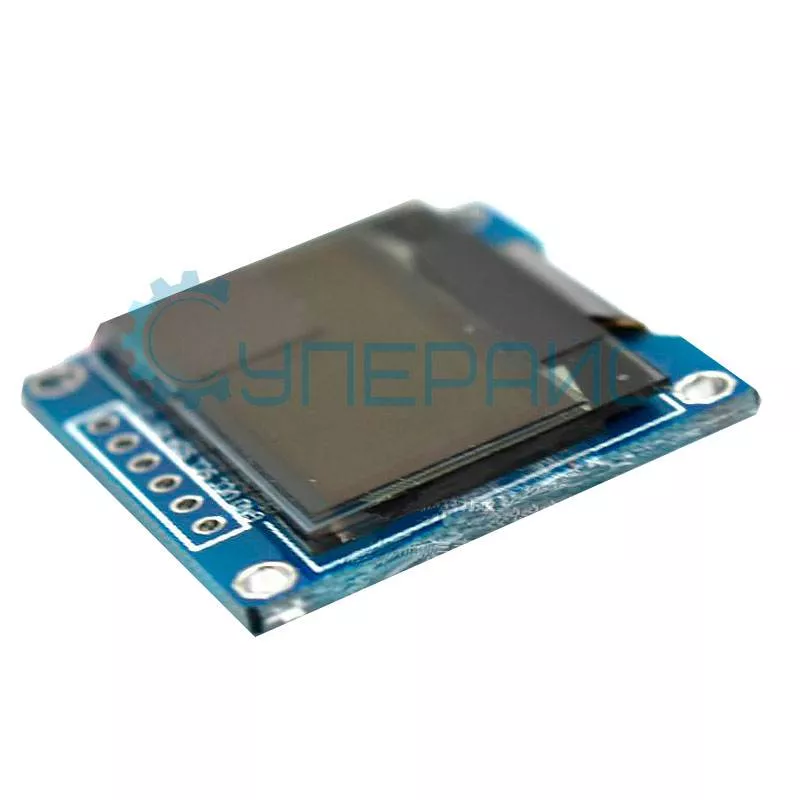

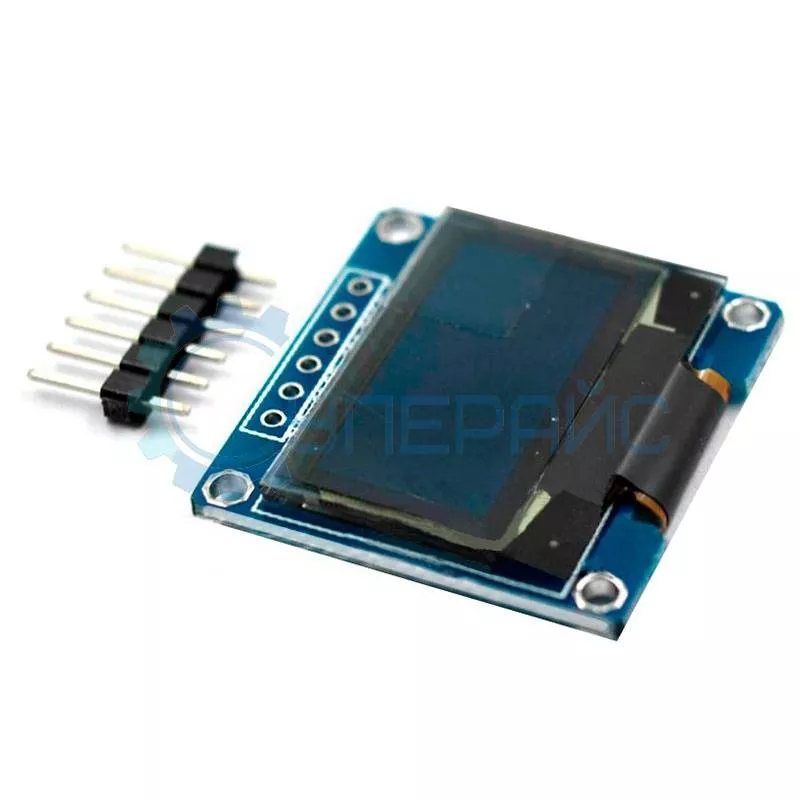

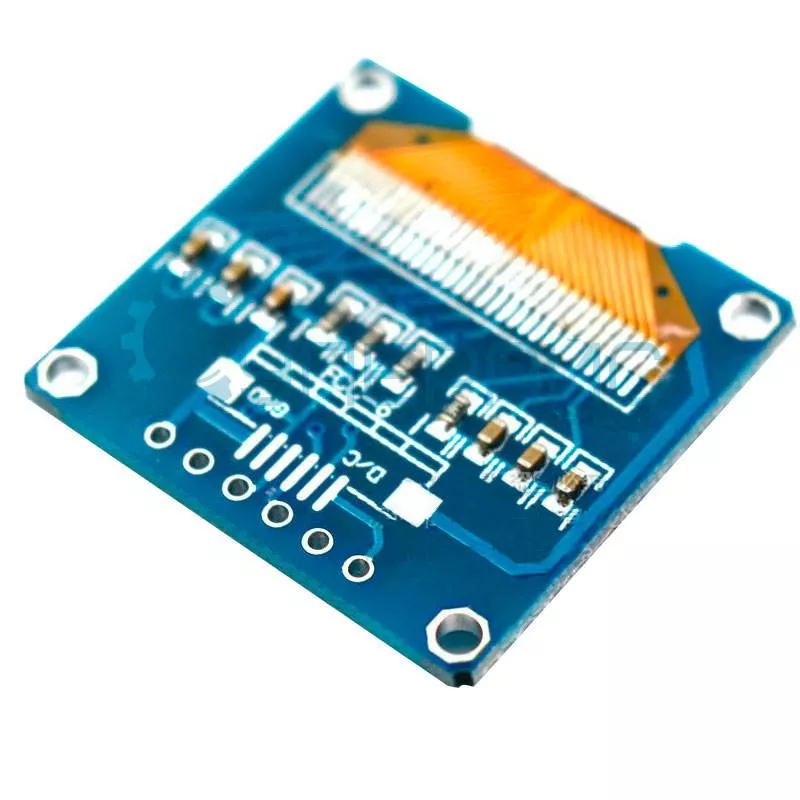

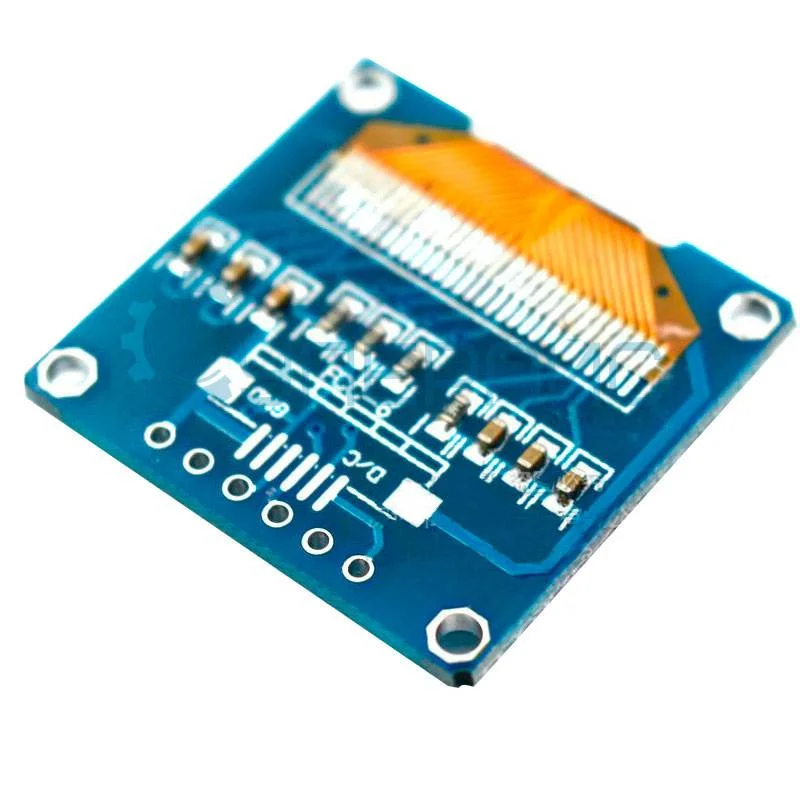

Дисплей OLED 0.96 дюймов, SPI, желто-синий, 6-пинов (модуль для Arduino)
Код товара: 10381
Гарантия 3 месяца
О товаре Размер экрана: 0.96"
Цвет изображения: двухцветный (желто-синий)
Разъем: 6-pin (GND, VCC, SCL, SDA, RST, D/C)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Размер экрана: 0.96"
Цвет изображения: двухцветный (желто-синий)
Разъем: 6-pin (GND, VCC, SCL, SDA, RST, D/C)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.96"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
0.96" |
| Разрешение |
128 х 64 |
| Цвет изображения | двухцветный (желто-синий) |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1306 |
| Разъем | 6-pin |
|
Цоколёвка разъема: |
GND: общий VCC: напряжение питания (3.3 В - 5 В), SCL: шина тактирования данных, SDA: шина данных, RST: сигнал сброса, активный низкий уровень, D/C: выбор команды/данные. низкий уровень для команд, высокий для данных |
| Общие характеристики | |
| Интерфейс |
SPI |
| Энергопотребление |
при полном свечении экрана 0.08 Вт |
| Рабочее напряжение |
3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер платы | 29.3 х 27.57 мм |
| Размер дисплея | 23.45 х 23.45 мм |
| Вес |
∼ 5 грамм |
| Комплектация |
OLED дисплей 0.96" желто-синий - 1 шт |

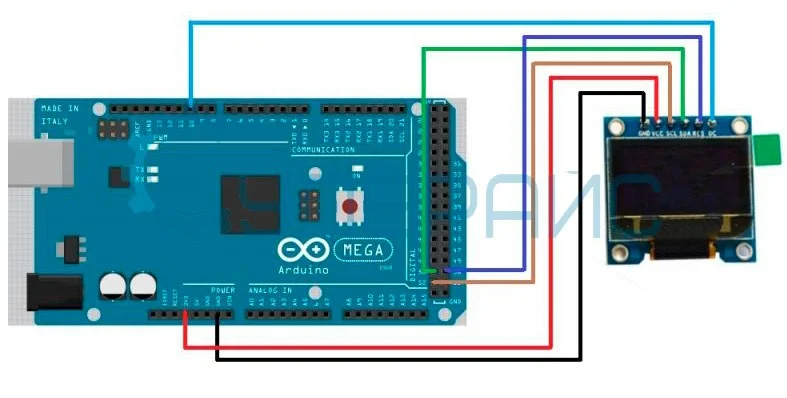

Схема подключения к Arduino MEGA
| SSD1306 | Arduino MEGA |
| GND | GND |
| VCC | 3.3V |
| SCL | 52 |
| SDA | 50 |
| RES | 51 |
| DC | 10 |
