Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц)

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц)

Код товара: 9180

guarantee Гарантия 36 месяцев

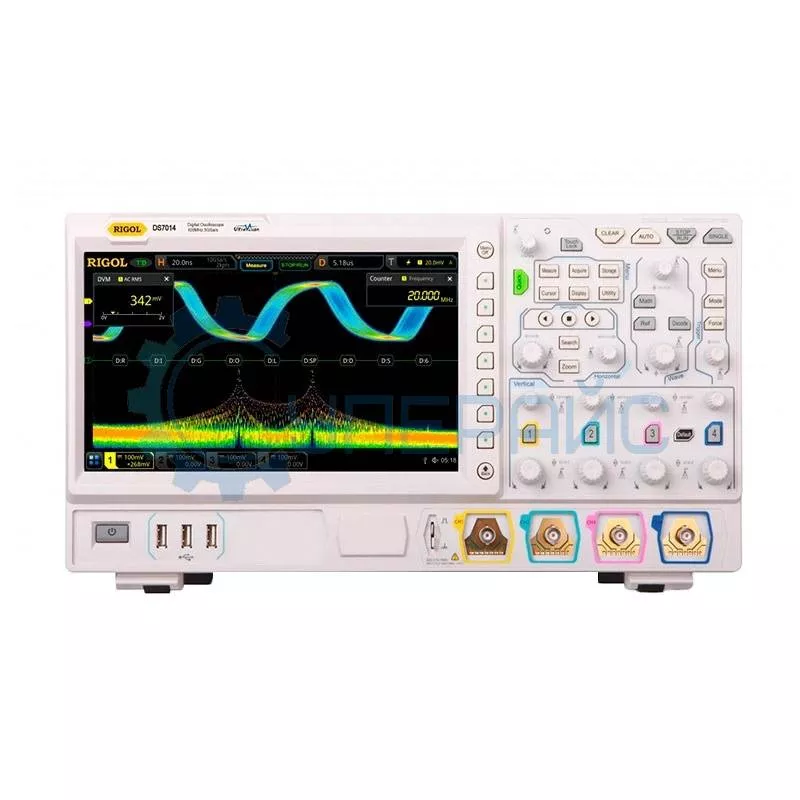

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 1

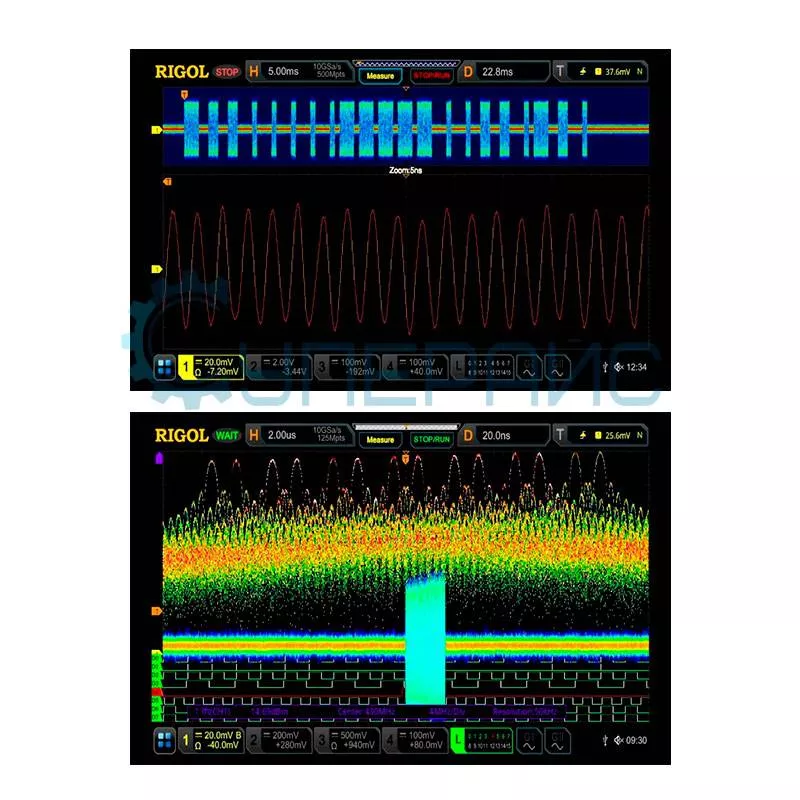

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 2

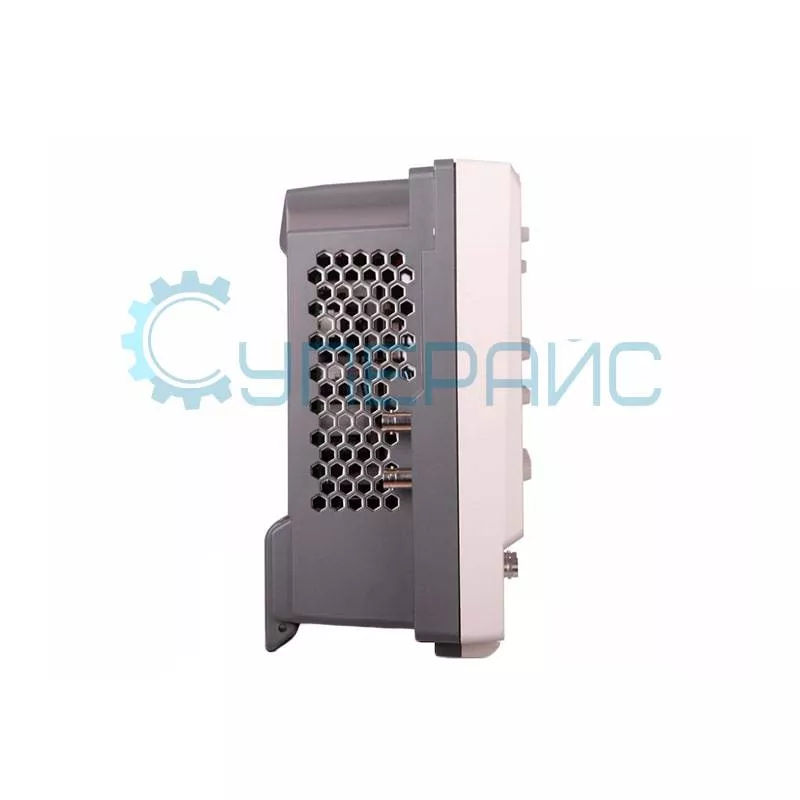

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 3

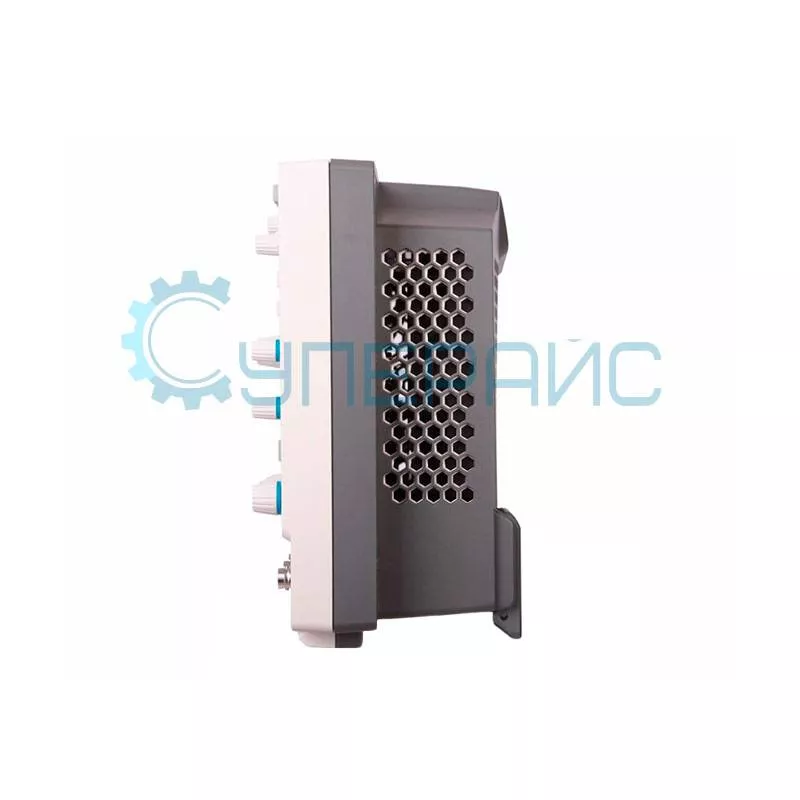

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 4

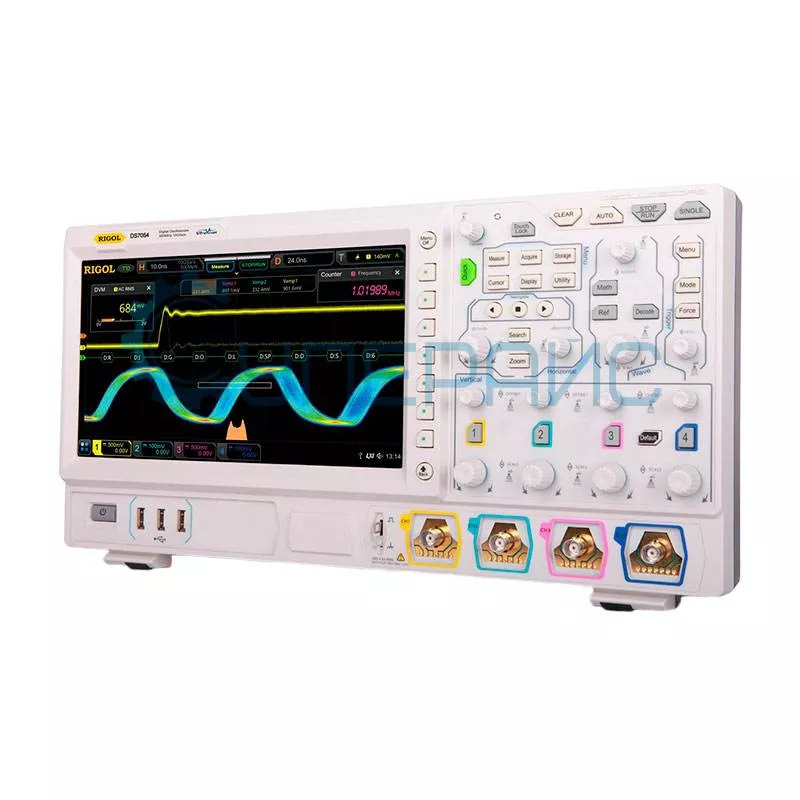

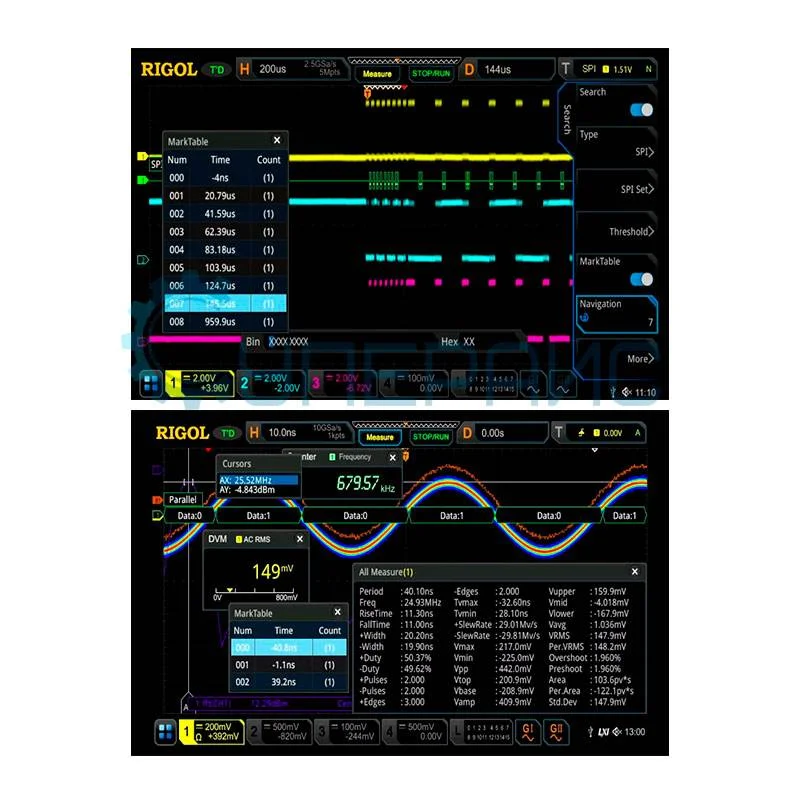

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 5

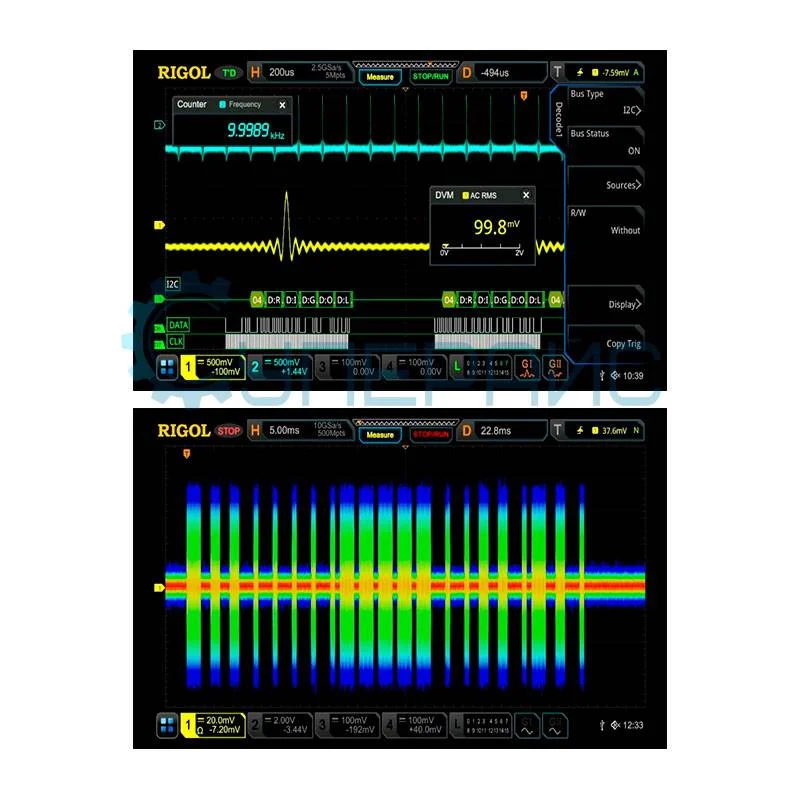

Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 6
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 7
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 8
370 610 руб.
370 610 руб.
Получить КП
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 1
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 1
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 2
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 3
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 4
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 5
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 6
Цифровой осциллограф Rigol DS7014 (4 канала, 100 МГц) фото 7
О товаре
Четырехканальный осциллограф с высокой скоростью захвата осциллограмм - 600000 осц./с
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 10 ГВыб/с
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
О товаре
Четырехканальный осциллограф с высокой скоростью захвата осциллограмм - 600000 осц./с
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 10 ГВыб/с

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS7014

Характеристики настольного осциллографа
Серия DS7000
Полоса пропускания
 100 МГц
Количество каналов
 4
Частота дискретизации
 10 ГВыб / с в одноканальном режиме
5 ГВыб / с в двухканальном и трехканальном режиме
2.5 ГВыб / с в четырехканальном режиме
Глубина памяти 100 Мб (50 Мб - два канала; 25 Мб - четыре канала)
опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости:
250 Мб (125 Мб - два канала; 50 Мб - четыре канала) - опция
500 Мб (250 Мб - два канала; 125 Мб - четыре канала) - опция
Входные параметры
Развязка входа
 DC, AC
Входной импеданс 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ
Установка коэффициента затухания датчика
 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Максимальное входное напряжение
 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом)
Скорость захвата осциллограмм ≤ 600000 осц./с
Горизонтальная система
Погрешность временной базы
 ± 2 ppm
Коэффициент развёртки
 5 нс / дел - 1 кс / дел
Режимы YT, XY, SCAN, ROLL
Вертикальная система
Вертикальное разрешение
 8 бит
Вертикальная развёртка
 1 мВ / дел - 10 В / дел (1 МОм)
1 мВ / дел - 1 В / дел (50 Ом)
Время нарастания
 ≤ 3.5 нс
Диапазон вертикального смещения
 1 МОм:
1 мВ / дел - 50 мВ / дел, ± 1 В
51 мВ / дел - 260 В / дел, ± 30 В
265 В / дел - 10 В / дел, ± 100 В

50 Ом:
1 мВ / дел - 100 мВ / дел, ± 1 В
102 мВ / дел - 1 В / дел, ± 4 В
Динамический диапазон ± 5 дел
Точность усиления постоянного тока ± 2%
Точность смещения постоянного тока < 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения)
> 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Изоляция между каналами > 40 дБ
Система синхронизации
Источник триггера CH1 - CH4, EXT, AC Line
Режимы триггера фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553)
Время задержки 8 нс - 10 с
Диапазон уровня запуска триггера ± 5 деления от центра экрана (внутренний)
± 8 (внешинй)
Чувствительность триггера 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел)
Запуск по фронту
Режим запуска
 запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1 - CH4, EXT, AC Line
Запуск по длительности импульса
Режим запуска
 положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска
 CH1 - CH4
Запуск по наклону
Режим запуска
 положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска
 CH1 - CH4
Время удержания 800 пс - 10 с
Запуск по видео сигналу
Стандарт сигнала
 NTSC, PAL/SECAM, 480P, 576P
Источник запуска CH1 - CH4
Запуск по ранту
Режим запуска
 положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска
 CH1 - CH4
Запуск по истечении времени
Режим запуска запуск по возрастающему / ниспадающему фронту
Источник запуска
 CH1 - CH4
Диапазон удержания триггера
 16 нс - 10 с
Запуск по N фронту
Режим запуска
 нарастающий, спадающий
Источник
 CH1 - CH4
Запуск по окну
Режим запуска
 запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник
 CH1 - CH4
Запуск по задержке
Режим запуска
 нарастающий, спадающий
Источник
 CH1 - CH4
Запуск по удержанию
Режим запуска нарастающий, спадающий
Источник
 CH1 - CH4
Диапазон удержания триггера
 8 нс - 1 с
Запуск по продолжительности
Режим запуска нарастающий, спадающий
Источник
 CH1 - CH4
Диапазон удержания триггера
 8 нс - 1 с
Запуск RS232/UART (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска CH1 - CH4
Условие запуска Start, Error, Check Error, Data
Скорость до 20 Мб/с
Запуск I2C (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Условие запуска
 Start, Restart, Stop, Missing Ack, Address, Data, A&D
Источник запуска
 CH1 - CH4
Разрядность 7 бит, 8 бит, 10 бит
Запуск SPI (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Условие TimeOut
Разрядность 4 бит ~ 32 бит
Запуск CAN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Условие запуска Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
Скорость до 5 Мб/с
Запуск FlexRay (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Скорость до 10 Мб/с
Запуск LIN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Скорость до 20 Мб/с
Запуск I2S (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Запуск MIL-STD-1553 (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости)
Источник запуска
 CH1 - CH4
Система измерения
Курсорные измерения
 ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Автоматическое измерение
 Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓)
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop
Вольтметр
Источник CH1 - CH4
Функции измерения DC, AC+DC, AC
Разрешение 3 бита
Частотомер
Источник CH1 - CH4, EXT
Функции измерения частота, период, счетчик импульсов
Разрешение 6 бит
Общие характеристики
Тип дисплея
 10.1 дюймов TFT LCD, 1024 х 600
Питание
 100-240 В, 45-440 Гц, < 200 Вт
Предохранитель 250 В, Т, 3.15 А
Декодирование сигналов шин Parallel, (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553)
Интерфейс передачи данных
 USB, LAN, HDMI
Габариты 410 х 224 х 135 мм
Вес нетто 3900 г

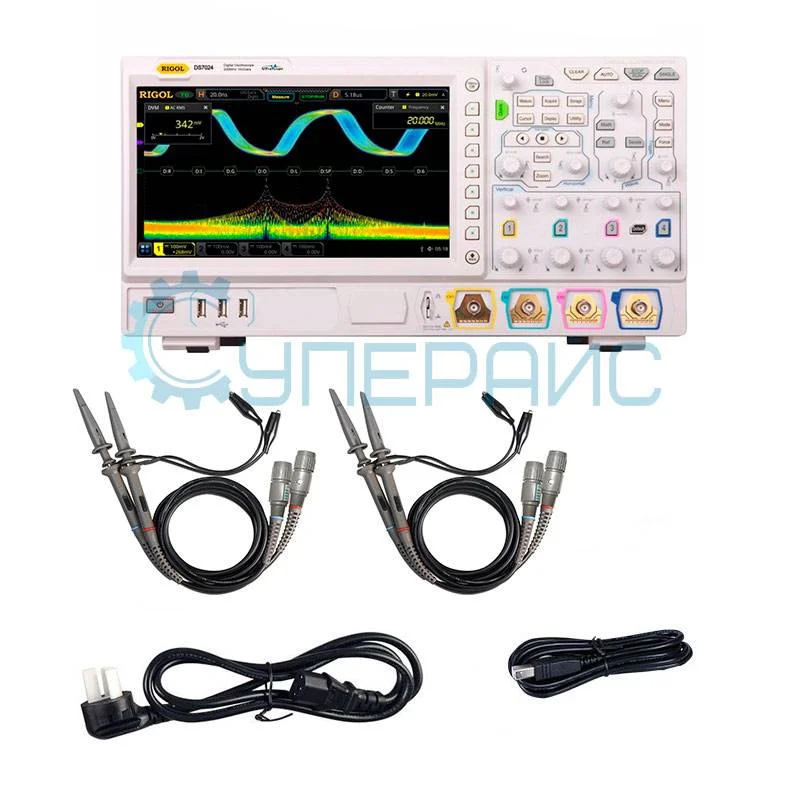

Комплектация цифровой осциллограф RIGOL DS7014 - 1 шт

щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
