Характеристики MCH DS-2100CA
Описание MCH DS-2100CA
Технические характеристики MCH DS-2100CA
| Серия | DS-2000CA |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + внешний триггер |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Эквивалентная частота дискретизации | 50 ГВыб/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 13 пФ |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 2 нс/дел - 50 с/дел |
| Точность | ± 0,01% |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ/дел - 5 В/дел |
| Время нарастания | < 3,5 нс |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, альтернативный |
| Режимы работы | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT/5, EXT (50 Ом) |
| Система измерения | |
| Автоматическое измерение | Vpp, Vamp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, частота, период, время нарастания, время спада, положительная длительность импульса, отрицательная длительность импульса, Overshoot, Preshoot, положительный рабочий цикл, отрицательный рабочий цикл |
| Математические функции | +, -, *, / FFT |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT LCD - экран, 320 х 240 |
| Питание | 100 - 240 В AC, 40 ВА |
| Интерфейс | USB |
| Рабочая температура | 0 - 40 °С |
| Габариты | 303 х 150 х 145 мм |
| Вес нетто | 2 кг |
| Вес брутто | 6,5 кг |
| Комплектация |
осциллограф MCH DS-2100CA- 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 1 шт |

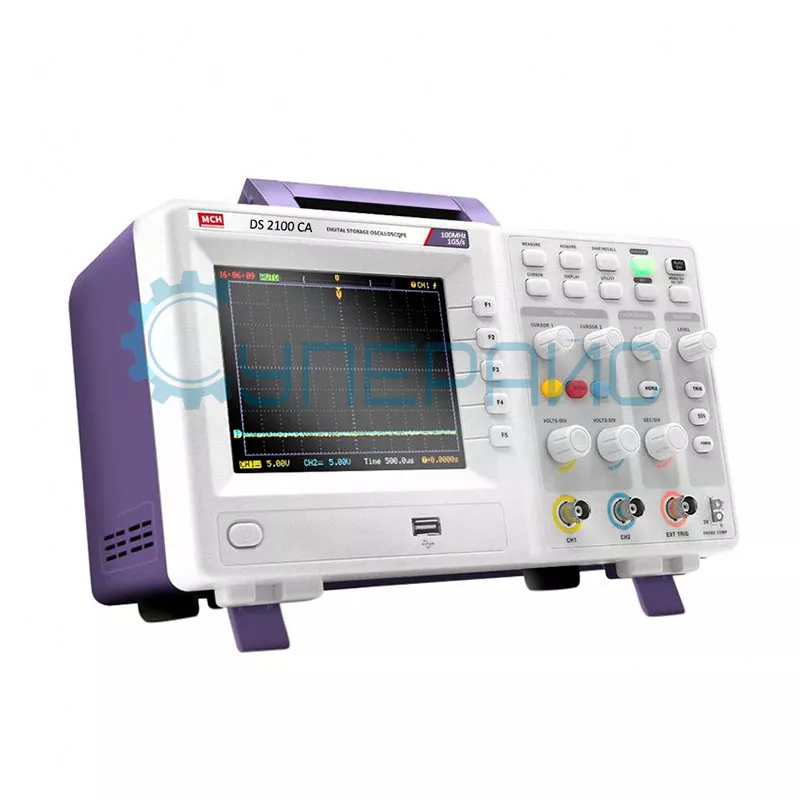

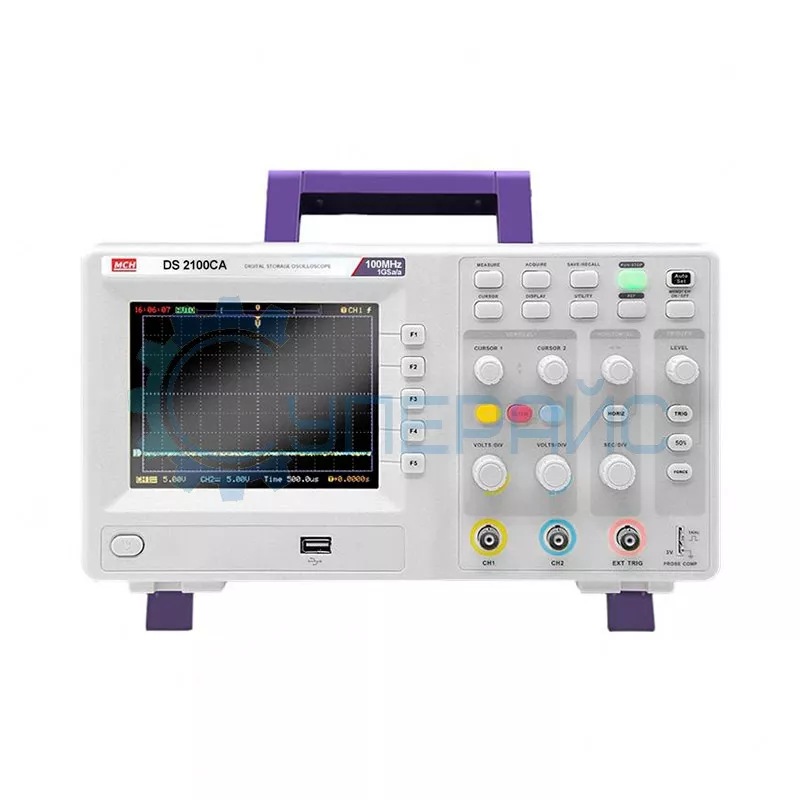

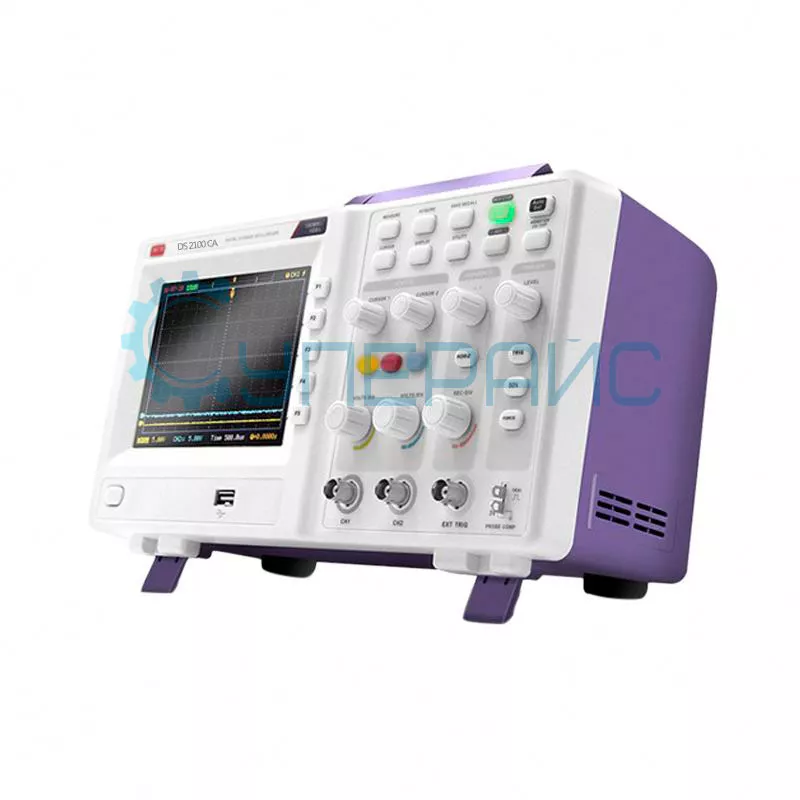

Запоминающий осциллограф MCH DS-2100CA
Настольный осциллограф MCH DS-2100CA представляет собой профессиональное измерительное устройство с полосой пропускания 100 МГц. Прибор оснащен двумя каналами. Такое количество каналов нужно для одновременного анализа сигналов. Частота дискретизации в реальном времени достигает 1 ГВыб/с, что гарантирует высокую точность при захвате быстрых переходных процессов. Максимум входного напряжения составляет ±400 В, можно исследовать множество электронных схем.
Функциональные характеристики MCH DS-2100CA
Осциллограф отличается вертикальным разрешением 8 бит, которое подойдёт для детального анализа сигналов. Устройство поддерживает различные режимы триггера: по фронту, длительности и другим параметрам. На 7-дюймовом LCD-дисплее с разрешением 320×240 пикселей отображаются результаты измерений. Вес устройства составляет всего 2 кг, что делает его лёгким для транспортировки.
Функция автоматического измерения существенно упрощает процесс анализа. MCH DS-2100CA выполняет математические операции (+, -, *, /) и быстрое преобразование Фурье (FFT). Питание осуществляется через сеть 100-225 В AC, 40 А. Для связи с компьютером предусмотрен USB-интерфейс.
Практическое применение осциллографа
Учитывая конструкцию, которую имеет этот осциллограф 100 МГц (2 канала), DS-2100CA можно применять при разработке электронных устройств, при тестировании печатных плат, для диагностики электрооборудования. Инженеры-электронщики, радиотехники, сервисные мастера выбирают такой тип осциллографов для решения разноплановых профессиональных задач.
Виды измеряемых параметров:
- частота сигнала;
- амплитуда колебаний;
- временные интервалы;
- фазовые соотношения;
- нелинейные искажения;
- переходные процессы.

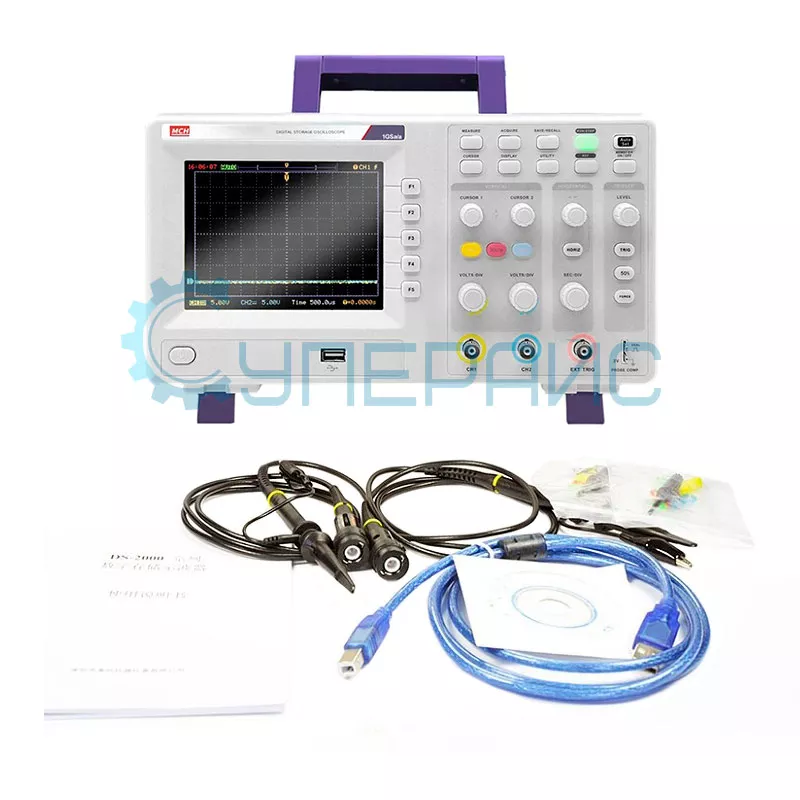

Что входит в набор
Комплект поставки MCH DS-2100CA включает:
- два щупа;
- кабель питания;
- USB-кабель для подключения к ПК;
- диск, содержащий ПО;
- пользовательскую инструкцию к аппарату.
