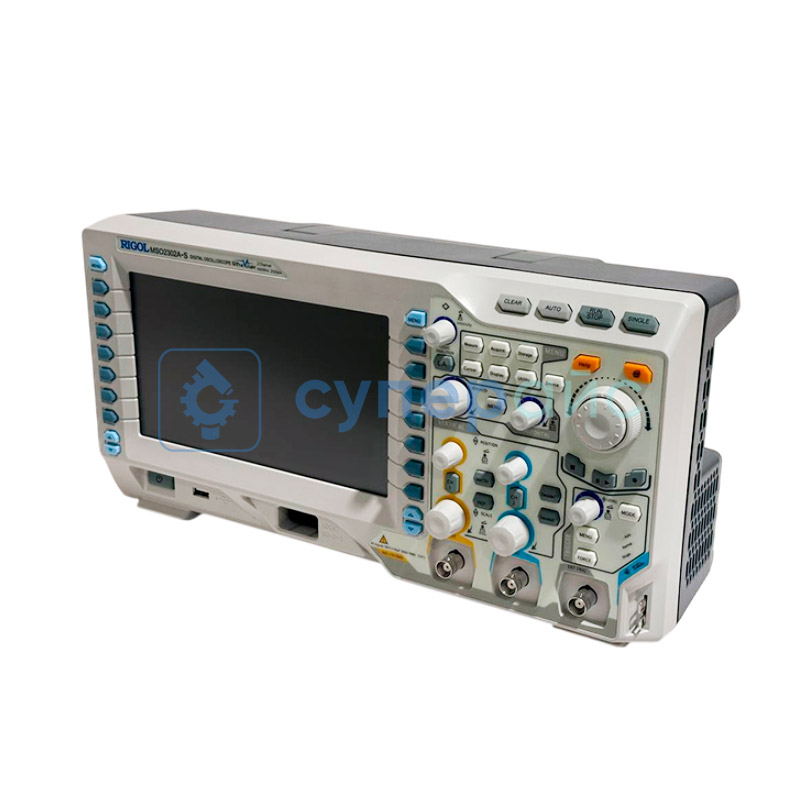

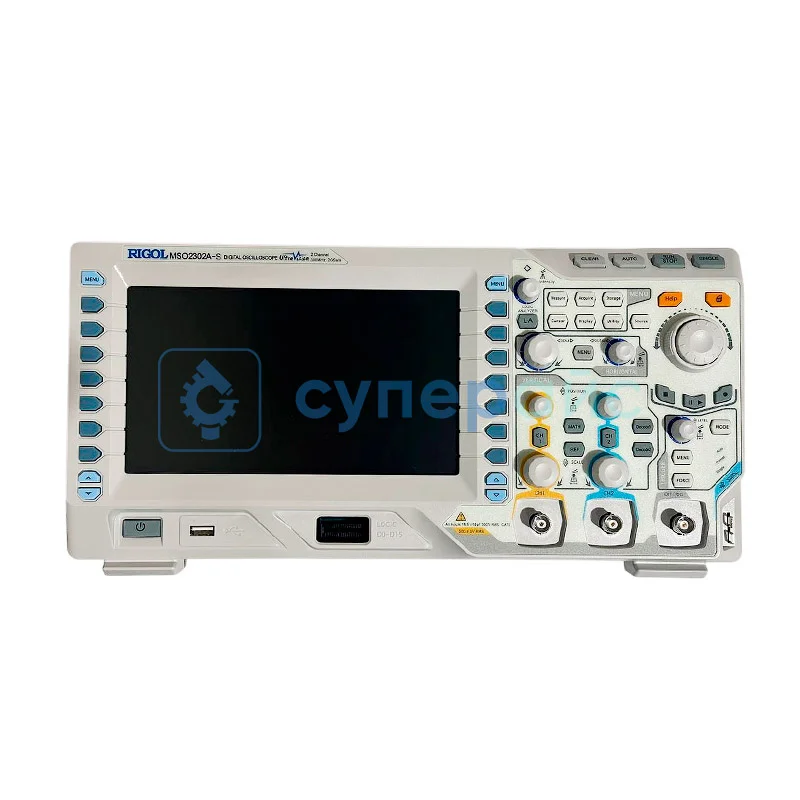

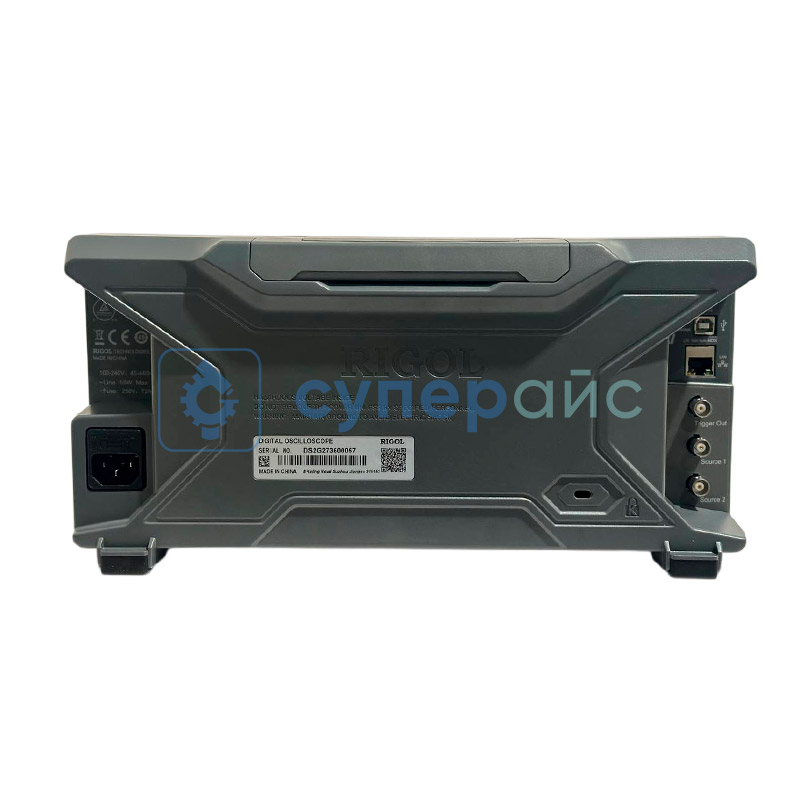

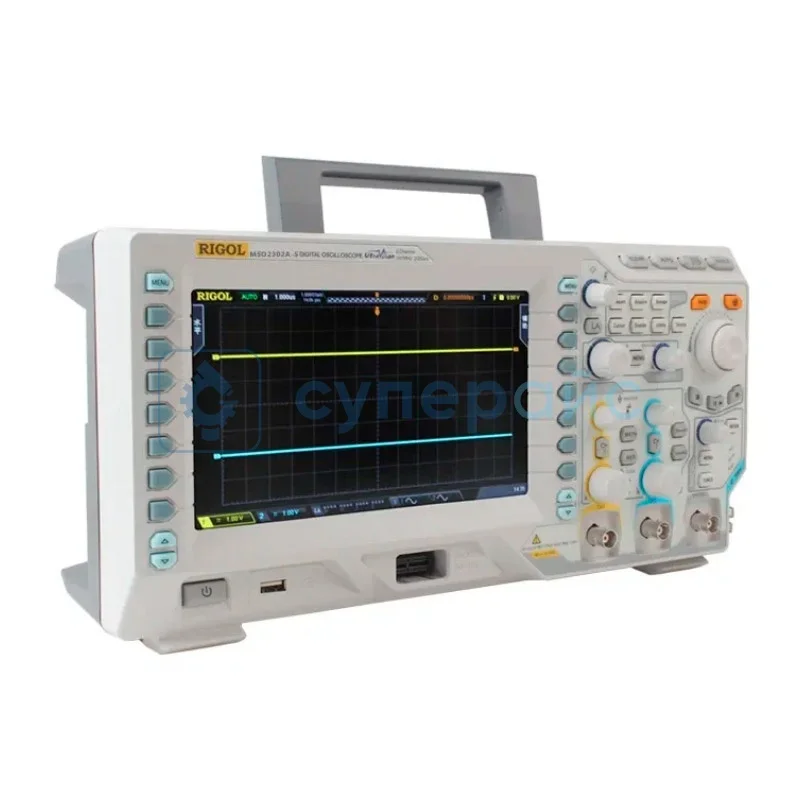

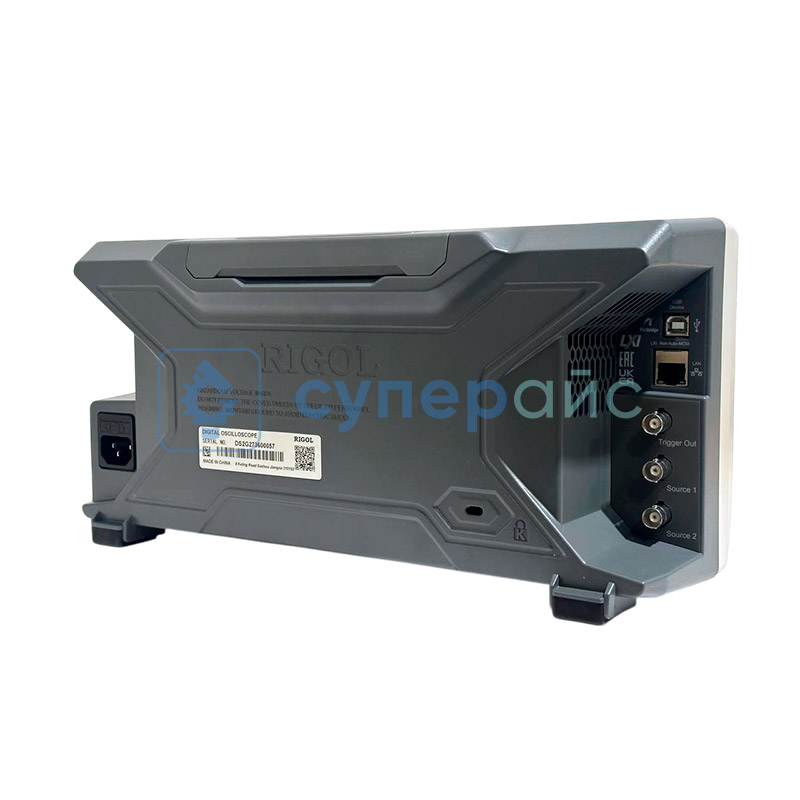

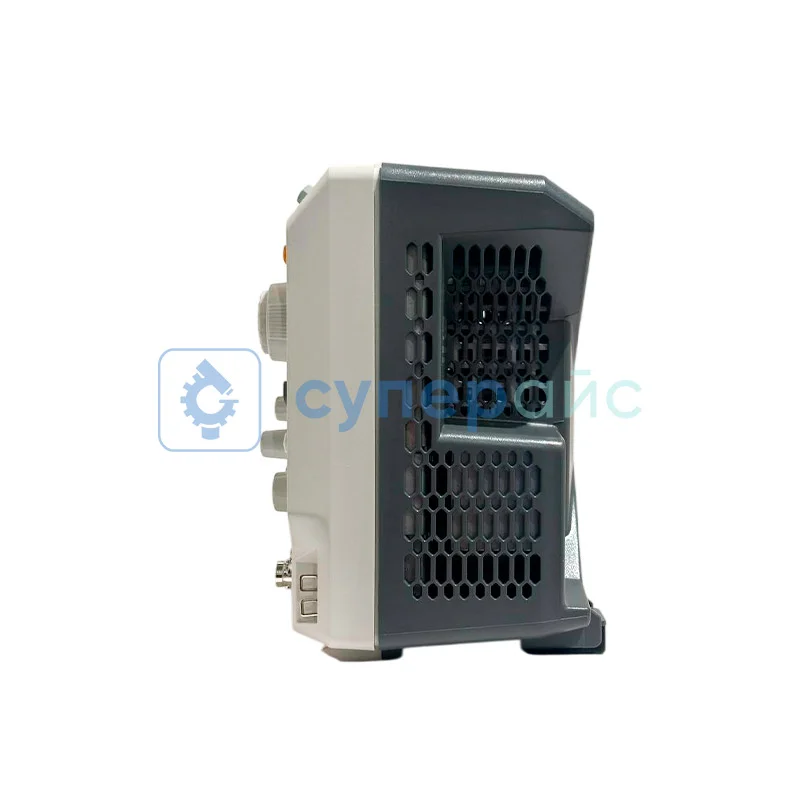

Двухканальный цифровой осциллограф RIGOL MSO2302A-S
194 250 ₽
194 250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
5267
Модель (серия)
MSO2302A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO2302A-S
Артикул (код товара)
5267
Модель (серия)
MSO2302A-S
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL MSO2302A-S
Технические характеристики RIGOL MSO2302A-S
| Серия | MSO2000A |
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 + 16 цифровых + внешний запуск |
| Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме Цифровые каналы: 1 ГВыб / с 8 каналов 500 МВыб / с 16 каналов |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 19 пФ ± 3 пФ или 50 Ом ± 1,5 % Цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 1 пФ |
| Установка коэффициента затухания датчика | 0,01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В пик Цифровые каналы: 40 Vrms CAT I Переходное перенапряжение: 800 В пик |
| Ограничение полосы пропускания | 20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс/дел до 1 кс/дел |
| Точность временной базы | ± 15 ppm |
| Интерполяция формы волны | sin (х) / х |
| Максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Максимальная длина записи | 14 Mpts |
| Режимы | Y-T, X-Y, Roll |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | <1,2 нс |
| Диапазон вертикального смещения |
при входе 50 Ом: 500 мкВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 мВ / дел, ± 10 В 205 мВ / дел - 1 В / дел, ± 12 В при входе 1 МОм: 500 мкВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 мВ / дел, ± 10 В 205 мВ / дел - 1 В / дел, ± 12 В 2,05 В / дел - 10 В / дел, ± 100 В |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Полоса пропускания для однократного сигнала | 300 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Точность коэффициента усиления | ± 2 % |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 20 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Точность установки порога | ± 100 мВ + 3 % от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, рант, шаблон, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| EXT: ± 4 В | |
| Чувствительность триггера | 1 дел (< 10 мВ), 0,3 дел (> 10 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвертированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синусоида, прямоугольный, импульс, треугольник, шумовой, DC |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1 % |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5 % |
| Коэффициент заполнения | 10 ~90 % |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1 % |
| Симметрия | 0 ~100 % |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Ячейки памяти для сохранения | 10 |
| Декодирование протоколов | Parallel |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Интерфейс передачи данных | USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты изделия | 362 х 180 х 131 мм |
| Габариты упаковки | 435 х 250 х 270 мм |
| Вес нетто | 4 кг |
| Вес брутто | 5,35 кг |
| Комплектация | цифровой осциллограф RIGOL MSO2302A-S - 1 шт |
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт пробник логического анализатора - 1 шт щупы для логического анализатора - 20 шт |
|
Обзорная таблица осциллографов RIGOL
| Характеристики | MSO2102A | MSO2302A | MSO2302A-S | DS2302A | MSO2202A-S | DS2202A | DS2102A | MSO2102A-S |
| Полоса пропускания | 100 МГц | 300 МГц | 200 МГц | 100 МГц | ||||
| Количество аналоговых каналов | 2 | |||||||
| Количество цифровых каналов (MSO) | 16 | - | 16 | - | ||||
| Макс. частота дискретизации (реальная) | 2 ГВыб/с | |||||||
| Глубина памяти (макс.) | 14 Мб | |||||||
| Скорость захвата осциллограмм | 52000 сиг/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Вертикальная развертка | 500 мкВ/дел - 10 В/дел (1 МОм) | |||||||
| Тип дисплея | 8" TFT ЖК, 800×480 | |||||||
| Интерфейсы | USB Host, USB-device, LAN, AUX | |||||||
| Встроенный генератор (только -S) | - | - | 2 канала, 25 МГц | - | 2 канала, 25 МГц | - | - | 2 канала, 25 МГц |
