Характеристики Hantek DPO8054E
I²C
SPI
LIN
CAN
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Описание Hantek DPO8054E
Технические характеристики Hantek DPO8054E
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации |
8 Гвыб/сек (одноканальный) 8 Гвыб/сек (полуканал) 4 Гвыб/сек (все каналы) |
| Глубина памяти |
2 Гб (одноканальный) 1 Гб (двухканальный) 500 Мб (три-четыре канала) |
| Развязка входа | DC, AC, GND |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 600 000 осциллограмм в секунду |
| Количество цифровых каналов | 16 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ / дел - 10 В / дел 50 Ом: 500 мкВ / дел - 1 В / дел |
| Диапазон смещения |
1 МОм: ±1 В (500 мкВ/дел ~ 50 мВ/дел) ±10 В (100 мВ/дел ~ 500 мВ/дел) ±100 В (1 В/дел ~ 10 В/дел) 50 Ом: ±1 В (500 мкВ/дел ~ 50 мВ/дел) ±10 В (100 мВ/дел ~ 500 мВ/дел) ±100 В (1 В/дел ) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц, 350 МГц, 650 МГц, 750 МГц (зависит от канала) |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Коэффициент развертки | 500 с / дел - 1 кс / дел |
| Точность временной базы | ±1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Функции запуска триггера | фронт, пульс, видео, наклон, овертайм, окно, интервал, под амп., шаблон, задержка, установка, удержание |
| Декодирование сигналов шин | UART, I2C, SPI, LIN, CAN |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, A&&B, Ab, IA, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики |
| Функции анализа | счётчик, DVM, анализ мощности, гистограмма, поиск, навигация, диаграмма скорости передачи данных |
| Самописец | более 2 млн. кадров (один канал) |
| Генератор сигналов | |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Разрешение амплитудное | 16 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, постоянная, нарастающая, спадающая, Гаусса, Лоренца, гаверсинуса, ECG |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Разрешение дисплея | 1024 x 600 |
| Интерфейс | USB HOST, USB DEVICE, LAN, RS232/485, HDMI |
| Вес | ~ 4,05 кг |
| Габариты | 372 x 138 x 231,5 мм |
|
Комплектация |
осциллограф Hantek DPO8054E – 1 шт USB кабель - 1 шт пассивный пробник - 1 шт кабель питания - 1 шт |

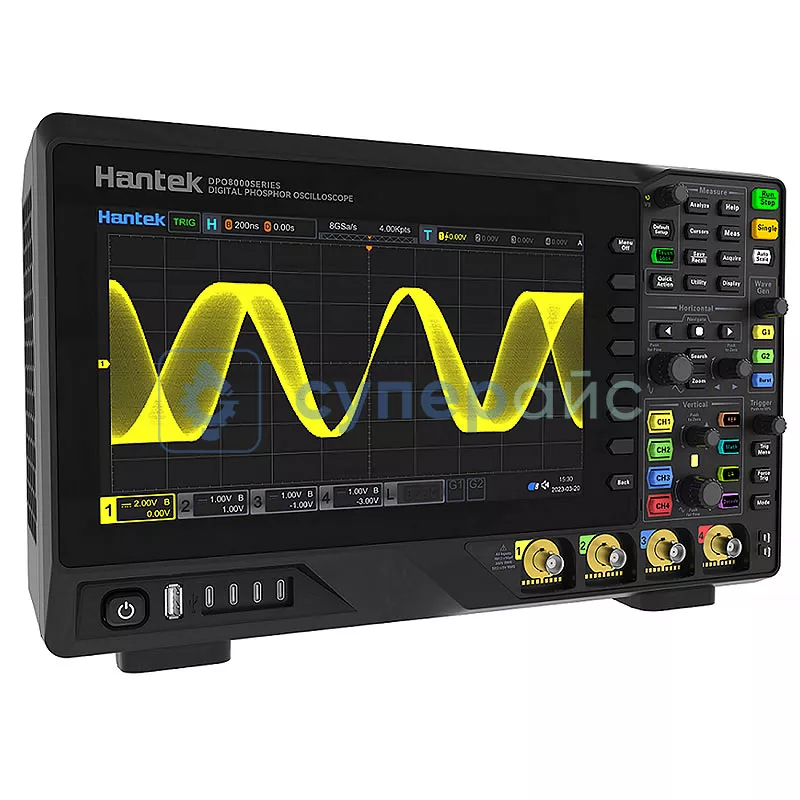

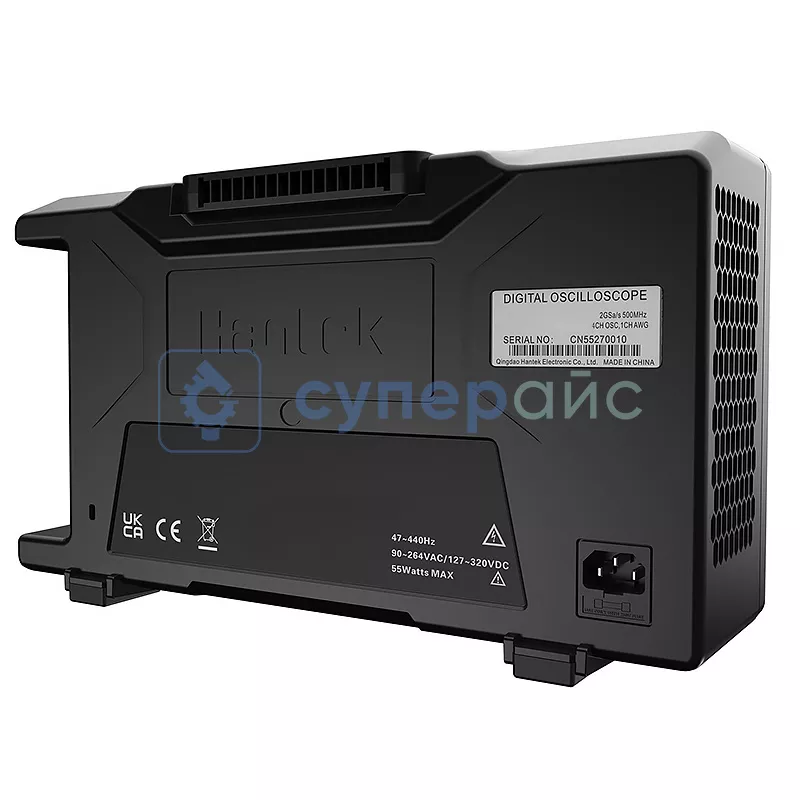

Осциллограф Hantek DPO8054E
Цифровой осциллограф Hantek DPO8054E представляет собой многофункциональный измерительный прибор, который поможет инженерам и научным работникам с анализом электрических сигналов в самых разных областях. Конструкция модели включает 4 аналоговых канала. Ниже рассказываем о модели подробнее, разбирая основные этапы работы с устройством.
- Подготовка к измерениям
Прибор располагает небольшим весом, что делает легким его установку на рабочем столе. Корпус имеет вентиляционные отверстия для охлаждения. Убедитесь в достаточном объеме свободного пространства вокруг устройства.

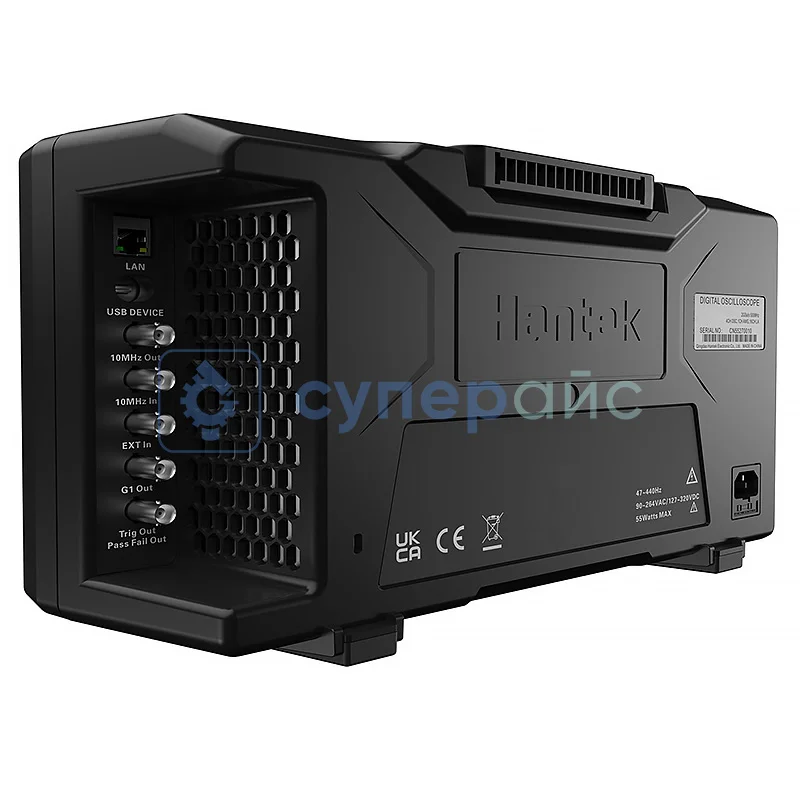

- Подключение внешних устройств к измерительным каналам
Подсоедините измерительные пробники к входным разъемам.
Учитывайте особенность, которую имеет этот осциллограф — 16 каналов цифрового типа в дополнение к четырём аналоговым.
Такая архитектура даёт возможность одновременного анализа множества образцов. Предлагаемое количество цифровых каналов помогает исследовать сложные цифровые схемы без переключения между точками измерения.
- Настройка параметров захвата

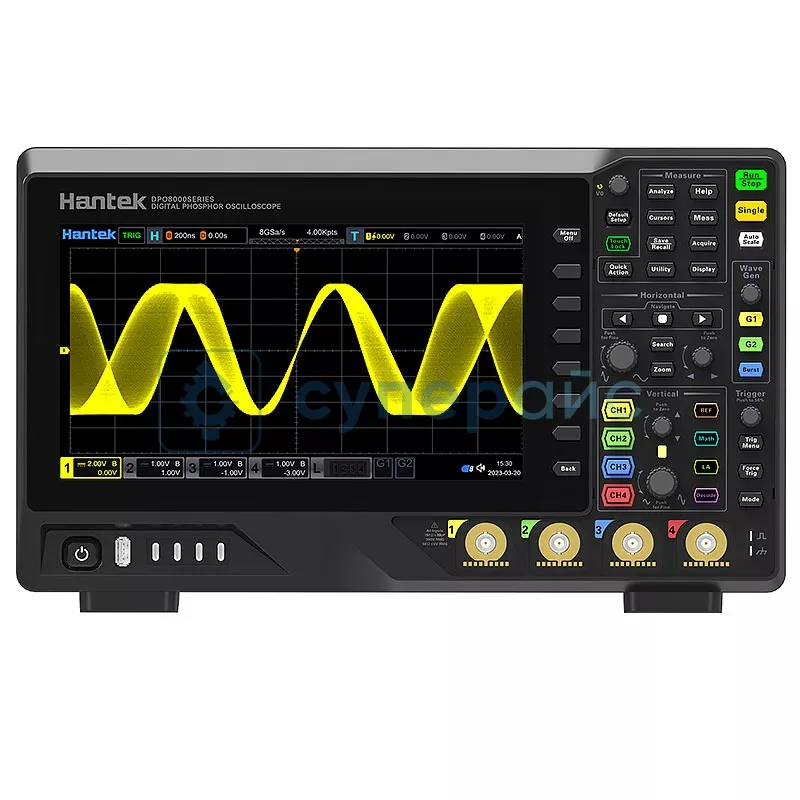

Для настройки применяют элементы управления на передней панели.
Вы можете:
- выбирать частоту дискретизации 8 Гвыб/сек при работе с одним каналом;
- устанавливать режим полуканала с частотой 8 Гвыб/сек;
- задействовать все каналы с частотой 4 Гвыб/сек.
- Проведение измерений
Полоса пропускания 500 МГц обуславливает точную регистрацию высокочастотных компонентов сигнала. Такие характеристики будут полезны при работе с быстрыми цифровыми интерфейсами. Скорость захвата осциллограмм достигает 500 000 в секунду, что обуславливает детальный анализ переходных процессов.
- Анализ полученных результатов
Вам не потребуются дополнительные устройства вывода графической информации. Прибор отображает осциллограммы на встроенном экране в реальном времени. Дисплей выдаёт детальное цветное изображение, наглядно визуализируя форму сигналов.
