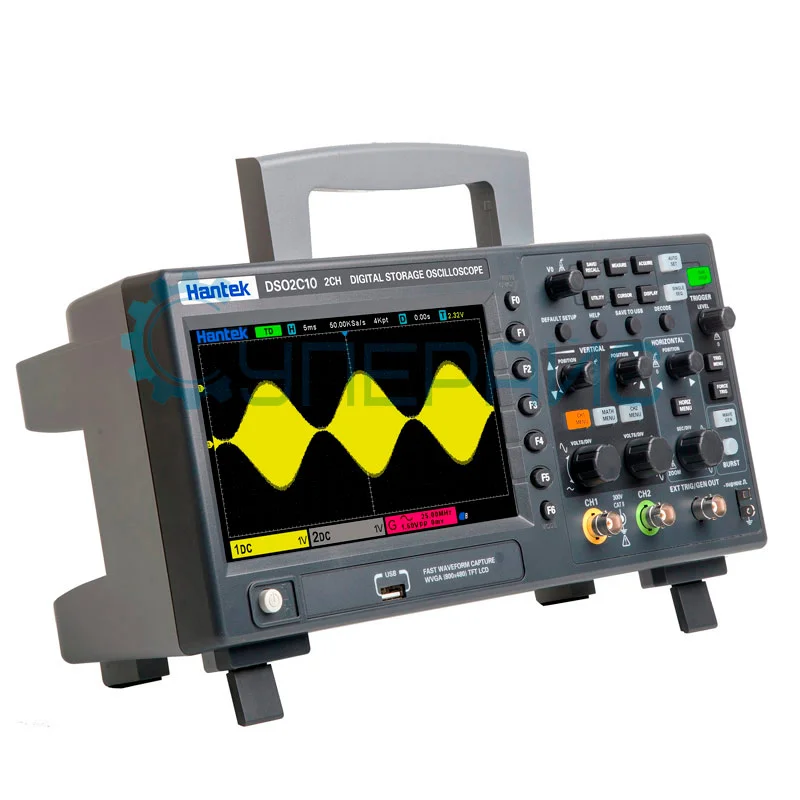

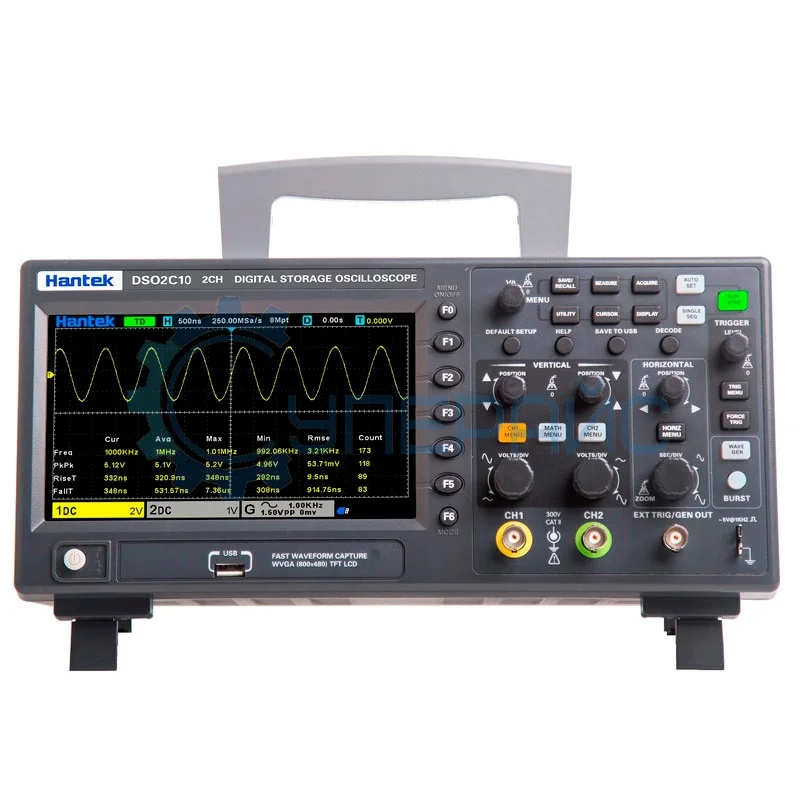

Настольный осциллограф Hantek DSO2C10 (2 канала, 100 МГц)
21 960 ₽
21 960 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 67 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
16754
Модель (серия)
DSO2C10
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO2C10
Артикул (код товара)
16754
Модель (серия)
DSO2C10
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание Hantek DSO2C10
Технические характеристики Hantek DSO2C10
| Серия | DSO2000 |
| Полоса пропускания | до 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 В, САТI, САТII |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер буффера |
8 Мб |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания сигнала | ≤ 3,5 нс |
| Диапазон вертикального смещения |
≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность вертикального усиления |
в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
| Режимы триггера | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Чувствительность триггера по фронту |
DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона |
|
DC (EXT): 200 мВ от постоянного тока до 100 МГц |
|
|
DC (EXT / 5): 1 В от постоянного тока до 100 МГц |
|
|
AC: затухание сигналов ниже 10 Гц |
|
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
| Диапазон уровня триггера |
CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс |
CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Тип видео триггера |
CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
| Формат сигнала и частота поля | поддержка NTSC, PAL |
| Диапазон удержания триггера | 100 нс ~ 10 с |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше, чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по тайм-ауту | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Альтернативный триггер | |
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| Запуск по частоте | |
| Разрешение считывания | 0,1 Гц / 4 бита |
| Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Измерение курсора |
разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |
| Автоматическое измерение | частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Подсветка дисплея | есть |
| Яркость | регулируемая |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность |
при ≤+40°C, ≤ 90% при +41°C ~ 50°C, ≤60% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB |
| Габариты | 360 x 200 x 210 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 2,6 кг |

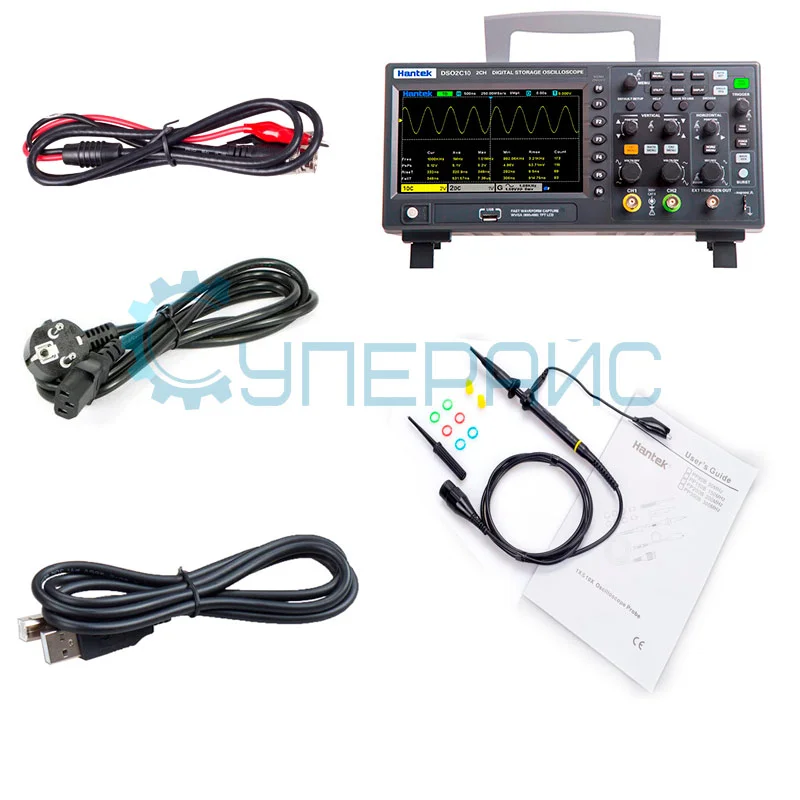

| Комплектация |
настольный осциллограф Hantek DSO2C10 - 1 шт пробник для осциллографа - 1 шт щуп для осциллографа - 1 шт кабель питания - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Зонд для осциллографа Hantek PP-150 Набор микрозажимов Hantek HT321 |
Настольный осциллограф Hantek DSO 2C10: мощность и точность для профессиональных задач
Осциллограф Hantek DSO 2C10 — это двухканальное устройство с полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с, созданное для инженеров, разработчиков и сервисных центров.
С его помощью можно анализировать высокочастотные сигналы, диагностировать сложные схемы и проводить автоматические измерения с минимальной погрешностью. Большой 7-дюймовый TFT-экран и поддержка протоколов (UART, SPI, I2C, CAN) делают его универсальным инструментом для работы с цифровой и аналоговой электроникой.
Ключевые особенности DSO 2C10
- Два независимых канала — сравнивайте сигналы, контролируйте синхронизацию устройств или отслеживайте помехи в цепях.
- Глубина памяти 8 Мб — захватывайте длительные сигналы (например, медленные процессы в датчиках) без потери детализации.
- Расширенные триггеры — настройка по фронту, импульсу, видеосигналу, наклону и протоколам связи. Например, можно «ловить» ошибки в передаче данных по шине I2C.
- Встроенный анализатор БПФ — преобразуйте сигнал в частотный спектр для поиска шумов или гармоник.
Осциллограф поддерживает математические операции (сложение, умножение сигналов) и автоматические замеры 28 параметров, включая время нарастания, скважность и амплитуду. Это экономит часы рутинной работы.
Преимущества перед аналогами
- Настольный формат — устойчивый корпус и крупный экран упрощают длительную работу.
- Поддержка внешних датчиков — коэффициент затухания регулируется (1X, 10X, 100X, 1000X), что позволяет подключать токовые клещи или высоковольтные пробники.
- Программное обеспечение — передача данных на ПК через USB для углубленного анализа и построения графиков.
Модель также поддерживает видеотриггеры (NTSC, PAL), что актуально для работы с телевизионной или видеотехникой. А функция «тайм-аут» помогает находить редкие сбои в цепях, которые сложно поймать вручную.
Технические нюансы
- Точность измерений — ±3% по напряжению и ±50 ppm по времени, что соответствует уровню профессиональных устройств.
- Защита входов — максимальное напряжение до 300 В (CAT II), что позволяет безопасно работать с сетевыми цепями.
- Режимы синхронизации — AC/DC-развязка, подавление шумов и ВЧ-помех для четкой визуализации.
Эти параметры делают DSO 2C10 надежным инструментом для задач, где важна детализация и повторяемость результатов.
Hantek DSO 2C 10 — это цифровой осциллограф, который сочетает мощность настольного устройства с гибкостью современных технологий. Он подойдет тем, кому нужны два канала, глубокая память и продвинутые триггеры для работы с аналоговыми и цифровыми сигналами до 100 МГц. Если вы ищете прибор для лаборатории, сервиса или разработки — DSO 2C 10 станет вашим основным инструментом для точных измерений.
Обзорная таблица осциллографов Hantek серии DSO2000
| Характеристики | DSO2C10 | DSO2D10 | DSO2C15 | DSO2D15 |
| Полоса пропускания, МГц | до 100 МГц | до 150 МГц | ||
| Количество аналоговых каналов | 2 | |||
| Генератор сигналов | нет | да | нет | да |
| Частота дискретизации на канал | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) | |||
| Время нарастания, нс | ≤ 3,5 | ≤2,4 | ||
| Глубина памяти на канал | 8 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | нет | |||
| Самописец | нет | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
Документация и ПО Hantek DSO2C10
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографа Hantek DSO2C10
Язык:
Русский
Версия:
V1.4
Размер и тип:
1,39 МБ,
PDF
Программное обеспечение для Hantek DSO2C10
Язык:
Английский
Версия:
V1.3
Размер и тип:
206 МБ,
RAR
RAR
Видеообзоры Hantek DSO2C10
ВКОНТАКТЕ
YOUTUBE
Показать больше
Показать меньше
Отзывы Hantek DSO2C10
Владимир Симоненко
13.02.2023 14:06:59
Осциллограф приехал полностью целый, рабочий. Вначале сразу проверил его, примерно час - полтора потестил, не подвисал, немного нагрелся слева, вполне нормально . В комплекте идёт щуп, пока мне хватает, новый закупать отдельно можно, но уже исходя из целей. При такой цене и реализации вполне доволен, рекомендую
SUPEREYES.RU
14.02.2023 11:57:19
Владимир Симоненко
Осциллограф приехал полностью целый, рабочий. Вначале сразу проверил его, примерно час - полтора потестил, не подвисал, немного нагрелся слева, вполне нормально . В комплекте идёт щуп, пока мне хватает, новый закупать отдельно можно, но уже исходя из целей. При такой цене и реализации вполне доволен, рекомендую
Осциллограф приехал полностью целый, рабочий. Вначале сразу проверил его, примерно час - полтора потестил, не подвисал, немного нагрелся слева, вполне нормально . В комплекте идёт щуп, пока мне хватает, новый закупать отдельно можно, но уже исходя из целей. При такой цене и реализации вполне доволен, рекомендую
Здравствуйте, Владимир!
Благодарим за оставленный отзыв! Надеемся, что он будет полезен другим покупателям и поможет им определиться с выбором прибора.
Очень здорово, что вы по достоинству оцениваете функционал осциллографа от компании Hantek и рекомендуете его другим покупателям. Мы искренне радуемся, когда наши клиенты остаются довольны.
Желаем успехов и праздничного настроения!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Вячеслав
25.03.2023 18:17:29
Всем салют. Заказываю в этом магазине уже второй раз. На этот раз брал данный осциллограф. Честно говоря, когда выбирал между dso2d15 и dso2c10, выбрал именно этот. И не прогадал. По цене ниже всех, а вот проапгрейдить можно. Сама плата от dso2d15, обвязка вся на месте. Поэтому шьем прошивку, вешаем радиаторы и получаем полноценный 2d15! Магазину в очередной раз 100 баллов. Доставка супер быстрая, трек отслеживается, упаковка на высоте. Всё супер. Если кто сомневается, не ищите на алике, получите кота в мешке, берите здесь, не прогадаете. Рекомендую.
SUPEREYES.RU
27.03.2023 07:03:46
Вячеслав
Всем салют. Заказываю в этом магазине уже второй раз. На этот раз брал данный осциллограф. Честно говоря, когда выбирал между dso2d15 и dso2c10, выбрал именно этот. И не прогадал. По цене ниже всех, а вот проапгрейдить можно. Сама плата от dso2d15, обвязка вся на месте. Поэтому шьем прошивку, вешаем радиаторы и получаем полноценный 2d15! Магазину в очередной раз 100 баллов. Доставка супер быстрая, трек отслеживается, упаковка на высоте. Всё супер. Если кто сомневается, не ищите на алике, получите кота в мешке, берите здесь, не прогадаете. Рекомендую.
Всем салют. Заказываю в этом магазине уже второй раз. На этот раз брал данный осциллограф. Честно говоря, когда выбирал между dso2d15 и dso2c10, выбрал именно этот. И не прогадал. По цене ниже всех, а вот проапгрейдить можно. Сама плата от dso2d15, обвязка вся на месте. Поэтому шьем прошивку, вешаем радиаторы и получаем полноценный 2d15! Магазину в очередной раз 100 баллов. Доставка супер быстрая, трек отслеживается, упаковка на высоте. Всё супер. Если кто сомневается, не ищите на алике, получите кота в мешке, берите здесь, не прогадаете. Рекомендую.
Здравствуйте, Вячеслав!
Благодарим за такой теплый отзыв и за то, что делитесь опытом использования осциллографом Hantek DSO2C10, это важно для нас и наших клиентов. Спасибо, что прикрепили к отзыву фотографию, мы уверены, что это поможет нашим клиентам лучше понять габариты приобретаемого товара.
Мы искренне радуемся, когда наши клиенты остаются довольны, и нам очень приятно и важно знать, что наши старания замечают. Рады, что вам с нами удобно и комфортно.
Мы делаем все, чтобы обеспечить клиентам комфортные условия сотрудничества. Стремимся сделать процесс покупки еще удобнее, а доставку – еще быстрее.
Ждем вас снова на supereyes.ru!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
04.08.2025 13:59:20
Брал для дома — не пожалел. За свои деньги мощный. Интерфейс вообще не тормозит. Говорят, можно прошить в DSO2D15 — сам не пробовал, но звучит заманчиво. Комплектный щуп простенький, но для начала хватит. Вцелом рекомендую данную модель
SUPEREYES.RU
05.08.2025 06:23:33
Guest
Брал для дома — не пожалел. За свои деньги мощный. Интерфейс вообще не тормозит. Говорят, можно прошить в DSO2D15 — сам не пробовал, но звучит заманчиво. Комплектный щуп простенький, но для начала хватит. Вцелом рекомендую данную модель
Брал для дома — не пожалел. За свои деньги мощный. Интерфейс вообще не тормозит. Говорят, можно прошить в DSO2D15 — сам не пробовал, но звучит заманчиво. Комплектный щуп простенький, но для начала хватит. Вцелом рекомендую данную модель
Здравствуйте!
Спасибо за развернутый отзыв о Hantek DSO2C10. Рады, что осциллограф оправдал ваши ожидания — особенно приятно слышать, что он показал себя мощным и стабильным в домашнем использовании. Отзыв о комплектном щупе тоже полезен — такие детали помогают другим пользователям лучше понимать, чего ждать от прибора.
Благодарим за рекомендацию и желаем вам успешных измерений и интересных проектов!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
12 810 руб.
-15%
10 888 руб.
Добавить в избранное
Артикул (код товара):
6410
Модель (серия):
365F
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 800 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21607
Модель (серия):
ET5406A+
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
120
Вход. ток (макс), А:
20
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1334
Модель (серия):
MP6010D
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Мощность, Вт:
600
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11683
Модель (серия):
XDM2041
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16757
Модель (серия):
DSO2D10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35694
Модель (серия):
1014D Plus
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4599
Модель (серия):
DSO5102P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
16754
Модель (серия):

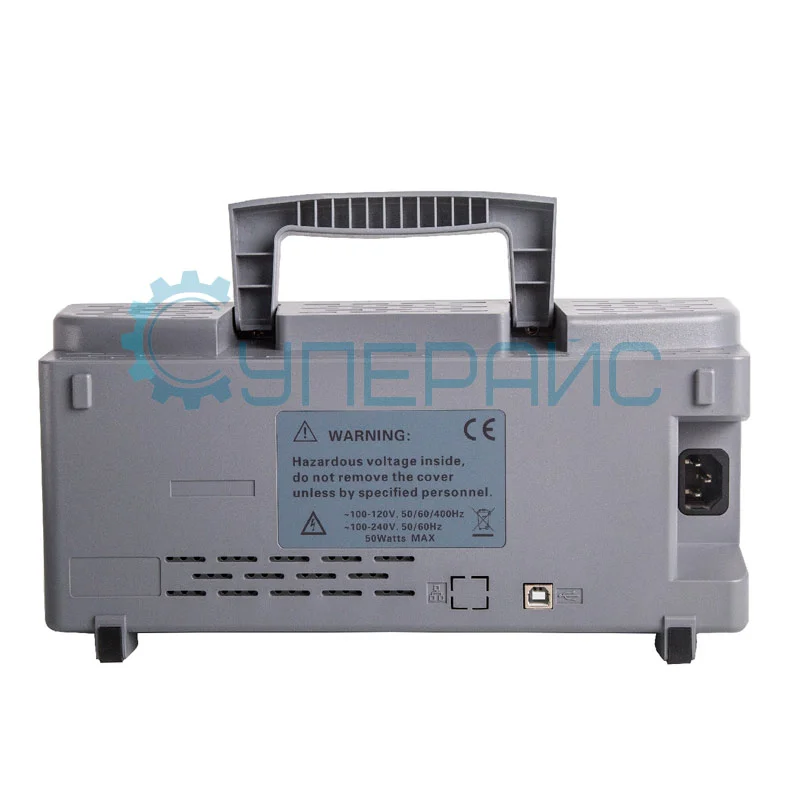

DSO2C10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
