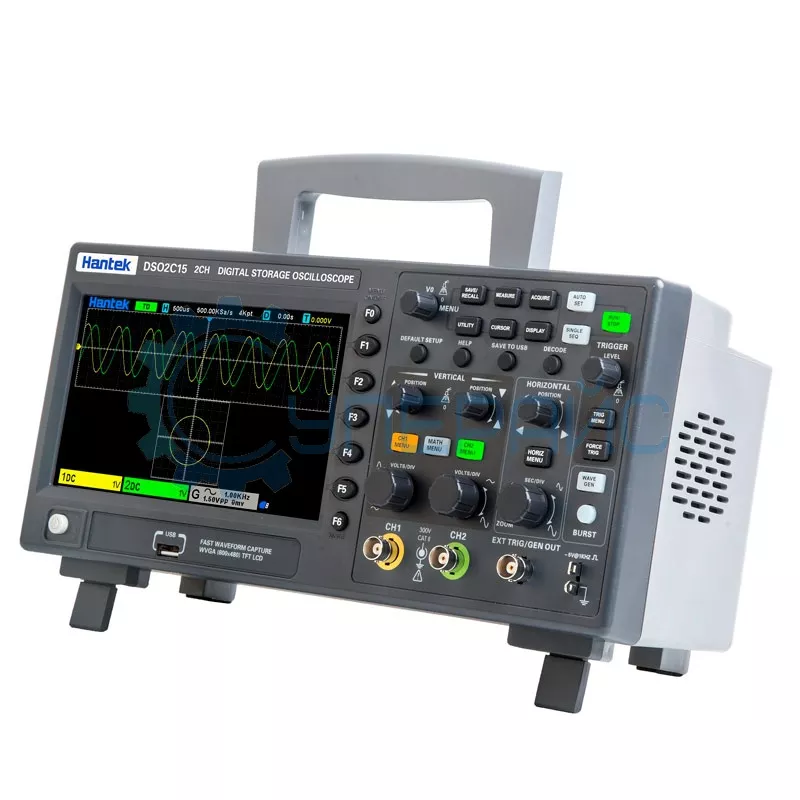

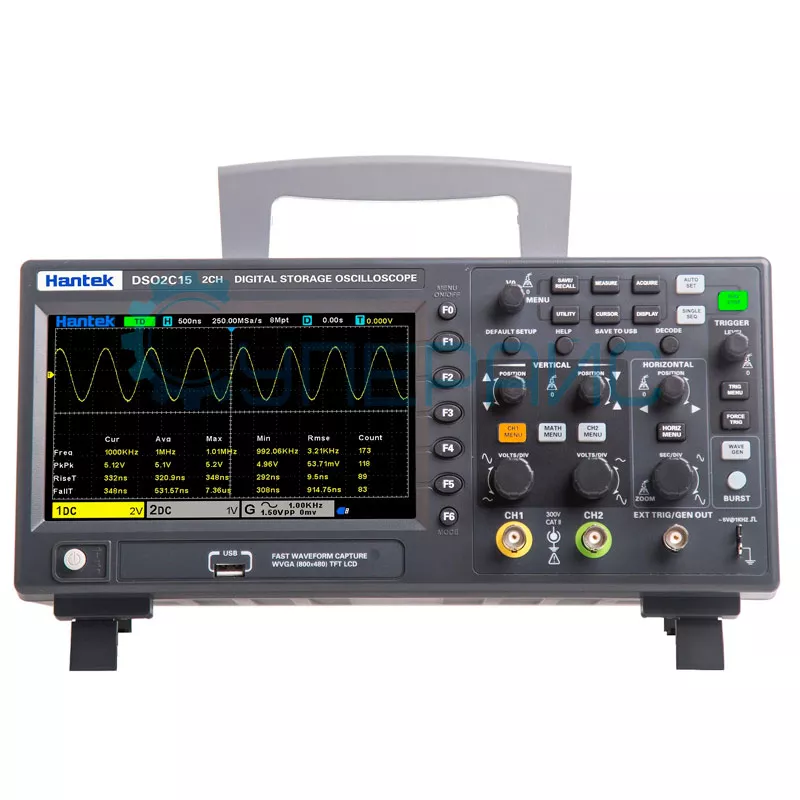

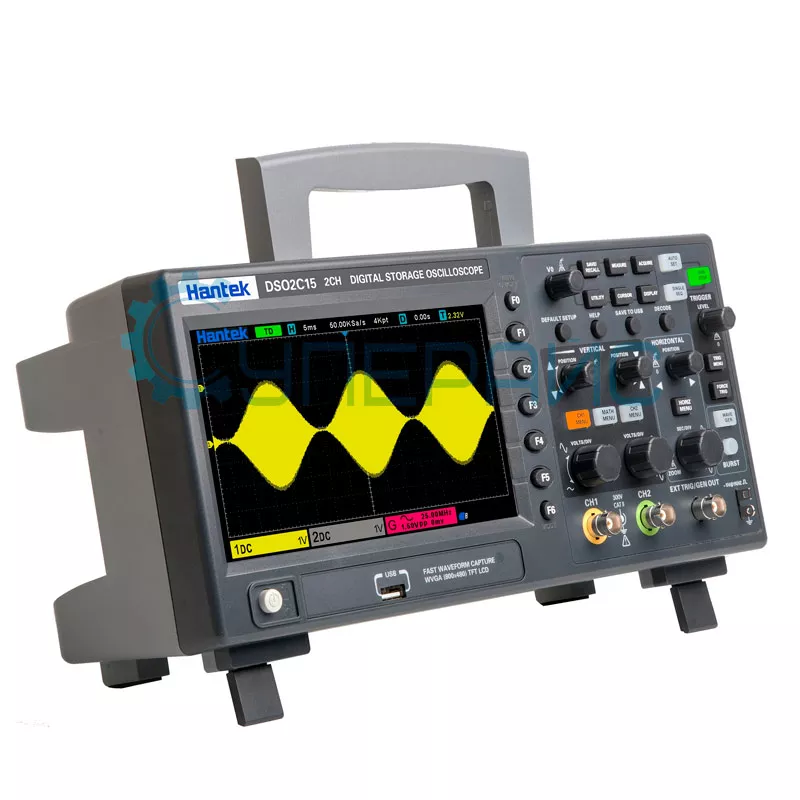

Цифровой осциллограф Hantek DSO2C15 (2 канала x 150 МГц)
23 240 ₽
23 240 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 31 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
16755
Модель (серия)
DSO2C15
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO2C15
Артикул (код товара)
16755
Модель (серия)
DSO2C15
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание Hantek DSO2C15
Технические характеристики Hantek DSO2C15
| Серия | DSO2000 |
| Полоса пропускания | до 150 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб/с |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 В, САТI, САТII |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 100 с/дел, , в последовательности 1, 2, 5 |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер буффера | 8 Мб |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел |
| Время нарастания сигнала | ≤2,4 нс |
| Диапазон вертикального смещения |
2 мВ - 200мВ/дел, ± 1 В 500 мВ/дел - 10 В/дел, ± 50 В |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность вертикального усиления |
в режиме «выборка» / «усреднение» точность 10 В/дел - 10 мВ/дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ/дел - 2 мВ/дел составляет ± 4 % |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
| Режимы триггера | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT/5, AC Line |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Чувствительность триггера по фронту |
DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона |
| DC (EXT): 200 мВ от постоянного тока до 100 МГц | |
| DC (EXT/5): 1 В от постоянного тока до 100 МГц | |
| AC: затухание сигналов ниже 10 Гц | |
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
| Диапазон уровня триггера |
CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT/5: ± 6 В |
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс |
CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея EXT: ± (заданное значение 6% + 40 мВ) EXT/5: ± (заданное значение 6% + 200 мВ ) |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Тип видео триггера |
CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT/5: 2 В |
| Формат сигнала и частота поля | поддержка NTSC, PAL |
| Диапазон удержания триггера | 100 нс ~ 10 с |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше, чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по тайм-ауту | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Альтернативный триггер | |
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| Запуск по частоте | |
| Разрешение считывания | 0,1 Гц / 4 бита |
| Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Измерение курсора |
разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |
|
Автоматическое измерение |
частота, период, среднее, пиковое значение, среднее квадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| Общие характеристики | |
| Тип дисплея | 7-дюймовый TFT ЖК - экран, 800 x 480 точек |
| Подсветка дисплея | есть |
| Яркость | регулируемая |
| Питание | 120 - 240 В, 45 - 66 Гц, < 30 Вт |
| Рабочая температура | 0 - 50 °С |
| Рабочая влажность |
при ≤ 40 °C, ≤ 90 % при 41 °C ~ 50 °C, ≤ 60 % |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB |
| Габариты | 318 х 110 х 150 мм |
| Вес нетто | 1,9 кг |
| Габариты упаковки | 360 x 190 x 210 мм |
| Вес брутто | 2,6 кг |

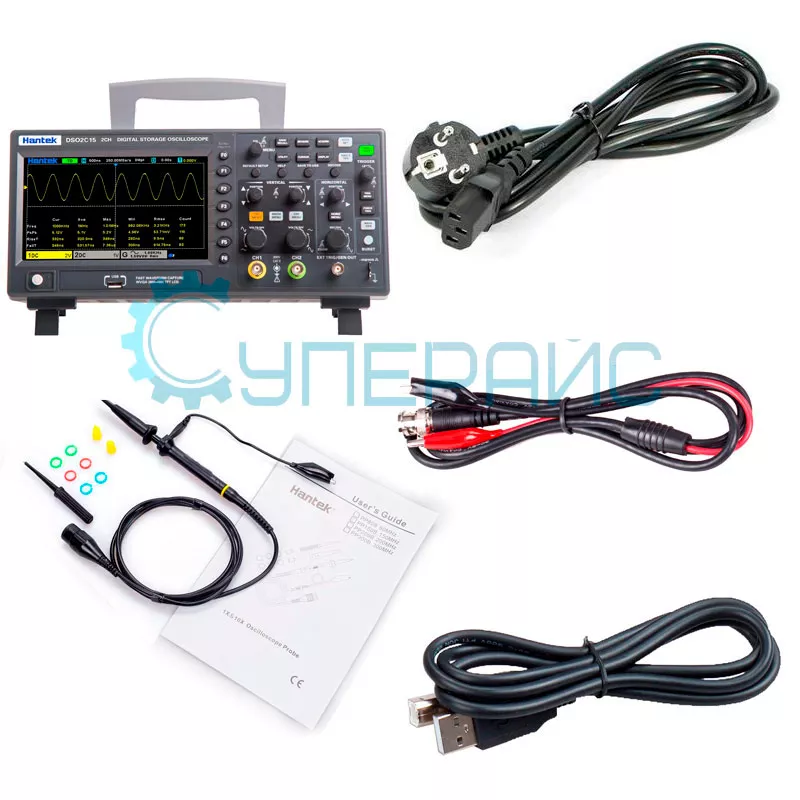

| Комплектация |
цифровой осциллограф Hantek DSO2C15 - 1 шт пробник - 1 шт щуп - 1 шт кабель питания - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Зонд для осциллографа Hantek PP-80 Зонд для осциллографа Hantek PP-150 Щуп делитель (1:1/1:10) Hantek PP200 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 |
Обзорная таблица осциллографов Hantek серии DSO2000
| Характеристики | DSO2C10 | DSO2D10 | DSO2C15 | DSO2D15 |
| Полоса пропускания, МГц | до 100 МГц | до 150 МГц | ||
| Количество аналоговых каналов | 2 | |||
| Генератор сигналов | нет | да | нет | да |
| Частота дискретизации на канал | 1 Гвыб/с (один канал), 500 Мвыб/с (двухканальный) | |||
| Время нарастания, нс | ≤ 3,5 | ≤ 2,4 | ||
| Глубина памяти на канал | 8 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | нет | |||
| Самописец | нет | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
Осциллограф Hantek DSO2C15 (2 канала x 150 МГц)
Двухканальный осциллограф Hantek DSO2C15 представляет собой профессиональную модель с полосой пропускания до 150 МГц. Такая характеристика обуславливает возможность точного анализа высокочастотных сигналов, что будет полезно при работе с быстродействующими электронными схемами. Ввиду особенности конструкции, которую имеет этот осциллограф Hantek (2 канала), пользователи получают возможность исследования двух сигналов. Количество каналов модели помогает одновременно наблюдать и сравнивать сигналы с разных точек исследуемой схемы. Это существенно упрощает процесс отладки и диагностики электронных устройств в сравнении с одноканальными образцами такого оборудования.
Максимальная частота дискретизации, которую предлагает этот осциллограф 150 МГц, составляет 1 Гвыб/с. Такой показатель даёт возможность детально исследовать форму сигнала, не упуская даже мельчайших изменений.
Дисплей прибора выполнен по технологии TFT ЖК и дополнен подсветкой для удобства мониторинга. Подсветка обуславливает четкое отображение информации при сложных условиях освещения, что особенно важно при полевых измерениях.
Специалисты, которым будет полезен Hantek DSO2C15:
- инженеры-электронщики;
- разработчики цифровых схем;
- технический персонал по ремонту электроники;
- студенты технических вузов, а также обучающие их преподаватели;
- научные сотрудники, работающие в области физики и электротехники.
DSO2C15 помогает решать следующие задачи:
- анализ формы и параметров электрических сигналов;
- выявление искажений и помех в электрических цепях;
- измерение временных характеристик сигналов;
- исследование переходных процессов в электрических схемах.
Такие цифровые осциллографы применяют для анализа работы электронных приборов в самых разных областях. Например, при разработке прототипов и производстве вышедших в серию образцов, настройке телекоммуникационного оборудования, проверке автомобильной электроники.
Документация и ПО Hantek DSO2C15
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографа Hantek DSO2C15
Язык:
Русский
Версия:
V1.4
Размер и тип:
1,39 МБ,
PDF
Программное обеспечение для Hantek DSO2C15
Язык:
Английский
Версия:
V1.3
Размер и тип:
206 МБ,
RAR
RAR
