Цифровой осциллограф Hantek DSO4104C (4 канала, 100 МГц)
42 610 ₽
42 610 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 16 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
4932
Модель (серия)
DSO4104C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4104C
Артикул (код товара)
4932
Модель (серия)
DSO4104C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов

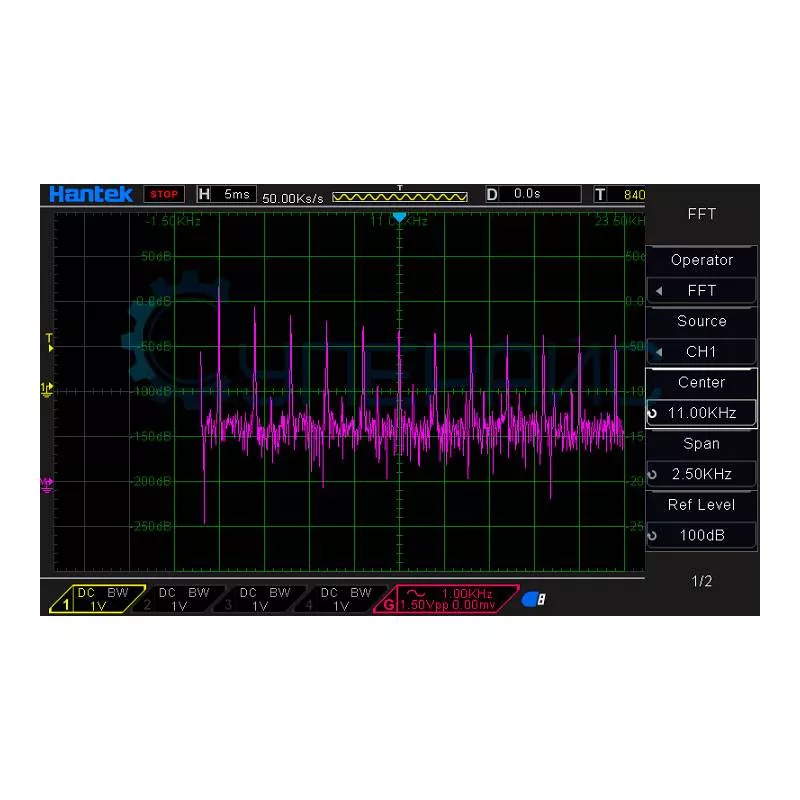

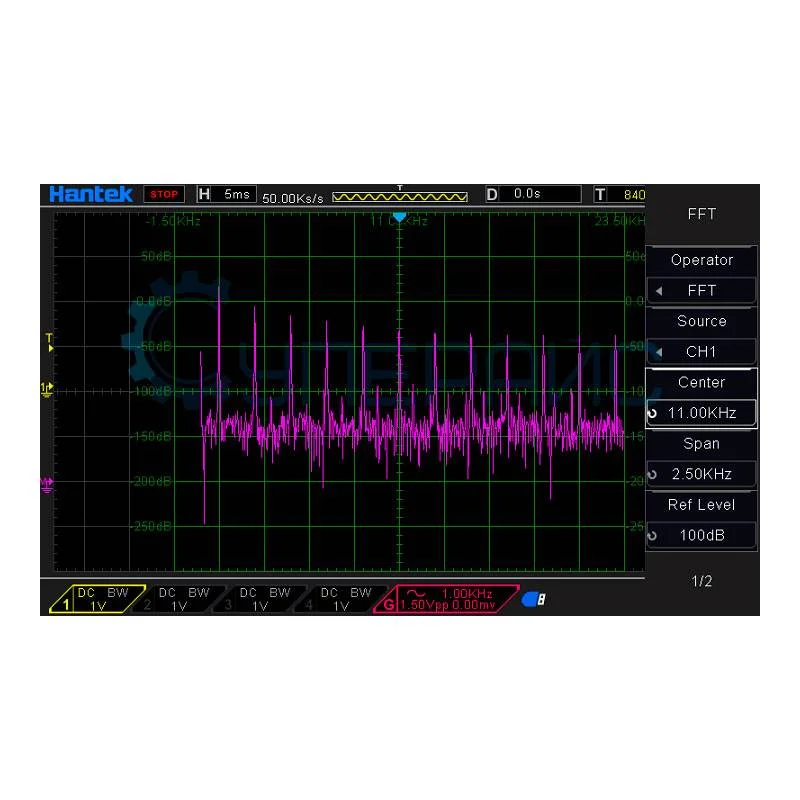

Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Hantek DSO4104C
Технические характеристики Hantek DSO4104C
| Серия | DSO4004C |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <3,5 нс |
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Диапазон вертикального смещения |
500 мкВ / дел - 20 мВ / дел, ± 200 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 20 В 5 В / дел - 10 В / дел , ± 30 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
| Система синхронизации | |
| Режимы триггера | фронт, пульс, видео (NTSC,PAL), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1 ~ CH4: ± 5 деления от центра экрана |
| EXT: 0 ~ 3,3 В | |
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| EXT: ± (6 % от настройки + 40 мВ) | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 ~ CH4 EXT |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 ~ CH4 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по окну | |
| Источник | CH1 ~ CH4 |
| UART запуск | |
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |

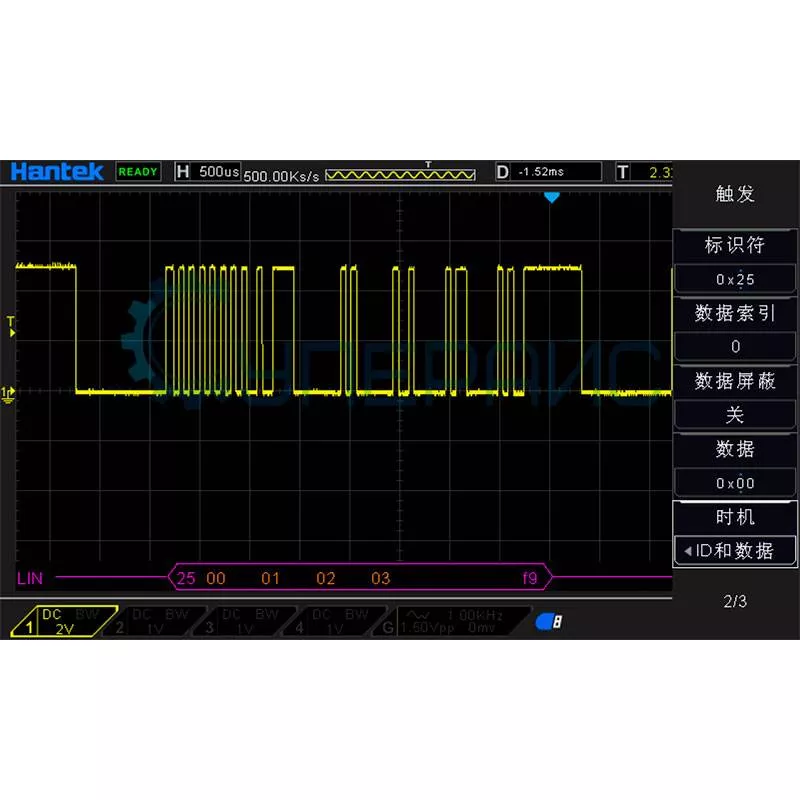

| LIN запуск | |
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
| Источник запуска | CH1 ~ CH4 |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |
| SPI запуск | |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 4, 8, 24, 32 байт |

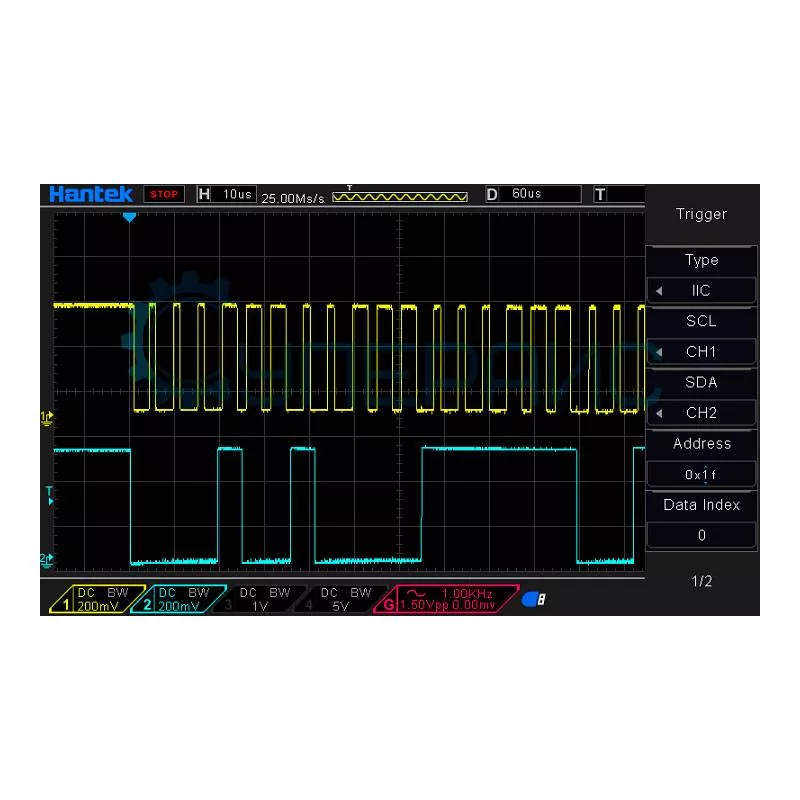

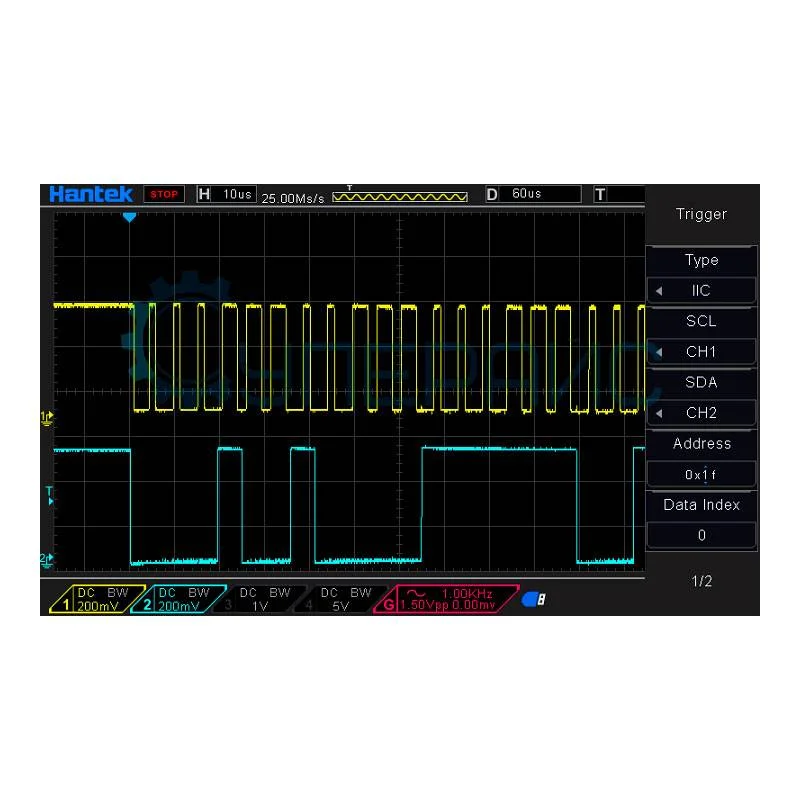

| IIC запуск | |
| Источник запуска | CH1 ~ CH4 |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |

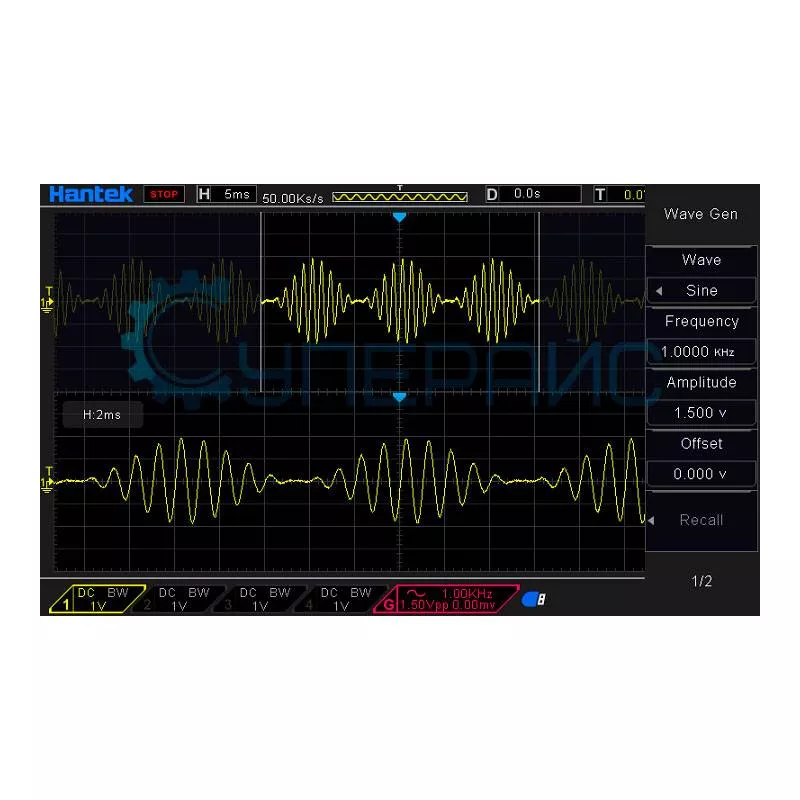

| Генератор сигналов произвольной формы | |
| Количество каналов | 1 (1CH) |
| Диапазоны частот |
синусоидальная: 0,1 Гц ~ 25 МГц прямоугольная: 0,1 Гц ~ 10 МГц пилообразная : 0,1 Гц ~ 1 МГц EXP: 0,1 Гц ~ 5 МГц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Разрешение по частоте | 0,001 |
| Амплитуда выхода |
5 мВ ~ 3.5 Вп-п (50 Ом) 10 мВ ~ 7 Вп-п (высокий импеданс) |
| Глубина памяти | 4К точек |
| Вертикальное разрешение | 12 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB 2.0 Full Speed |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты | 318 мм х 110 мм х 150 мм |
| Габариты упаковки | 380 x 210 x 265 мм |
| Вес | 2,9 кг |
| Вес брутто | 3,95 кг |

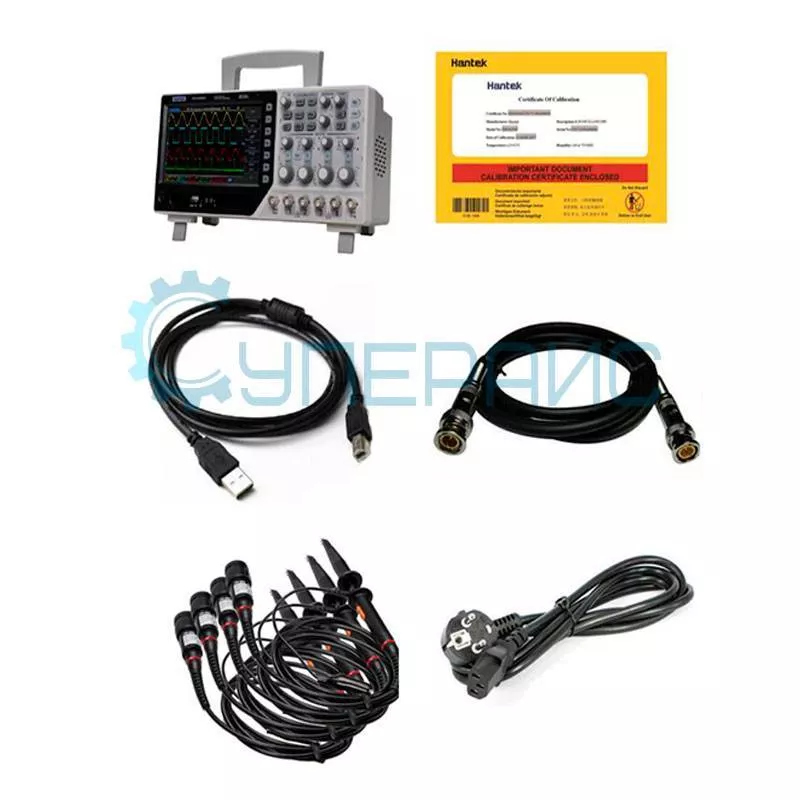

| Комплектация |
цифровой осциллограф Hantek DSO4104C - 1 шт щупы для осциллографа - 4 шт кабель BNC - BNC - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 |
Обзорная таблица осциллографов Hantek серии DSO4004C
| Характеристики | DSO4254C | DSO4204C | DSO4104C | |
| Полоса пропускания, МГц | 250 | 200 | 100 | |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, МВыб/с | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме | |||
| Время нарастания, нс | ≤1,4 | ≤ 1,8 | ≤ 3,5 нс | |
| Глубина памяти на канал | 4К точек | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | 12 бит | ||
| Генератор сигналов | да | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Частотомер | нет | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
| Интерфейс передачи данных | USB 2.0 Full Speed | |||

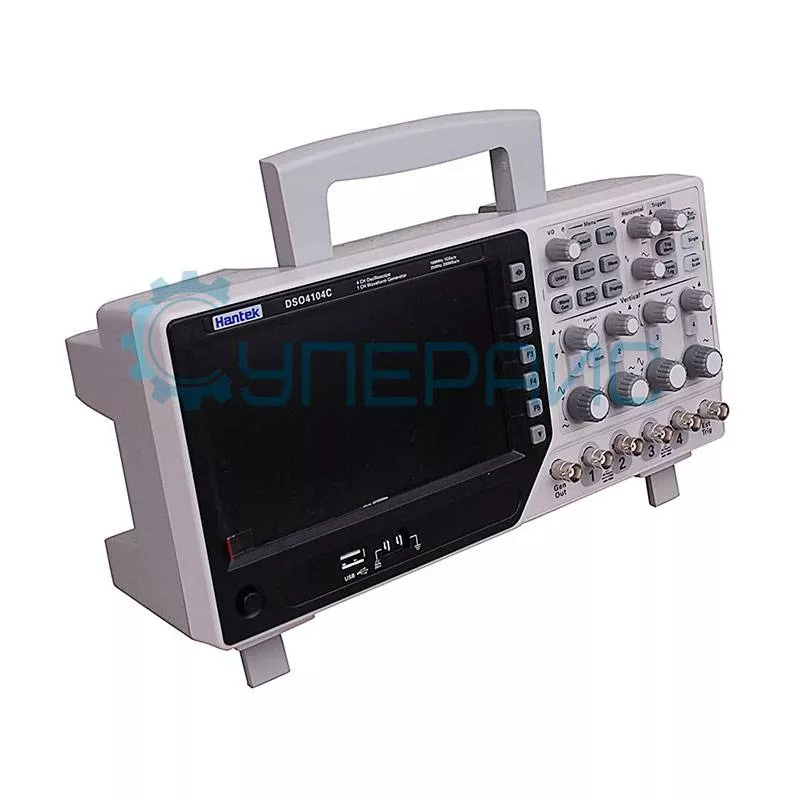

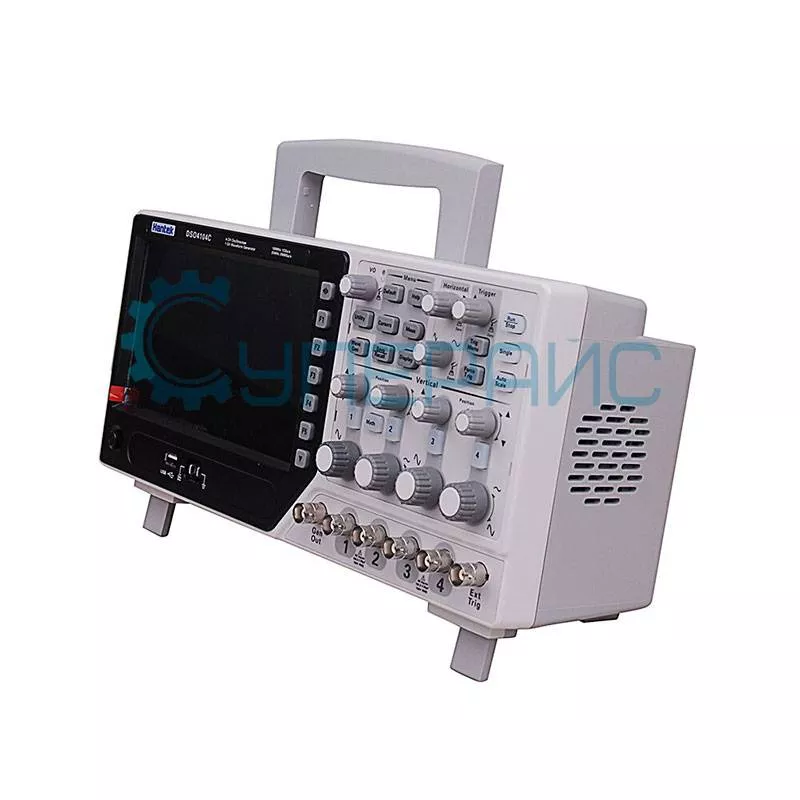

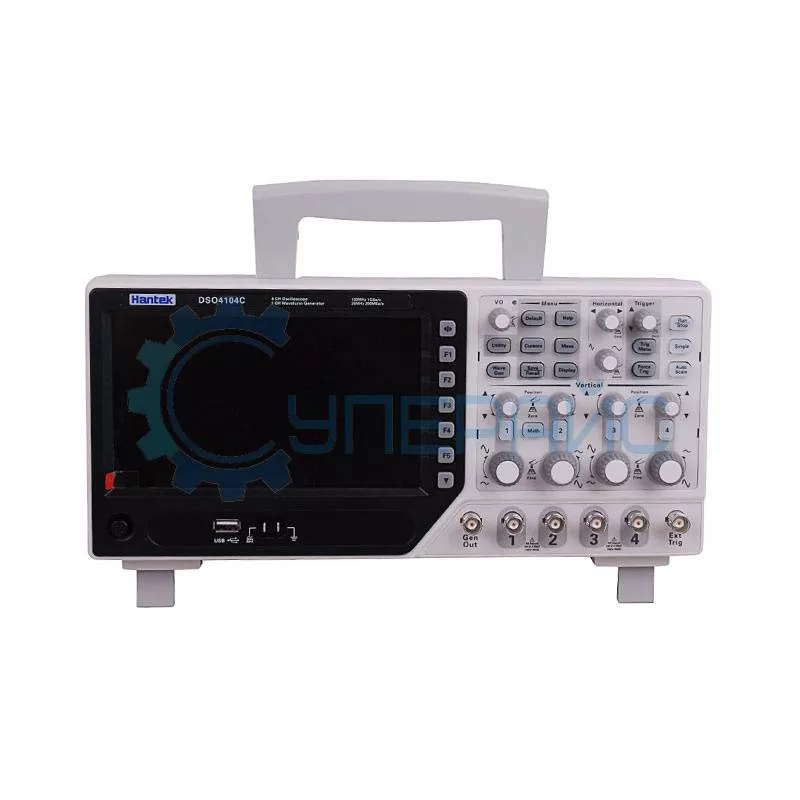

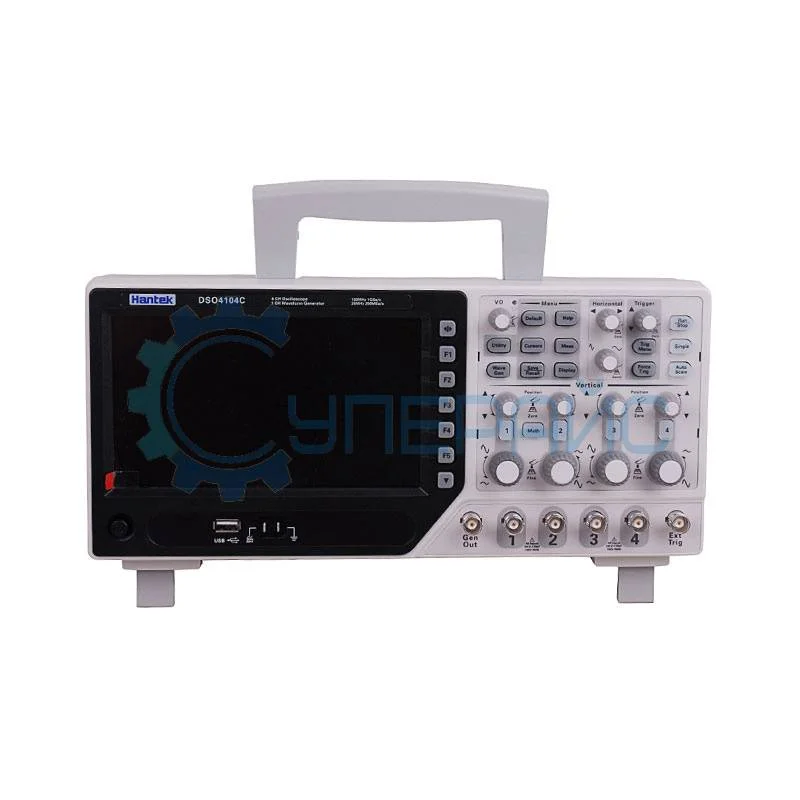

Четырехканальный осциллограф Hantek DSO4104C
Hantek DSO4104C — это цифровой осциллограф, 4 канала в конструкции которого предназначены для одновременного исследования нескольких электрических сигналов. Это настольная модель с полосой пропускания 100 МГц. Многоканальность обуславливает удобство при сравнительном анализе.
Представленный осциллограф hantek оборудован цветным экраном, который установлен на передней панели. Дисплей на базе технологии TFT с разрешением 800 на 480 точек даёт четкое изображение сигналов. Подсветка LCD помогает различать мельчайшие детали формы волны при слабом освещении.
Корпус небольших габаритов будет удобен для размещения на рабочем столе в лаборатории или техническом сервисе. Вес 2,9 кг придаёт конструкции достаточную мобильность при перемещении между рабочими местами.
Максимальная частота дискретизации составляет 1 ГВыб/с в одноканальном, 500 МВыб/с в двухканальном и 250 МВыб/с в трёх- и четырёхканальном режимах.
Среди прочих особенностей этого осциллографа:
- встроенный генератор сигналов;
- сохранение информации во внутренней памяти;
- различные режимы запуска.
Развёртка с коэффициентом 2 нс/дел - 100 с/дел даёт гибкость при исследовании сигналов разной длительности. Шаг 1, 2, 5 помогает настраивать временную шкалу под конкретную задачу.
Области применения осциллографа DSO4104C:
- создание новых моделей электроники;
- эксперименты в образовательных лабораториях;
- производственный контроль качества готовых изделий.
Документация и ПО Hantek DSO4104C
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифрового осциллографа Hantek DSO4104C
Язык:
Русский
Размер и тип:
459 КБ,
PDF
Инструкция по эксплуатации цифровых осциллографов Hantek DSO4104C серии DSO4004C
Язык:
Английский
Размер и тип:
1.12 МБ,
PDF

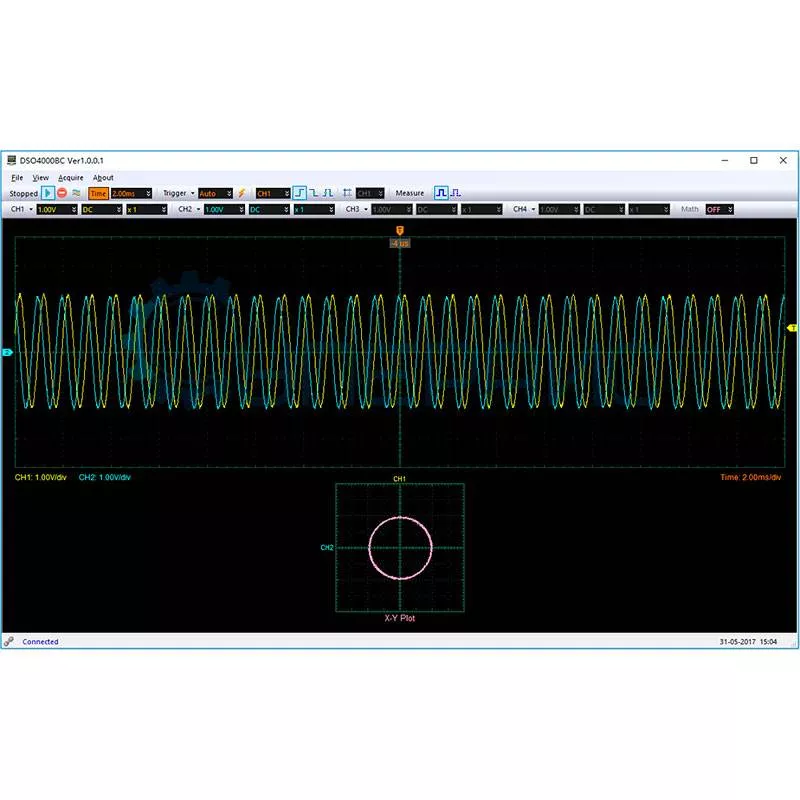

Программное обеспечение для цифровых осциллографов Hantek серии DSO4004C
