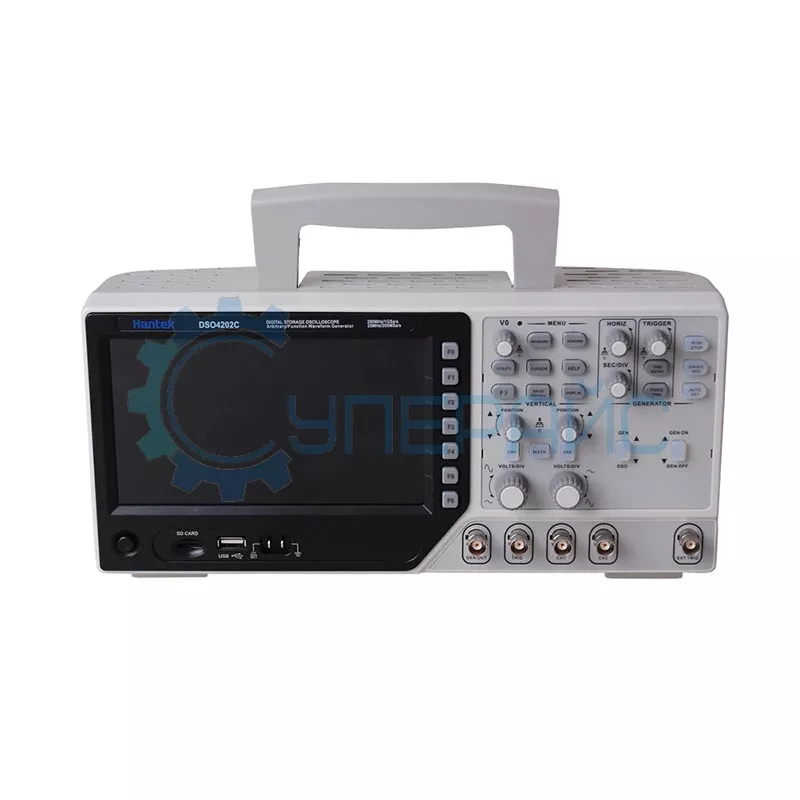

Цифровой осциллограф Hantek DSO4202C (2 канала, 200 МГц)
41 870 ₽
41 870 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4782
Модель (серия)
DSO4202C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4202C
Общие данные
Артикул (код товара)
4782
Производитель (бренд)
Модель (серия)
DSO4202C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Количество триггерных входов
2
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением)
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением)
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон
Расширенные типы триггера
видео (NTSC,PAL,SECAM), овертайм, частота
Источник триггера
CH1, CH2
EXT
EXT
Чувствительность триггера по фронту
CH1: 1,5 дел 10 МГц-100 МГц
CH2: 2 дел 100 МГц и выше
EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц
EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц
CH2: 2 дел 100 МГц и выше
EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц
EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц
Диапазон удержания триггера
100 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 40 с / дел, 2, 4, 8 шаг
Точность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Частотомер
6 цифр
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
SD
SD
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 50 °С
Рабочая влажность
до 90% RH
Габариты и вес

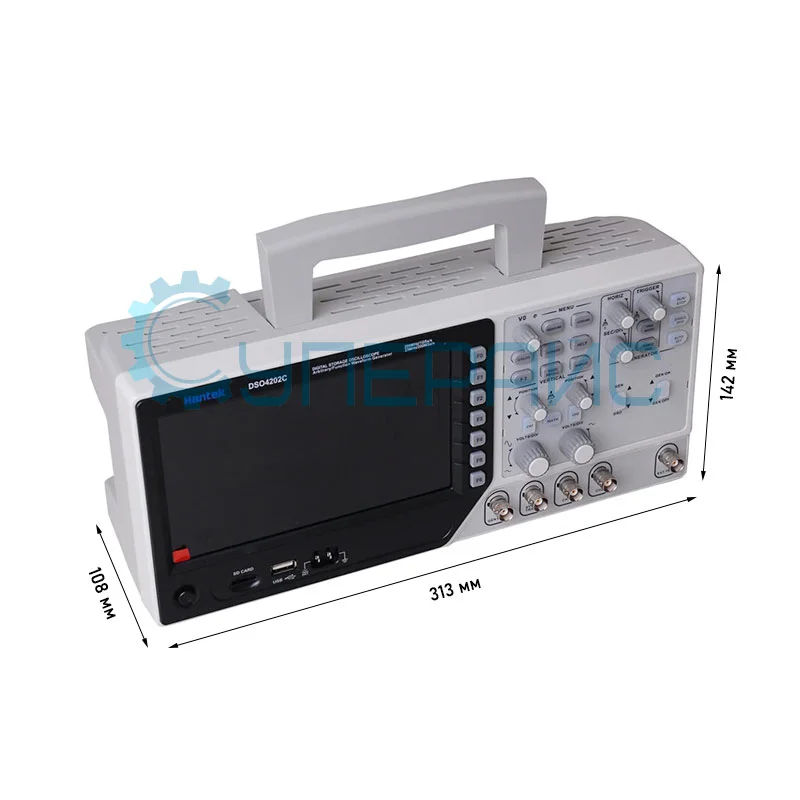

Габариты прибора
313 х 142 х 108 мм
Вес нетто, кг
2
Вес брутто, кг
3,5

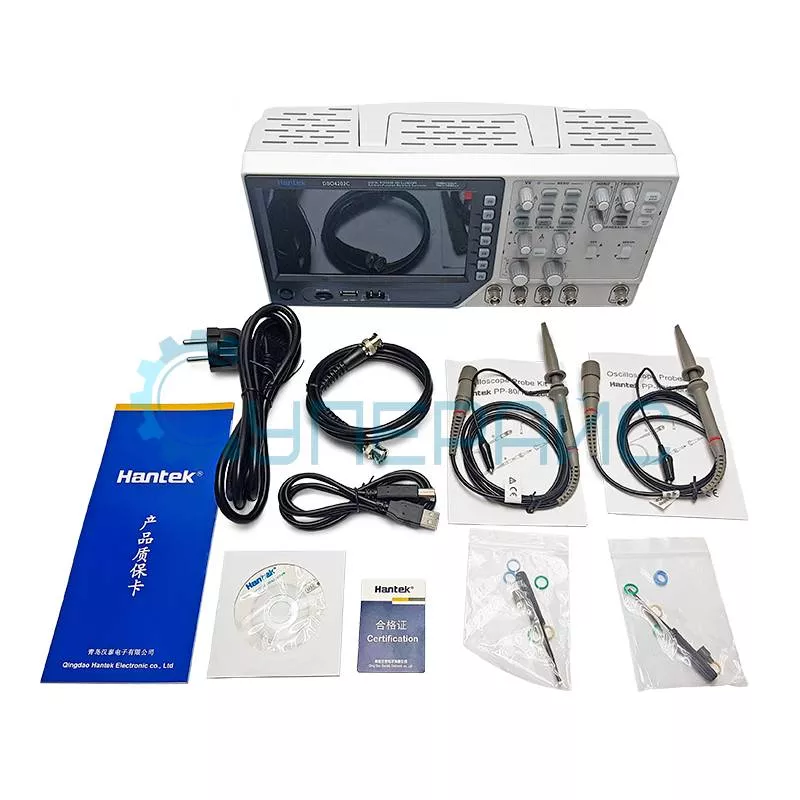

Комплектация
Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
кабель BNC-BNC - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
кабель BNC-BNC - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Описание Hantek DSO4202C
ВНИМАНИЕ! Производство цифрового осциллографа Hantek DSO4202C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц)
Обзор осциллографа Hantek DSO4202C со встроенным генератором сигналов произвольной формы
Данный прибор предназначен для исследования параметров аналогового сигнала. Параметры измерений представляются на диаграмме, которая отображается на цветном 7-дюймовом дисплее с разрешением 800 на 480 пикселей.
Настольный осциллограф имеет широкую сферу применения, например, он используется в специальных лабораториях, где выполняется работа с сигналом.
Функциональные особенности DSO4202C:
- 2 выходных канала;
- 200 МГц пропускной способности;
- 1 ГВыб/с частоты семплирования;
- 40 Кбайт памяти в одноканальном режиме (20 Кбайт при двухканальном режиме);
- 8-битное вертикальное разрешение;
- Минимальное время нарастания (менее 1,8 нс);
- Возможность создания скриншота экрана;
- Подключение к ПК через кабель USB;
- Поддержка русского интерфейса;
- 28 автоматических параметров измерений сигнала.
Устройство включает в себя одноканальный генератор сигналов с максимальной полосой пропускания 25 МГц. Глубина памяти составляет 2 Кбайт, 12-битное вертикальное разрешение и регулируемый ЦАП. Помимо генератора цифровой осциллограф имеет встроенный частотомер с высокой точностью и разрешением 6 цифр.
Документация и ПО Hantek DSO4202C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых осциллографов Hantek DSO4202C серии DSO4000C
Язык:
Английский
Размер и тип:
1.42 МБ,
PDF
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO4202C
Язык:
Английский
Размер и тип:
2.82 МБ,
ZIP
ZIP
Драйвер для цифровых осциллографов Hantek серии DSO4000C
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Прошивка для цифровых осциллографов Hantek DSO4202C
Язык:
Английский
Размер и тип:
1.62 МБ,
RAR
RAR
Программное обеспечение для цифровых осциллографов Hantek серии DSO4000C
Язык:
Английский
Размер и тип:
14.9 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO4202C
Борисенко Роман
06.04.2021 12:07:31
Пару месяцев назад получил я этого ослика в качестве подарка на ДР. Давно хотел обновить себе свою старую лошадку. Жена меня опередила, чему я был очень рад. За такие деньги, неплохой вариант осциллографа с генератором сигналов и плюс еще с хорошим экраном. 40 Кб памяти хватает с головой, прошивка на сайте есть новая 20-го года.
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11642
Модель (серия):
MDM8146A
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10945
Модель (серия):
SDS1202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16754
Модель (серия):
DSO2C10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
42683
Модель (серия):
IT69360
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
360
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
41857
Модель (серия):
130T-64
Производитель:
NAPUI
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
42620
Модель (серия):
DC5516H
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
40608
Модель (серия):
TP700-32
Производитель:
Toprui
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39137
Модель (серия):
WT200-8
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
42673
Модель (серия):
IT6932A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
200
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43290
Модель (серия):
AM7115MZT
Производитель:
Dino-lite
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
20
Макс. геометрическое увеличение, крат:
200
Разреш. матрицы цифровой камеры, число Мпк:
5,0
Материал оптики:
Оптическое стекло
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40162
Модель (серия):
HS4A-16MT
Производитель:
AMSAMOTION
Страна производства:
Китай
Гарантия, мес.:
12
Тип панели:
Сенсорная
Размер экрана:
4.3"
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
28184
Модель (серия):
AnyForm 1200-LPRO
Производитель:
Total Z
Страна производства:
Россия
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
2
Камера:
Есть
Добавить в избранное
Артикул (код товара):
21166
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82539
Модель (серия):
MSO2204X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
5000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
5385
Модель (серия):
DS1052D
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39783
Модель (серия):
LC4500i
Производитель:
Loncin
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
42676
Модель (серия):
IT6952A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
600
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27846
Модель (серия):
ET3360C
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
13 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38738
Модель (серия):
RX-300
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
550°С
Автоотключение питания:
Да
Точность, %:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
26251
Модель (серия):
DSC 500
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
LCD
Мин. Температура,°C :
-5
Макс. Температура,°C:
500
Габариты прибора:
500 x 400 x 380
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%

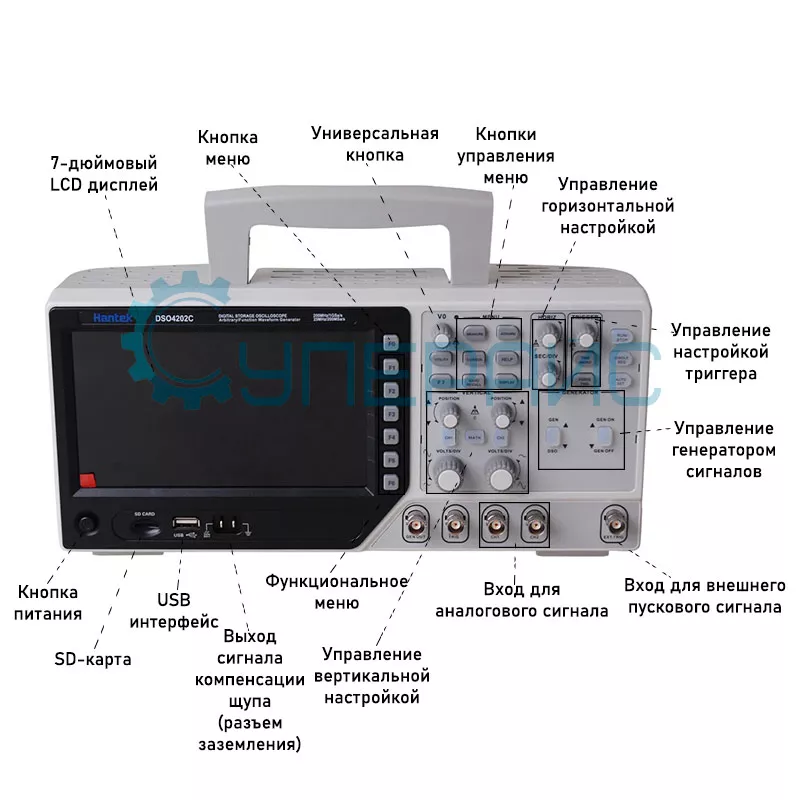

Артикул (код товара):
4782
Модель (серия):
DSO4202C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Благодарственные письма
