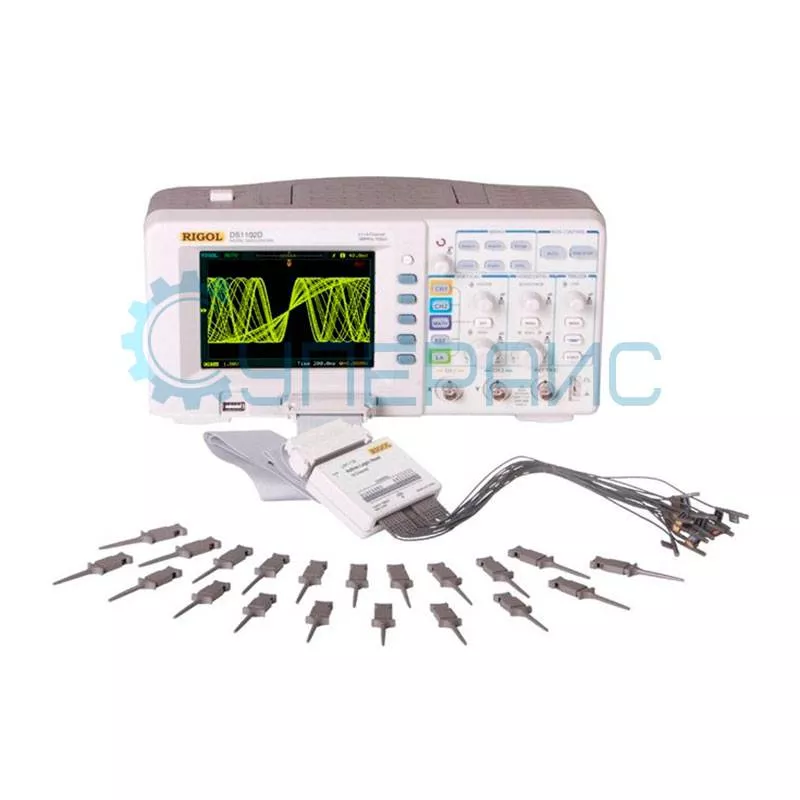

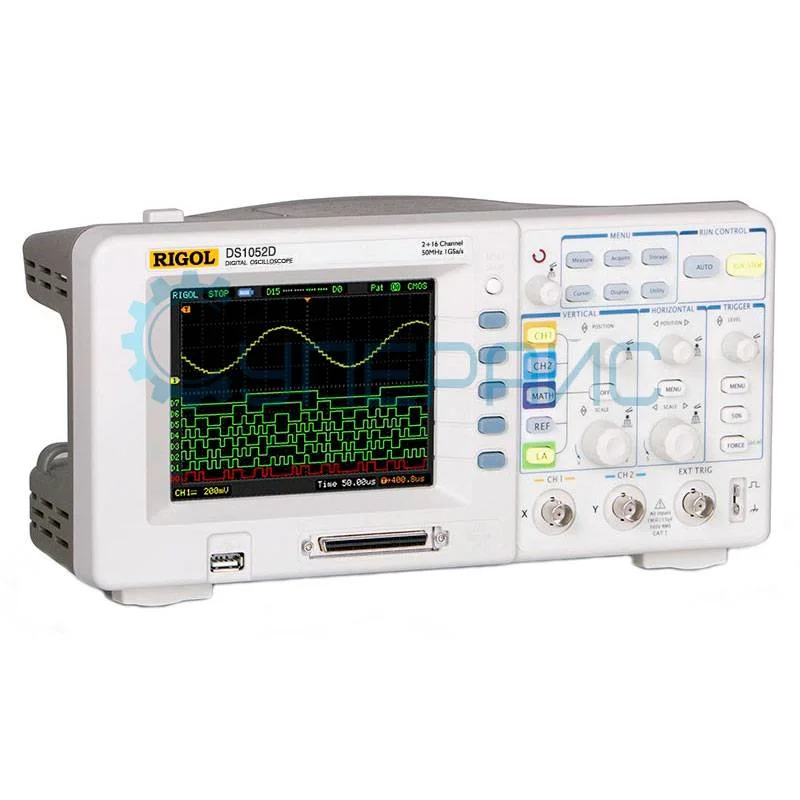

Осциллограф смешанных сигналов RIGOL DS1052D
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
84 520 ₽
84 520 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5385
Модель (серия)
DS1052D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1052D
Общие данные
Артикул (код товара)
5385
Производитель (бренд)
Модель (серия)
DS1052D
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
18 пФ ± 3 пФ
Максимальное входное напряжение
300 Vrms CAT I, 100 Vrms CAT II
400 В (постоянный ток + пик переменного тока, входное сопротивление 1 МОм)
40 В (постоянный ток + пик переменного тока)
400 В (постоянный ток + пик переменного тока, входное сопротивление 1 МОм)
40 В (постоянный ток + пик переменного тока)
Коэффициенты пробников
1Х, 5Х, 10Х, 50Х, 100Х, 500Х, 1000Х
Количество триггерных входов
2
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 5 Гц (на входе BNC)
Точность усиления постоянного тока
± 4%: 2 мВ / дел - 5 мВ / дел
± 3%: 10 мВ / дел - 10 В / дел
± 3%: 10 мВ / дел - 10 В / дел
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон
Расширенные типы триггера
видео (NTSC,PAL,SECAM), шаблон, альтернативный, продолжительность
Источник триггера
CH1, CH2
Диапазон удержания триггера
500 нс - 1.5 с
Горизонтальная система
Горизонтальная развёртка
5 нс / дел - 50 с / дел, 1, 2, 5 шаг
Точность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
P/F Out
RS-232
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание RIGOL DS1052D
ВНИМАНИЕ! Производство Осциллографа смешанных сигналов RIGOL DS1052D ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1052D
| Характеристики настольного осциллографа | |
| Серия | DS1000D |
|
Полоса пропускания |
50 МГц |
|
Количество каналов |
2 + 16 цифровых + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
|
Максимальная эквивалентная частота дискретизации |
10 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 18 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
1Х, 5Х, 10Х, 50Х, 100Х, 500Х, 1000Х |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II 400 В (постоянный ток + пик переменного тока, входное сопротивление 1 МОм) 40 В (постоянный ток + пик переменного тока) |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти |
16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
|
Коэффициент развёртки |
5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 10 В / дел на входе BNC |
|
Время нарастания |
<7 нс |
|
Диапазон вертикального смещения |
2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
|
Полоса пропускания для аналогового периодического сигнала |
50 МГц |
|
Полоса пропускания для однократного сигнала |
50 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока |
± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон, наклон, альтернативный, продолжительность |
| Время задержки |
500 нс - 1.5 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 6 деления от центра экрана |
|
EXT: ± 1.2 В |
|
|
Точность триггера |
CH1, CH2: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
|
EXT: ± 6% + 200 мВ |
|
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
|
Запуск по наклону |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
|
Запуск по альтернативе |
|
| CH1 | фронт, длительность импульса, видео, наклон |
| CH2 | фронт, длительность импульса, видео, наклон |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по продолжительности | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Спецификатор | ＞, ＜, = |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка |
| Логический анализатор | |
| Количество каналов | 16 |
| Глубина памяти | 512К |
| Частота дискретизации | 200 МВыб / с |
| Совместимый вход | TTL, CMOS, ECL, пользовательский (от -8 В до +8 В) |
| Общие характеристики | |
|
Тип дисплея |
5.6 дюймов TFT ЖК - экран, 320 * 234 точек, подсветка LCD |
|
Питание |
100-240 В, 45-440 Гц, 50 Вт, CAT II |
| Количество цветов | 64000 |
| Контраст цветов | 150:1 |
|

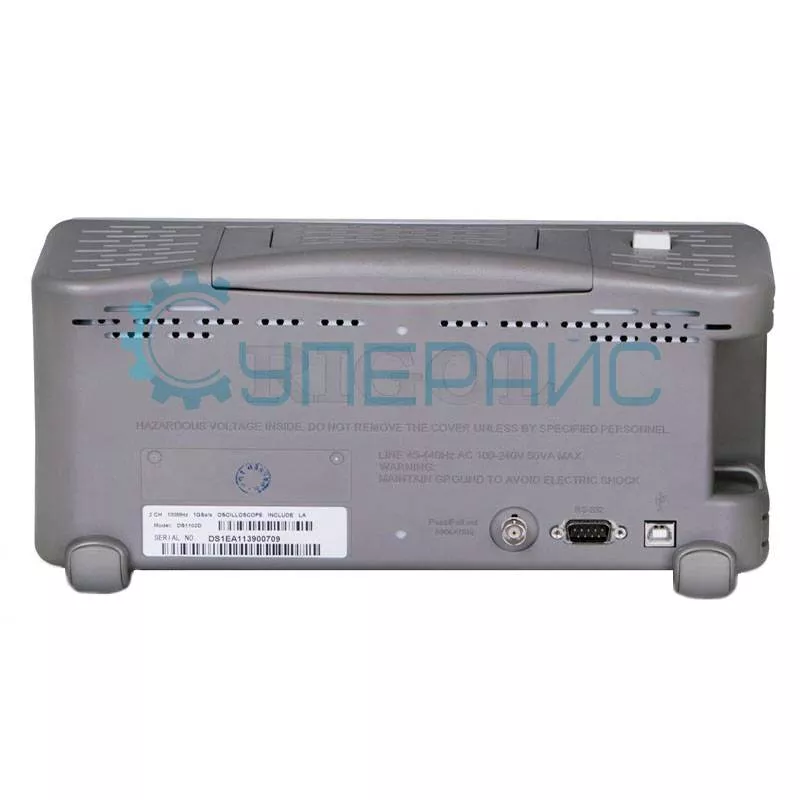

Интерфейс передачи данных |
USB Device/Host, RS-232, P/F Out |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Температура хранения |
в рабочем состоянии 10℃ - 40℃ |
|
в выключенном состоянии -20℃ - 60℃ |
|
| Габариты | 300 мм х 150 мм х 120 мм |
| Вес нетто | 2,3 кг |

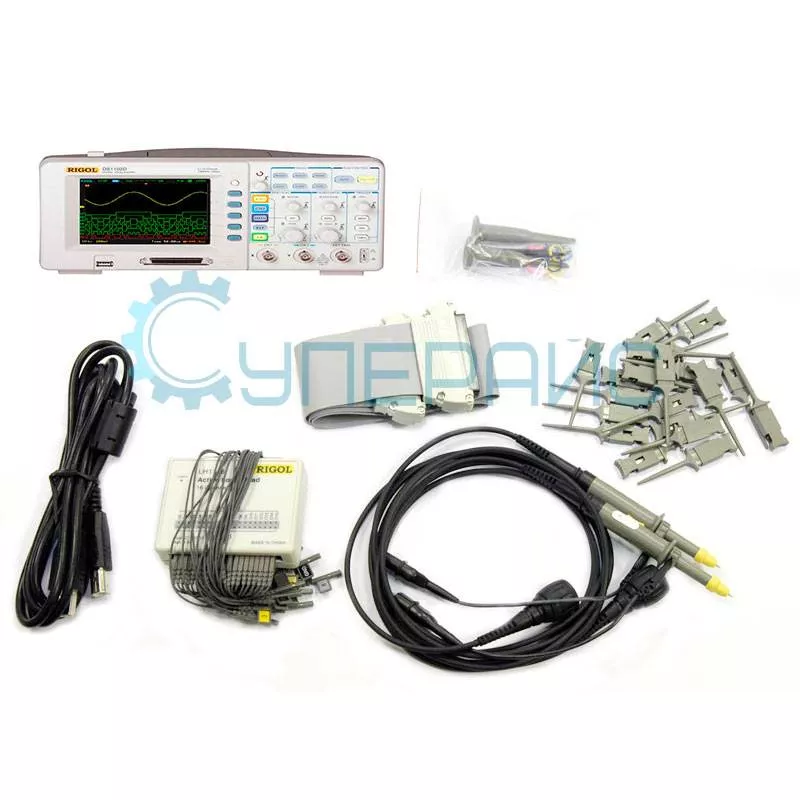

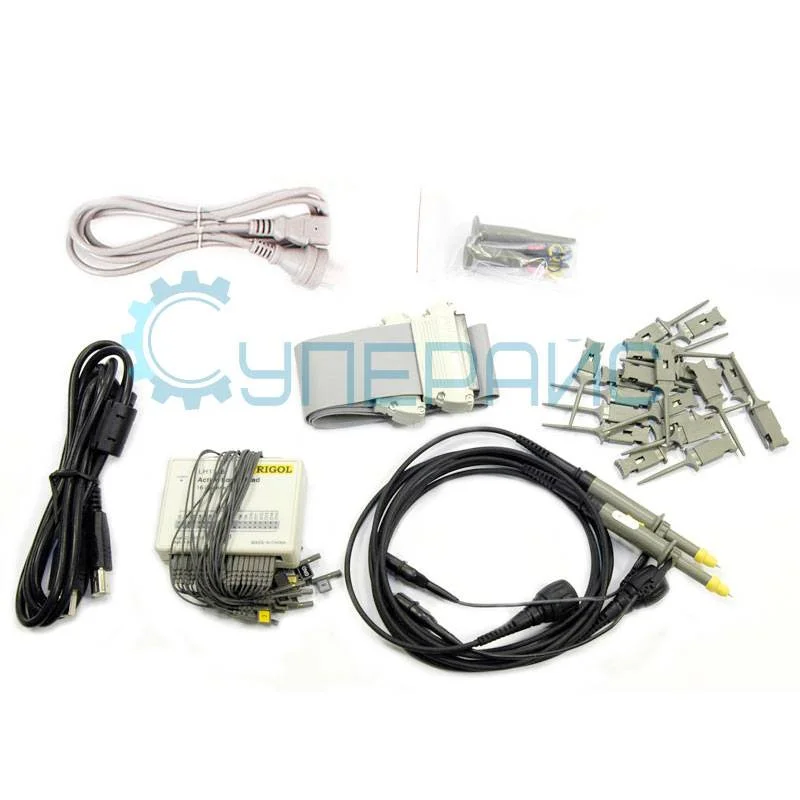

| Комплектация | цифровой осциллограф RIGOL DS1052D - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт пробник логического анализатора - 1 шт зажимы для логического анализатора - 20 шт соединительные провода для зажимов - 20 шт инструкция по эксплуатации - 1 шт |
Документация и ПО RIGOL DS1052D
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS1052D серии DS1000D
Язык:
Английский
Размер и тип:
3.08 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS1052D серии DS1000D
Язык:
Английский
Размер и тип:
217 КБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS1052Dсерии DS1000D
Язык:
Английский
Размер и тип:
856 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS1052D серии DS1000D
Язык:
Английский
Размер и тип:
9.78 МБ,
RAR
RAR
Инструкция по эксплуатации программного обеспечения Ultra Scope настольного осциллографа RIGOL DS1052D серии DS1000D
Язык:
Английский
Размер и тип:
2.66 МБ,
RAR
RAR
Программное обеспечение Ultra Scope для настольного осциллографа RIGOL DS1052D
Язык:
Английский
Размер и тип:
14 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы RIGOL DS1052D
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2539
Модель (серия):
DS2302A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4771
Модель (серия):
DSO4254B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39137
Модель (серия):
WT200-8
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39487
Модель (серия):
WT100P-8
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39145
Модель (серия):
WT200-64
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5385
Модель (серия):

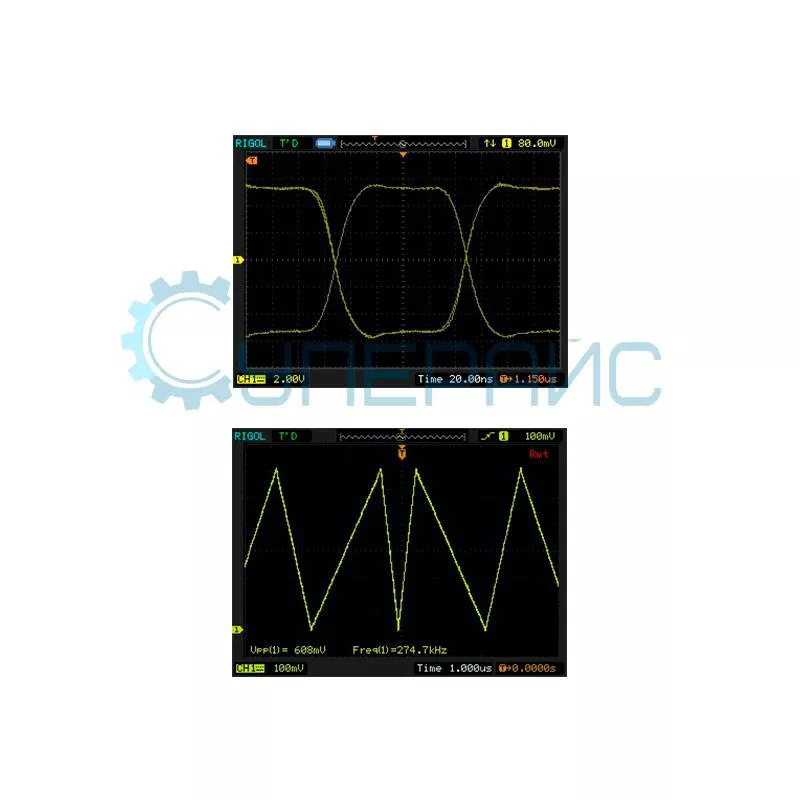

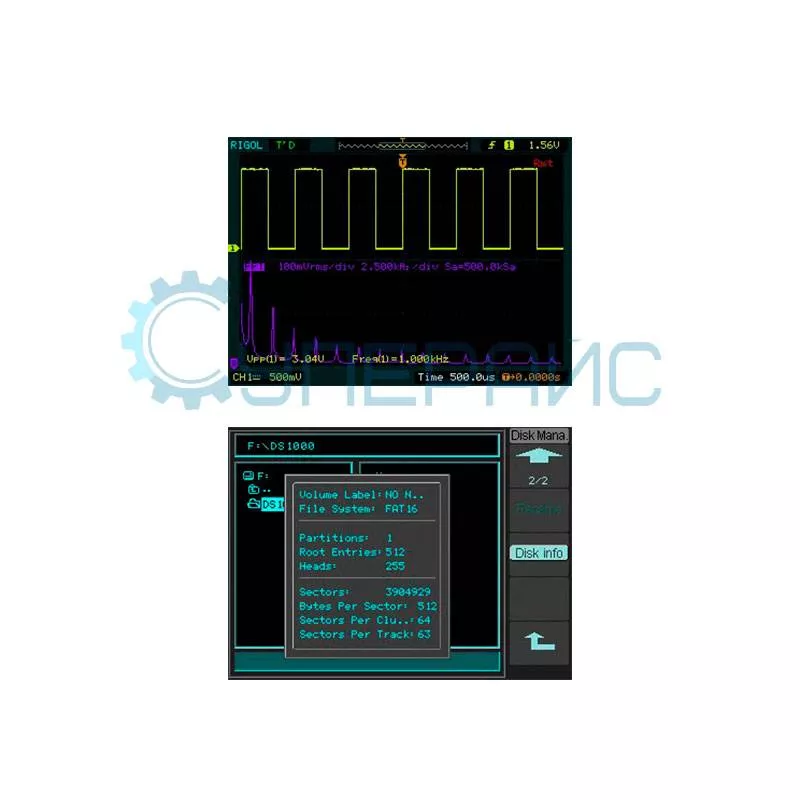

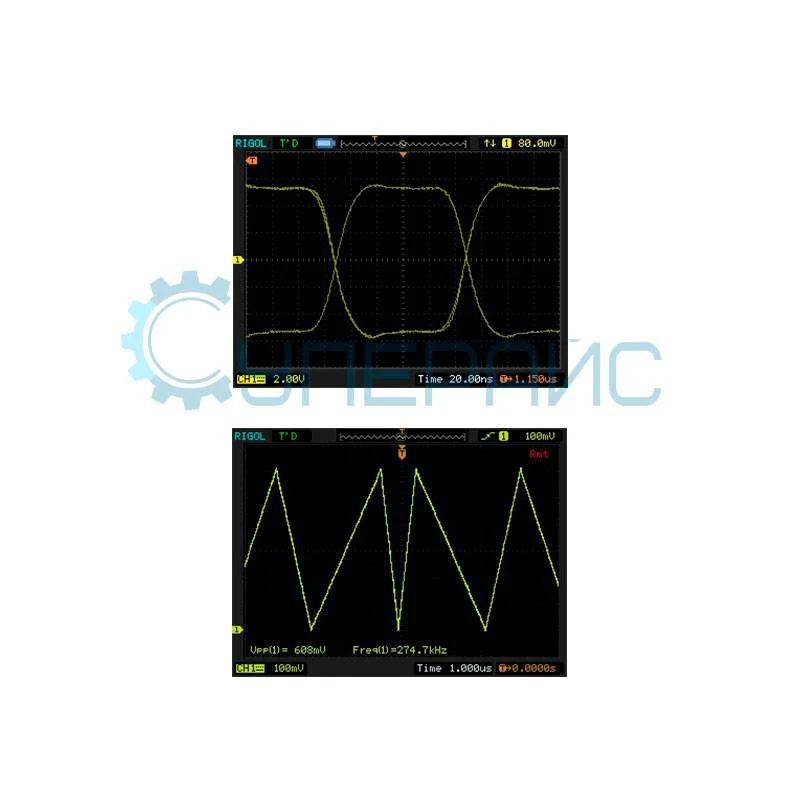

DS1052D
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22785
Модель (серия):
MSO21A
Производитель:
VIMU
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
12
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35226
Модель (серия):
Сталкер 75-24
Производитель:
Радио Сервис
Страна производства:
Россия
Гарантия, мес.:
12
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да
Сохранение результатов тестирования:
Да
Добавить в избранное
Артикул (код товара):
43800
Модель (серия):
SDS3152
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
20 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
82576
Модель (серия):
MO34-250Pro
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
3000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
944
Модель (серия):
UT39E
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
26158
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Нет
Проверка на наличие обрыва :
Нет
Проверка на наличие короткого замыкания:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38152
Модель (серия):
O9
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 2000 А
Макс. ток (DC):
200 мА
Сопротивление:
да
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34222
Модель (серия):
DT-171
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-40
Макс. измеряемая температура, °C:
70°С
Макс. измеряемая влажность, %:
100
Мин. измеряемая влажность, %:
0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20921
Модель (серия):
HO102
Производитель:
HANMATEK
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
42567
Модель (серия):
RDK X5 4GB RoArm Kit
Производитель:
Weixue
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Собранный
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16180
Модель (серия):
T28
Производитель:
SUGON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
120
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
33414
Модель (серия):
D2202CEX+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24161
Модель (серия):
S99 Kit K
Производитель:
SEQURE
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23546
Модель (серия):
ETO3504
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
3000
Благодарственные письма
