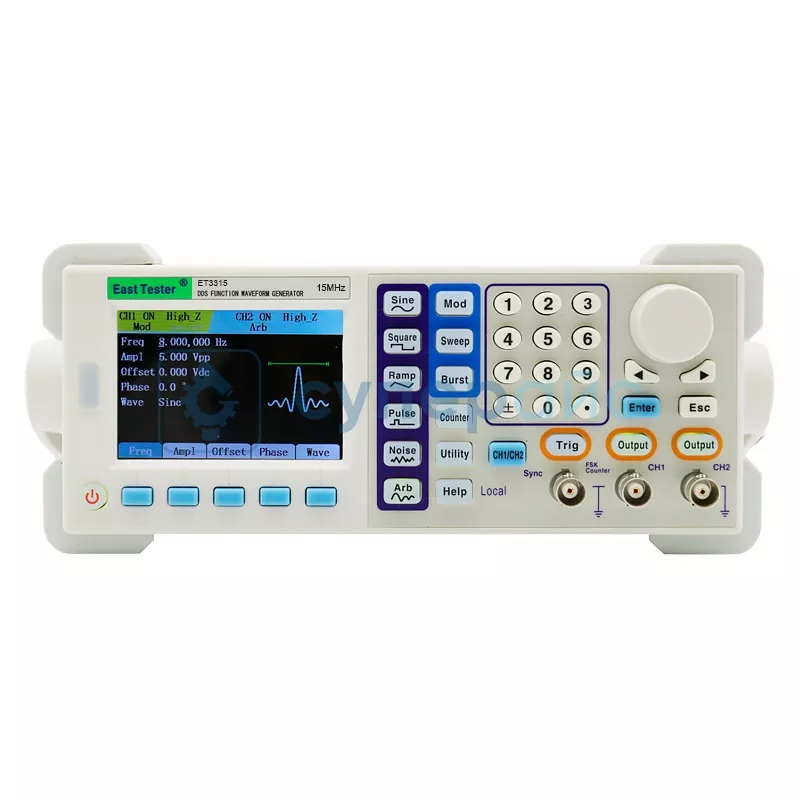

Высокочастотный генератор сигналов East-tester ET3315
Код товара: 27847
Гарантия 12 месяцев
Официальный дистрибьютор East-tester в России
О товаре Точность ±20 ppm
Частотный выход: 1 мкГц - 15 МГц
Частота дискретизации: 200 Мвыб / с
Вертикальное разрешение: 13 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Точность ±20 ppm
Частотный выход: 1 мкГц - 15 МГц
Частота дискретизации: 200 Мвыб / с
Вертикальное разрешение: 13 бит
Технические характеристики East-tester ET3315
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Диапазон частот | 1 мкГц - 15 МГц |
| Вертикальное разрешение | 13 бит |
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные |
| Длина волны | 8192 |
| Память | 50 записей |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 15 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Пилообразный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 100 мкГц - 6 МГц |
| Произвольный сигнал | 1 мкГц - 6 МГц |
| Шум | 7 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 5 ppm |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
<1 МГц: ≥45 дБ 1 МГц - 20 МГц: ≥40 дБ |
| Полное гармоническое искажение | < 0,8% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | < 20 нс |
| Выброс | < 5% |
| Скважность |
≤ 100 кГц: 1% - 99% ≤ 5 МГц: 20% - 80% ≤ 10 МГц: 40% - 60% (разрешение 0,1%) |
| Характеристики пилообразного сигнала | |
| Линейность | ≥ 98% |
| Симметричность | 0 - 100% |
| Характеристики импульсного сигнала | |
| Период фронта | 20 нс - 1 нс |
| Выброс | < 5% |
| Выходной сигнал | |
| Амплитуда |
≤ 10 МГц: 2 мВ - 20 В 10 - 30 МГц: 2 мВ - 10 В 30 МГц: 2 мВ - 5 В |
| Разрешение | 1 мВ (3 бита) |
| Импеданс | 50 Ом |
| Защита от | короткого замыкания, автоматическое отключение при перегрузке |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) |
| Тип | линейный или логарифмический |
| Время развертки | 1 мс - 500 с |
| Источник триггера | внешний, внутренний, ручной |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC) |
| Начальная / конечная фаза | от 0°C до +360°C |
| Время цикла | 1 мкс - 500 с ± 1% |
| Источник запуска | внутренний, внешний, ручной |
| SYNC выход | |
| Уровень | TTL |
| Импеданс | 50 Ом |
| Максимальная частота | 25 МГц |
| Время подъема/спада | < 25 нс |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная |
| Частота | 2 мГц - 20 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная |
| Частота | 2 мГц - 20 кГц |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) |
| Триггерный вход | |
| Диапазон напряжения | 2 - 20 В |
| Ширина импульса | > 100 нс |
| Время отклика | развертка по частоте: < 10 мкс импульсная последовательность: < 500 нс |
| Частотомер | |
| Входной уровень | TTL (100 мВ - 5 В) |
| Диапазон входной частоты | 1 Гц - 100 МГц |
| Общие характеристики | |
| Дисплей | 3,5 дюйма TFT LCD, 480 х 320 |
| Интерфейс | USB, RS232 |
| Рабочая температура | -10 - 40°C, влажность <90% |
| Питание | 220 В ± 10%, 45 - 65 Гц |
| Габариты | 265 x 105 x 305 мм |
| Вес | 2,6 кг |
| Комплектация |
генератор сигнала East-tester ET3315 - 1 шт; кабель питания - 1 шт; BNC кабель - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
