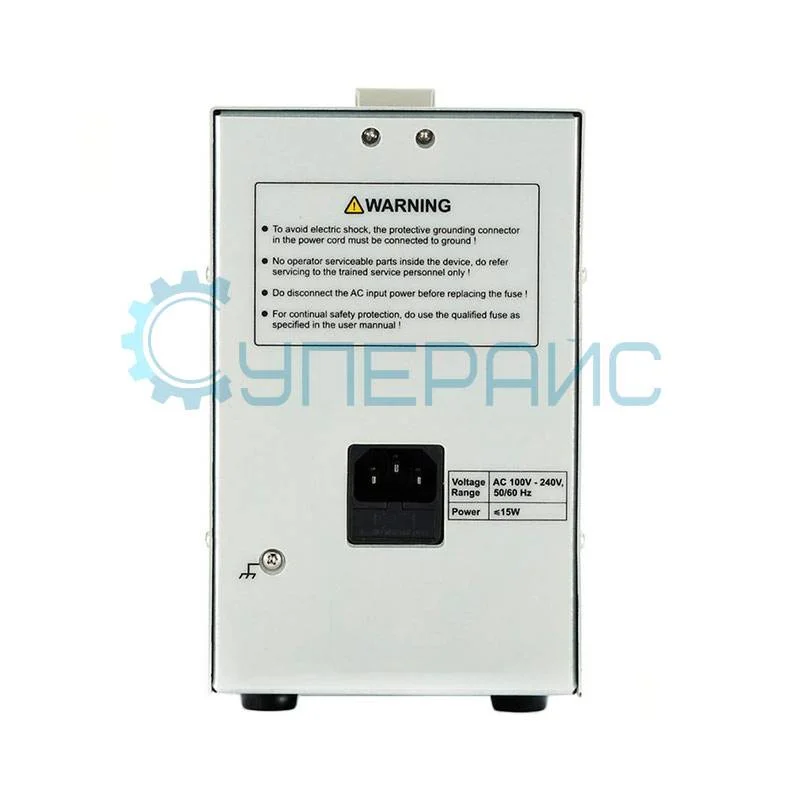

Настольный осциллограф OWON AS201 (1 канал, 20 МГц)
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON AS201
Обучение и научные исследования
Описание OWON AS201
Технические характеристики OWON AS201
| Полоса пропускания |
DC: 0 - 20 МГц AC: 10 - 20 МГц |
| Количество каналов | 1 |
| Максимальная частота дискретизации в реальном времени | 100 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Максимальное входное напряжение | ± 400 В |
| Скорость захвата осциллограмм | 130000 осц. / с |
| Горизонтальная система | |
| Интерполяция формы волны |
sin (х) / х |
| Коэффициент развёртки | 0,05 мкс / дел - 0,1 с / дел, 1, 2, 5 шаг |
| Точность | ± 100 ppm |
| Соотношение | ≥ 2.5:1 |
| Вертикальная система | |
| Вертикальная развёртка | 5 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 30 нс |
| Смещение | ± 10 дел |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Соотношение | ≥ 2.5:1 |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 4 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Источник триггера | внутренний, линейный, внешний |
| Тип триггера | автоматический, нормальный, TV |
| Блокировка триггера | есть |
| Входной импеданс внешнего триггера | 1 МОм ± 2%, 20 пФ ± 5 пФ |
| Максимальное входное напряжение внешнего триггера | 400 В пик - пик |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Триггерный выход зонда компенсатора | |
| Выходное напряжение | 0,5 В ± 2% |
| Частота | прямоугольная волна 1 кГц (± 1%) |
| Система измерения | |
| Режим | X-Y |
| Чувствительность |
Х: 0,5 В / дел Y: 0,1 В / дел - 1 В / дел |
| Полоса пропускания (-3 дБ) |
DC: 0 - 1 МГц AC: 10 Гц - 1 МГц |
| Общие характеристики | |
| Тип дисплея | 3.7 дюймов TFT LCD - экран, 320 * 240 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 1 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 390 x 180 x 250 мм |
| Вес нетто | 1,8 кг |
| Вес брутто | 2,4 кг |
| Комплектация |

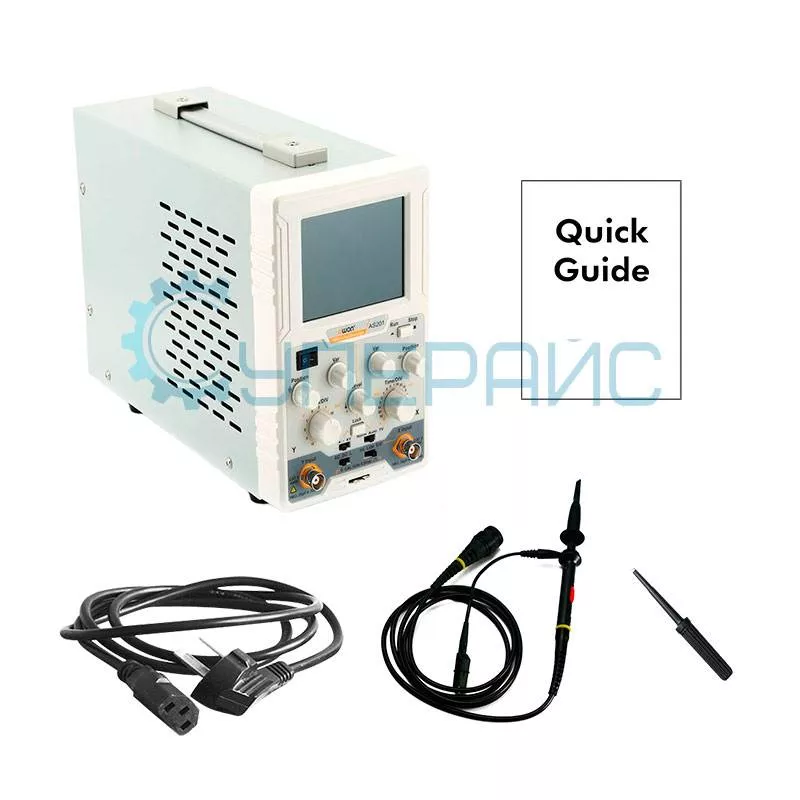

цифровой осциллограф OWON AS201 - 1 шт щуп для осциллографа - 1 шт кабель питания - 1 шт щуп регулировки - 1 шт инструкция по эксплуатации - 1 шт |

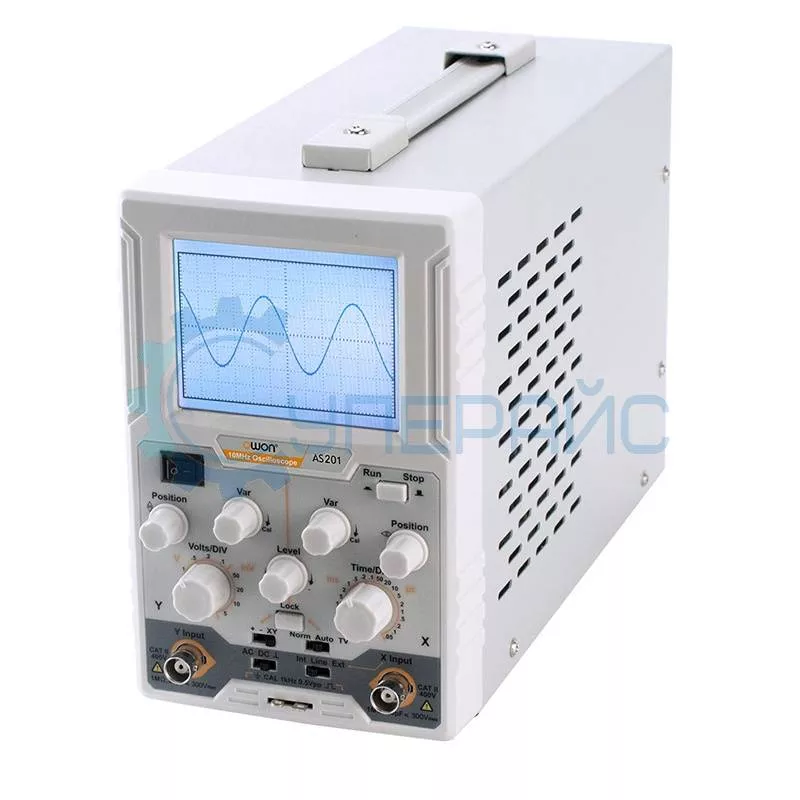

Настольный осциллограф OWON AS201: доступное решение для точных измерений
OWON AS201 — одноканальный осциллограф с полосой пропускания 20 МГц, разработанный для базового анализа сигналов, ремонта электроники и образовательных задач. Его интегральный подход сочетает компактность, простоту использования и точность измерений, что делает модель востребованной в мастерских и лабораториях.
Технические характеристики:
- Полоса пропускания: 20 МГц.
- Частота дискретизации: 100 МВыб/с.
- Скорость захвата осциллограмм: 130 000/с.
- Дисплей: 3.7-дюймовый TFT LCD (320×240 пикселей).
- Входное напряжение: ±400 В.
- Вес: 1.8 кг.
Особенности и преимущества
Модель AS201 подходит для анализа звуковых сигналов и работы с низкочастотными схемами. Её вертикальная развёртка (5 мВ/дел – 10 В/дел) и интерполяция sin(x)/x обеспечивают точное отображение формы волн, что критично при диагностике усилителей и аудиокомпонентов. Встроенный усилитель с входным импедансом 1 МОм минимизирует искажения, а защита от перенапряжения (±400 В) гарантирует безопасность при работе с высоким напряжением.
Система синхронизации поддерживает триггеры по фронту, видео (NTSC/PAL/SECAM) и внешним сигналам, что упрощает фиксацию сложных осциллограмм. Благодаря частоте дискретизации 100 МВыб/с и времени нарастания ≤30 нс устройство быстро реагирует на изменения сигнала, что важно при исследовании импульсных процессов.
Практическое применение
OWON AS201 — доступный инструмент для образовательных учреждений и мастерских. Он эффективен при ремонте бытовой техники, тестировании интегральных схем и настройке аудиооборудования. Компактные габариты (288×192×117 мм) и малый вес позволяют легко разместить осциллограф на рабочем столе, а в комплектацию входят все необходимые аксессуары: щупы, кабель питания и инструкция.
