Осциллограф цифровой OWON ADS3204A
108 170 ₽
108 170 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
82360
Модель (серия)
ADS3204A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3204A
Общие данные
Артикул (код товара)
82360
Производитель (бренд)
Модель (серия)
ADS3204A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type B
LAN
HDMI
BNC
USB type C
USB type B
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON ADS3204A
Технические характеристики OWON ADS3204A
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 2,5 ГВыб/с (2 канала), 1,25 ГВыб/с (4 канала) |
| Режимы сбора данных | Sample, Peak, High Res, Average, Segmentation |
| Скорость захвата сигналов | 50 000 осц./сек |
| Входные характеристики | |
| Вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Коэффициент затухания зонда | 1X, 10X, настраиваемый (1uX - 1MX) |
| Максимальное входное напряжение (1 МОм) | ≤ 300 Vrms |
| Максимальное входное напряжение (50 Ом) | ≤ 5 Vrms |
| Вертикальная чувствительность | 500 мкВ/дел - 10 В/дел |
| Вертикальное разрешение | 12 бит |
| Время нарастания | ≤ 1,75 нс |
| Точность усиления постоянного тока | ≤ 1,5% (при ≥ 5 мВ) |
| Изоляция каналов (50 Гц / 10 МГц) | 100:1 / 40:1 |
| Горизонтальная система | |
| Горизонтальный масштаб | 500 пс/дел - 1000 с/дел |
| Глубина памяти (макс.) | 100 Мб |
| Интерполяция | Sinx/x, x, Auto |
| Система запуска | |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Источники запуска | CH1, CH2, EXT, EXT/5, AC Lines |
| Режимы запуска | Auto, Normal, Single |
| Задержка запуска (Holdoff) | 100 нс - 10 с |
| Измерения | |
| Автоматические измерения | 43 вида |
| Измерения курсором | △V, △T, △V&△T |
| Математические функции | +, -, ×, ÷, FFT, Intg(), Diff(), Sqrt(), цифровые фильтры |
| Режим XY | есть |
| Декодирование шин | RS232/UART, I2C, SPI, CAN, LIN (2 декодера) |
| Счетчик | частота, период (источник: CH1, CH2) |
| Вольтметр (DVM) | AC RMS, DC (источник: CH1, CH2) |
| Pass/Fail тестирование | есть |
| Цветовая градация (Color Grade) | есть |
| Генератор сигналов | |
| Максимальная частота (синус) | 50 МГц |
| Вертикальное разрешение | 14 бит |
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise, Arbitrary |
| Модуляция | AM, FM, PM, FSK |
| Амплитуда | 2 мВ - 6 В |
| Общие характеристики | |
| Дисплей | 10.1" TFT LCD, 1024 × 600, емкостный сенсор |

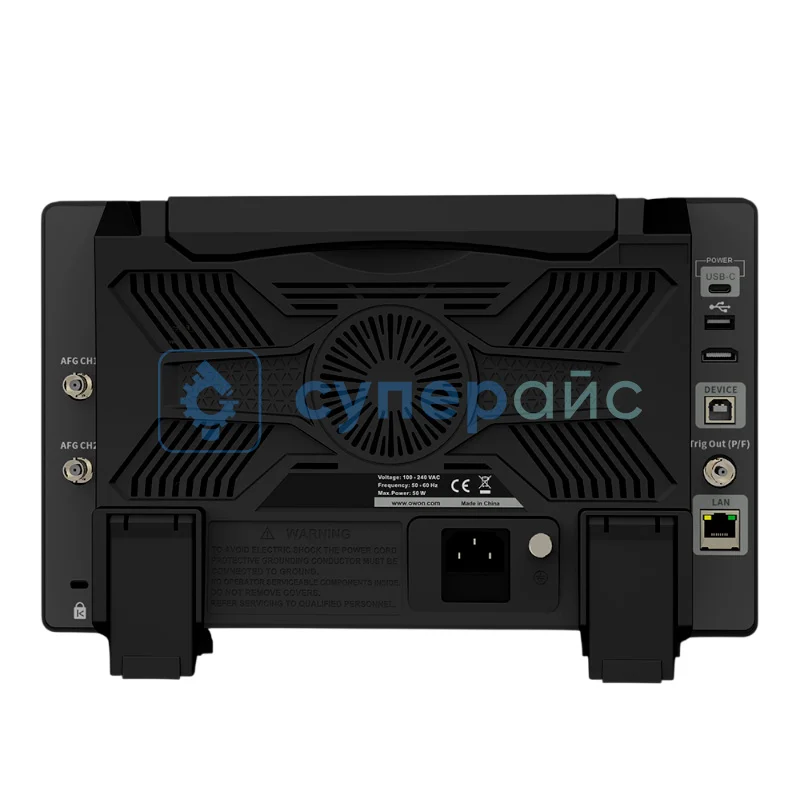

| Интерфейсы | USB Host, USB Device, LAN, HDMI, Trig Out (P/F) |
| Питание | USB-C |
| Потребляемая мощность | < 35 Вт |
| Рабочая температура | 0 - 40 °C |
| Габариты | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |

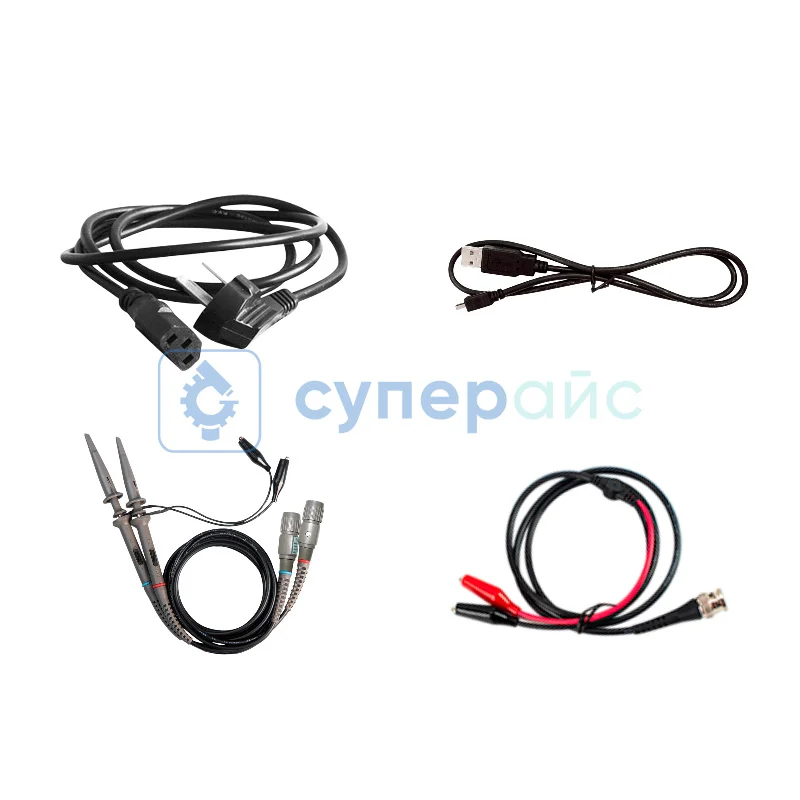

| Комплектация |
осциллограф OWON ADS3204A – 1 шт провод BNC - зажим «крокодил» – 1 шт сетевой кабель – 1 шт щуп – 1 шт USB-кабель – 1 шт руководство пользователя – 1 шт |
Документация и ПО OWON ADS3204A
Название
Язык
Версия
Размер и тип
Программное обеспечение для цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
58,2 МБ,
RAR
RAR
Руководство по программированию цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
597 КБ,
PDF
Краткое руководство по эксплуатации цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
4,58 МБ,
PDF
Руководство пользователя цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
12,4 МБ,
PDF
Показать больше
Показать меньше
Отзывы OWON ADS3204A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17397
Модель (серия):
S1005
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11792
Модель (серия):
KL5100
Производитель:
KUNKIN
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
30
Вход. мощность (макс), Вт:
200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38907
Модель (серия):
SDS215S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤2,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22531
Модель (серия):
MSO7024
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18452
Модель (серия):
DHO4404
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
400
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤875
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21333
Модель (серия):
MSO5204
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18453
Модель (серия):
DHO4804
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
800
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤0,5
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44992
Модель (серия):
CH9712A+
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
44989
Модель (серия):
CH9711+
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42004
Модель (серия):
XU-AFS2
Производитель:
Xiuilab
Страна производства:
Китай
Гарантия, мес.:
12
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43705
Модель (серия):
MPS-1009
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
180
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42238
Модель (серия):
LGDJ-L6
Производитель:
Labshark
Страна производства:
Китай
Гарантия, мес.:
12
НДС 22%
Добавить в избранное
Артикул (код товара):
31031
Модель (серия):
DC-152
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
30
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37998
Модель (серия):
DAL40
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. дальность измерения, м:
60
Точность измерения:
± 1,0 мм
Встр. измерительная рулетка:
Нет
Система автовыравнивания:
Да
Диапазон нивелирования 360°:
Есть
Добавить в избранное
Артикул (код товара):
45284
Модель (серия):
BS6000iOE
Производитель:
Merobs
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
37194
Модель (серия):
1-2
Производитель:
Aopre
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
38674
Модель (серия):
DSOX1204G
Производитель:
Keysight
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39344
Модель (серия):
MPD-4303S
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
90
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Четырехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19121
Модель (серия):
MPS-30104
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Четырехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28240
Модель (серия):
33500-176
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Диаметр головки камеры, мм:
7,6
Длина зонда, м:
1
Разрешение изображения:
1920 х 1080
Встроенная подсветка:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3286
Модель (серия):
MSO5074FG
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
3681
Модель (серия):
DP711
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Мощность, Вт:
150
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16226
Модель (серия):
M1-MAX
Производитель:
M-Triangel
Страна производства:
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
82360
Модель (серия):

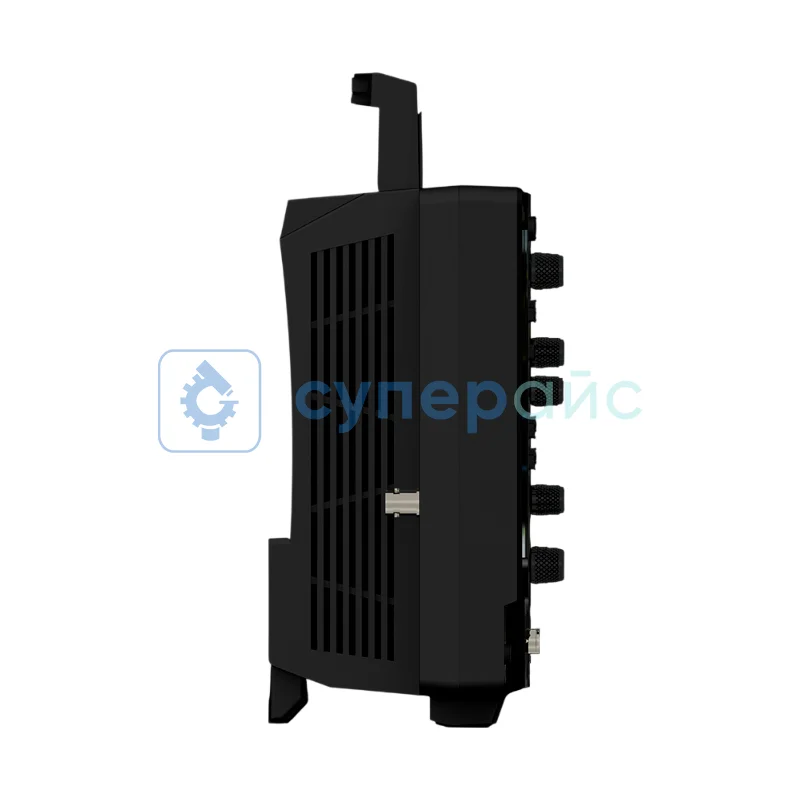

ADS3204A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2500
Время нарастания, нс:
≤1,75
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27394
Модель (серия):
SDS2204X Plus
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
