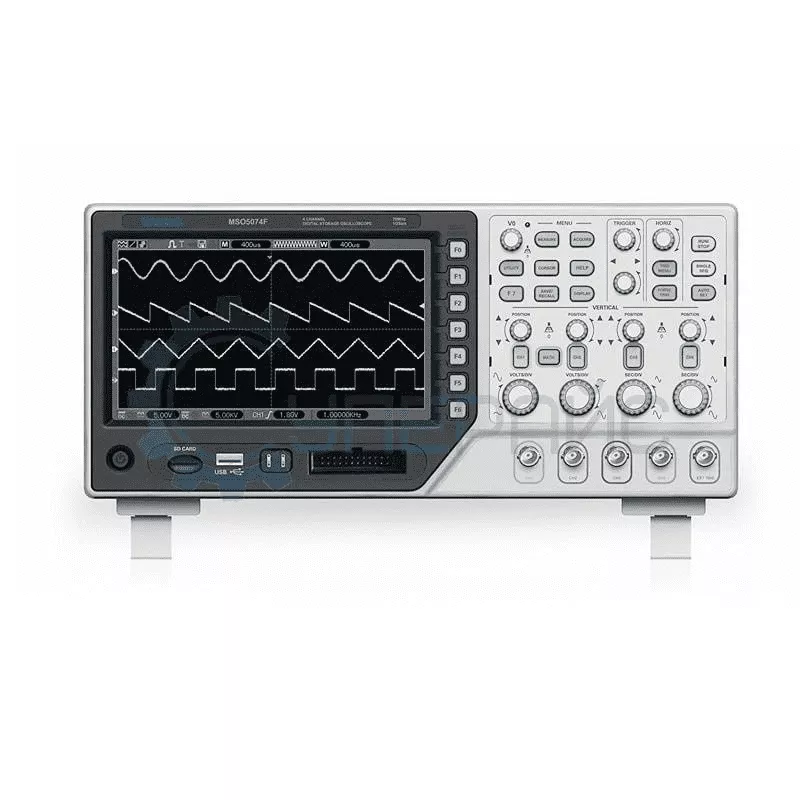

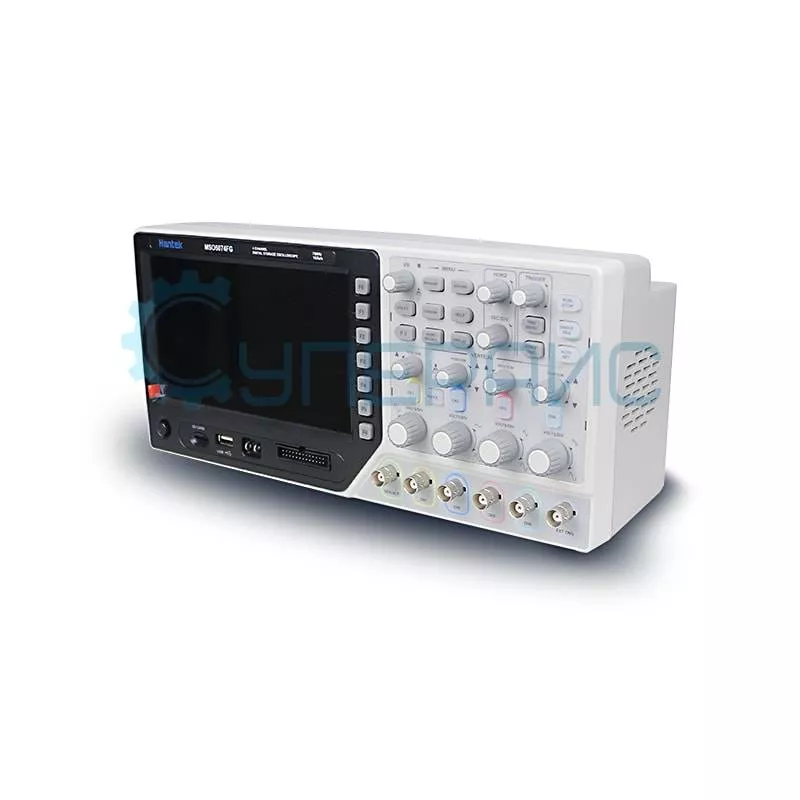

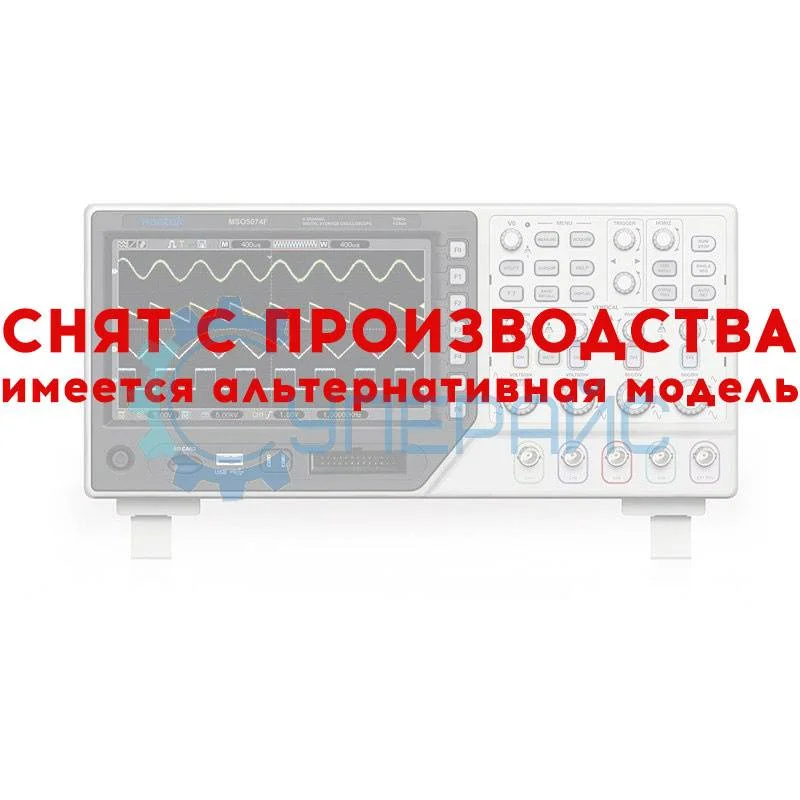

Цифровой осциллограф Hantek MSO5074FG (4 канала х 70 МГц)
Код товара: 3286
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Количество каналов: 4
Полоса пропускания: 70 МГц
Частота дискретизации:1 ГВыб/с
Глубина памяти: 1 М
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 4
Полоса пропускания: 70 МГц
Частота дискретизации:1 ГВыб/с
Глубина памяти: 1 М
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 4 |
| Аналоговая пропускная способность | 70 МГц |
| Время нарастания | 5 нс |
| Входной импеданс | 1 M |
| Связь на входе | AC, DC and GND |
| Разрешение по вертикали | 8 бит |
| Чувствительность | 2 мВ/дел - 5 В/дел |
| Максимальное входное напряжение (вход 1:1) |
КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше Для несинусоидального сигнала пик должен быть менее 45В Превышение 30В болжно быть менее 100мс Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше |
| Частота дискретизации |
Одноканальный режим – 1 ГВыб/с Двухканальный режим – 0,5 ГВыб/с |
| Эквивалентная дискретизация | 25 ГГц |
| Коэффициент развертки | 4 нс/дел - 40 с/дел |
| Память | 1M |
| Точность временной задержки | 50ppm |
| Точность усиления по DC |
± 4% для диапазона 5 мВ/дел - 2 мВ/дел ± 3% для диапазона 5 В/дел - 10 мВ/дел |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Время задержки | 100 нс-10 с |
| Чувствительность триггера (по фронту) |
DC: CH1/CH2 (типично) 1 дел от DC до 10 МГц; 1,5 дел от 10 МГц EXT(типично) 200 мВ от DC до 40 МГц EXT/5(типично) 1 В от DC до 40 МГц AC: Ослабляет сигналы ниже 10 Гц HF Reject: ослабляет сигнал выше 80 кГц LF Reject: ослабляет сигнал ниже 150 кГц Noise Reject: уменьшает чувствительность триггера |
| Диапазон уровня триггера |
CH1,CH2: ± 8 делений от центра экрана EXT: ± 1,2 В EXT/5: ±6 В |
| Точность уровня триггера |
типично (для сигнала в фронтом около 20 нс) CH1,CH2: ± (0,3 дел * В/дел) (в пределах 4 делений от центра) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Условия по наклону | тогда >,<,=, не = по позитивному и негативному наклону |
| Время установки | 20 нс – 10 с |
| Условия по импульсу | >,<,=,не =, позитивный или негативный |
| Ширина импульса | 20 нс - 10 с |
| Условия по видео | строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения |
Ручные: разность напряжений, разность времени, частота Трассировка: напряжение и время по точкам сигнала |
| Обработка сигнала | CH1± CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Характеристики логического анализатора | |
| Количество каналов | 8 |
| Импеданс | 200 К (C=10p) |
| Входное напряжение | от -60 до 60 В |
| Порог логического уровня | от -8 до 8 В |
| Частота дискретизации | 500 Мгц |
| Совместимые сигналы | TTL,CMOS,ECL |
| Память | 512 К |
| Курсорные измерения | дельта-V, дельта-T, 1/T в Гц |
| Измерения | Период и частота |
| Запись позиции | refA, refB |
| Триггер | Фронт, ширина импульса (равно, не равно, больше, меньше, позитивный, негативный), тип кода (H,L,X), продолжительность, последовательность, повтор |
| Характеристики генератора (вывод сигнала произвольной формы) | |
| Частота | от 0 до 25 Мгц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 4К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | < 30ppm |
| Амплитуда | +3.5V Max |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50 мА I пик = 50 мА |
| Пропускная способность | 25 МГц |
| Искажения | -50 dBc (1 КГц), -40 dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400 m до 18 V (от пика до пика) |
| Развязка | DC |
| Точность частоты | ± ошибка базы времени ± отсчет |
| Входной импеданс | > 100 К |
| Генератор шаблонов сигнала | |
| Разрешение | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, цветной (TFT), 800 × 480 пикселей |
| Программное обеспечение | Windows 2000, XP, Vista, Windows7 |
| Интерфейсы передачи данных | USB 2.0 Full Speed |
| Питание | 100 - 240 В, 45/66 Гц, предохранитель 2A, T, 250 В |
| Потребляемая мощность | 30 Вт |
| Габариты | 385 мм х 200 мм х 245 мм |
| Вес нетто | 3500 г |
| Комплектация |

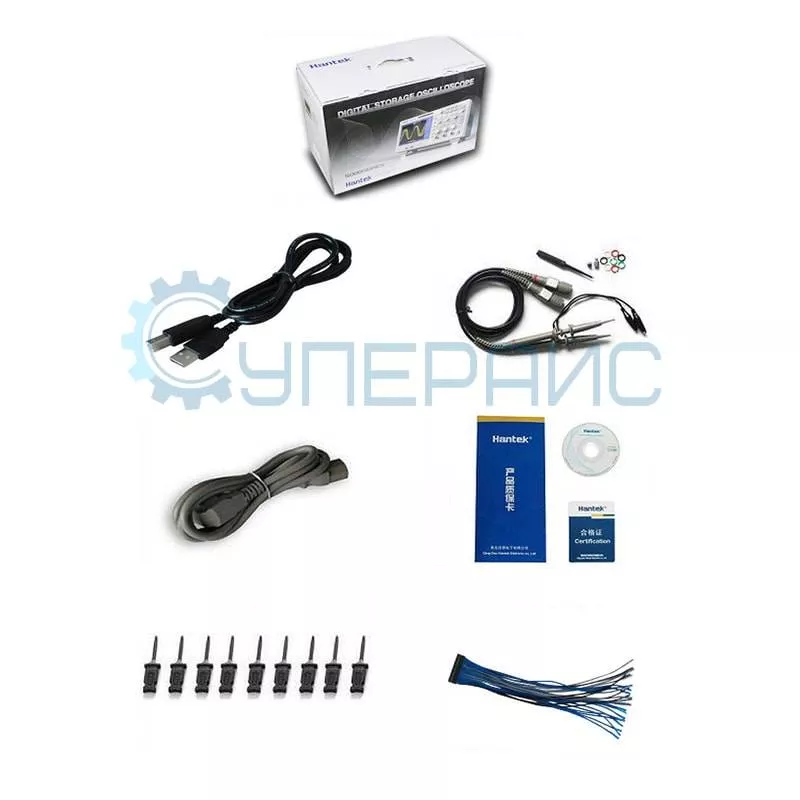

настольный осциллограф Hantek MSO5074FG – 1 шт щупы PP-80 – 1 комплект микрокрючки – 1 комплект кабель-шина анализатора – 1 шт BNC кабель – 1 шт кабель USB – 1 шт сетевой шнур питания – 1 шт |
Производительный осциллограф с логическим анализатором и встроенным генератором Hantek MSO5074FG

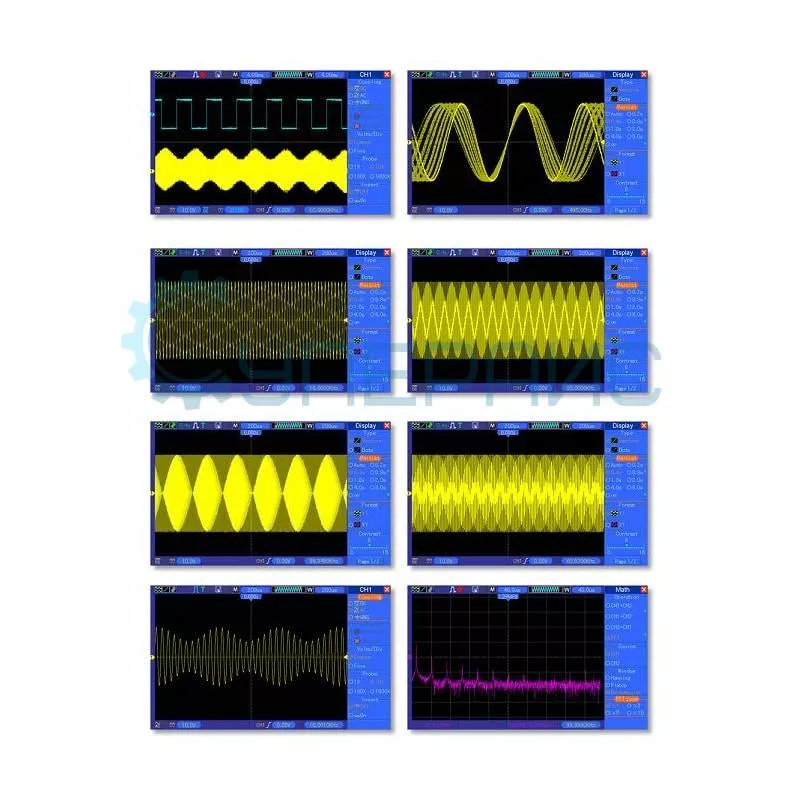

Комбинированный осциллограф компании Hantek объединил в себе четыре встроенных приборов, каждый с исключительной производительностью для решения сложных задач, а именно осциллограф, генератор сигналов, встроенный логический анализатор и частотомер. Прибор оборудован мощными средствами синхронизации, дополнительными функциями запуска, возможностями поиска и анализа сигналов шин.

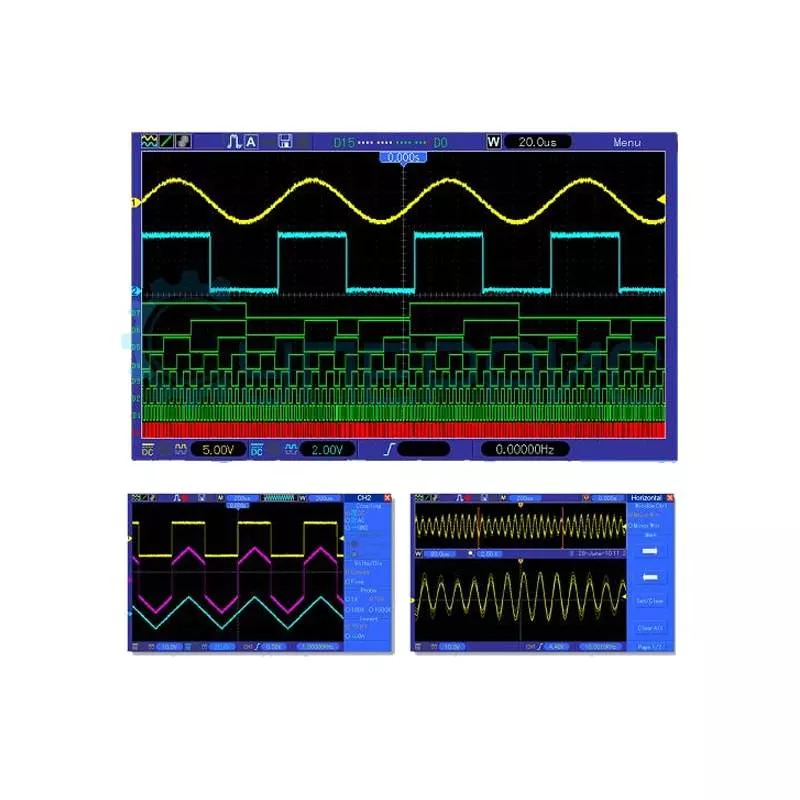

Модель осциллографа смешанных сигналов с полосой пропускания в 70 МГц и частотой дискретизации 1 Гвыб/сек (при задействовании одного канала) имеет четыре входных канала и восемь цифровых каналов для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек. Наличие логического анализатора позволяет использовать MSO5074FG для проектирования и отладки устройств со смешанными сигналами, в которых применяются известные последовательные шины и беспроводные интерфейсы.
Прибор обладает высокой скоростью захвата осциллограмм, что обеспечивает высокую вероятность обнаружения недолговременно возникающих проблем, весьма распространенных в цифровых системах: рантов, нарушений синхронизации и многих других. Встроенный одноканальным генератор сигналов с максимальной частотой до 25 МГц идеален для имитации сигналов датчиков в процессе отладки или для добавления шума к полезным сигналам при моделировании неблагоприятных условий. Также имеется встроенный частотомер.

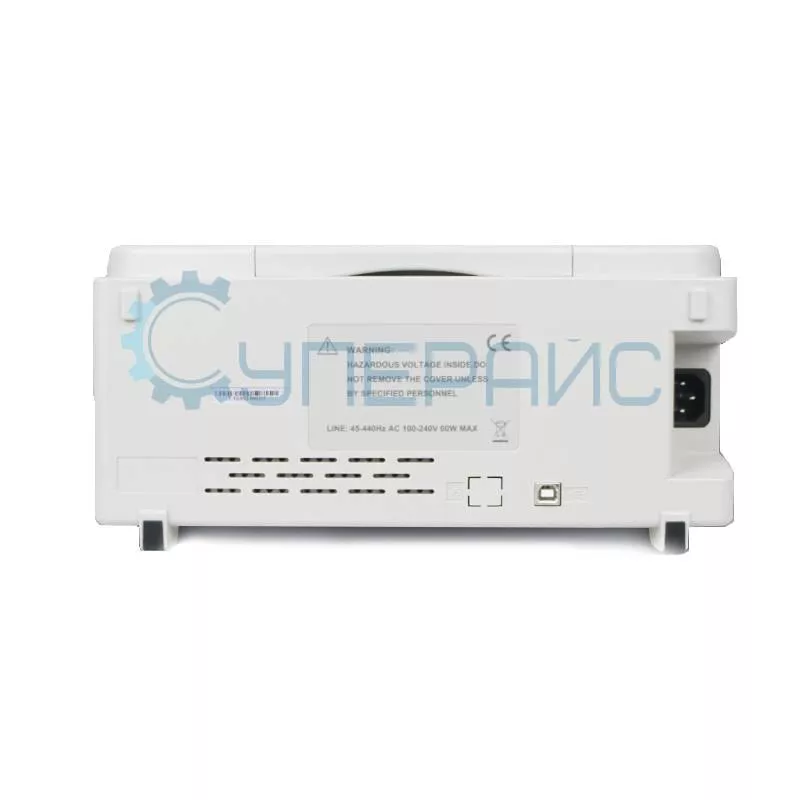

К числу несомненных достоинств этой модели следует отнести сравнительно низкий уровень собственного шума, компактный дизайн и малые габариты. Большой цветной дисплей позволяет рассмотреть мельчайшие подробности сигнала, а наличие USB интерфейса дает возможность подключить устройство к компьютеру, что позволяет более углубленно изучать схемы. Программное обеспечение, работающее под управлением Windows, обеспечивает передачу настроек, осциллограмм и снимков экрана.
Данную модель можно считать идеальным средством для анализа сигналов одновременно по нескольким каналам для лабораторий с ограниченным бюджетом. Данный комбинированный осциллограф, в котором использовано решение "4 в 1", позволяет минимизировать пространство, занимаемое измерительными приборами, что значительно снижает расходы на производственное тестирование и диагностику и предлагает пользователям непревзойденные возможности по доступной цене.
Статьи и инструкции:Программное обеспечение:
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
