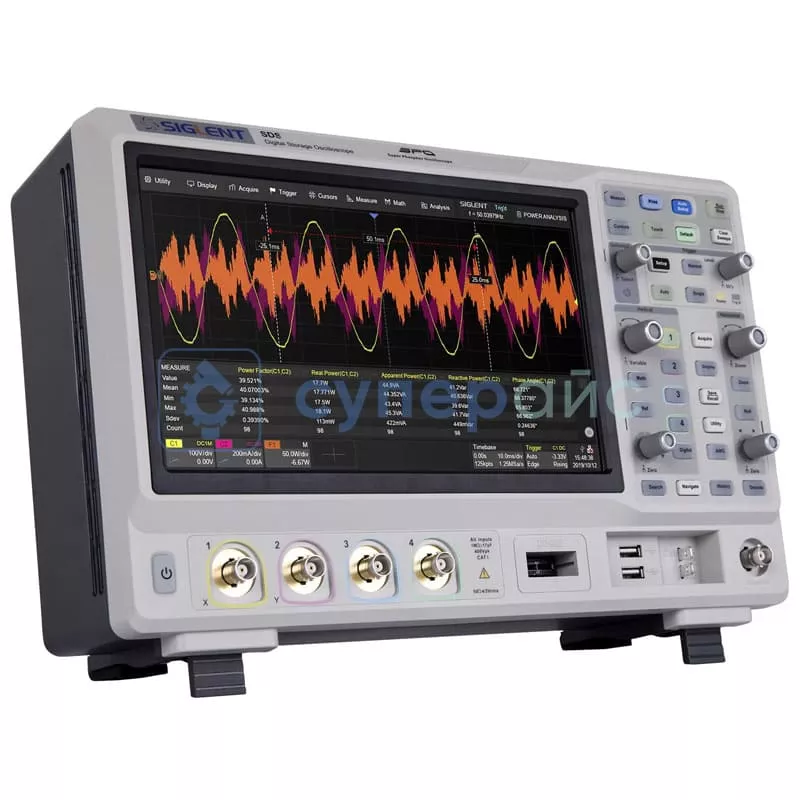

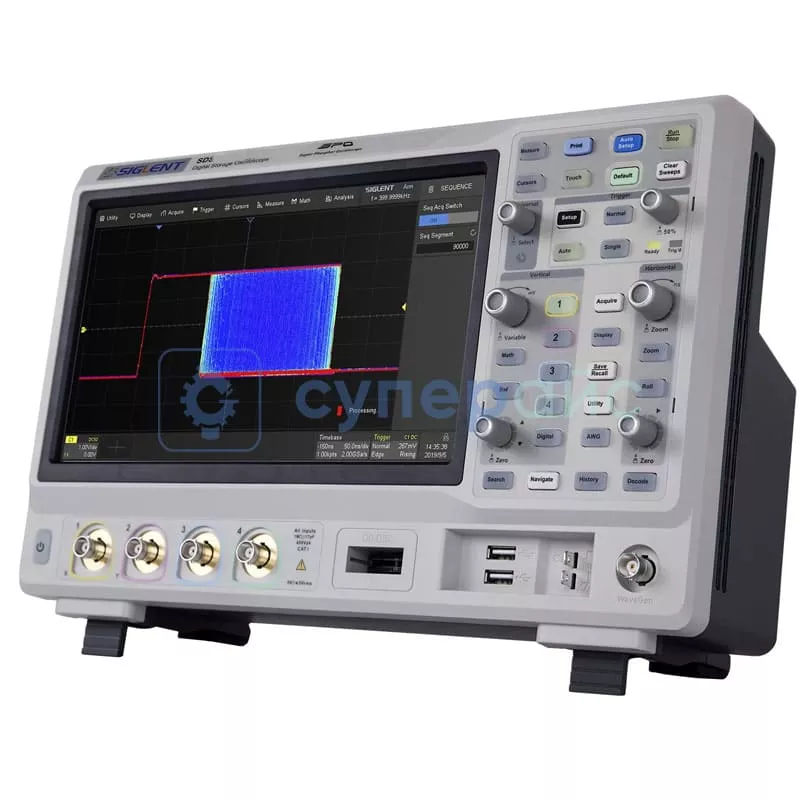

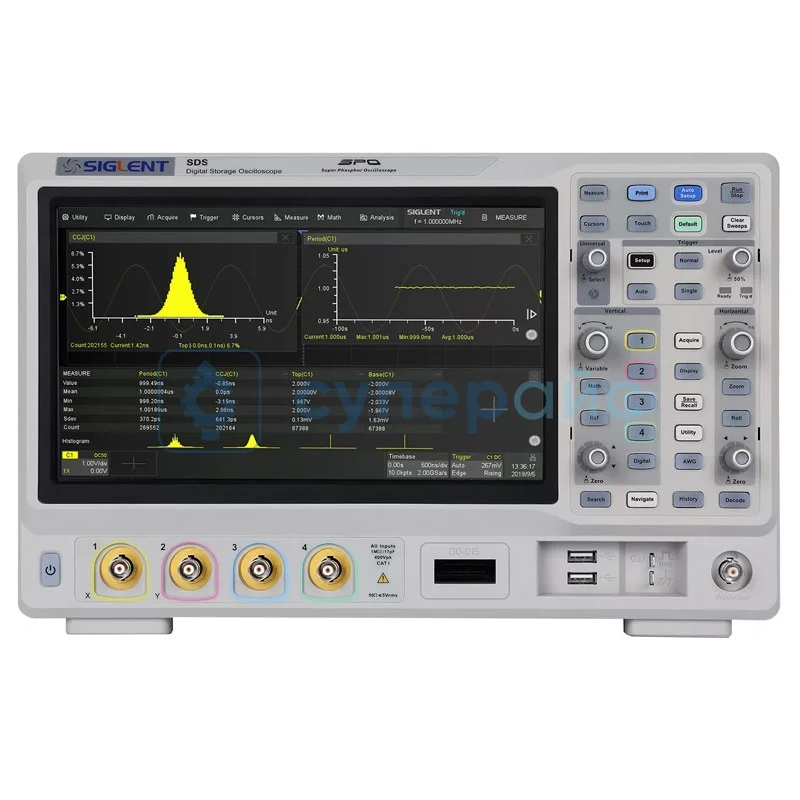

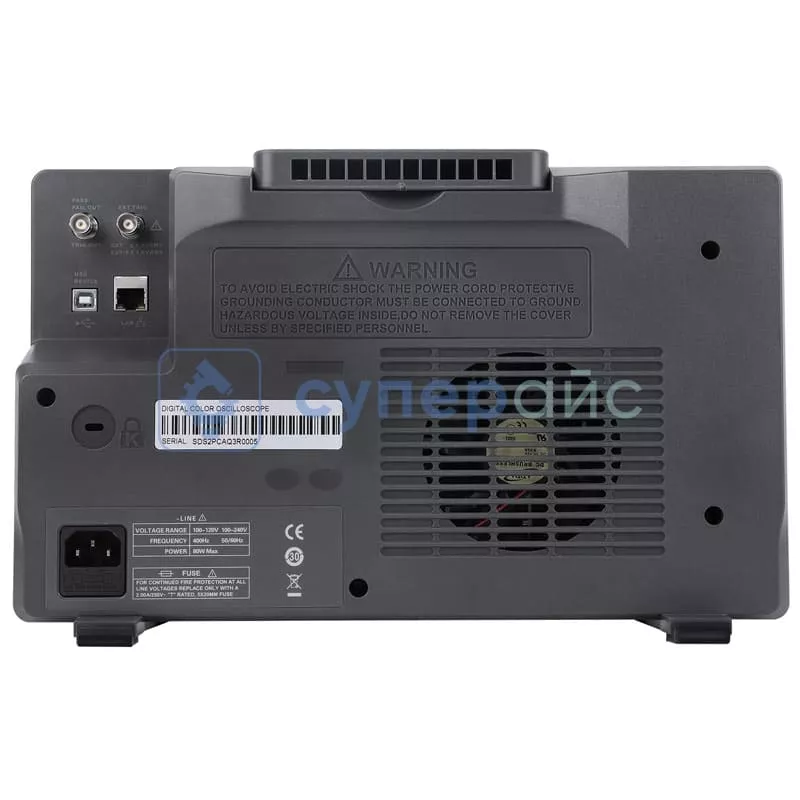

Осциллограф Siglent SDS2204X Plus
Код товара: 27394
Гарантия 12 месяцев
О товаре Поддержка автоматической настройки
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c
368 859 руб.
368 859 руб.
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка автоматической настройки
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c
Технические характеристики Siglent SDS2204X Plus
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 2000 Мвыб / с |
| Глубина памяти | 200 Мбит / c |
| Время нарастания | 1,7 нс |
| Типы триггеров | край, наклон, импульс, окно, рант, интервал, выпадение, шаблон, видео и последовательный |
| Пиковое обнаружение | 1 нс |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD1553B, SENT и Manchester протокол |
| Интерполяция формы волны | Sin (x) / x |
| Интеллектуальный триггер | есть |
| Последовательный запуск и декодер шины | есть |
| Скорость захвата формы волны | 120 000 wfm/s (нормальный режим), 500 000 wfm/s (последовательный режим) |
| 10 типов сочетаний клавиш с одной кнопкой | есть |
| Поддержка автоматической настройки | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Функция автоматического измерения по 50 параметрам | есть |
| Высокоскоростная аппаратная функция Pass/Fail | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддерживает веб-управление и виртуальную панель управления | есть |
| Входные параметры | |
| Сопротивление |
DC1 МОм: (1 MОм ± 2 %) || (17 pF ± 2pF) DC50 Ом: 50 Ом ± 1 % |
| Максимальное входное напряжение | 1 МОм ≤400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤5 Вср.кв., ±10 В пик |
| Изоляция канала | DC - Max BW: > 40 дБ |
| Ослабитель зонда | 1X, 10X, 100X, пользовательский |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 200 МГц |
| Вертикальное разрешение | 8-битный, 10-битный режим (с типичной полосой пропускания 100 МГц) |
| Вертикальная шкала (зонд 1 X) |
1 МОм: 500 мкВ/дел – 10 В/дел 50 Ом: 500 мкВ/дел – 1 В/дел |
| Диапазон смещения (зонд 1 X) |
500 мкВ/дел ~ 100 мВ/дел: ± 2 В 102 мВ/дел ~ 1 В/дел: ±20 В 1,02 В/дел ~ 10 В/дел: ±200 В |
| Ограничение пропускной способности |
20 МГц (-0, +20%) 200 МГц (-0, +20%) |
| Равномерность полосы пропускания |
10 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 5 Гц (на входе BNC) |
| SFDR, включая гармоники | ≥ 40 дБ |
| Точность усиления постоянного тока | ≤ 3,0% |
| Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Время подъема | типичное значение 1 нс |
| Перерегулирование (импульс 500 пс) | < 12 % |
| Горизонтальная система | |
| Масштаб временной развертки |
1 нс/дел – 1000 с/дел 0,5 нс/дел – 1000 с/дел при установленной опции полосы пропускания 500 МГц |
| Перекос канала | < 100 пс |
| Оценка интенсивности | 256 уровней |
| Формат отображения | YT, XY, Roll (≥ 50 мс/дел) |
| Горизонтальный диапазон | 10 div |
| Точность временной базы | ± 1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения |
| Режим сканирования | 50 мс / дел ~ 100 с / дел |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Диапазон уровня триггера |
внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В EXT/5: ± 3,05 В |
| Диапазон удержания | 8 нс 〜 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ±0,2 дел. внешний: ±0,3 дел. |
| Джиттер | < 200 пс |
| Чувствительность триггера |
> 10 мВ/дел: ±0,26 дел. ±0,33 дел. 5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел. ≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел. |
| Смещение триггера |
предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 5000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / EXT / (EXT/5) / линия переменного тока / D0~D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Сигнал | SCL，SDA |
| Адрес | 7 бит, 10 бит |
| Декодированные кадры (макс.) | 2000 |
| SPI-триггер | |
| Сигнал | CLK，MISO，MOSI，CS |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер UART | |
| Сигнал | RX / TX |
| Ширина данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1 бит, 1,5 бит, 2 бита |
| Уровень холостого хода | низкий, высокий |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Декодированные кадры (макс.) | 3000 |
| CAN-FD триггер (опционально) | |
| Источник | все каналы |
| Номинальная скорость передачи данных | 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский |
| Скорость передачи данных | 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский |
| Декодированные кадры (макс.) | 1000 |
| FlexRay триггер (опциональное) | |
| Источник | все каналы |
| Скорость передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, настраиваемый |
| Декодированные кадры (макс.) | 1000 |
| MIL-STD-1553B (опциональное) | |
| Источник | все каналы |
| Декодированные кадры (макс.) | 10,000 |
| Manchester (опциональное) | |
| Источник | все каналы |
| Скорость передачи данных | 500 бит/с~5 Мбит/с |
| Автоматическое измерение | |
| Источник | все каналы, D0~D15, F1~F2, ссылка, история, Z1~Z4 |
| Режимы | простой, продвинутый |
| Диапазон | экран, ворота |
| Вертикальный | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальный | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute, Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, tsu@R, tsu@F, th@R, th@F |
| Статистика | Current, Mean, Min, Max, Sdev, Count, Histogram, Trend, Track |
| Курсор | |
| Источник | CH1~CH4, D0~D15, математика, ссылка |
| Тип |
ручной: время X1, X2, (X1-X2), (1/ΔT) напряжение/ток: Y1, Y2, (Y1-Y2) Трек: время X1, X2, (X1-X2) измерение: указывает измерение определенного параметра |
| Математические функции | |
| Операция | + , - , * , / , БПФ , d/dt , ∫ dt , √ |
| БПФ |
длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2. jкно: прямоугольное, блэкмана, Хеннинга, хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| БПФ-дисплей | полный экран, разделенный, эксклюзивный |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Номер события |
YT: 700 ROLL: без ограничений остановка после ROLL: 700 |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Расширение полосы пропускания до 500 МГц (опционально) | |
| Каналы | 2 (CH1&CH3, CH1&CH4, CH2&CH3 или CH2&CH4) |
| Пропускная способность (-3 дБ) 50 Ом | 500 МГц |
| Время нарастания | 800 пс |
| Частота дискретизации | 2 Гвыб/с |
| Разрешение | 8-битный, 10-битный режим (с типичной полосой пропускания 100 МГц) |
| Глубина памяти | 200 Мбит/с |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Генератор форм волны (опциональное) | |
| Канал | 1 |
| Максимальная выходная частота | 50 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 50 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device (USBTMC), LAN VXI-11/Telnet/Socket, Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 〜 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 80 Вт макс., 50 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 352 х 224 х 111 мм |
| Вес нетто | 3,9 кг |
| Вес брутто | 4,95 кг |
|
Комплектация |

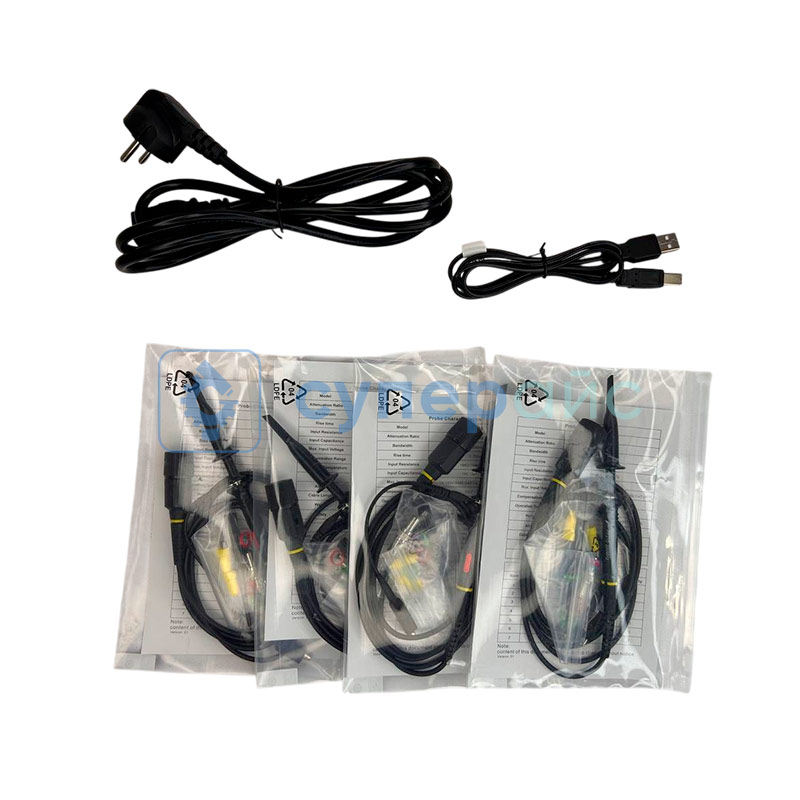

осциллограф Siglent SDS2204X Plus - 1 шт |
|
пассивный зонд - 4 шт; USB кабель - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон измерения индуктивности: 0,01 мкГн - 9999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Входное напряжение : 0 - 120,00 В
Входной ток: 0 - 30,000 А
Входная мощность: 300 Вт
Разрешение: 0,1 мВ / 0,1 мА
Широкий интерфейс: LAN, USB, RS232
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Более 170 протоколов синтаксического анализа
Максимальная частота дискретизации: 1000 МГц
Количество каналов: 16
Встроенная память: 3,5 G
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Время нарастания менее 1 нс
Количество каналов: 4 + 16 цифровых (опционально)
Полоса пропускания: 350 МГц
Частота дискретизации: 8 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Поддержка различных SCPI команд дистанционного управления
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 100 МВыб/с
Выбор источника синхронизации
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
