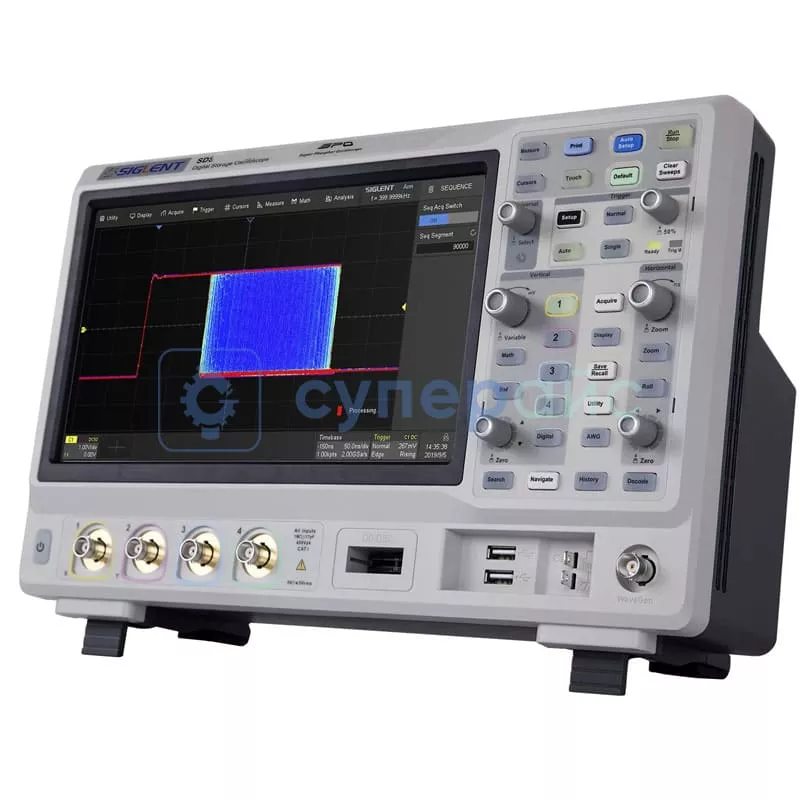

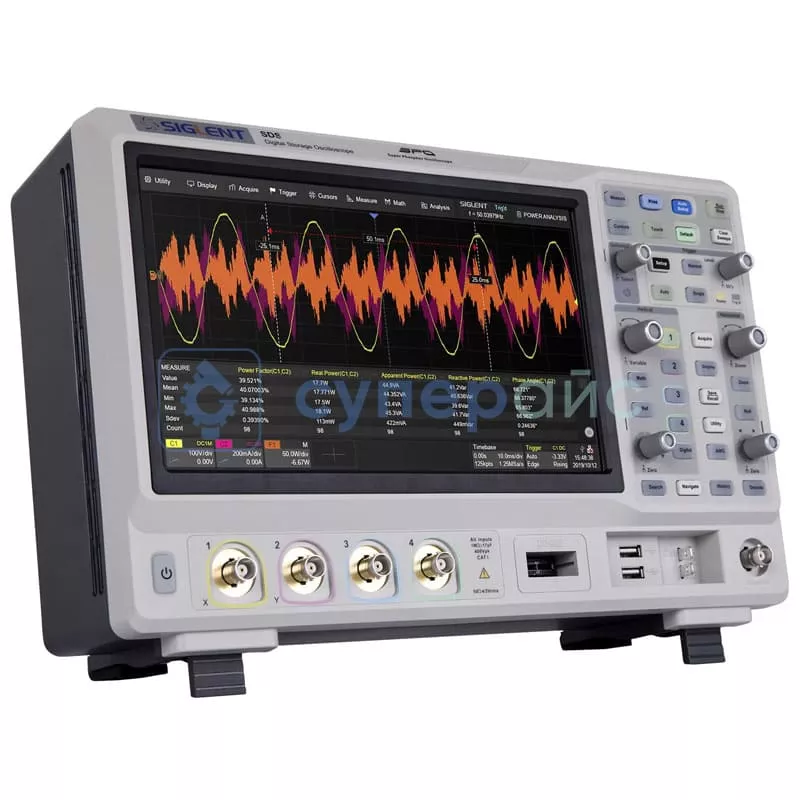

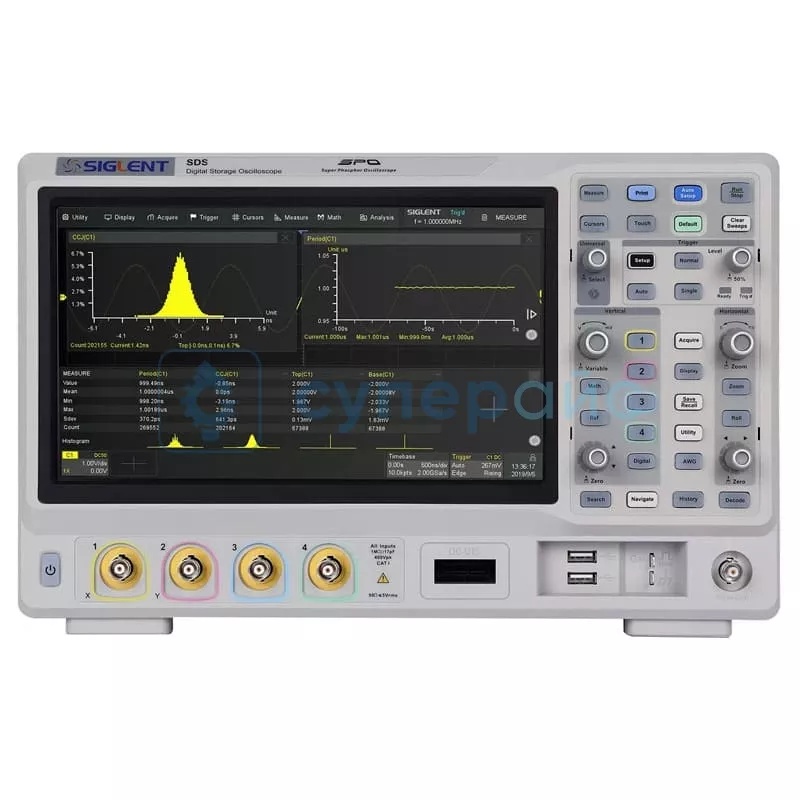

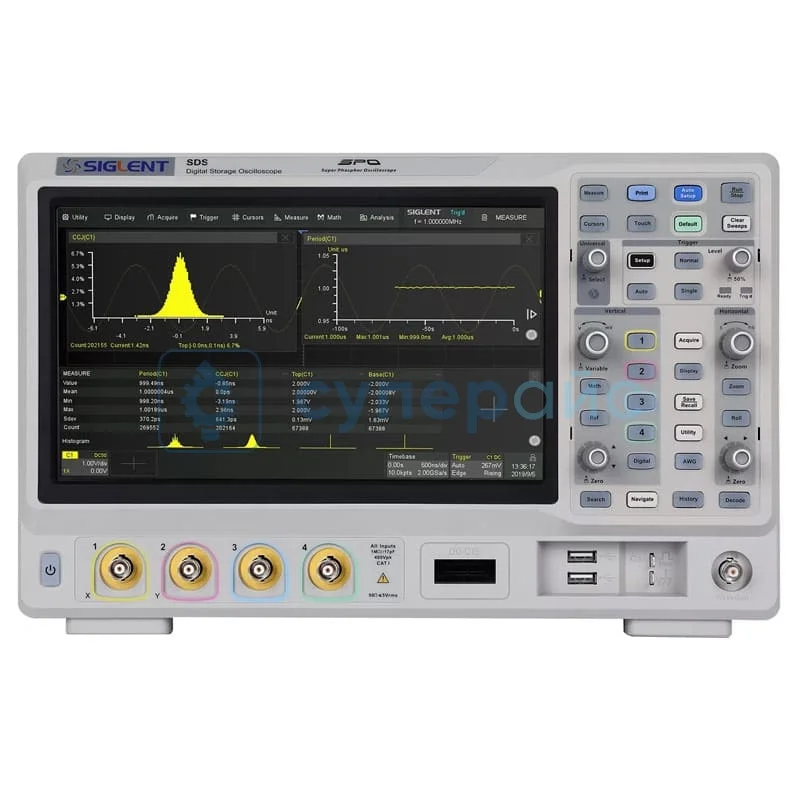

Цифровой осциллограф Siglent SDS2202X Plus
251 259 ₽
251 259 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
27785
Модель (серия)
SDS2202X Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS2202X Plus
Общие данные
Артикул (код товара)
27785
Производитель (бренд)
Модель (серия)
SDS2202X Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм ≤ 400 Впик (постоянный ток + переменный ток),
постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик
постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик
Входные параметры
Входное сопротивление
1 MОм ± 2 %
50 Ом ± 1 %
50 Ом ± 1 %
Входная ёмкость
17 pF ± 2pF
Максимальное входное напряжение
1 МОм ≤ 400 Впик (постоянный ток + переменный ток),
постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик
постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик
Коэффициенты пробников
1X, 10X, 100X, пользовательский
Канальная изоляция
DC - Max BW: > 40 дБ
Количество триггерных входов
2
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц (-0, + 20 %)
200 МГц (-0, + 20 %)
200 МГц (-0, + 20 %)
Низкочастотный отклик
≤ 5 Гц (на входе BNC)
Точность усиления постоянного тока
≤ 3,0%
Точность вертикального смещения
± (1,5%*смещение+1,5%*полная шкала+1 мВ)
Система синхронизации
Базовые типы триггера
край, наклон, импульс, окно
Расширенные типы триггера
рант, интервал, выпадение, шаблон, видео и последовательный
Протокольный триггер
I2C, SPI, UART, LIN,
Источник триггера
все каналы / EXT / (EXT/5) / линия переменного тока / D0~D15
Чувствительность триггера по фронту
> 10 мВ/дел: ±0,26 дел. ±0,33 дел.
5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел.
≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел.
5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел.
≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел.
Диапазон удержания триггера
8 нс 〜 30 с (шаг 8 нс)
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел
Точность временной базы
± 1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения
Режимы развёртки
YT, XY, Roll (≥ 50 мс/дел)
Интерполяция
Sin (x) / x
Система измерения
Автоматические измерения
Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute, Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, tsu@R, tsu@F, th@R, th@F Current, Mean, Min, Max, Sdev, Count, Histogram, Trend, Track
Курсорные измерения
ручной: время X1, X2, (X1-X2), (1/ΔT) напряжение/ток: Y1, Y2, (Y1-Y2) Трек: время X1, X2, (X1-X2) измерение: указывает измерение определенного параметра
Математические операции
+ , - , * , / , БПФ , d/dt , ∫ dt , √
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики

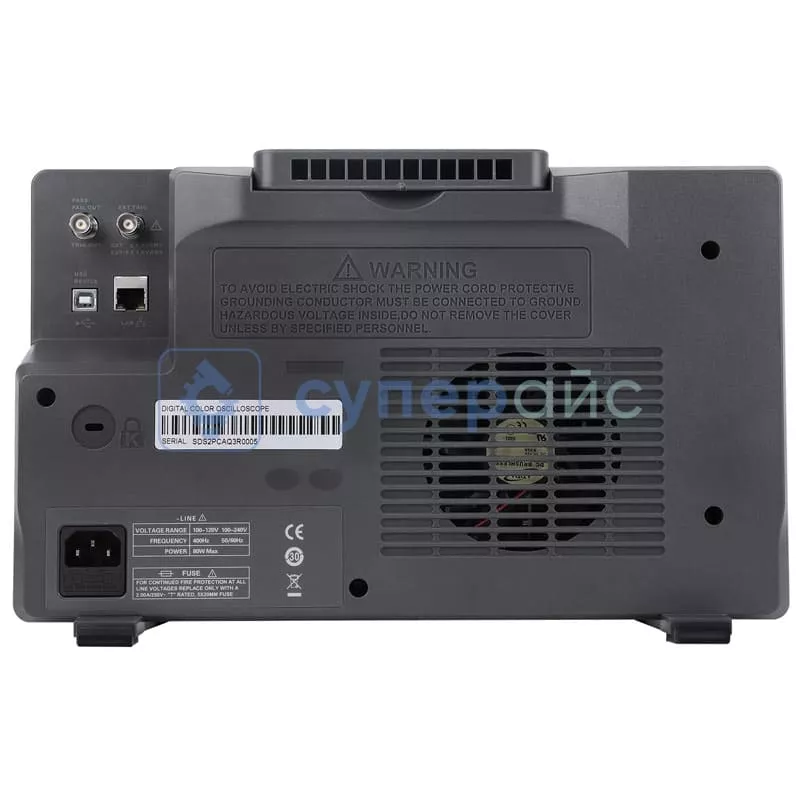

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
P/F Out
LAN
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 〜 +40 ℃
Рабочая влажность
85 % RH, 40 ℃, 24 часа
Комплектация
Комплектация
пассивный зонд - 2 шт;
USB кабель - 1 шт;
кабель питания - 1 шт;
сертификат калибровки - 1 шт;
руководство пользователя - 1 шт
USB кабель - 1 шт;
кабель питания - 1 шт;
сертификат калибровки - 1 шт;
руководство пользователя - 1 шт
Габариты и вес
Габариты прибора
352 х 224 х 111 мм
Вес нетто, кг
3,3
Вес брутто, кг
4,8
Описание Siglent SDS2202X Plus
Обзорная таблица осциллографов Siglent
| Характеристики | SDS2202X Plus | SDS2204X Plus | SDS2104X Plus |
| Тип | цифровой запоминающий (DSO) | ||
| Полоса пропускания | 200 МГц | 100 МГц | |
| Количество аналоговых каналов | 2 | 4 | |
| Количество цифровых каналов | 16 | ||
| Частота дискретизации на канал | 2000 МВыб/с | ||
| Время нарастания | ≤1,7 нс | 3,5 нс | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | ||
| Декодирование сигналов шин | UART / I²C / SPI / LIN / CAN | ||
| Разрешение дисплея | 1024x600 пикселей | ||
Документация и ПО Siglent SDS2202X Plus
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Siglent серии SDS2000X Plus
Язык:
Русский
Размер и тип:
1,63 МБ,
pdf
Руководство пользователя для цифровых осциллографов Siglent серии SDS2000X Plus
Язык:
Английский
Размер и тип:
6,94 МБ,
PDF
Руководство по программированию цифровых осциллографов Siglent серии SDS IVI C
Язык:
Английский
Версия:
E01A
Размер и тип:
0,87 МБ,
PDF
