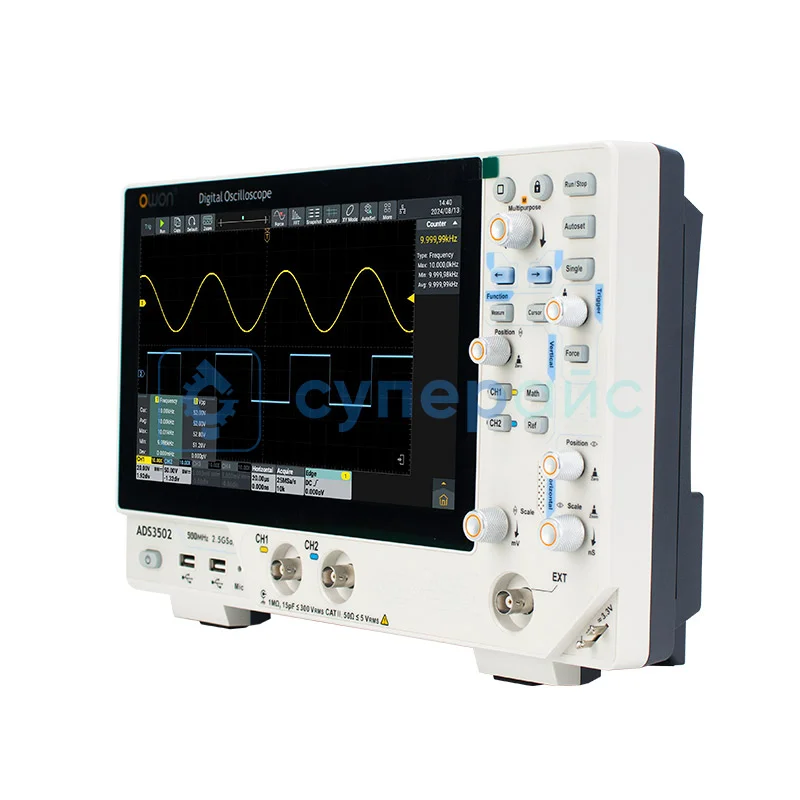

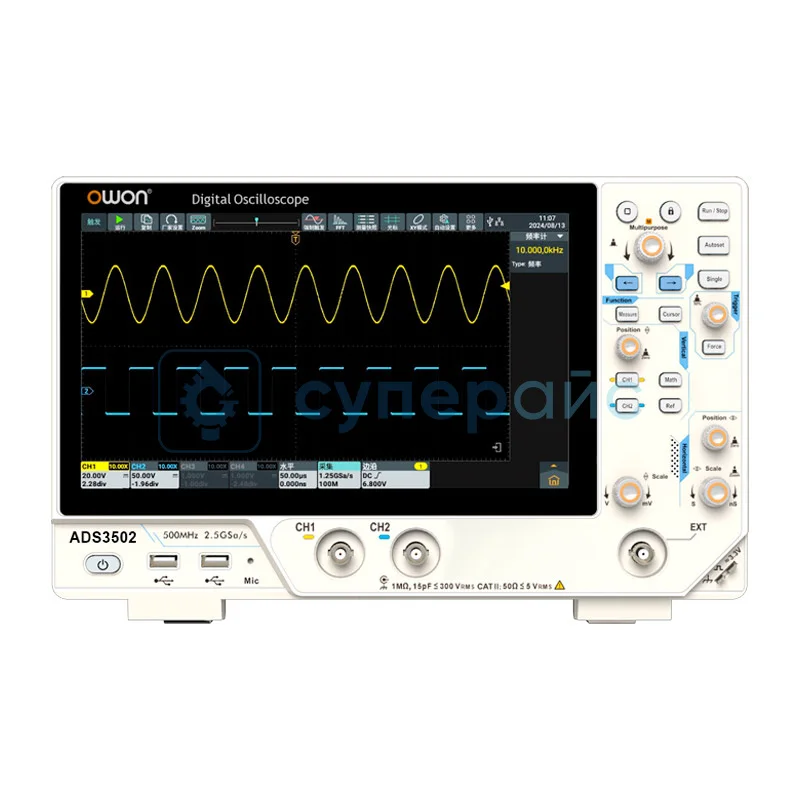

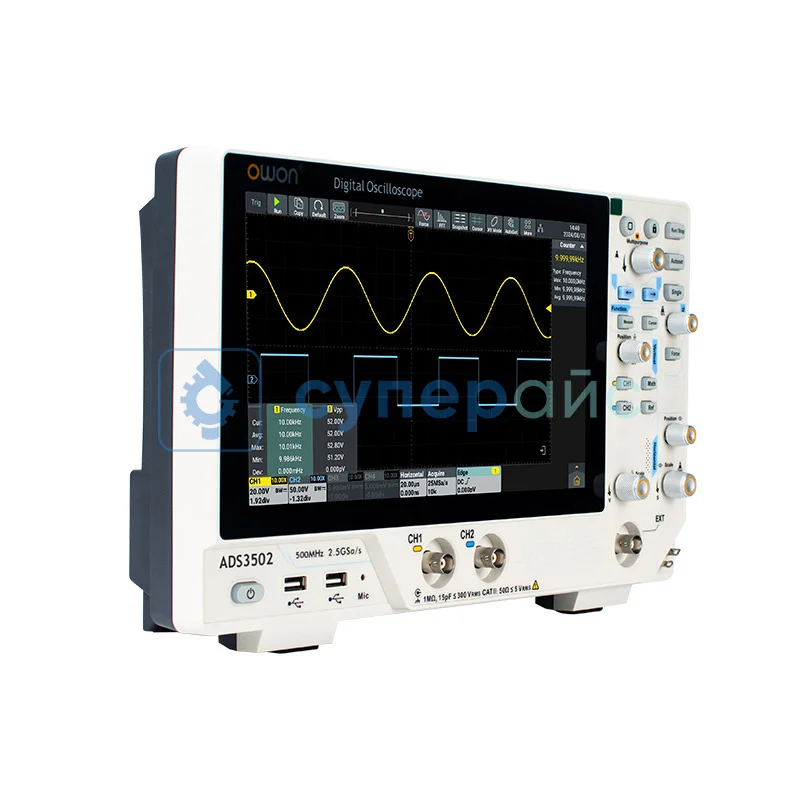

Настольный осциллограф Owon ADS3502
160 930 ₽
160 930 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
30150
Модель (серия)
ADS3502
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3502
Общие данные
Артикул (код товара)
30150
Производитель (бренд)
Модель (серия)
ADS3502
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON ADS3502
Технические характеристики OWON ADS3502
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 500 МГц |
| Частота дискретизации |
2,5 ГВыб / с (1 канал); 1,25 ГВыб / с (2 канала) |
| Время нарастания | ≤ 0,7 нс |
| Вертикальное разрешение | 8 бит |
| Длина записи | 100 М |
| Частота обновления сигнала | 500000 осциллограмм / с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шин | I2C, SPI, RS232, CAN, UART, LIN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms，dBVrms，Radians，Degrees) |
| Вертикальный диапазон |
± 2 В (500 мкВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока |
≤ 1 мВ: 4 %; ≥ 2 мВ: 3 % |
| Поддержка SCPI | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый, TFT ЖК-экран, 1024 x 600 |
| Интерфейс | HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 35 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |
| Комплектация |
осциллограф OWON ADS3502 - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON ADS3000
| Характеристики | ADS3102 | ADS3202 | ADS3352 | ADS3502 |
| Количество каналов | 2 + 1 (внешний) | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 0,7 нс |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала) | |||
| Вертикальное разрешение | 8 бит | |||
| Длина записи | 100 М | |||
| Частота обновления сигнала | 500000 осциллограмм / с | |||
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 | |||
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел | |||
Документация и ПО OWON ADS3502
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифровых осциллографов OWON серии ADS3000
Язык:
Английский
Размер и тип:
6.95 МБ,
PDF
Отзывы OWON ADS3502
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4851
Модель (серия):
6204BD
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18213
Модель (серия):
UTD2102CEX+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22392
Модель (серия):
DS1074Z Plus
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18451
Модель (серия):
DHO4204
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤1,75
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43703
Модель (серия):
MPS-1007
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
360
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37307
Модель (серия):
752
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
28175
Модель (серия):
-
Производитель:
Total Z
Страна производства:
Россия
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37303
Модель (серия):
722
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3820
Модель (серия):
-
Производитель:
Yuda
Страна производства:
Гарантия, мес.:
12
Пластик в наборе:
100 - 149 метров
По типу питания:
Аккумуляторный
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30962
Модель (серия):
IT6722A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
400
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
28193
Модель (серия):
-
Производитель:
Total Z
Страна производства:
Россия
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
2
Добавить в избранное
Артикул (код товара):
82650
Модель (серия):
HRDO2204E
Производитель:
HANTEK
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2500
Глубина памяти на канал:
2 Гб
Добавить в избранное
Артикул (код товара):
15579
Модель (серия):
C301
Производитель:
Creator
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
нет
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31435
Модель (серия):
-
Производитель:
LEADER
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Кол-во экструдеров:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

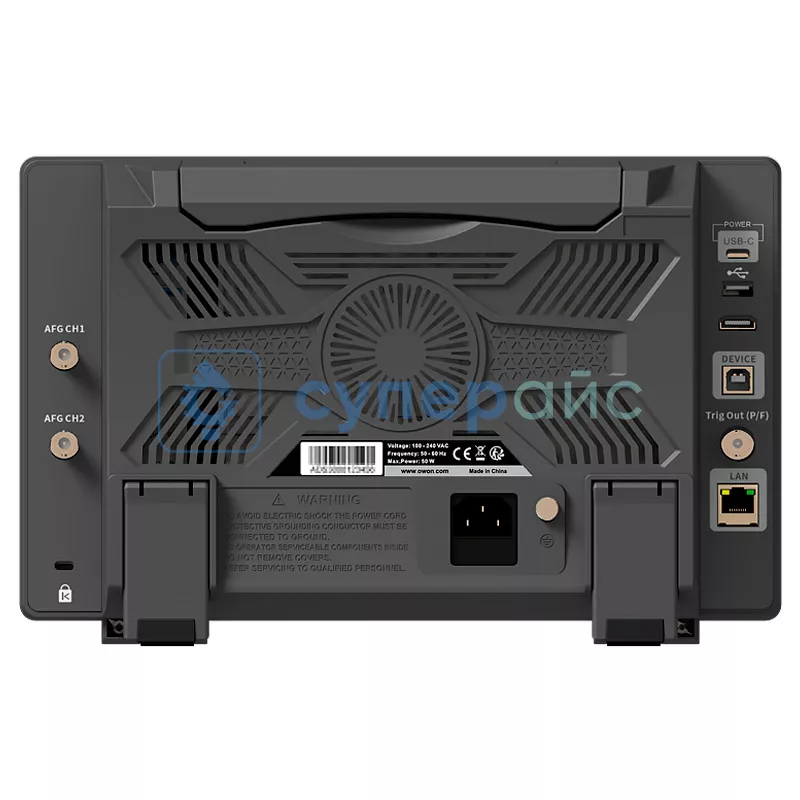

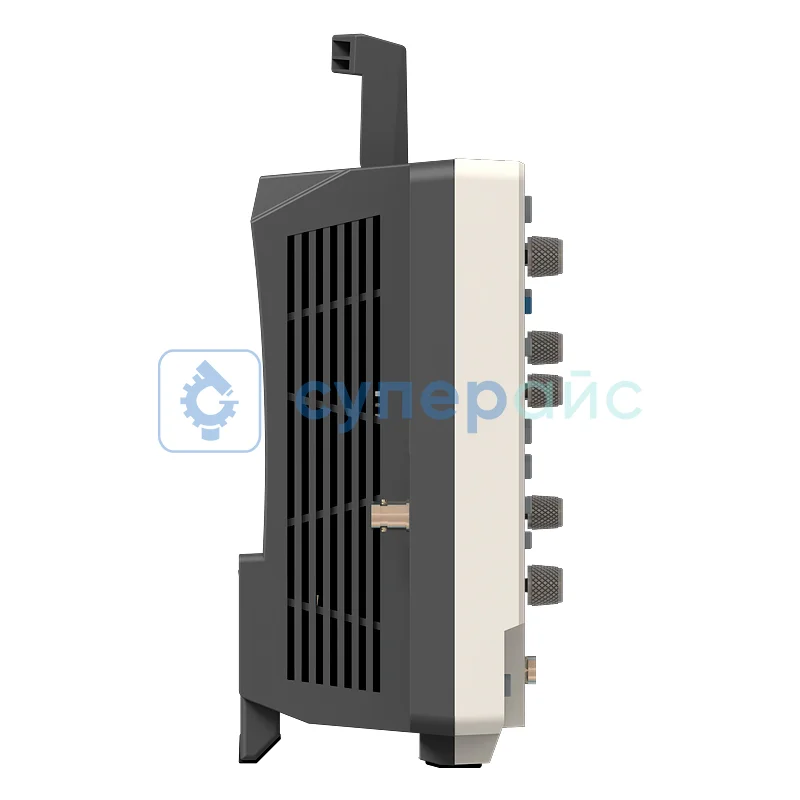

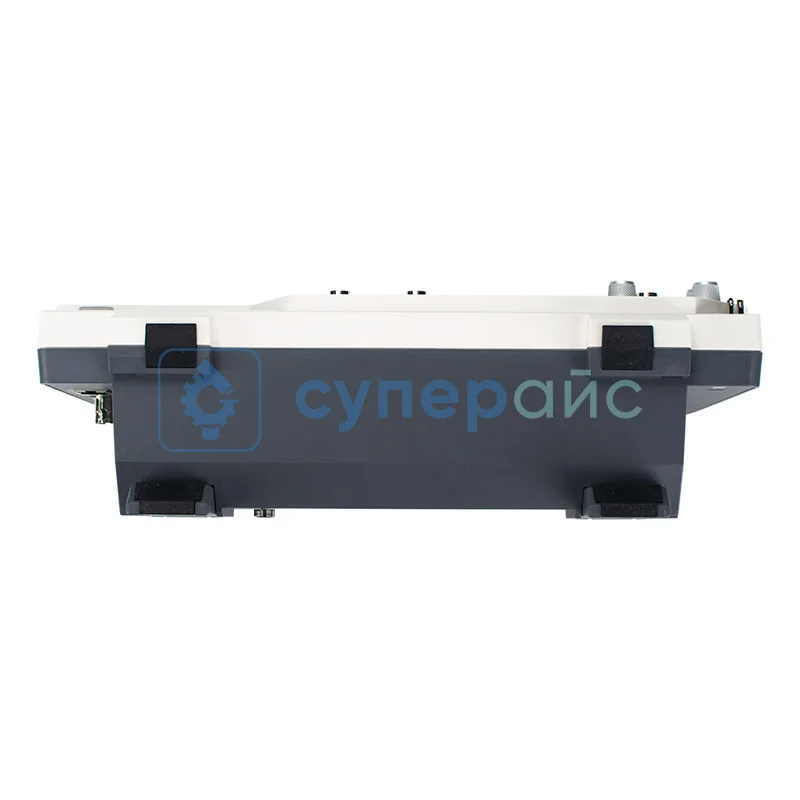

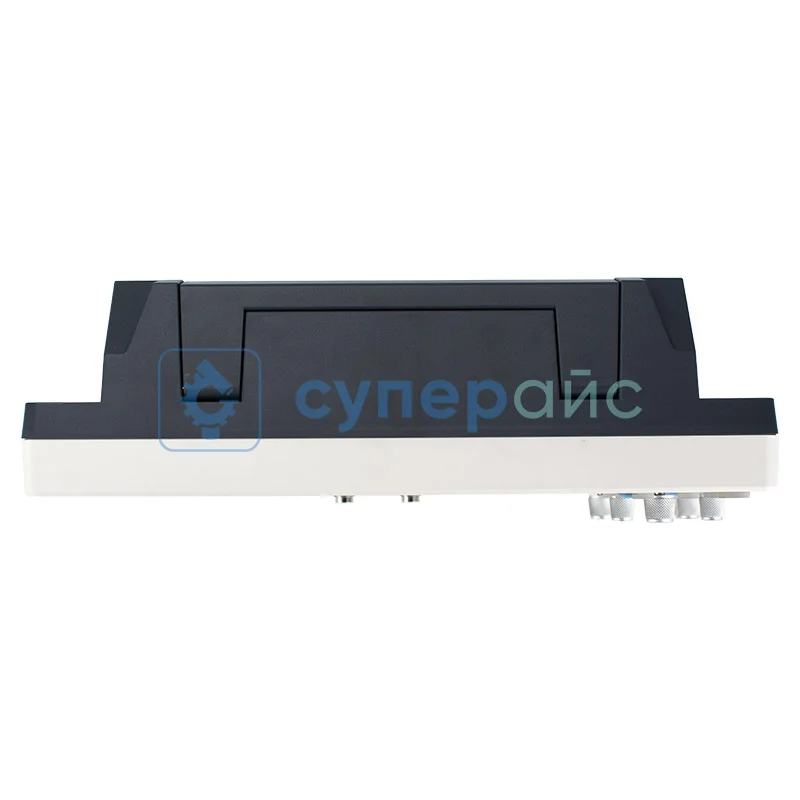

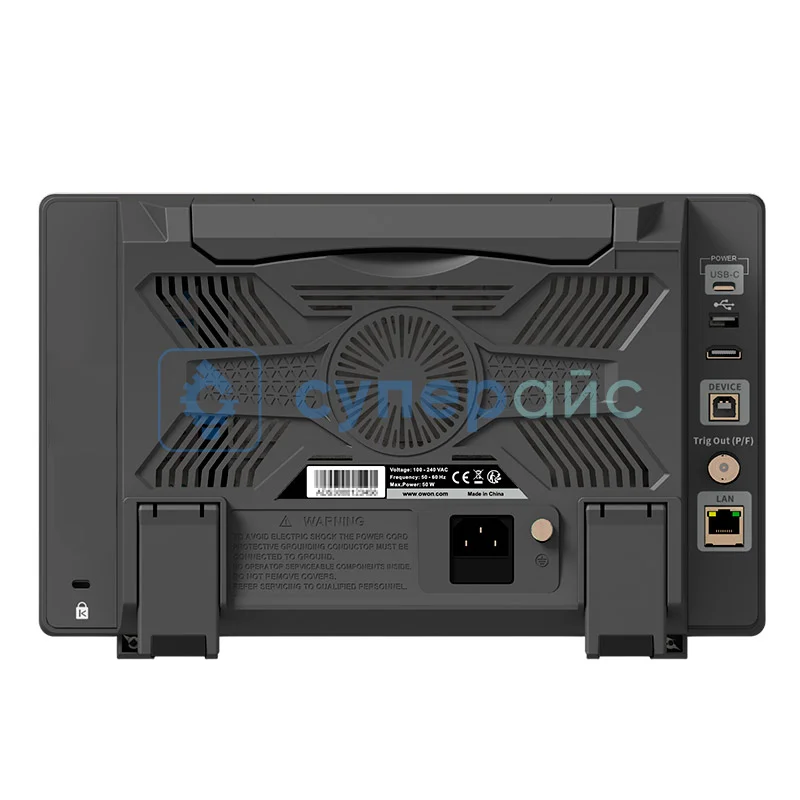

Артикул (код товара):
30150
Модель (серия):
ADS3502
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2500
Время нарастания, нс:
≤ 0,7
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5612
Модель (серия):
TDS2014C
Производитель:
Tektronix
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
43801
Модель (серия):
SDS3202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
20 Мб
Добавить в избранное
Артикул (код товара):
43799
Модель (серия):
SDS3102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
20 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15598
Модель (серия):
F508R
Производитель:
FCAR
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
да
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4814
Модель (серия):
DSO1072E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
45372
Модель (серия):
1013D S
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3
Глубина памяти на канал:
240 Кб
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32371
Модель (серия):
T-50F
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
640x480
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
550°С
Точность, %:
2
Разреш. инфракрасного изображения, пиксель:
120 х 90
