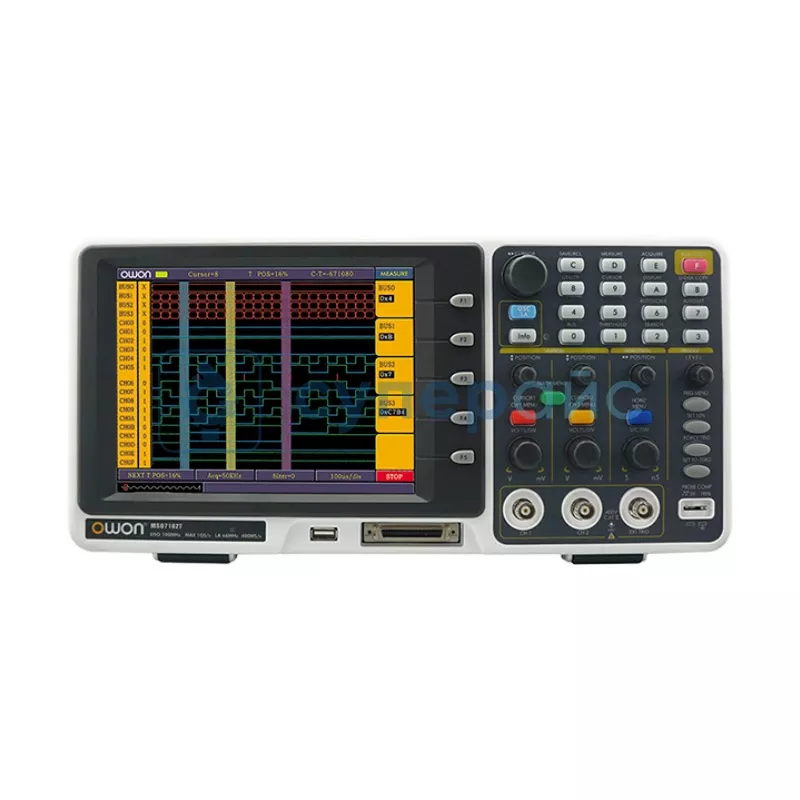

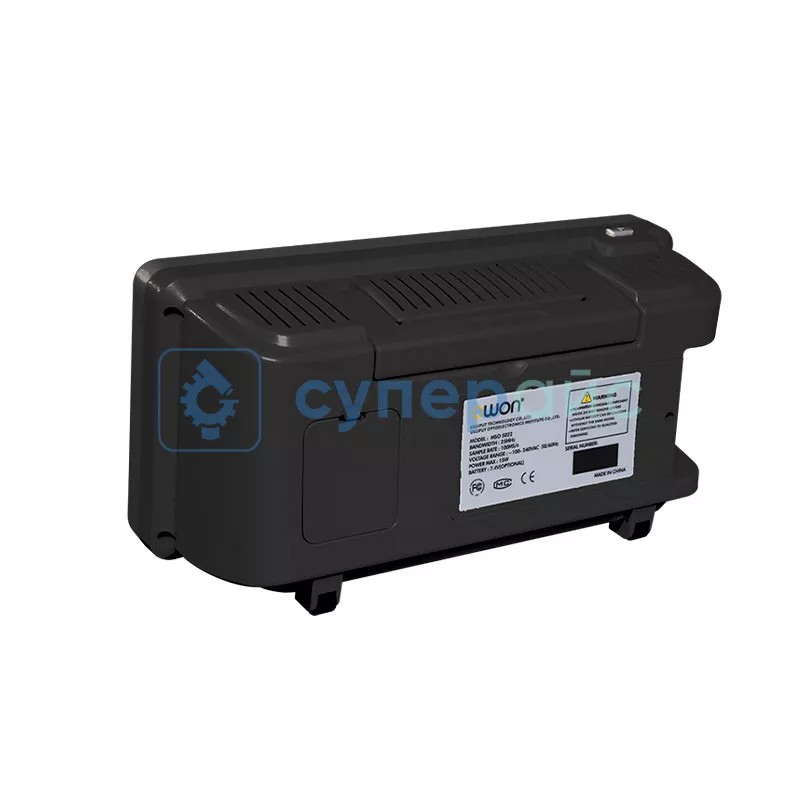

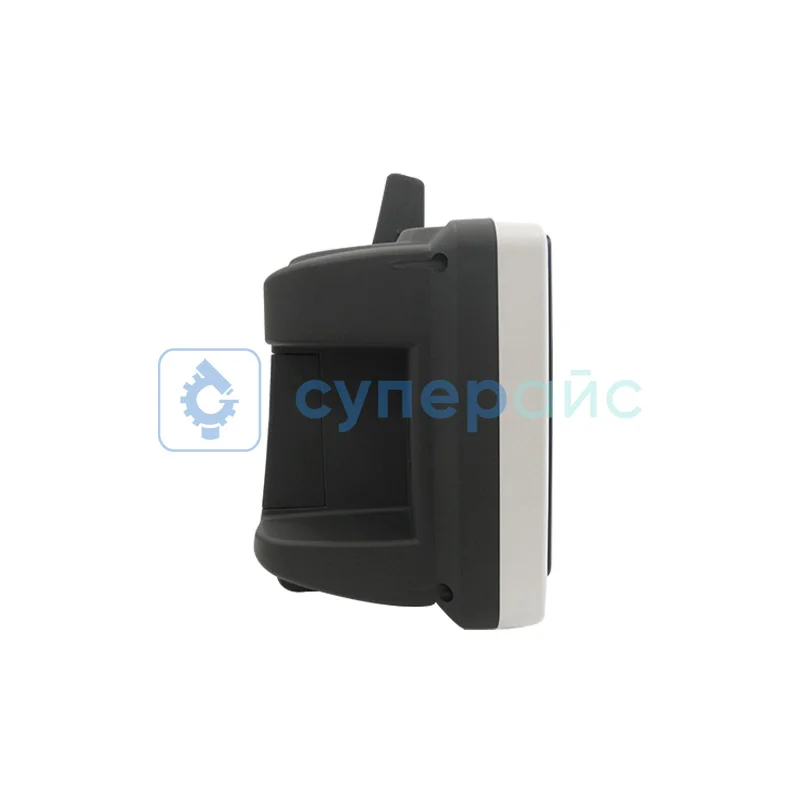

Осциллограф стационарный OWON MSO7102T (2 канала, 100 МГц)
75 040 ₽
75 040 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 8 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18484
Модель (серия)
MSO7102T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON MSO7102T
Артикул (код товара)
18484
Модель (серия)
MSO7102T
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Вес (кг)
2,2
Показать больше
Показать меньше
Описание OWON MSO7102T
Технические характеристики OWON MSO7102T
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 1 (внешний) |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 15 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 2 Мб |
| Коэффициент развёртки | 2 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел |
| Время нарастания | < 3,5 нс |
| Режимы захвата | по краю, видео, чередованию, импульсу, наклону |
| Ограниченная полоса пропускания | 20 МГц |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, альтернативный |
| Система измерения | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время подъема, время падения, задержка A & B ↑, задержка A & B↓, + ширина,- ширина, + обязанность, - обязанность |
| Математические функции | +, -, ×, ÷, FFT |

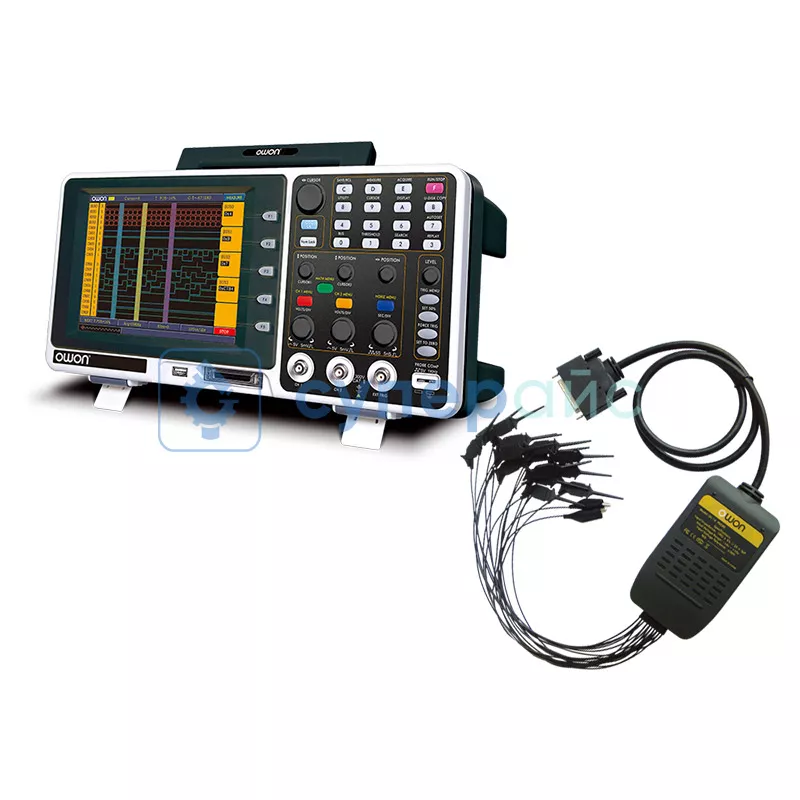

| Логический анализатор | |
| Количество каналов | 16 |
| Частота дискретизации | 20 Выб/с - 2 ГВыб/с |
| Полоса пропускания | 100 МГц |
| Глубина памяти | 4 Мб |
| Общие характеристики | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 x 480 |
| Интерфейс | USB 2.0, USB |
| Питание | 100 - 240 В переменного тока, 50 / 60 Гц, CAT Ⅱ |
| Рабочая температура | 0 - 40 °С |
| Габариты | 405 x 180 x 285 мм |
| Вес | 3,2 кг |

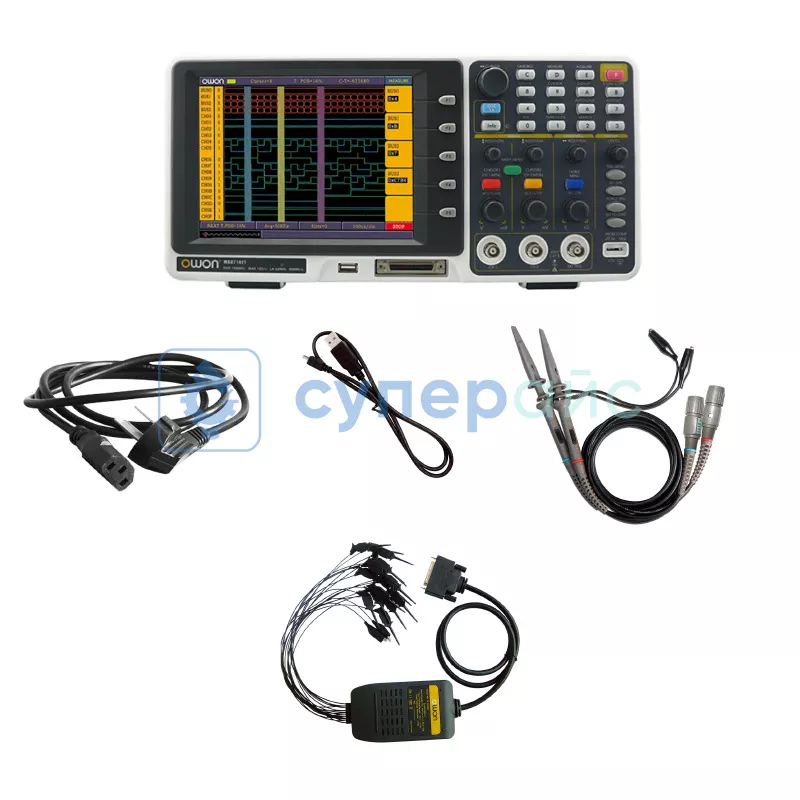

| Комплектация |
осциллограф OWON MSO7102T - 1 шт USB кабель - 1 шт измерительный щуп - 1 шт пробник - 2 шт модуль логического анализатора - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Измерительный дифференциальный пробник Owon OD6170 Дифференциальный пробник высокого напряжения Owon OD6128 Щуп дифференциальный Owon OD6115 |
OWON MSO7102T: Мощь Стационарного Осциллографа для Сложных Задач
Осциллограф стационарный OWON MSO7102T – это профессиональный инструмент, выходящий за рамки базового анализа сигналов. Его преимущество – сочетание классического двухканального осциллографа с полноценным 16-канальным логическим анализатором в одном корпусе.
Такой прибор становится незаменимым помощником при отладке сложных цифро-аналоговых систем, где требуется одновременно отслеживать аналоговые формы сигналов и цифровые состояния шин. Удобный 8-дюймовый цветной дисплей предлагает четкую визуализацию всех параметров исследуемых процессов.
Возможности MSO7102T:
- Гибридный Анализ: Совместное отображение аналоговых сигналов (2 канала + внешняя синхронизация) и цифровых данных (16 каналов) на одном экране для глубокого понимания взаимодействия компонентов системы.
- Уверенная Работа с Быстрыми Сигналами: Достаточная частота дискретизации и широкая полоса пропускания 100 МГц гарантируют точное воспроизведение формы даже сложных и быстропеременных сигналов без потери деталей.
- Интеллектуальные Измерения: Комплекс автоматических измерений и математические функции (включая FFT для спектрального анализа) экономят время инженера.
- Надежная Синхронизация: Разнообразные режимы запуска развертки, включая запуск по фронту, импульсу, видеосигналу и наклону, гарантируют стабильное отображение даже непериодических событий. Точная синхронизация – основа корректных измерений.
- Удобство и Связь: Интерфейсы USB и RS-232 упрощают сохранение данных, управление прибором с ПК и интеграцию в автоматизированные тестовые системы.
Этот двухканальный осциллограф с логическим анализатором создан для серьезных задач. Он подходит для разработчиков электроники, занимающихся отладкой цифровых схем на базе микроконтроллеров и ПЛИС, анализа работы шин данных (I2C, SPI, UART и др.), поиском неисправностей в силовой и управляющей электронике. Глубокая память позволяет захватывать длинные последовательности событий для последующего детального разбора. OWON MSO7102T – это инвестиция в точность и эффективность вашей лаборатории.
Обзорная таблица цифровых осциллографов OWON
| Характеристики | OWON MSO7062TD | OWON MSO7102T |
| Количество каналов | 2 | |
| Полоса пропускания | 60 МГц | 100 МГц |
| Частота дискретизации | 1 ГВыб/с | |
| Развязка входа | DC, AC, GND | |
| Максимальное входное напряжение | 400 В | |
| Время нарастания | < 5,8 нс | < 3,5 нс |
| Количество каналов логического анализатора | 16 | |
| Частота дискретизации логического анализатора | 20 Выб/с - 2 ГВыб/с | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек | |
