Характеристики OWON SDS7122E
Общие данные
Основные характеристики
Общие характеристики
LAN
AUX (TrigOut/PassFail)
Обучение и научные исследования
Вертикальная система
Встроенные функции и опции
Описание OWON SDS7122E
Технические характеристики OWON SDS7122E
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 125 МГц |
| Частота дискретизации | 1000 МВыб / с |
| Частота дискретизации на канал | 500 МВыб / с |
| Время нарастания | ≤ 2,8 |
| Вертикальное разрешение | 8 бит |
| Длина записи | 10М |
| Горизонтальный масштаб | 2 нс / дел – 100 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 5 мВ / дел - 5 В / дел (на входе) |
| Тип триггера | Edge, Video, Slope, Pulse, Alternate |
| Режим триггера | автоматический, нормальный, одиночный |
| Частота линии / поля | NTSC, PAL и SECAM |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase |
| Математические функции | ＋, －, ×, ÷, инвертирование, БПФ |
| Поддержка SCPI и LabVIEW | есть |
| Хранение форм сигнала | есть, 15 |
| Функция Pass / Fail | есть |
| Функция цифровой фильтрации и измерения тока | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, Pass / Fail, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Габариты изделия | 348 x 170 x 78 мм |
| Вес | 1,5 кг |
| Комплектация | осциллограф OWON SDS7122E - 1 шт |
|
кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
|

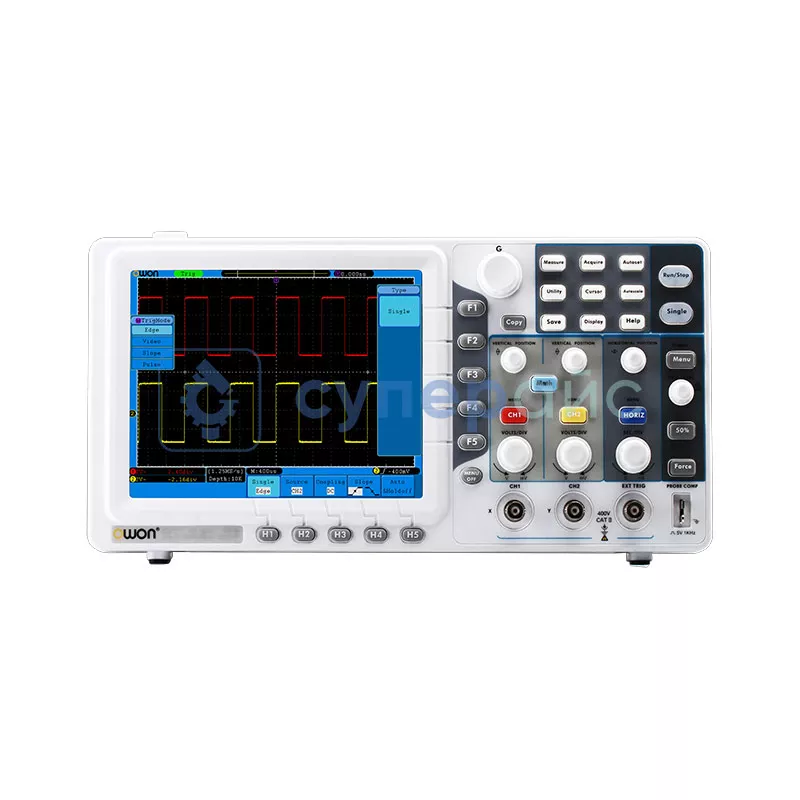

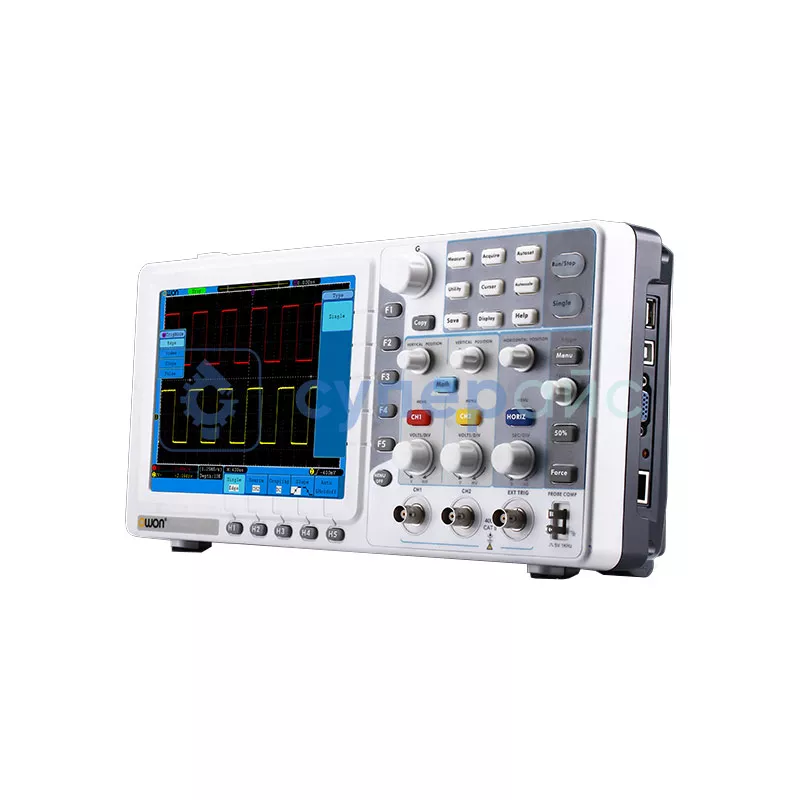

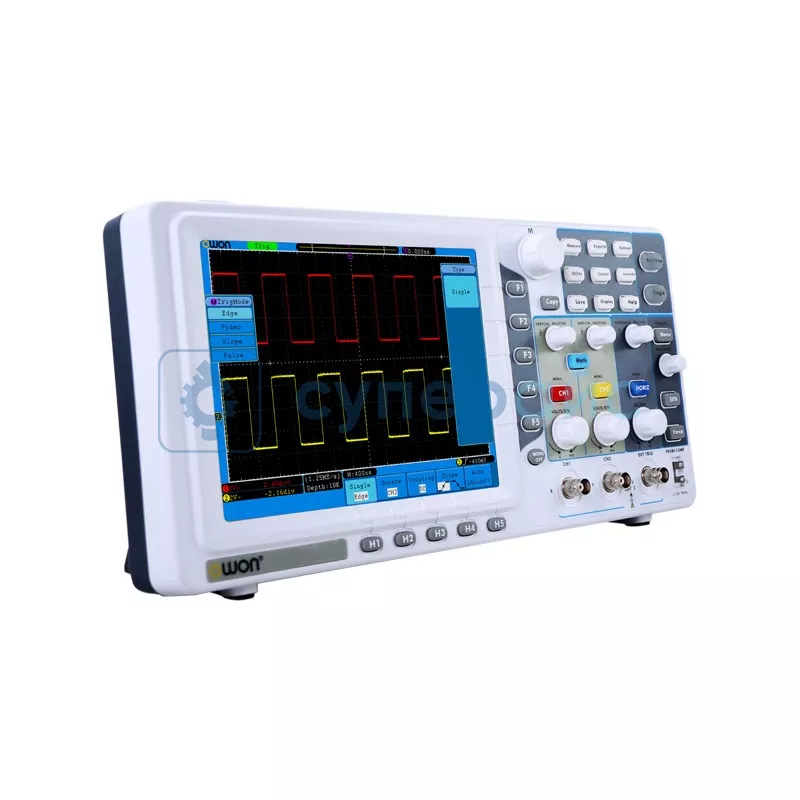

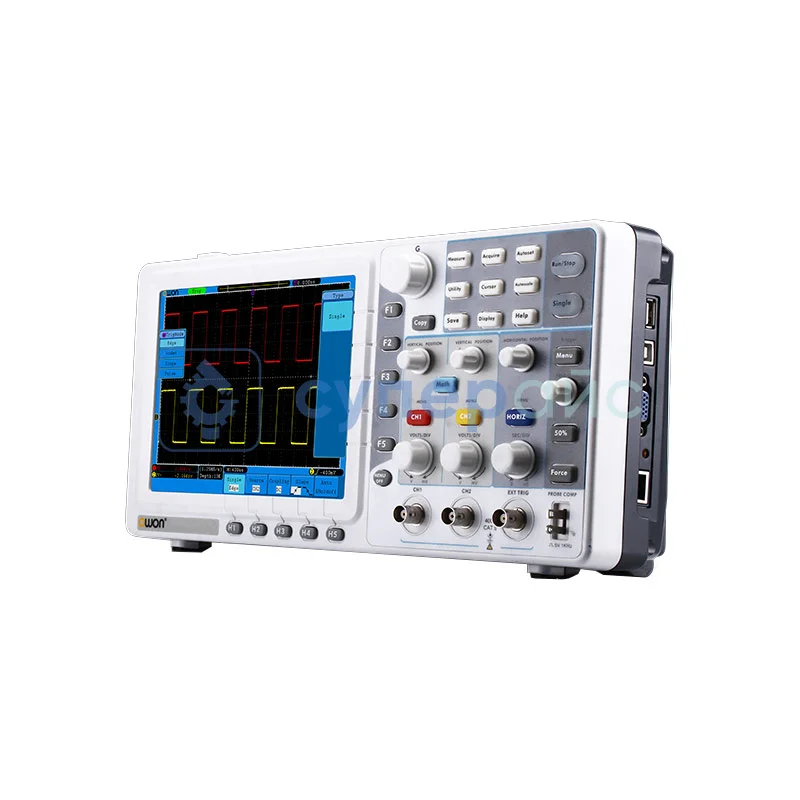

Осциллограф OWON SDS7122E
Разработанный OWON осциллограф SDS7122E — это цифровой прибор с полосой пропускания в 125 МГц, который регистрирует быстрые электрические процессы, отображая их на цветном экране. Архитектура даёт возможность сравнивать сигналы между собой.
Ниже отвечаем на несколько возможных вопросов о модели.
Каковы основные возможности модели?
SDS7122E получил:
- три канала (два основных и дополнительный внешний);
- набор математических функций;
- цифровую фильтрацию, подавляющую высокочастотные шумы;
- компактный корпус при весе полтора килограмма.
Где применяют осциллографы такого класса?
Инженеры, применяя такую аппаратуру, проверяют работу импульсных преобразователей. В научно-исследовательских центрах оборудование помогает изучать переходные процессы, анализировать помехоустойчивость схем. Образовательные программы по радиоэлектронике также предполагают профессиональные измерения с помощью таких устройств.
Вычисления выполняются автоматически?
Да. Встроенный процессор рассчитывает более двадцати параметров без участия оператора и с высокой точностью. Определяются частота повторения, период колебаний, действующие и пиковые значения.
Как сохранять и передавать данные?
Поддержка SCPI и LabVIEW означает возможность интегрировать данный запоминающий осциллограф в автоматизированные испытательные комплексы. Внутренняя память хранит пятнадцать захваченных форм сигналов. Через USB-порт подключаются флеш-накопители для экспорта результатов.
