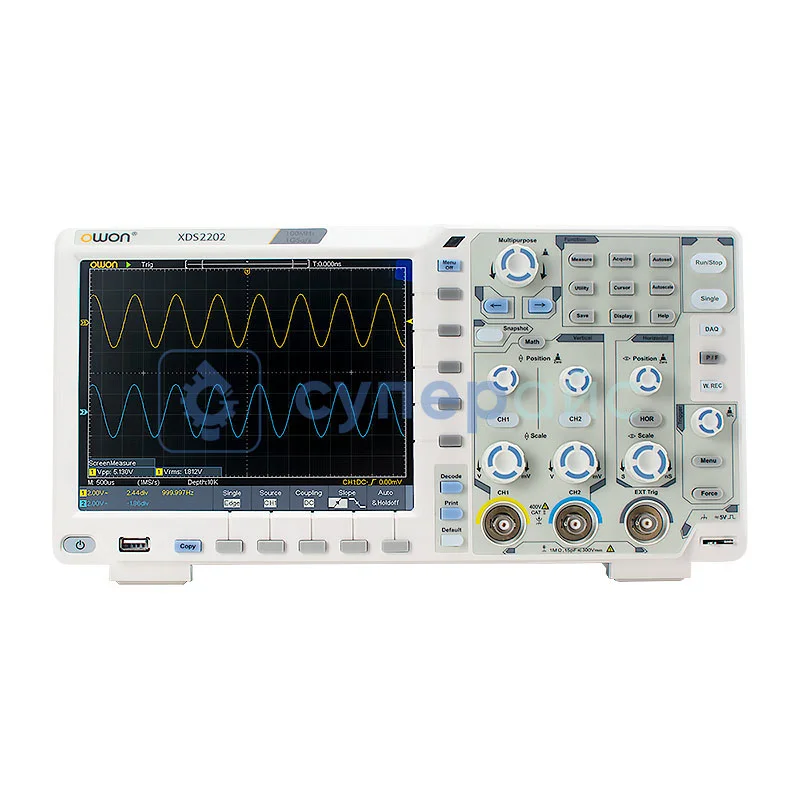

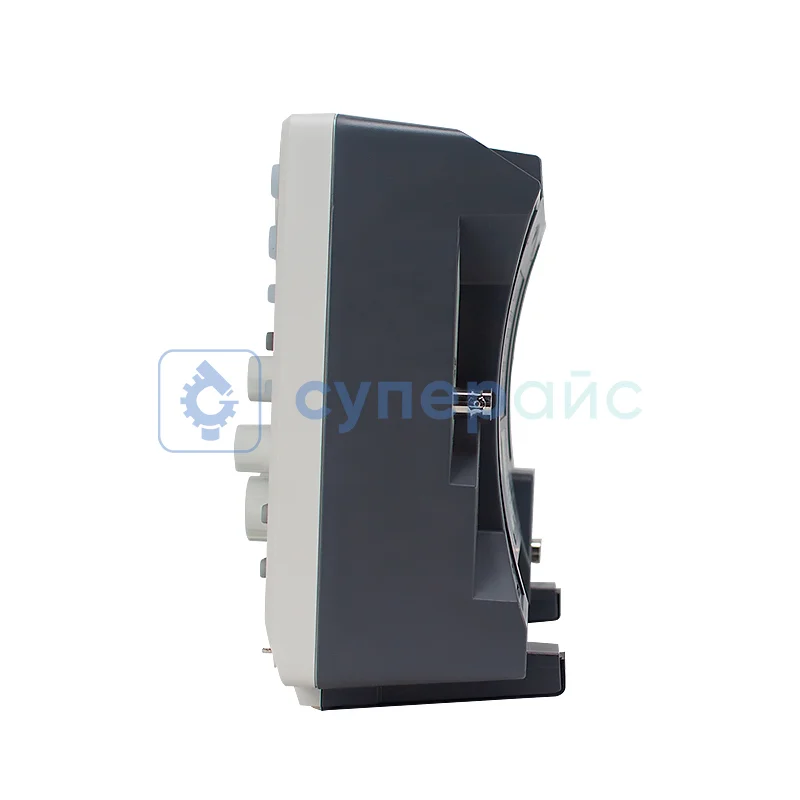

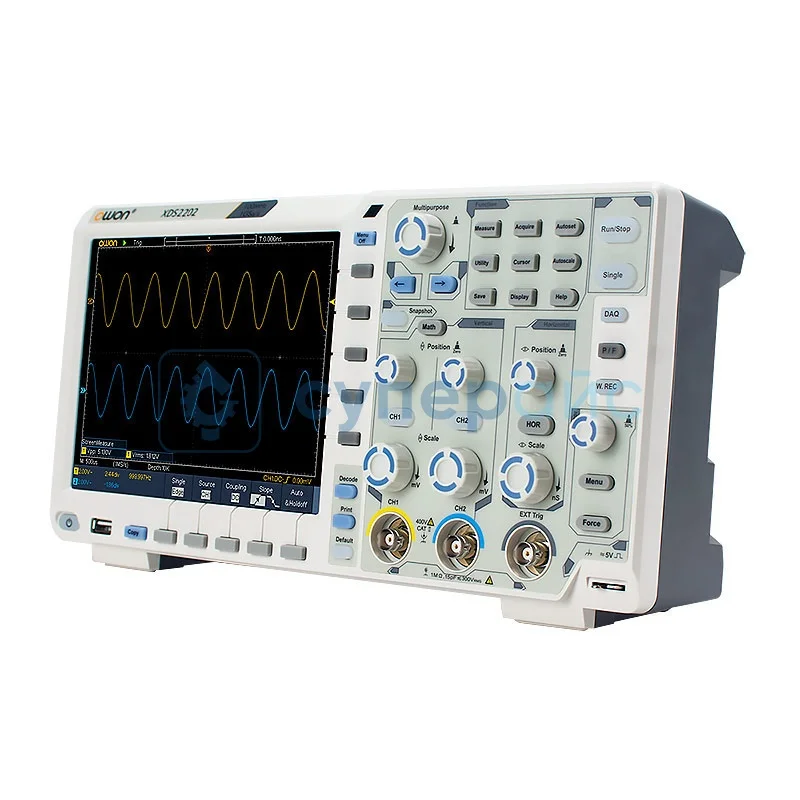

Осциллограф цифровой OWON XDS2202
48 130 ₽
48 130 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
21701
Модель (серия)
XDS2202
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS2202
Артикул (код товара)
21701
Модель (серия)
XDS2202
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
2,8
Показать больше
Показать меньше
Описание OWON XDS2202
Технические характеристики OWON XDS2202
| Количество каналов | 2 + 1 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации | 0,05 Выб / с - 1 ГВыб / с |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 40 М |
| Частота дискретизации / точность времени реле | ±25 ppm |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 1,75 нс |
| Перемещение |
±2 В (1 мВ / дел - 100 мВ / дел) ±200 В (200 мВ / дел - 10 В / дел) |
| Полоса пропускания | 200 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока |
1 мВ - 4% ≥ 2 мВ - 3% |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Декодирование сигналов шин | RS232 / UART, I2C, SPI, CAN |
| Вместимость осциллограмм | 50 |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

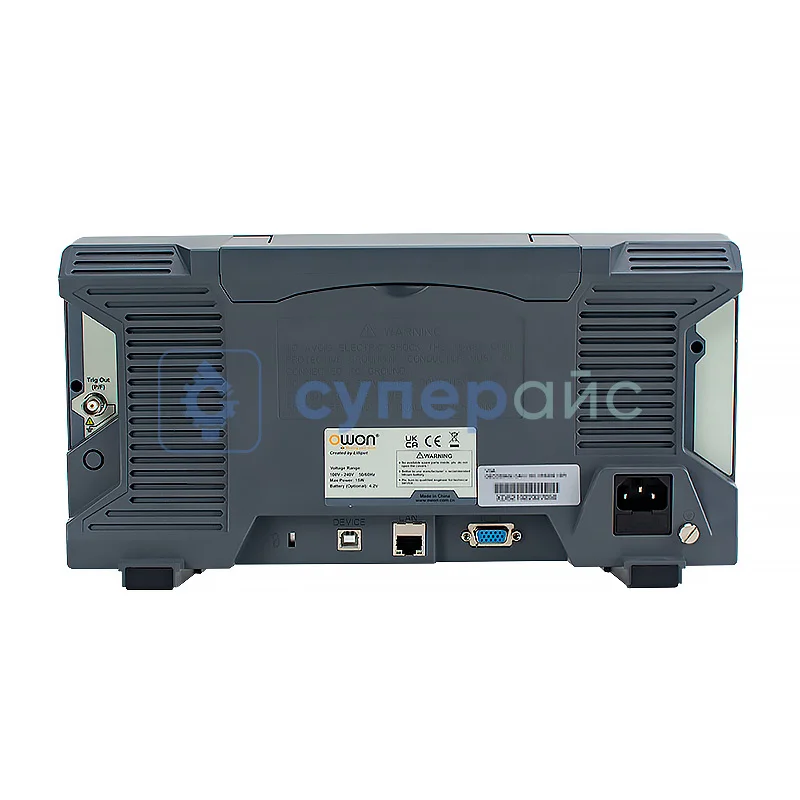

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | -20°С - 60°С |
| Влажность | ≤ 90% |
| Габариты упаковки | 410 х 175 х 285 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,35 кг |
| Комплектация |
цифровой осциллограф OWON XDS2202 - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов OWON серии XDS2000
| Характеристики | XDS2102 | XDS2202 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество каналов | 2 + 1 | |
| Частота дискретизации на канал, Гвыб/сек | 1 | |
| Время нарастания, нс | ≤ 3,5 нс | ≤ 1,75 нс |
| Глубина памяти | 40 М | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Вместимость осциллограмм | 50 | |
| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |
Осциллограф OWON XDS2202
Цифровой осциллограф OWON XDS2202 - это мощный инструмент для анализа электрических сигналов. Устройство помогает визуализировать и измерять электрические колебания в различных электронных системах. Ниже развенчиваем некоторые распространённые мифы о таких приборах на примере этой модели.
1. Потенциал такого оборудования в анализе сложных компонентов ограниченOWON XDS2202 - это осциллограф, 2 канала которого работают с дополнительным третьим. Такая конфигурация даёт оператору одновременно анализировать несколько сигналов.
2. Цифровые осциллографы не подходят для высокочастотных измеренийМодель располагает полосой пропускания 200 МГц. Такая характеристика обуславливает точное отображение высокочастотных образцов. Модель поможет тестировать разноплановые электронные устройства.
3. Такие аппараты не способны анализировать цифровые протоколыФункция декодирования сигналов шин RS232/UART, I2C, SPI, CAN в XDS2202 опровергает этот миф. Эта возможность помогает в отладке электроники, упрощая анализ протоколов связи.
4. Цифровые осциллографы имеют ограниченные возможности подключенияИнтерфейс аппарата включает:
- USB 2.0;
- USB Type B;
- Trig Out (P/F);
- VGA;
- LAN.
Осциллограф 200 МГц XDS2202 располагает большим набором функций, включая автоматическое измерение, несколько режимов выборки и работу с математическими формами сигнала.
Кому подойдёт прибор:
- инженерам-электронщикам;
- специалистам по автомобильной электронике;
- разработчикам встраиваемых систем;
- сервисным инженерам.
Документация и ПО OWON XDS2202
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов OWON серии XDS2000
Язык:
Русский
Размер и тип:
1,39 МБ,
pdf
Отзывы OWON XDS2202
Guest
06.11.2025 14:32:21
Пользуюсь этим осциллографом в сервисе около года. За эти деньги один из лучших вариантов. Два канала плюс отдельный вход для логического анализа удобно для диагностики цифровых схем. Полосы в 200 МГц хватает для большинства ремонтов импульсных блоков питания и материнских плат.Экран яркий, углы обзора хорошие. Из минусов щупы в комплекте среднего качества, для точных измерений лучше докупить нормальные. Теплоотвод слабоват при длительной работе корпус ощутимо нагревается, а так вполне могу рекомендовать
SUPEREYES.RU
07.11.2025 07:25:18
Guest
Пользуюсь этим осциллографом в сервисе около года. За эти деньги один из лучших вариантов. Два канала плюс отдельный вход для логического анализа удобно для диагностики цифровых схем. Полосы в 200 МГц хватает для большинства ремонтов импульсных блоков питания и материнских плат.Экран яркий, углы обзора хорошие. Из минусов щупы в комплекте среднего качества, для точных измерений лучше докупить нормальные. Теплоотвод слабоват при длительной работе корпус ощутимо нагревается, а так вполне могу рекомендовать
Пользуюсь этим осциллографом в сервисе около года. За эти деньги один из лучших вариантов. Два канала плюс отдельный вход для логического анализа удобно для диагностики цифровых схем. Полосы в 200 МГц хватает для большинства ремонтов импульсных блоков питания и материнских плат.Экран яркий, углы обзора хорошие. Из минусов щупы в комплекте среднего качества, для точных измерений лучше докупить нормальные. Теплоотвод слабоват при длительной работе корпус ощутимо нагревается, а так вполне могу рекомендовать
Здравствуйте!
Благодарим вас за столь детальный и профессиональный отзыв о цифровом осциллографе OWON XDS2202! Нам особенно ценно мнение специалиста, который использует оборудование в сервисной работе на протяжении года.
Мы рады, что осциллограф подтвердил свое соотношение цены и качества, а его функционал оказался удобным для диагностики цифровых схем.
Спасибо за ваши конструктивные замечания относительно комплектных щупов и теплоотвода. Подобные наблюдения из практики очень важны для других пользователей при выборе и дооснащении прибора.
Ваша рекомендация, основанная на долгосрочном опыте, — лучшая оценка для нас. Спасибо, что выбрали наш магазин!
С уважением, Администрация магазина Суперайс
