Четырехканальный осциллограф OWON XDS3064E

Код товара: 24480

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON
Четырехканальный осциллограф OWON XDS3064E фото 1

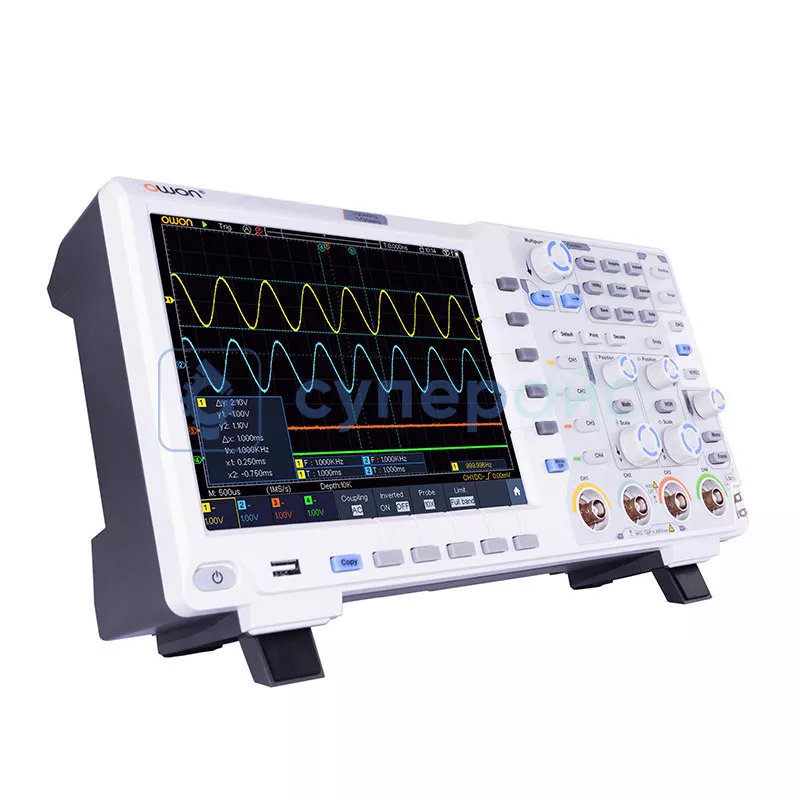

Четырехканальный осциллограф OWON XDS3064E фото 1

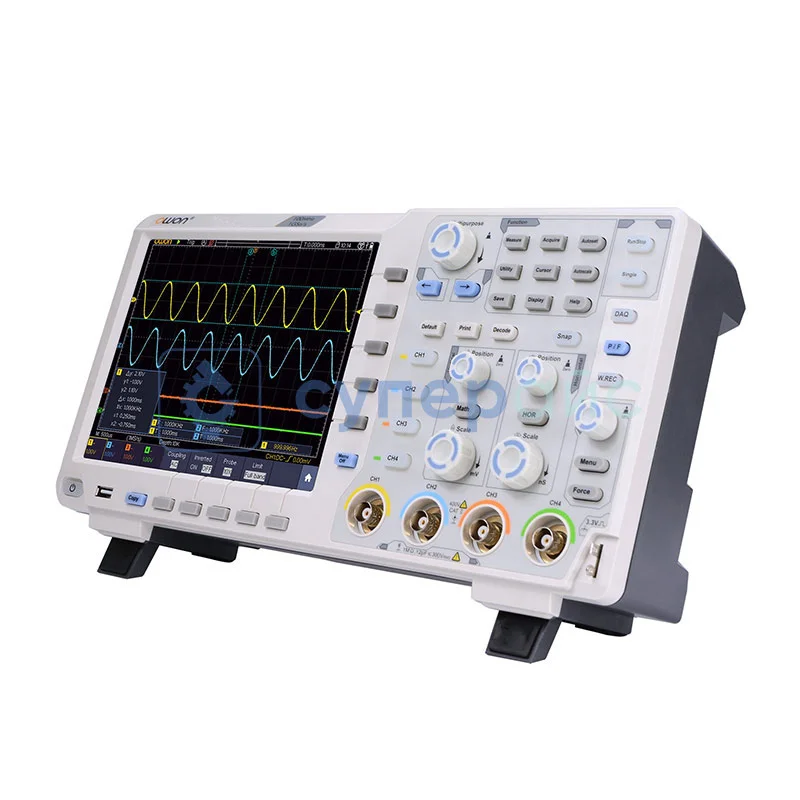

Четырехканальный осциллограф OWON XDS3064E фото 2
О товаре
Осциллограф OWON XDS3064E
Поддержка SCPI и LabVIEW
Количество каналов: 4
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб / с
49 939 руб.
49 939 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
О товаре
Осциллограф OWON XDS3064E
Поддержка SCPI и LabVIEW
Количество каналов: 4
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб / с

Технические характеристики OWON XDS3064E

Количество каналов 4
Полоса пропускания 60 МГц
Частота дискретизации 1 ГВыб / с
Вертикальное разрешение 8 бит
Длина записи 40М
Частота обновления сигнала 45 000 осциллограмм/с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Частота дискретизации ± 2,5 ч / млн
Вертикальная чувствительность 1 мВ / дел - 10 В / дел (на входе)
Тип триггера Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
Декодирование шин I2C, SPI, RS232, CAN
Режим триггера автоматический, нормальный и одиночный
Математические функции +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function
Вертикальный диапазон ± 2 В (1 мВ / дел - 50 мВ / дел);
± 20 В (100 мВ / дел - 1 В / дел);
± 200 В (2 В / дел - 10 В / дел)
Поддержка SCPI и LabVIEW есть
Функция мультитриггера и декодирования шин есть
Общие характеристики
Дисплей 8 дюймовый, TFT ЖК-экран, 800 x 600
Интерфейс USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA
Источник питания 100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Предохранитель 2 А, класс Т, 250В
Габариты изделия 340 x 177 x 90 мм
Вес 3,6 кг
Комплектация осциллограф OWON XDS3064E - 1 шт
кабель питания - 1 шт;
USB кабель - 1 шт;
зонд - 1 шт;
регулировочная отвертка - 1 шт;
диск с ПО - 1 шт;
руководство пользователя - 1 шт

Обзорная таблица осциллографов OWON

Характеристики XDS3064AE XDS3064E
Количество каналов 4
Полоса пропускания 60 МГц
Частота дискретизации 1 ГВыб / с
Вертикальное разрешение 14 бит 8 бит
Длина записи 40М
Частота обновления сигнала 45 000 осциллограмм/с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Поддержка SCPI и LabVIEW есть
Функция мультитриггера и декодирования шин есть
Дисплей 8 дюймовый, TFT ЖК-экран, 800 x 600
Интерфейс USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA

Цифровой осциллограф OWON XDS3064E

Цифровой осциллограф OWON XDS3064E – это измерительное устройство для детального анализа электрических сигналов. Прибор располагает четырьмя каналами и визуализирует на экране форму волны, амплитуду и частоту сигналов в электронных схемах. Полоса пропускания 60 МГц обуславливает точное отображение множества сигналов. Ниже рассматриваем и опровергаем некоторые мифы о работе с такими приборами на примере этой модели.

  1. Осциллографы с большим числом каналов сложны в использовании

Количество каналов модели дает возможность сравнивать различные сигналы в реальном времени. Ввиду понятного управления и простого подключения к приборам анализ сложных электронных схем таким осциллографом не вызывает трудностей.

  1. Приборы такого типа предназначены только для профессионалов

Осциллограф 60 МГц XDS3064E в действительности подходит для большого списка профессиональных, а также любительских задач. Такая техника полезна и для начинающих, а также для практики студентов.

  1. Высокая частота дискретизации не важна для большинства измерений

Частота дискретизации 1 ГВыб/с у XDS3064E помогает захватывать быстрые изменения. Прибор точно отображает даже кратковременные события в электрических цепях, что критично для диагностики.

  1. Большая длина записи только усложняет работу с осциллографом

XDS3064E имеет длину записи 40М точек. Это дает возможность захватывать длительные сигналы с высоким разрешением. Пользователь может анализировать продолжительные процессы без потери детализации, что невозможно для оборудования с малой длиной записи.

  1. Декодирование шин – излишняя функция

Модель поддерживает декодирование шин I2C, SPI, RS232, CAN. Эта функция помогает анализировать цифровые протоколы связи, при отладке систем с микроконтроллерами и другими цифровыми устройствами.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
