Характеристики PINTECH MDO7022
Частотомер
Описание PINTECH MDO7022
Технические характеристики PINTECH MDO7022
| Полоса пропускания | 20 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 100 МВыб / с |
| Глубина памяти | 100 Кб |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 400 Vrms CAT II |
| Горизонтальная система | |
| Погрешность временной базы | ± 100 ppm |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел (шаг 1, 2, 5) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 17,5 нс |
| Точность усиления постоянного тока | ± 3% |
| Точность смещения постоянного тока | ≥ 16 мВ / дел (± 0,05 деления ± 3% от значения смещения) |
| Изоляция между каналами |
50 Гц : 100 : 1 10 МГц : 40 : 1 |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Тип триггера | по фронту, видео |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
| Автоматическое измерение | Vp-p, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, phase, Preshoot, rise time, fall time, +width, -width, +duty, -duty, duty cycle, delay A→B↓, delay A→B↑, +Pulse count, rise edge count, fall edge count |
| Частотомер | встроенный |
| Математические операции | ＋, －, x, ÷, invert, FFT |
| Фигура Лиссажу |
есть, полная пропускная способность, ± 3 градуса разность фаз |
| Общие характеристики | |
| Тип дисплея | 7 дюймов, цветной LCD, 800 х 480 |
| Питание | 100-240 В, 50/60 Гц |
| Интерфейс передачи данных | USB |
| Габариты | 301 х 152 х 70 мм |
| Вес | 1100 г |
| Комплектация | запоминающий осциллограф PINTECH MDO7022 - 1 шт |
Обзорная таблица осциллографов PINTECH серии MDO7000
| Характеристики | MDO7022 | MDO7350A | MDO7500 | MDO7500A |
| Полоса пропускания, МГц | 20 | 350 | 500 | 500 |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, МВыб/с | 100 | 625 | 5000 | 5000 |
| Глубина памяти на канал, Мб | 1 | 400 | 400 | 400 |
| Время нарастания, нс | ≤ 17,5 | ≤ 1 | ≤ 0,7 | ≤ 0,7 |
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||
| Генератор сигналов | да | |||
| Логический анализатор | нет | да | да | да |
| Мультиметр | нет | да | да | да |
| Анализатор спектра сигнала с помощью БПФ | нет | да | да | да |
| Частотомер | да | |||
| Самописец | нет | |||
| Анализатор протоколов | нет | да | да | да |
| Дисплей | 800 x 480 | 800 x 600 | 800 x 600 | 800 x 600 |
| Интерфейс передачи данных | USB | |||

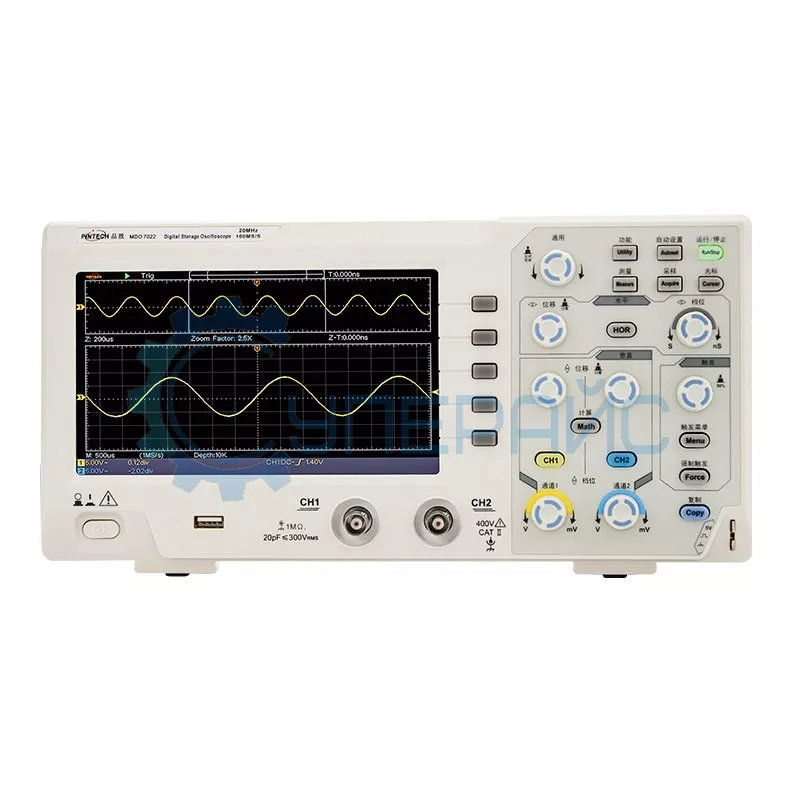

Осциллограф PINTECH MDO7022
PINTECH MDO7022 - это цифровой осциллограф, 2 канала которого рассчитаны на работу с полосой пропускания 20 МГц. Модель удобна для размещения на рабочем столе. Ниже рассказываем про основные этапы работы с прибором и его технические параметры.
- Подготовка
Корпус занимает минимум пространства благодаря габаритам 301 × 152 × 70 мм. Разместите прибор на ровной поверхности, обеспечив доступ к органам управления.
- Подключение к сети
Подсоедините кабель к разъему на корпусе. Диапазон входного напряжения 100-240 В допускает подключение к большинству электросетей. Вставьте вилку в розетку и включите устройство.
- Настройка входных каналов
Этот осциллограф 20 МГц ввиду имеющегося количества каналов позволяет исследовать два сигнала одновременно. Подключите технику к входным разъемам.
Доступны режимы развязки:
DC — для анализа постоянной составляющей;
AC — фильтрация постоянной компоненты;
GND — заземление входа.
- Синхронизация
Выберите тип триггера в зависимости от задачи — по фронту либо видеосигналу. Поддерживаются стандарты NTSC, PAL, SECAM при работе с видео.
Доступны три режима запуска:
автоматический — непрерывная развертка;
нормальный — старт при выполнении условий;
одиночный — однократный захват.
- Измерения параметров
Цветной LCD-дисплей отображает форму сигнала. Частота дискретизации достигает 100 МВыб/с, глубина памяти — 100 Кб. Доступны курсорные ручные измерения и автоматические.
Встроенный частотомер определяет частоту. Прибор может выполнять математические операции: сложение, вычитание, умножение, деление, инверсию, быстрое преобразование Фурье. Функция построения фигур Лиссажу облегчает анализ фазовых соотношений.
- Передача данных
Интерфейс USB служит для сохранения результатов измерений на внешние накопители либо подключения к компьютеру. Порт находится на передней панели.
- Транспортировка
Вес модели составляет 1,1 кг. Перемещение прибора не вызывает сложностей.
