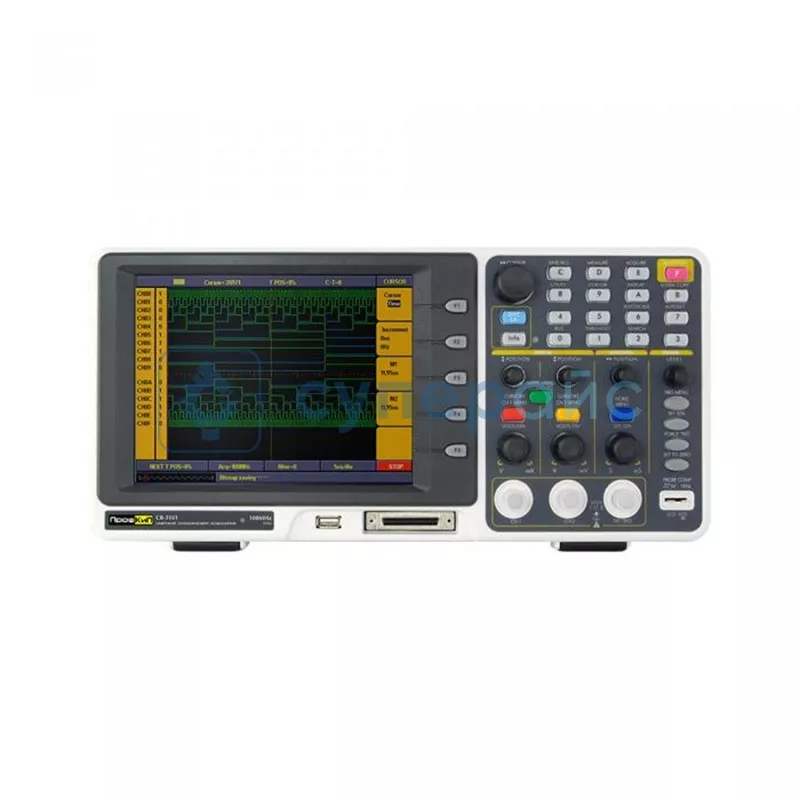

Осциллограф смешанных сигналов ПрофКиП С8-3101
Артикул (код товара): 27662
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
174 490 ₽
174 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Продажи прекращены
Артикул (код товара)
27662
Модель (серия)
С8-3101
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ПрофКиП С8-3101
Артикул (код товара)
27662
Модель (серия)
С8-3101
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Встроенные опции
Логический анализатор
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-232
Описание ПрофКиП С8-3101
ВНИМАНИЕ! Продажи осциллографа ПрофКиП С8-3101 ПРЕКРАЩЕНЫ. Рекомендуем обратить внимание на альтернативную модель: Цифровой настольный осциллограф RIGOL MSO2202A-S
Технические характеристики ПрофКиП С8-3101
| Количество каналов | 2, отдельный АЦП для каждого канала |
| Полоса пропускания | 0 - 100 МГц |
| Максимальная частота дискретизации | 1 Гвыб / с |
| Максимальная частота дискретизации в реальном времени | 1 ГГц |
| Глубина памяти | 2 М |
| Время нарастания | < 3,5 нс |
| Горизонтальная шкала | 2 нс /дел - 100 с /дел (шаг 1-2-5) |
| Точность (усреднение) | усреднение > 16: ± (3 % показаний + 0.05 дел) для ΔU |
| Чувствительность | 2 мВ / дел - 10 В / дел |
| Точность | ± 3 % |
| Разрешение по вертикали | 8 бит (2 канала одновременно) |
| Интерполяция | sin X /x, режим растяжки окна (ZOOM) |
| Максимальное входное напряжение | 400 В |
| Ослабление пробников | 1х, 10х, 100х, 1000х |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный |
| Режимы синхронизации | по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Сохранение во внутреннюю память | 4 осциллограммы (запись /чтение) |
| Курсорные измерения | ΔU, ΔT |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) |
| Математические функции | сложение, вычитание, деление, умножение, БПФ (FFT) |
| Фигуры Лиссажу |
диапазон: полный разность фаз: ± 3° |
| Логический анализатор | |
| Количество каналов | 16 |
| Полоса пропускания | 0 - 100 МГц |
| Максимальная частота дискретизации в реальном времени | 20 выб / с - 1 Гвыб / с |
| Глубина памяти | максимум 4 М каждый канал |
| Входной импеданс | 600 кОм ± 5 %, параллельно с 15 пФ ± 5 пФ |
| Режимы синхронизации | по фронту, по шине, по шаблону, по последовательному коду, по длительности |
| Установка синхронизации по позиции | предварительная синхронизация, синхронизация с середины экрана, повторная синхронизация |
| Пороговое напряжение | 6 В (4 установки) |
| Диапазон входного сигнала | ± 30 В |
| Поиск данных | установлен |
| Система данных | двоичная, десятичная, шестнадцатеричная |
| Цифровые фильтры | 0, 1, 2 опционально |
| Настройки сохранения данных | 10 настроек |
| Интерфейс | USB (сохранение данных на внешний USB-носитель) |
| Общие характеристики | |
| Дисплей | 8 дюймов, цветной TFT (640х800) LCD |
| Интерфейс | USB 2.0, USB-host, RS-232 |
| Источник питания | 100 В - 240 В, 50 Гц / 60 Гц |
| Габариты | 370 х 180 х 120 мм |
| Вес | 2,2 кг |
|
Комплектация |
осциллограф ПрофКиП С8-3101 - 1 шт; пассивный пробник 1:1 (10:1), 1.2 м - 2 шт; измерительный модуль логического анализатора - 1 шт; RS-232 кабель или USB-кабель - 1 шт; CD с ПО - 1 шт; кабель питания - 1 шт; руководство по эксплуатации - 1 шт |
