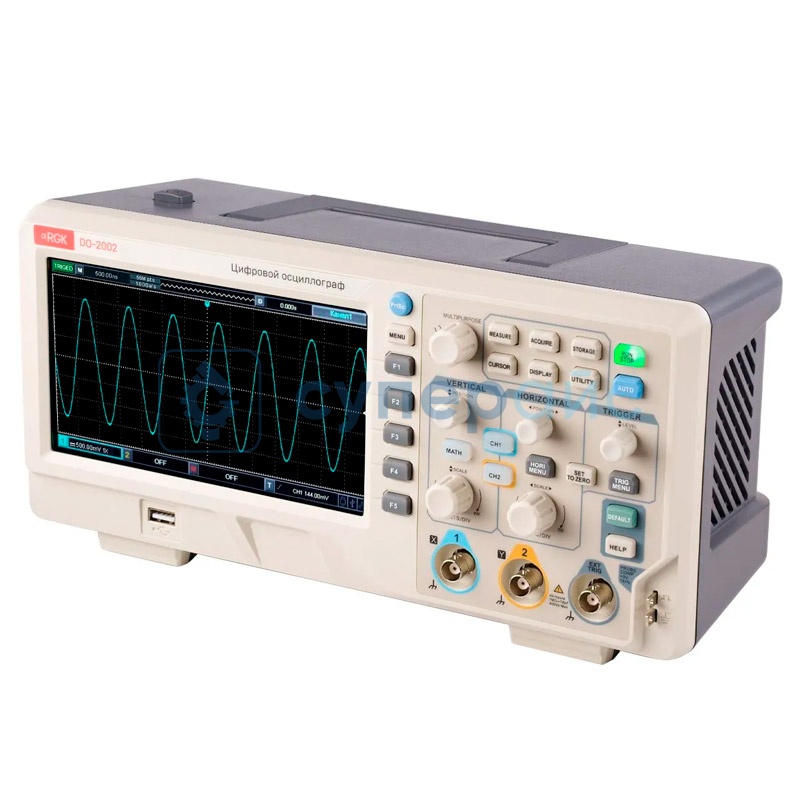

Осциллограф настольный RGK DO-2002
Артикул (код товара): 28964
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
37 990 ₽
37 990 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
28964
Модель (серия)
DO-2002
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RGK DO-2002
Артикул (код товара)
28964
Модель (серия)
DO-2002
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Вес (кг)
3
Сложность
2
Показать больше
Показать меньше
Описание RGK DO-2002
ВНИМАНИЕ! Производство осциллографа настольного RGK DO-2002 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Запоминающий осциллограф Hantek DSO4204C (4 канала, 200 МГц)
Технические характеристики RGK DO-2002
| Дискретизация при выборке в режиме реального времени | 1 ГГц |
| Усреднение | число осциллограмм: 2, 4, 8, 16, 32, 64, 128, 256 |
| Входы | |
| Развязка входа | по постоянному току (DC), по переменному току (AC), замыкание на землю (GND) |
| Входной импеданс | 1 МОм ± 2 % параллельно с 18 ± 3 пФ |
| Максимальное напряжение входного сигнала | 400 В |
| Горизонтальная система | |
| Диапазон коэффициента горизонтальной развертки | 2 нс / дел - 50 с / дел |
| Интерполяция осциллограммы | sin(x) / x |
| Точность временной шкалы | ≤ ± (50 + 2 x срок эксплуатации) |
| Длина записи | 2 x 512K точек выборки |
| Глубина записи |
один канал: 64 КБ два канала: 32 КБ |
| Вертикальная система | |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,8 нс |
| Число каналов | 2 |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 1 мВ / дел - 20 В / дел (шаг 1 - 2 - 5) |
| Диапазон смещения | ≥ ± 8 дел |
| Отключаемое ограничение полосы пропускания | 20 МГц |
| Низкочастотный предел при развязке по переменному току | ≤ 5 Гц на входе BNC |
| Вертикальный диапазон |
± 3 % (5 мВ / дел - 20 мВ / дел) ± 4 % (1 мВ / дел - 2 мВ / дел) |
| Запуск (Trigger) | |
| Чувствительность запуска | ≤ 1 дел |
| Диапазон уровней запуска |
внутренний: ± 10 дел от центра внешний: ± 10 В |
| Погрешность уровня запуска |
внутренний: ± (0,3 дел x В / дел) внешний: ± (6 % + 40 мВ) |
| Диапазон задержки запуска | 80 нс - 1,5 с |
| Режим запуска (однократный) | автоматический, нормальный, ждущий |
| Высокочастотная задержка запуска | сигналы задержки запуска выше 80 кГц |
| Низкочастотная задержка запуска | сигналы задержки запуска ниже 80 кГц |
| Запуск по фронту (EDGE) | |
| Тип фронта | запуск по нарастающему фронту, ниспадающему фронту, нарастающему и ниспадающему фронту |
| Запуск по длительности импульса (pulse width) | |
| Условие запуска | >, <, >< |
| Полярность | длительность положительного импульса, длительность отрицательного импульса |
| Длительность импульса | 20 нс - 10 с |
| Запуск по скорости изменения сигнала (slope) | |
| Условие на скорость изменение сигнала |
нарастающий (больше, меньше, в заданном диапазоне) убывающий (больше, меньше, в заданном диапазоне) |
| Длительность импульса | 20 нс - 10 с |
| Запуск по видеосигналу (video) | |
| Чувствительность запуска (типичная) | 2 В |
| Поочередный запуск | по фронту, по длительности импульса, по видеосигналу |
| Измерения | |
| Курсорные |
ручной режим: разность напряжений (∆V) между курсорами, промежуток времени (∆T) между курсорами, пересчет (∆T) в обратное значение в герцах (1 / ∆T) режим слежения: значения напряжения или времени для точек осциллограммы режим автоматических измерений: допускается отображения курсора при автоматических измерениях |
| Автоматические | Измерение размаха, амплитуды, минимального, максимального, среднего, среднеквадратичного напряжения, напряжения вершины и основания импульса, полусуммы верхнего и нижнего уровня, площади, площади за период, отрицательного выброса перед фронтом импульса, положительного выброса на фронте импульса, частоты, периода, длительности нарастающего и ниспадающего фронта, положительного и отрицательного импульса, положительного и отрицательного коэффициента заполнения, фазы, разных типов задержки: FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF и т.д. |
| Число измеряемых параметров | отображаются до 5 выбранных параметров одновременно |
| Диапазон измерений | экран или промежуток между курсорами |
| Статистика измерений | среднее значение, максимальное значение, минимальное значение, стандартное отклонение |
| Математические операции | |
| Операции над осциллограммами | A + B, A - B, A * B, A B, FFT (БПФ) |
| Оконные функции для БПФ | прямоугольная, Хэннинга, Блэкмана, Хэмминга |
| Вертикальная шкала результатов БПФ | В, дБ |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Сохранение данных | |
| Настройки | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Осциллограмм | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Файлы данных | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Изображение экрана (.BMP) | на внешний USB-накопитель (200 записей) |
| Частотомер | |
| Разрешение | 6 бит |
| Чувствительность | ≤ 30 В (среднеквадратичное) |
| Точность (типичная) | ± 0,051 % |
| Общие характеристики | |
| Дисплей | 7 дюймовый, ЖК-экран, 800 x 480 |
| Интерфейс | USB host, USB device, EXT Trig, Pass/Fail |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц |
| Потребляемая мощность | ＜100 Вт |
| Предохранитель | 1,6 А, класс Т, 250 В |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 152 x 311 x 137 мм |
| Вес нетто | 2 кг |
| Вес брутто | 3 кг |
| Комплектация | осциллограф RGK DO-2002 - 1 шт |
|
пассивный пробник - 2 шт USB кабель - 1 шт кабель питания- 1 шт |
|
