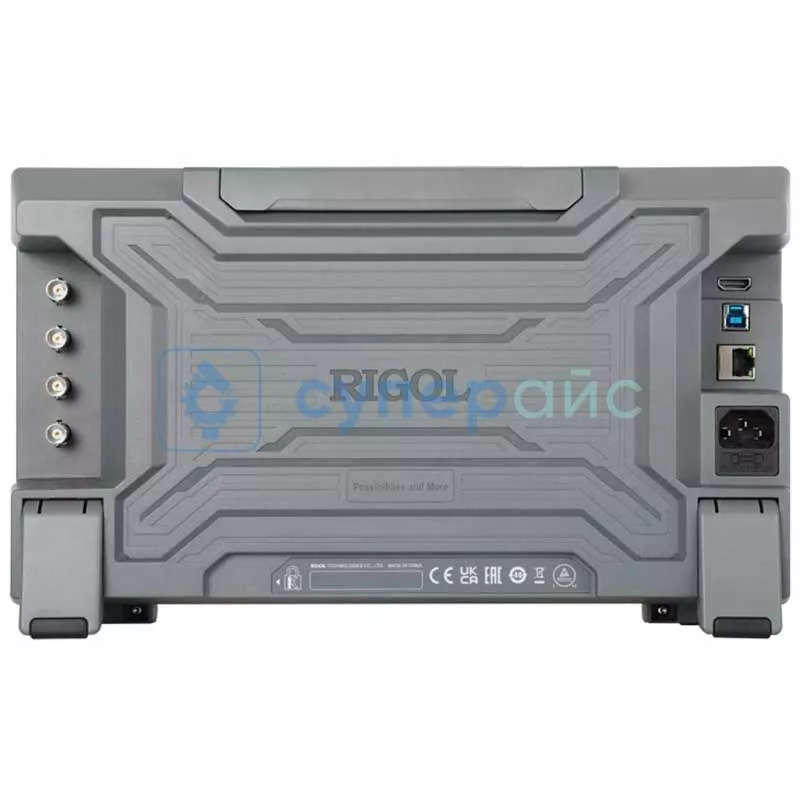

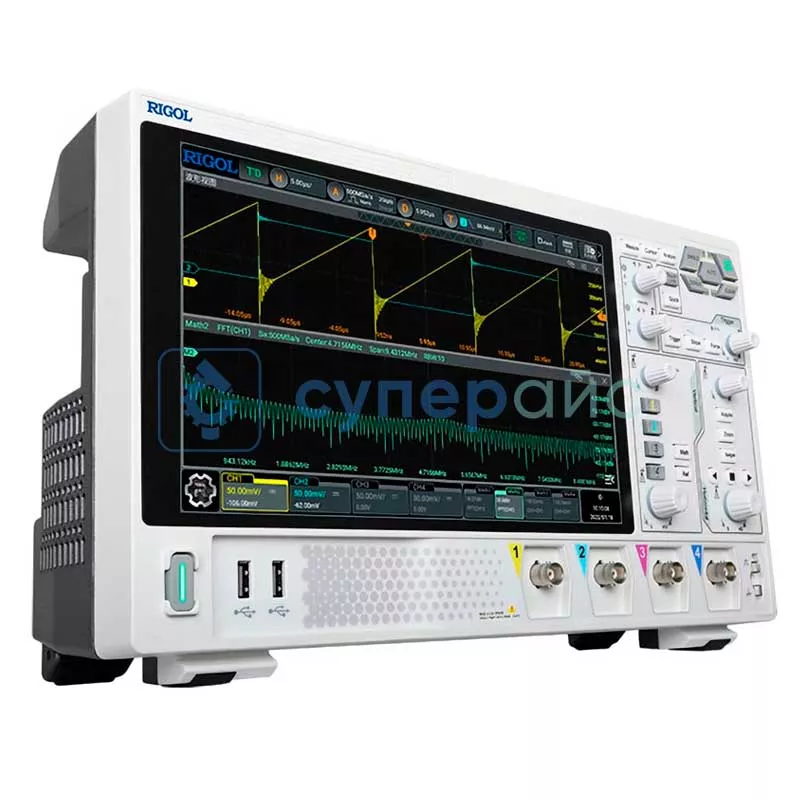

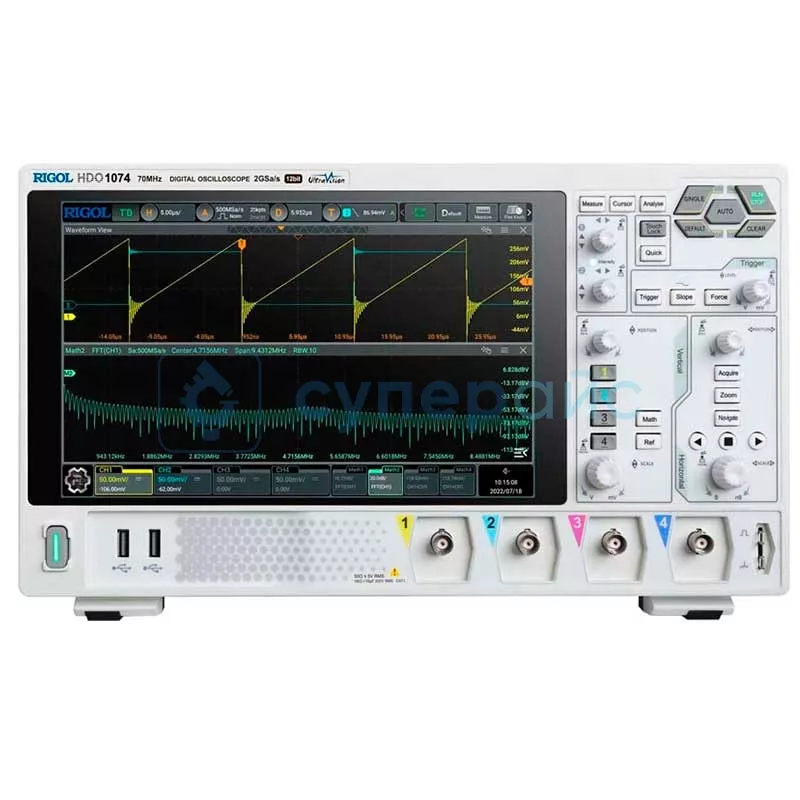

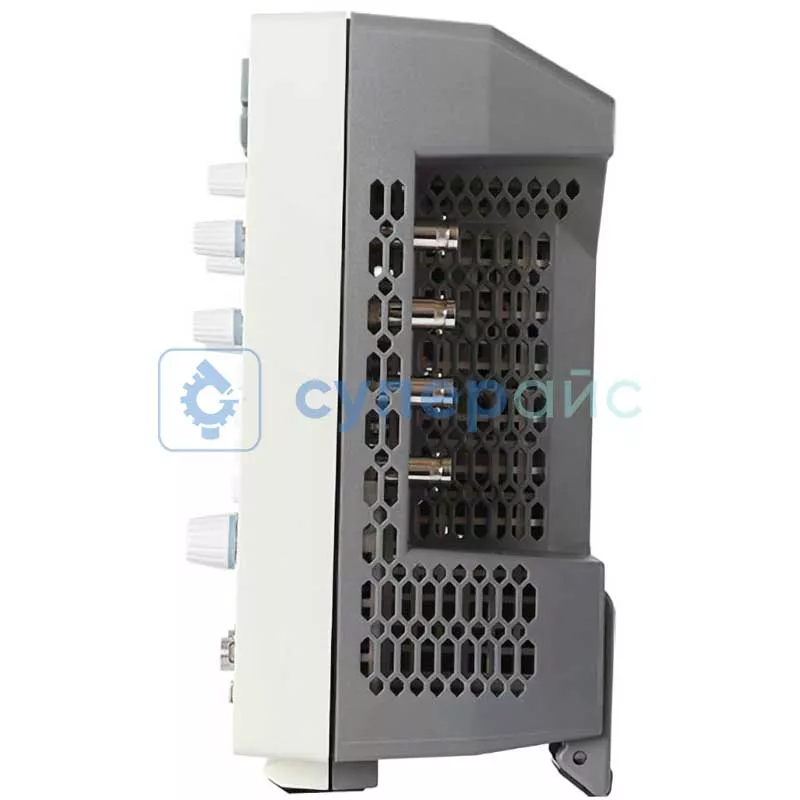

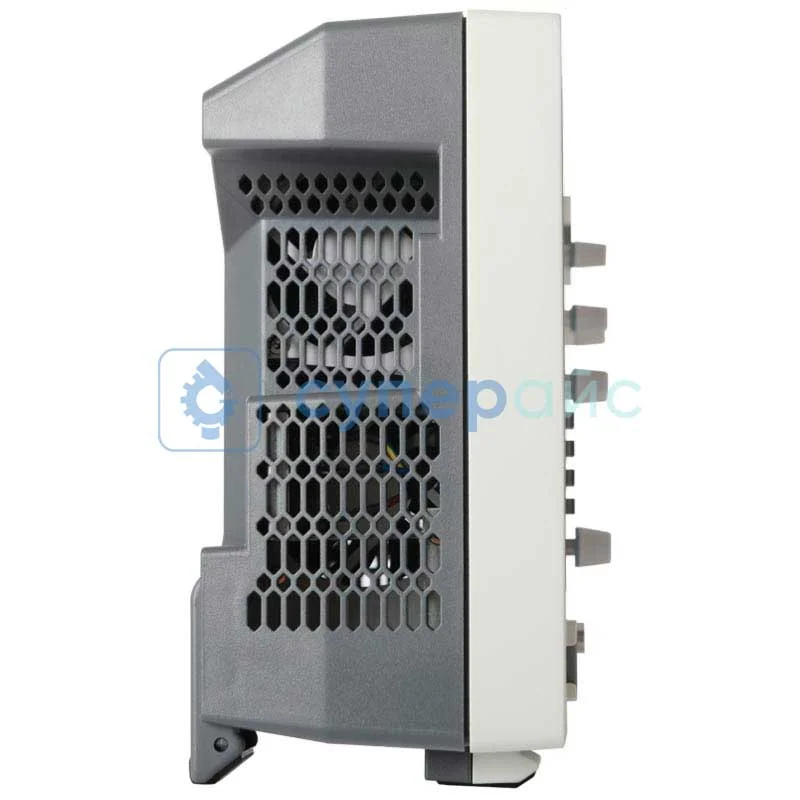

Четырёхканальный настольный осциллограф RIGOL DHO1074 (4 канала х 70 МГц)
113 289 ₽
113 289 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
18465
Модель (серия)
DHO1074
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO1074
Артикул (код товара)
18465
Модель (серия)
DHO1074
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Вес (кг)
3,8
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DHO1074
Технические характеристики RIGOL DHO1074
| Серия | DHO1000 |
| Полоса пропускания | 70 МГц |
| Количество каналов | 4+EXT |
| Частота дискретизации |
2 ГВыб/с 1 ГВыб/с в двухканальном режиме 500 МВыб/с в четырёхканальном режиме |
| Глубина памяти |
50 Мб в одноканальном режиме 25 Мб в двухканальном режиме 12,5 Мб в четырёхканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,001X / 0,002X / 0,005X / 0,01X / 0,02X / 0,05X / 0,1X / 0,2X / 0,5X / 1X / 2X / 5X / 10X / 20X / 50X / 100X / 200X / 500X / 1000X / 2000X / 5000X |
| Максимальное входное напряжение | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 2 нс/дел ~ 1000 с/дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 500 мкВ/дел ~ 10 В/дел |
| Время нарастания | ≤ 5 нс |
| Диапазон вертикального смещения |
500 мкВ/дел - 65 мВ/дел, ± 1 В 65 - 270 мВ/дел, ± 10 В 270 мВ/дел - 2,75 В/дел, ± 20 В 2,75 - 10 В/дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2 % |
| Точность смещения постоянного тока |
≤ 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | ≥ 100:1 |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ/дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала <>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7, 8, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Запуск LIN | |
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек |
| Источник запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100 - 240 В, 50-60 Гц, < 400 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 358,14 х 214,72 х 120,62 мм |
| Габариты упаковки | 460 x 330 x 235 мм |
| Вес нетто | 3,8 кг |
| Вес брутто | 5,25 кг |
| Комплектация |
настольный осциллограф RIGOL DHO1074 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Высоковольтный пробник RIGOL RP1010H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |
Обзорная таблица осциллографов RIGOL DHO1000
| Характеристики | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Количество каналов | 2+EXT | 4+EXT | 2+EXT | 4 | 2 | 4 |
| Частота дискретизации | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | |||
| Глубина памяти | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | |||
| Вертикальное разрешение | 12 бит | |||||
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел | |||||
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Тип дисплея | 10,1 дюймов, 1280 x 800 | |||||
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |||||
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||
Осциллограф RIGOL DHO1074: Профессиональный анализ сигналов с прецизионной точностью
Настольный осциллограф RIGOL DHO1074 устанавливает новые стандарты в области многоканальных измерений, предлагая исключительную точность и функциональность. Четыре аналоговых канала с полосой пропускания 70 МГц и частотой дискретизации 2 ГВыб/с обеспечивают комплексный анализ сложных электронных систем. Инновационная архитектура прибора сочетает высокое вертикальное разрешение 12 бит с расширенной памятью до 50 Мточек, гарантируя детализацию сигналов.
Преимущества:- Четыре синхронизированных измерительных канала с общей полосой 70 МГц
- Интеллектуальная система захвата до 50000 осциллограмм в секунду
- Расширенная память 50 Мточек для анализа длинных последовательностей
- Многоуровневая система синхронизации с 15 типами триггеров
- Встроенные инструменты декодирования промышленных шин данных
Осциллограф демонстрирует прецизионные характеристики благодаря 12-битному АЦП с низким уровнем шума. Система цифровой обработки сигналов реализует алгоритмы спектрального анализа FFT и 20 видов математических операций. Система синхронизации поддерживает запуск по последовательным интерфейсам включая I²C, SPI, CAN, LIN и UART.
Функциональные возможности:- Автоматические измерения 42 параметров сигналов
- Программируемые курсорные и трекинг-измерения
- Многоуровневое декодирование протоколов передачи данных
- Встроенный 6-разрядный частотомер и вольтметр
- Поддержка векторного анализа в режиме XY
10.1-дюймовый дисплей с разрешением 1280×800 пикселей обеспечивает комфортную визуализацию сложных сигналов. Интеграция интерфейсов USB, LAN и HDMI позволяет легко интегрировать прибор в автоматизированные измерительные системы. Эргономичный дизайн с продуманной организацией элементов управления оптимизирует рабочий процесс.
RIGOL DHO1074 представляет сочетание производительности, точности и функциональности, предлагая профессионалам универсальное решение для решения широкого спектра измерительных задач.
