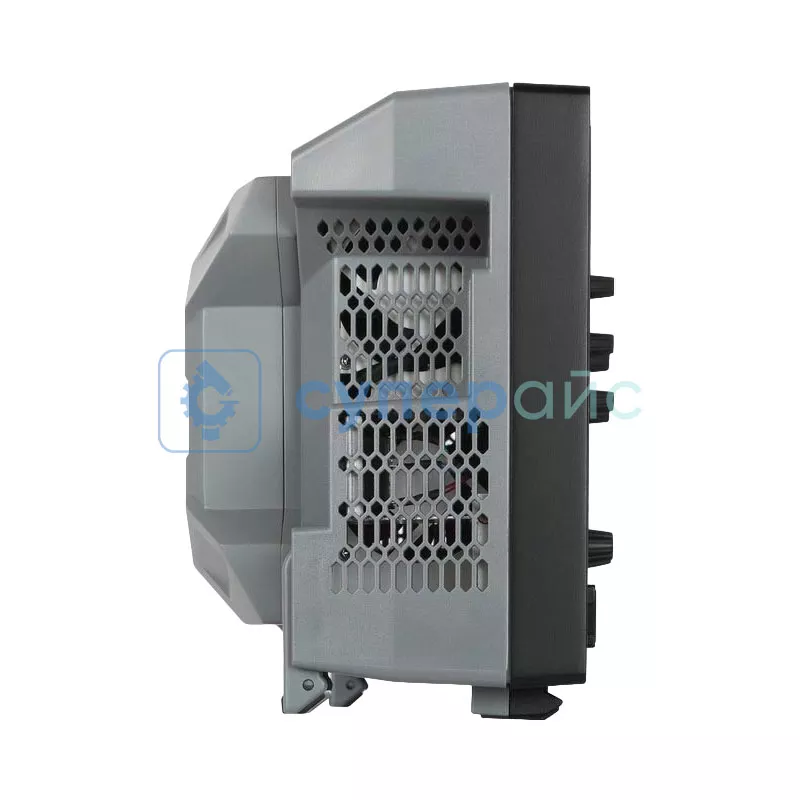

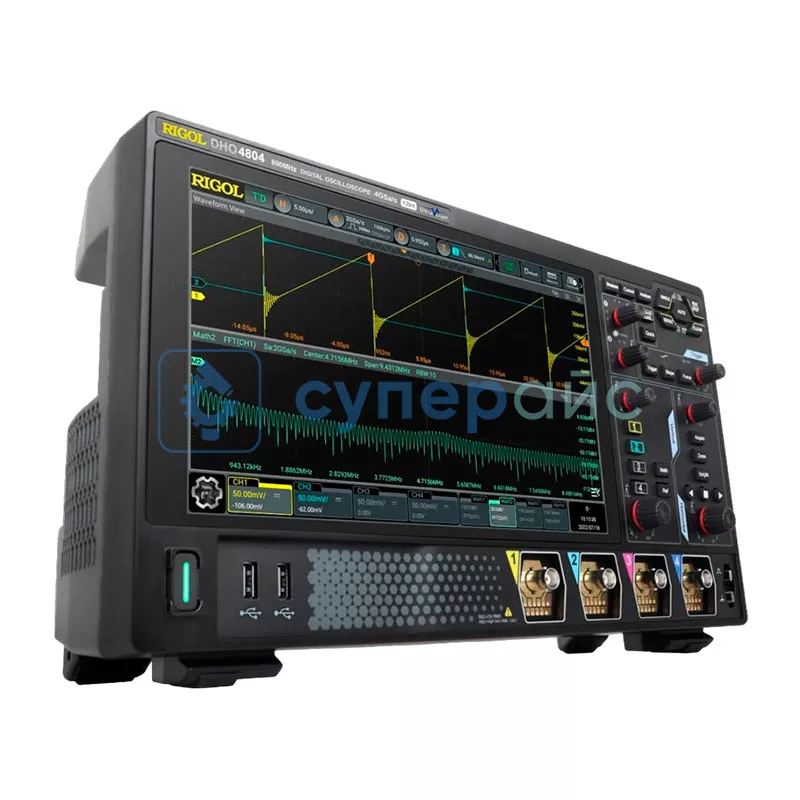

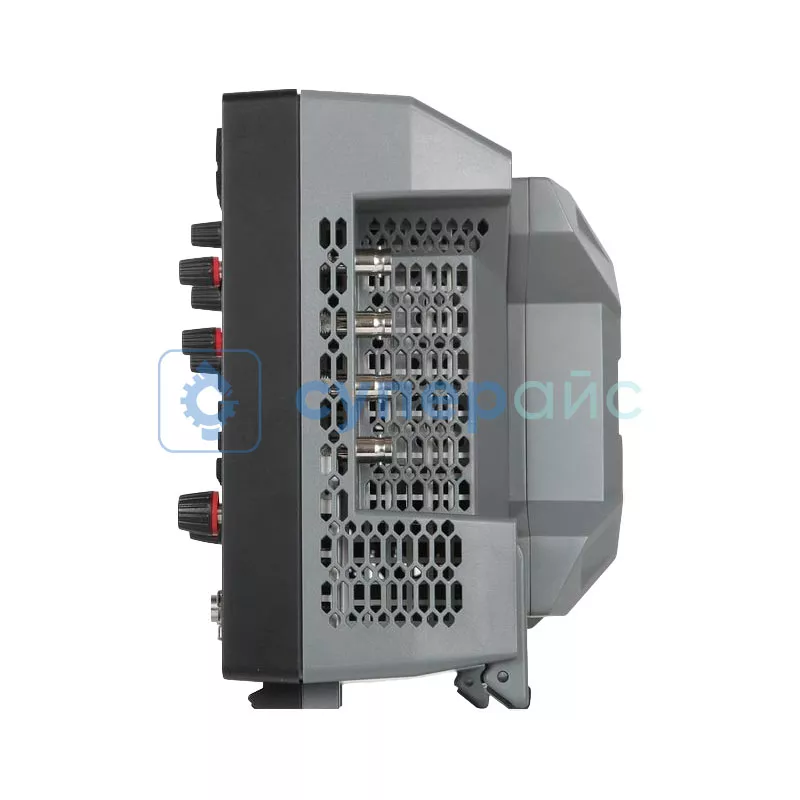

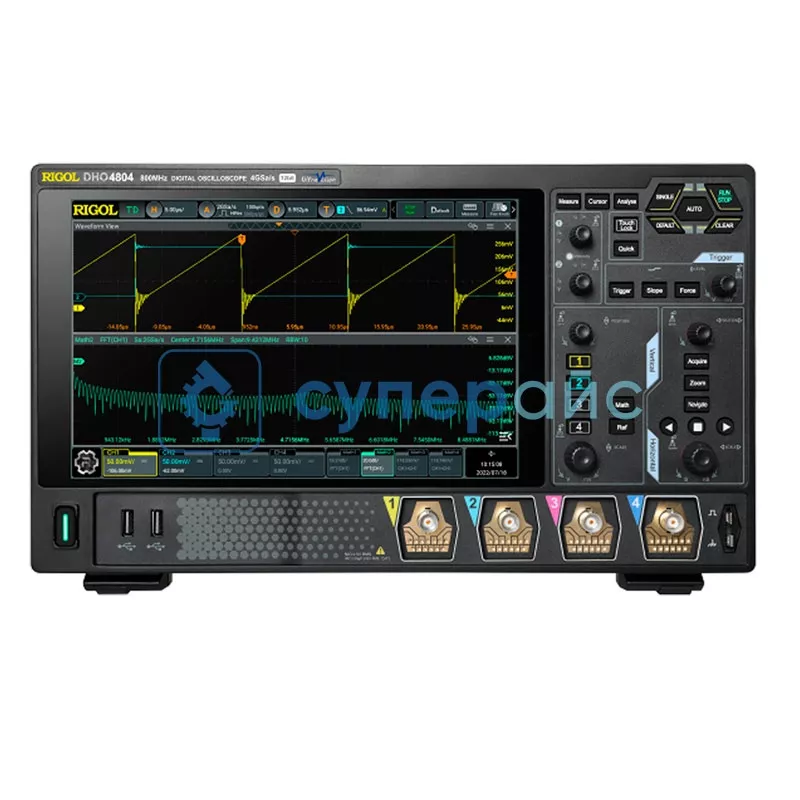

Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц)
471 520 ₽
471 520 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
18453
Модель (серия)
DHO4804
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO4804
Артикул (код товара)
18453
Модель (серия)
DHO4804
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
Parallel
UART
I²C
SPI
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
3,8
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DHO4804
Технические характеристики RIGOL DHO4804
| Серия | DHO4000 |
| Полоса пропускания (50 Ом, -3 дБ) | 800 МГц |
| Полоса пропускания (1 МОм, -3 дБ) | 500 МГц |
| Количество каналов | 4 |
| Частота дискретизации |
4 ГВыб/с в одноканальном режиме 2 ГВыб/с в двухканальном режиме 1 ГВыб/с в четырехканальном режиме |
| Глубина памяти |
250 Мб в одноканальном режиме 125 Мб в двухканальном и трехканальном режиме 62,5 Мб в четырехканальном режиме |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm ± 1 ppm/год |
| Коэффициент развёртки | 500 пс/дел ~ 1000 с/дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,001X / 0,002X / 0,005X / 0,01X / 0,02X / 0,05X / 0,1X / 0,2X / 0,5X / 1X / 2X / 5X / 10X / 20X / 50X / 100X / 200X / 500X / 1000X / 2000X / 5000X |
| Максимальное входное напряжение |
1 МОм: CAT I 300 Вrms, 400 Вpk (DC + Вpeak) 50 Ом: 5 Vrms |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 100 мкВ/дел ~ 10 В/дел |
| Время нарастания | ≤ 1,75 нс |
| Диапазон вертикального смещения |
1 МОм: ±0,5 В (<500 мкВ/дел) ±1 В (≥500 μV/div, ≤65 мВ/дел) ±10 В (>65 мВ/дел, ≤270мВ/дел) ±20 В (>270 мВ/дел ≤2.75 В/дел) ±100 В (>2.75В/дел, ≤10 В/дел) 50 Ом: ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2 % |
| Точность смещения постоянного тока |
< 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами |
≥100:1 (DC ~ 500 МГц) ≥30:1 (＞500 МГц ~ макс. полоса) |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Процессор | |
| Процессор | Cortex-A72, 1.8 GHz, hexa-core |
| Оперативная память | 4 Гб RAM |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 пикселей |
| Питание | 100-240 В, 45-440 Гц, < 200 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 358,14 x 214,72 x 120,62 мм |
| Вес нетто | 3,8 кг |
| Вес брутто | 5,55 кг |
| Комплектация |
цифровой осциллограф RIGOL DHO4804 - 1 шт щупы для осциллографа 500 МГц - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Токовый пробник RIGOL PCA1030 Пробник токовый RIGOL PCA1150 Токовый пробник RIGOL PCA2030 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL RP3500A Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |
Настольный осциллограф RIGOL DHO4804
RIGOL DHO4804 — функциональный инструмент для профессионалов, требующих точности и быстроты в измерениях. Этот настольный осциллограф создан для сложных задач, связанных с анализом сигналов в различных областях электроники. Его 10,1-дюймовый дисплей гарантирует отличную видимость графиков и числовых данных. Это помогает в точной интерпретации результатов, что важно при работе с высокочастотными сигналами.
Преимущества модели
Прибор в четырёхканальной конфигурации получил полосу пропускания 800 МГц, что даёт возможность одновременного анализа нескольких сигналов высокой частоты. Устройство демонстрирует высокую скорость выборки до 1 ГВыб/с на каждом канале, что позволяет фиксировать мельчайшие детали сигналов. С ним легко решать задачи по анализу или диагностике электронных систем, получая при этом удобство и простоту использования.
Его достоинства:
- Активные 4 канала помогают выполнять детальный анализ сложных множественных сигналов.
- Дисплей 10,1 дюйма с высоким разрешением даёт чёткое отображение результатов.
- Глубина памяти на канал 62,5 Мб в четырёхканальном режиме делает доступным хранение и анализ продолжительных сигналов.
- Интерфейсы USB, LAN и HDMI гарантируют простое подключение и передачу данных.
Цифровой четырёхканальный осциллограф RIGOL DHO4804 — выбор профессионалов, которым необходим высокоточный и функциональный инструмент для анализа. Сбалансированные характеристики делают его незаменимым в лабораториях и при проведении сложных измерений. Если нужно оборудование для профессиональных задач, то он станет оптимальным решением.
Обзорная таблица осциллографов Rigol серии DHO4000
| Характеристики | DHO4204 | DHO4404 | DHO4804 | |
| Полоса пропускания, МГц | 200 | 400 | 800 | |
| Количество аналоговых каналов | 4 | |||
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, МВыб/с | 4000 | |||
| Время нарастания, нс | ≤ 1,75 | ≤ 0,437 | ≤ 0,875 | |
| Глубина памяти на канал, Мб | 250 | |||
| Разрешение по вертикали (разрядность АЦП), бит | 12 | |||
| Генератор сигналов | нет | |||
| Логический анализатор | нет | |||
| Мультиметр | да | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1280 x 800 | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | USB/ LAN/ HDMI | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |
Документация и ПО RIGOL DHO4804
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов RIGOL серии DHO4000
Язык:
Русский
Размер и тип:
790 КБ,
PDF
