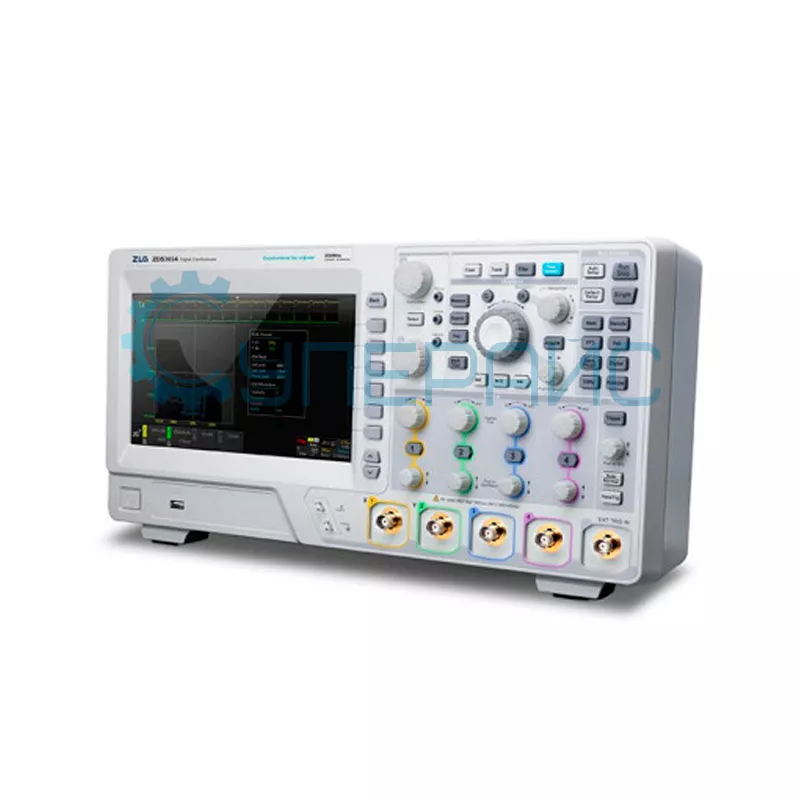

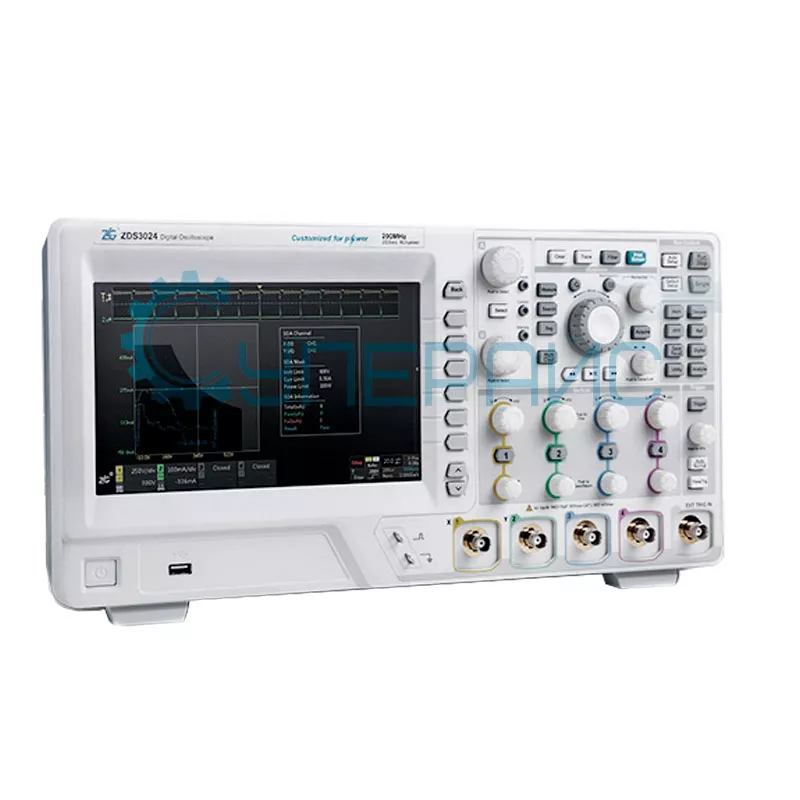

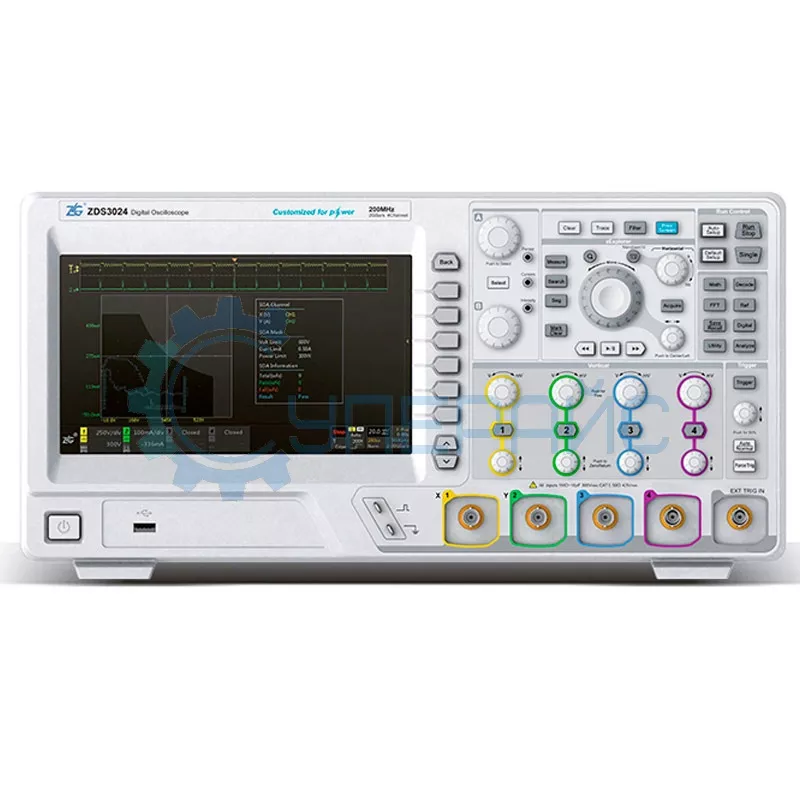

Цифровой запоминающий осциллограф ZLG ZDS3024

Осциллограф ZLG ZDS3024

ZLG ZDS3024 разработан как профессиональный запоминающий осциллограф: 4 цифровых каналов достаточно для проведения сложных измерений. Модель работает с полосой пропускания до 200 МГц. Частота дискретизации достигает 2 Гвыб/с, максимальная глубина хранения составляет 250 Мб. Ниже рассказываем об основных этапах работы с устройством.

1. Распаковка

В упаковке находятся все компоненты для начала работы:

• измерительный зонд;
• кабель питания;
• кабель USB;
• руководство пользователя.

2. Условия эксплуатации

Прибор функционирует в температурном диапазоне 10–40 °С. Относительная влажность не должна превышать 60 %. Высота над уровнем моря — до 3000 м.

3. Подключение

Четыре независимых канала позволяют одновременно анализировать несколько сигналов. Модель может применяться как осциллограф для блока питания или для анализа других видов электроники.

Режимы развязки входа — DC, AC, GND — выбираются в зависимости от характера сигнала.

4. Визуализация сигналов

TFT ЖК-экран отображает осциллограммы в высоком разрешении. Вертикальное разрешение 8 бит обуславливает достаточную детализацию формы исследуемого сигнала.

5. Настройка триггера

В предлагаемой модели доступно множество типов запуска: например, по фронту, по импульсу, по видеосигналу.

Выбор зависит от характера исследуемого процесса. Триггер имеет автоматический и нормальный режимы.

6. Автоматический анализ

Встроенные алгоритмы выполняют 52 вида автоматических измерений. Такой набор ощутимо экономит время при проведении экспериментов и выполнении прикладных задач.

Результаты измерений выводятся на экран в наглядном виде.

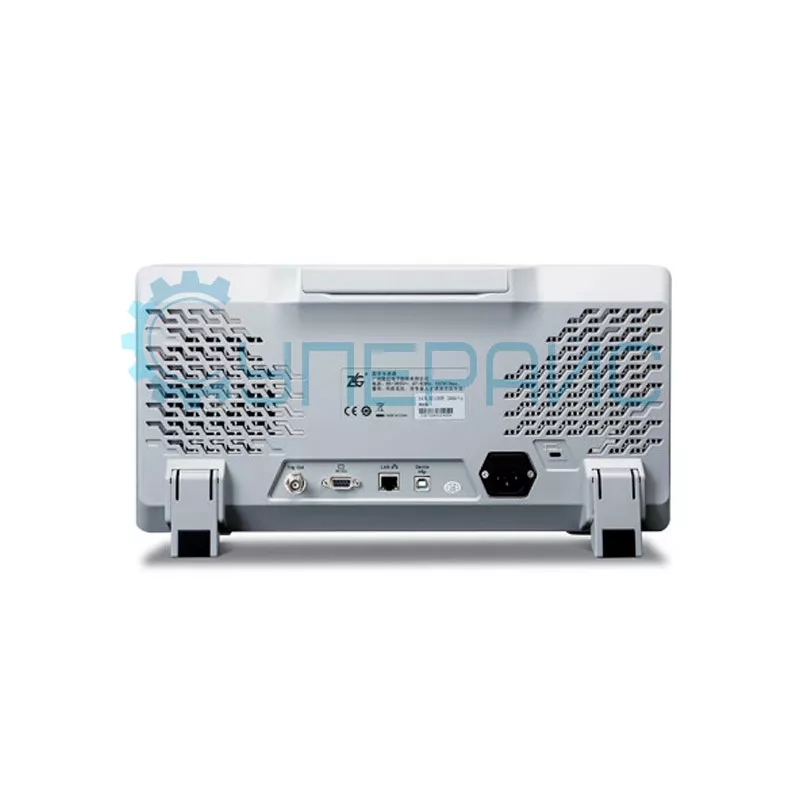

7. Интерфейсы связи

Доступны три типа подключения:

• USB — быстрая передача файлов на накопитель;
• LAN — интеграция в локальную сеть, удаленное управление;
• VGA — дублирование изображения на проектор или монитор.

Такая конфигурация подходит для документирования результатов, проведения презентаций, совместной работы в команде.
