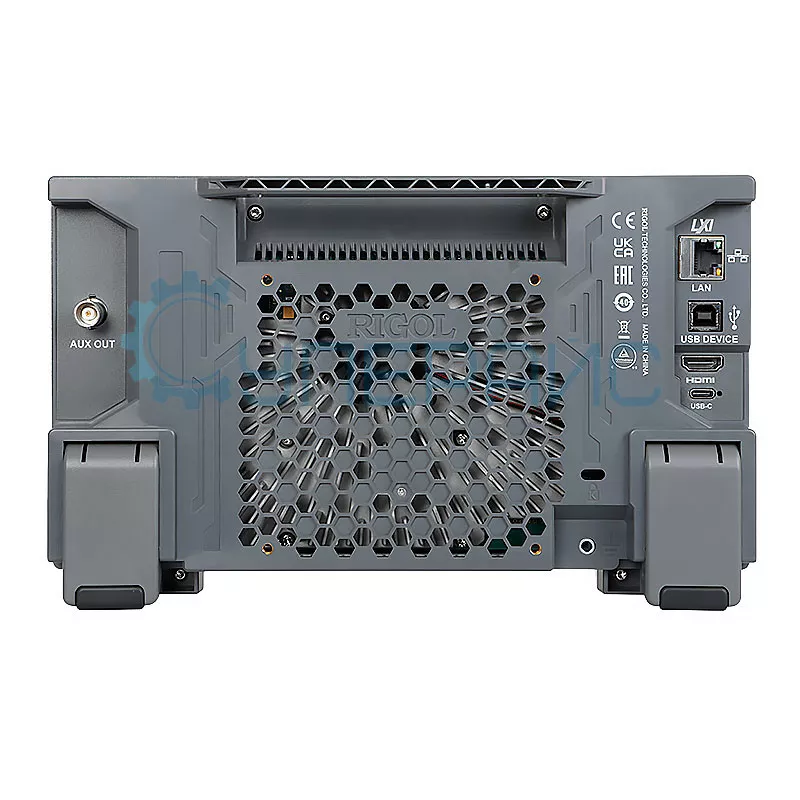

Осциллограф настольный цифровой RIGOL DHO802
Код товара: 21348
Гарантия 36 месяцев
О товаре 2 аналоговых канала
Полоса пропускания: 70 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 5 нс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 2 аналоговых канала
Полоса пропускания: 70 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 5 нс
Технические характеристики RIGOL DHO802
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации |
1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала |
| Количество каналов |
2 аналоговых (стандартно) + EXT |
| Макс. скорость захвата осциллограмм | 500000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
25 Мб - два канала 10 Мб - все каналы |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 15 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 5 нс |
| Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик |
| Вертикальное разрешение | 12 бит |
| Вертикальное отклонение | 0,5 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±0,5 В (< 0,5 мВ/дел) ±1 В (≥ 0,5 мВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел ) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полное; выбирается для каждого канала |
| Погрешность коэфф. усиления |
±1% (> 5 мВ/дел) от полной шкалы ±2% (≤ 5 мВ/дел) от полной шкалы |
| Погрешность смещения |
≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 100:1 |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс/дел ~ 500 с/дел |
| Временное разрешение | 100 пс |
| Погрешность временной базы | ±25 ppm ± 5 ppm/год |
| Максимальная задержка |
-5 дел отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс, точность ±1 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 50 мс/дел), сканирование (≥ 200 мс/дел) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс |
| Отображение | таблица событий |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по времени, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | Parallel (до 20 бит с аналоговыми каналами), RS232/UART, I2C, SPI, CAN |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (120 кГц), ФНЧ (120 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | 0,5 дел, ≥ 50 мВ/дел: 0,7 дел |
| Диапазон уровня запуска | внутренний: ±4,5 делений от центра экрана |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Типы запуска | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN, FlexRay, LIN |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по истечении времени (TimeOut) | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превышение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Разрешение | 3 - 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Процессор | |
| Модель | Cortex-A72 |
| Частота | 1,8 гГц |
| Количество ядер | 6 |
| Оперативная память | 4 Гб |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 × 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезависимая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Питание | USB Type-C, DC 12 V, 4 A |
| Потребляемая мощность | < 48 Вт |
| Температура хранения | -30℃ - 60℃, влажность ≤90% |
| Рабочая температура | 0℃ - 50℃, влажность ≤75% |
| Габариты | 340 x 250 x 145 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,8 кг |
| Комплектация |
цифровой осциллограф Rigol DHO802 – 1 шт сетевой шнур питания – 1 шт пассивный пробник 150 МГц – 2 шт руководство по эксплуатации – 1 шт |

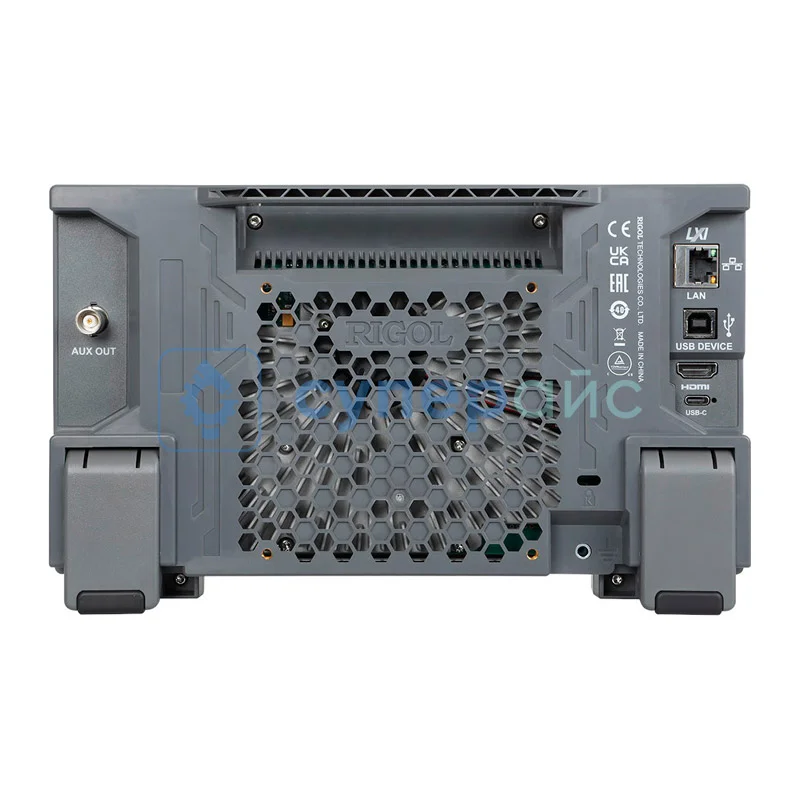

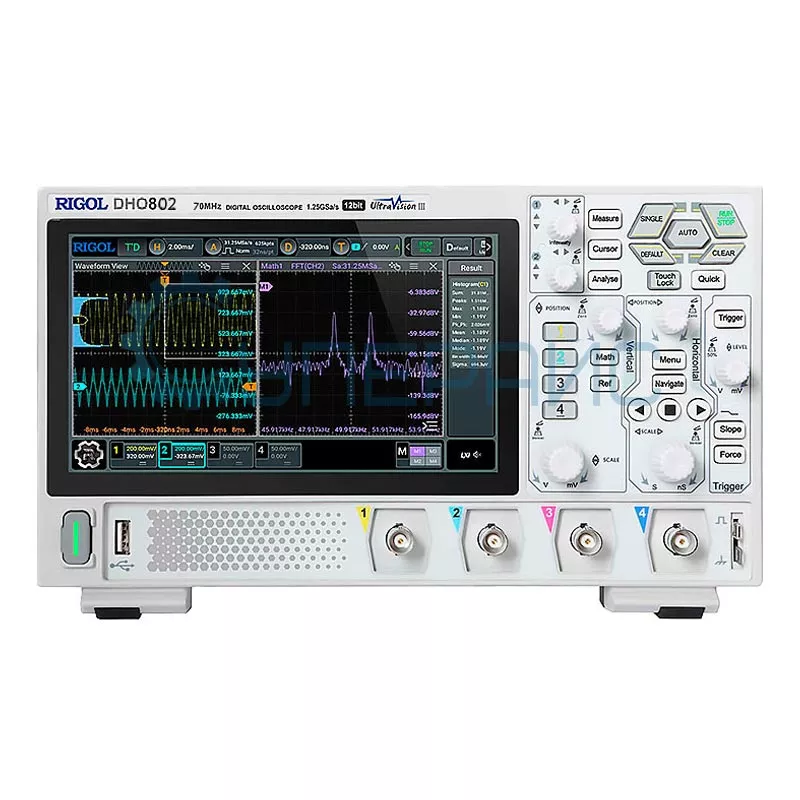

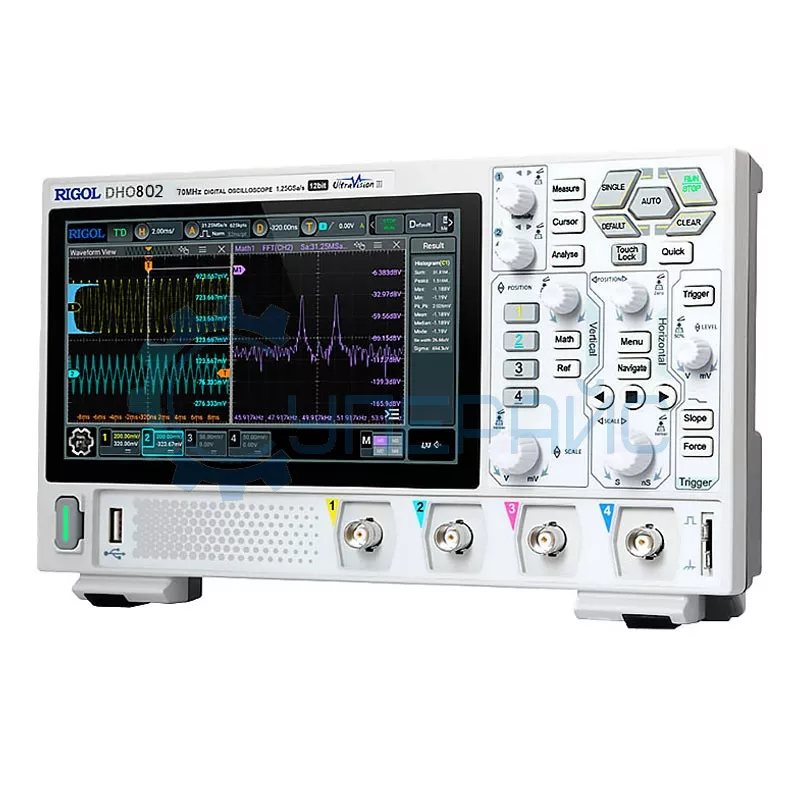

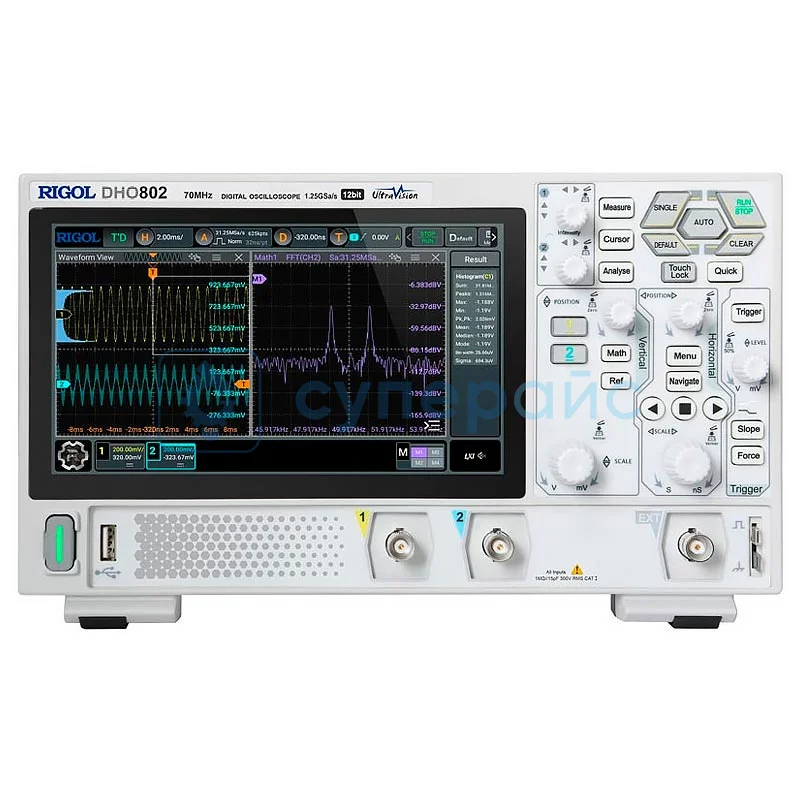

Настольный осциллограф RIGOL DHO802
Цифровой осциллограф rigol DHO802 представляет собой двухканальную модель с набором дополнительных функций. Ниже рассказываем про основные этапы работы с устройством.
1. Подготовка к работе
Модель компактна и легко размещается на рабочем столе. Перед включением убедитесь в наличии свободного пространства вокруг корпуса для вентиляции.
2. Подключение
Подсоедините кабель питания к разъему USB Type-C (потребуется 12V, 4A, используйте адаптер питания из комплекта). Для подключения тестируемой техники предусмотрен большой список разъёмов разных типов (USB 2.0 host, device, LAN 1 и другие).
3. Базовые параметры и запись
Этот настольный осциллограф снабжён двумя аналоговыми каналами. Полоса пропускания составляет 70 МГц при частоте дискретизации 1,25 Гвыб/с. Глубина записи составляет 25 Мб при включении двух каналов.
4. Дополнительный функционал
DHO802 отличается встроенными вольтметром и частотомером. Это усиливает потенциал для измерений. Оператору не нужно подключать дополнительных приборов.
5. Защита от электростатического разряда
ESD защита входов BNC ±8 кВ повышает надежность аппарата и безопасность чувствительных электронных компонентов.
Преимущества защиты:
- снижает риск повреждения внутренних компонентов осциллографа;
- увеличивает срок службы прибора;
- предохраняет подключённые устройства от случайных разрядов.
Использование DHO802 помогает решать сложные задачи в области электроники и электротехники.
Среди областей возможного применения:
- разработка и тестирование электронных схем;
- диагностика автомобильной электроники;
- обслуживание промышленного оборудования;
- научные исследования в области физики и электротехники.
Обзорная таблица осциллографов Rigol серии DHO800
| Характеристики | DHO802 | DHO804 | DHO812 | DHO814 |
| Полоса пропускания, МГц | 70 | 100 | ||
| Количество каналов | 2 аналоговых+ EXT | 4 аналоговых | 2 аналоговых + EXT | 4 аналоговых |
| Частота дискретизации на канал, Гвыб/сек | 1,25 Гвыб/сек | |||
| Макс. скорость захвата осциллограмм | 500000 осц./сек | |||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ||
| Глубина памяти |
25 Мб - два канала 10 Мб - все каналы |
|||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Вольтметр | есть | |||
| Частотомер | есть | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Генератор сигналов | нет | |||
| Анализатор протоколов | нет | |||
| Разрешение дисплея, пиксель | 1024 × 600 точек | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Дисплей с разрешением 800x600
Количество каналов: 4
Полоса пропускания: 500 МГц
Частота дискретизации: 5 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
8 дюймов TFT LCD-экран
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенная функция мультиметра и генератора сигналов
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
7-дюймовый дисплей с разрешением 800*480
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 100 МВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенный генератор сигналов до 50 МГц
Количество каналов: 2
Полоса пропускания: 350 МГц
Частота дискретизации: 5 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Функции генератора сигнала, мультиметра и блока питания
Количество каналов 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/сек
Для физических лиц при заказе от 3000 рублей Почтой России
Генератор сигналов произвольной формы
Полоса пропускания: 200 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
