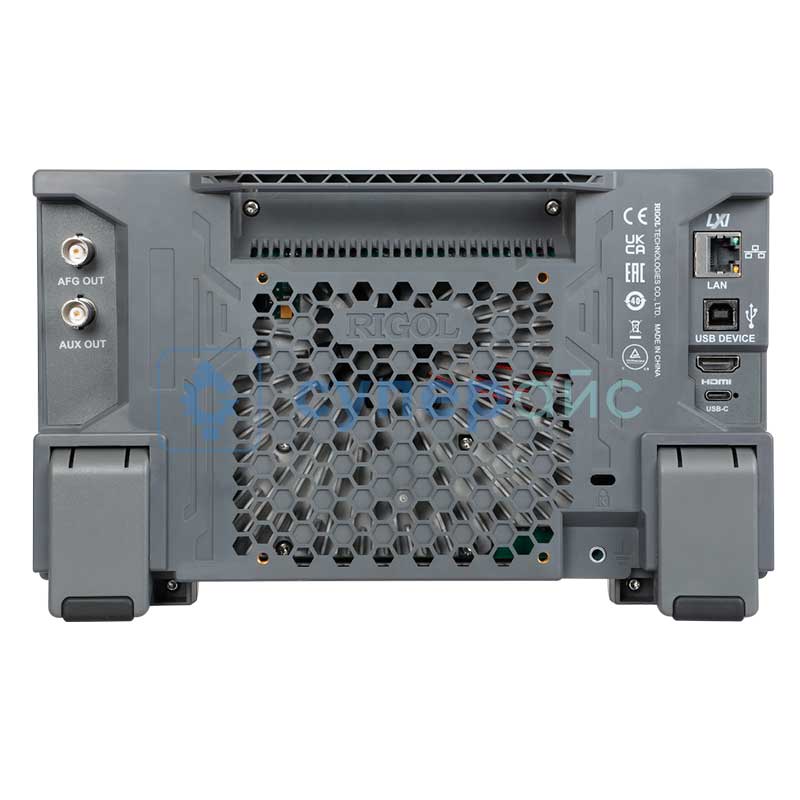

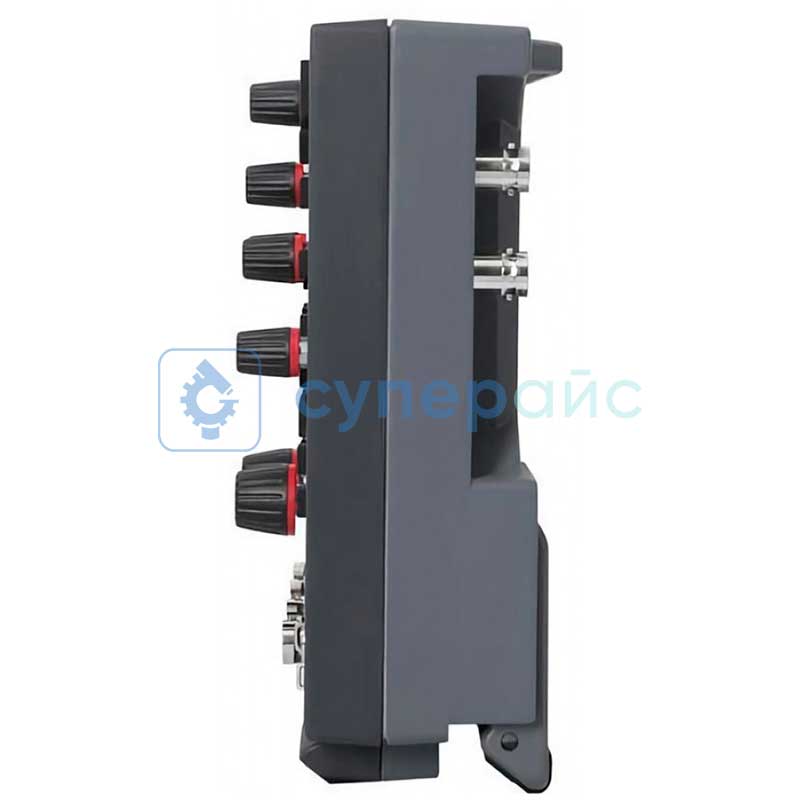

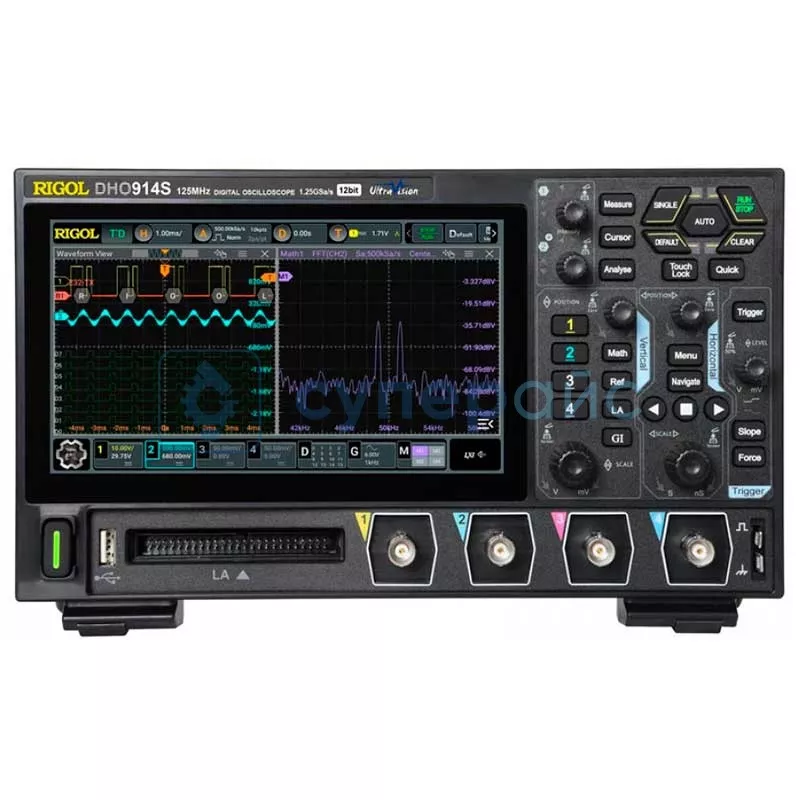

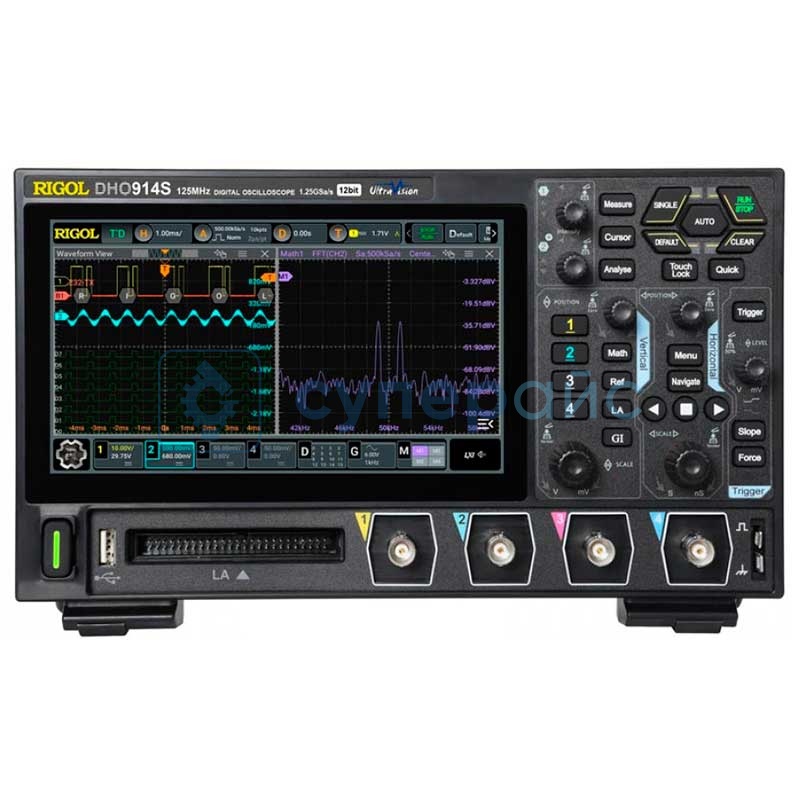

Осциллограф цифровой настольный RIGOL DHO914S
Код товара: 21345
Гарантия 36 месяцев
О товаре Встроенный вольтметр
Количество каналов: 4 аналоговых
Полоса пропускания: 125 МГц
Частота дискретизации: 1,25 Гвыб/с
78 820 руб.
78 820 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный вольтметр
Количество каналов: 4 аналоговых
Полоса пропускания: 125 МГц
Частота дискретизации: 1,25 Гвыб/с
Технические характеристики RIGOL DHO914S
| Полоса пропускания | 125 МГц |
| Максимальная частота дискретизации |
1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала 312,5 Мвыб/сек - все каналы |
| Количество каналов |
4 аналоговых канала 16 цифровых каналов генератор произвольных функций (AFG) |
| Макс. скорость захвата осциллограмм |
30 000 осц./сек (Vector Mode) 1 000 000 осц./сек (UltraAcquire Mode) |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
50 Мб - один канал 25 Мб - два канала 10 Мб - все каналы |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | DC, AC,GND (земля) |
| Входное сопротивление | 1 MОм ±1 % |
| Входная ёмкость | 15 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 2,8 нс |
| Учет ослабления пробников |
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 В RMS CAT I, 400 Впик (DC + Vpeak) |
| Вертикальное разрешение | 12 бит |
| Вертикальное отклонение | 200 мкВ/дел - 10 В/дел |
| Диапазон смещения |
±0,5 В (< 500 мкВ/дел) ±1 В (≥ 500 мкВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел ) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полное; выбирается для каждого канала |
| Точность усиления |
±1 % (> 5 мВ/дел) от полной шкалы ±2 % (≤ 5 мВ/дел) от полной шкалы |
| Точность смещения |
≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5 % смещения > 200 мВ/дел: ±0,1 дел ±2 мВ ±1 % смещения |
| Стойкость к ЭСР | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 100:1 |
| Цифровые каналы | |
| Диапазон порога срабатывания | ±15 В с шагом 10 мВ |
| Точность порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В настраиваемые пользователем |
| Макс. входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 В пик |
| Макс. динамический диапазон входа | ±10 В + значение порога |
| Мин. размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ≈ 101 кОм |
| Входная ёмкость зонда | ≈ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел |
| Временное разрешение | 100 пс |
| Точность временной базы | ±25 ppm ± 5 ppm/год |
| Максимальная задержка |
-5 дел отставание от запуска (положительная задержка) 1 с или 100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс, точность ±1 пс |
| Формат отображения | Y-T, X-Y, ROLL (≥ 50 мс/дел), SCAN(≥ 200 мс/дел) |
| Цифровые каналы | |
| Минимальная обнаруживаемая ширина импульса | 5 нс |
| Максимальная входная частота | 200 МГц (при корректном подключении щупа) |
| Разброс задержек между каналами | ±5 нс |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4), цифровые каналы (D0 ~ D15) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс |
| Отображение | таблица событий |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по времени, перемещение по событиям |
| Декодирование | |
| Стандартно |
параллельно (до 4 бит с комбинацией аналоговых каналов) RS-232 / UART декодирование I²C / SPI декодирование LIN / CAN декодирование |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Тип связи | AC, DC, подавление высоких частот (120 кГц), подавление низких частот (120 кГц) |
| Режим запуска | авто, нормальный, одиночный |
| Подавление шума |
увеличивает задержку цепи синхронизации (только внутренний триггер) включение/выключение |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Полоса пропускания триггера | аналоговая полоса осциллографа |
| Чувствительность триггера |
внутренний триггер: 0,5 дел (при ≥ 50 мВ/дел) 0,7 дел (при включённом подавлении шума) |
| Диапазон уровня запуска | внутренний: ±4,5 делений от центра экрана |
| Граница подавления высоких частот | 1,23 МГц |
| Типы запуска | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN, LIN |
| Запуск по фронту | |
| Тип фронта | нарастающий, спадающий или любой |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Поддерживаемые стандарты | NTSC, PAL/SECAM, 480p/60 Hz, 576p/50 Hz, 720p/60 Hz, 720p/50 Hz, 720p/30 Hz, 720p/25 Hz, 720p/24 Hz, 1080p/60 Hz, 1080p/50 Hz, 1080p/30 Hz, 1080p/25 Hz, 1080p/24 Hz, 1080i/60 Hz, 1080i/50 Hz |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Логическое состояние каждого канала | H, L, X (высокий, низкий, игнорируется) |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск по истечении времени (TimeOut) | |
| Тип события | фронт нарастающий, спадающий или любой |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка | H, L |
| Условие | < |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0–D15) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превышение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Разрешение | 3 - 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Режим вывода | обычный (одноканальный выходной сигнал) |
| Частота дискретизации | 156 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигнала | синусоидальная, прямоугольная, линейная, постоянный ток, шум, произвольная |
| Синусоидальная форма | |
| Диапазон частот | 2 - 25 МГц |
| Плоскость | ±0,5 дБ (относительно 1 КГц) |
| Гармонические искажения | -40 dBc |
| Негармонические искажения | -40 dBc |
| бщие гармонические искажения (THD) | <1% |
| Соотношение сигнал / шум | 40 дБ |
| Форма прямоугольник | |
| Диапазон частот | 2 - 15 МГц |
| Время нарастания / спада | < 15 нс |
| Превышение | <5% |
| Скважность | 1 - 99%, регулируется |
| Джиттер | 500 пс |
| Шум | |
| Аналоговая полоса пропускания | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 2 - 10 МГц |
| Длина волны сигнала | 2 pts - 16 kpts |
| Загрузка сохраненных сигналов | есть |
| Частота | |
| Точность | 100 ppm |
| Разрешение | 0,1 Гц или 4 бита |
| Амплитуда | |
| Выходной диапазон (частота ≤ 10 МГц) | 2 мВ - 10 В |
| Выходной диапазон (частота > 10 МГц) | 2 мВ - 5 В |
| Разрешение | 10 мкВ или 3 бита |
| Точность | ±(2% + 1 мВ), частота = 1 кГц |
| Постоянный ток | |
| Диапазон | -5 - 5 В |
| Разрешение | 100 мкВ или 3 бита |
| Точность | ±(2% + 5 мВ +0,5% от амплитуды) |
| Модуляция | |
| AM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная источник модуляции: внутренний глубина модуляции: 0 - 120% частота модуляции: 2 мГц - 1 МГц |
| FM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная отклонение частоты: 2 МГц для установки несущей частоты (ограничено настройкой несущей частоты, сумма отклонения частоты и несущей частоты не должна превышать верхний предел несущей частоты) частота модуляции: 2 мГц - 1 МГц |
| PM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная источник модуляции: внутренний отклонение модуляции: 0 - 360° (по умолчанию 90°) частота модуляции: 2 мГц - 1 МГц |
| Процессор | |
| Модель | Cortex-A72 |
| Частота | 1,8 гГц |
| Количество ядер | 6 |
| Оперативная память | 4 Гб |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 x 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB2.0 Host - 1 на передней панели USB 2.0 Device - 1 на задней панели LAN - 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI - 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор AUX OUT |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 В п-п |
| Энергонезависимая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Питание | USB Type-C, DC 15 V, 3 A |
| Потребляемая мощность | < 45 Вт |
| Температура хранения | -30 - 60 ℃, влажность ≤90 % |
| Рабочая температура | 0 - 50 ℃, влажность ≤75 % |
| Габариты | 335 x 255 x 140 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,9 кг |
| Комплектация |
цифровой осциллограф Rigol DHO914S – 1 шт сетевой шнур питания – 1 шт кабель заземления с банановыми разъёмами – 1 шт пассивный пробник – 4 шт |
| Совместимость |
Логистический пробник RIGOL PLA2216 Пробник дифференциальный для осциллографа RIGOL RP1050D Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов Rigol серии DHO900
| Характеристики | DHO914 | DHO914S | DHO924 | DHO924S |
| Полоса пропускания, МГц | 125 | 250 | ||
| Количество аналоговых каналов | 4 | |||
| Генератор произвольных форм | нет | да | нет | да |
| Частота дискретизации на канал, МВыб/с | 1250 | |||
| Макс. скорость захвата осциллограмм | 1000000 осц./сек | |||
| Время нарастания, нс | ≤ 2,8 | ≤1,4 | ||
| Глубина памяти на канал | 50 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1024 x 600 | |||
Осциллограф RIGOL DHO914S
Осциллограф цифровой настольный RIGOL DHO914S - это измерительный прибор для анализа электрических сигналов в лабораторных условиях.
Среди особенностей устройства:
- четыре аналоговых канала;
- полоса пропускания 125 МГц;
- встроенный частотомер.
Ниже - некоторые распространённые мифы о таких приборах, опровергаемые на примере этой модели.
- Цифровые осциллографы уступают аналоговым в скорости отклика
Предлагаемый осциллограф с частотомером поддерживает частоту дискретизации 1,25 Гвыб/с. Процессор аппарата располагает оперативной памятью 4 Гб для оптимальной обработки сигналов.
- Многофункциональные приборы сложны в освоении
Интерфейс DHO914S организован логично, с понятной навигацией по меню. Управление выстроено через физические кнопки и сенсорный экран.
- Полоса пропускания ограничивает применение
Полоса пропускания цифрового осциллографа DHO914S подойдёт для таких сфер, как:
- образование;
- сервисное обслуживание;
- разработка электроники.
Такой диапазон подходит для анализа аналоговых схем и импульсных источников питания.
- Глубина памяти не имеет практического значения
Глубина записи 50 Мб на один канал сохраняет продолжительные процессы для детального анализа. Разная конфигурация памяти под разное количество каналов оптимизирует использование ресурсов.
- Встроенные математические операции - маркетинговый ход
Операции (A+B, A-B и другие) позволяют анализировать взаимосвязи сигналов без внешних вычислений. Это полезно при сравнении сигналов и исследовании модуляций.
- Частотомер в осциллографе неточен
Встроенный частотомер использует те же аналоговые каналы, что и основное измерение. Инструмент обеспечивает согласованность результатов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 1
Форма сигналов: синусоидальная, треугольная, прямоугольная, ШИМ
Диапазон частот: 1 Гц - 13 МГц
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
В комплекте паяльник и термопинцет
Рабочая температура: 150 °С ~ 480 °С
Мощность: 200 Вт
Температурная стабильность: ± 2 °С
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Поддержка SCPI и LabVIEW
Количество каналов: 2 + 1 (внешний)
Полоса пропускания: 70 МГц
Частота дискретизации: 1000 МВыб / с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Поддерживает различные SCPI команды
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Интерфейс USB Type-C
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Декодирование сигналов
Количество каналов: 4 аналоговых
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
