Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
Четырехканальный цифровой осциллограф RIGOL DS4014E
160 070 руб.
ВНИМАНИЕ! Производство четырехканального цифрового осциллографа RIGOL DS4014E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Rigol MSO5074

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS4014E

Характеристики настольного осциллографа
Серия DS4000E
Полоса пропускания
 100 МГц

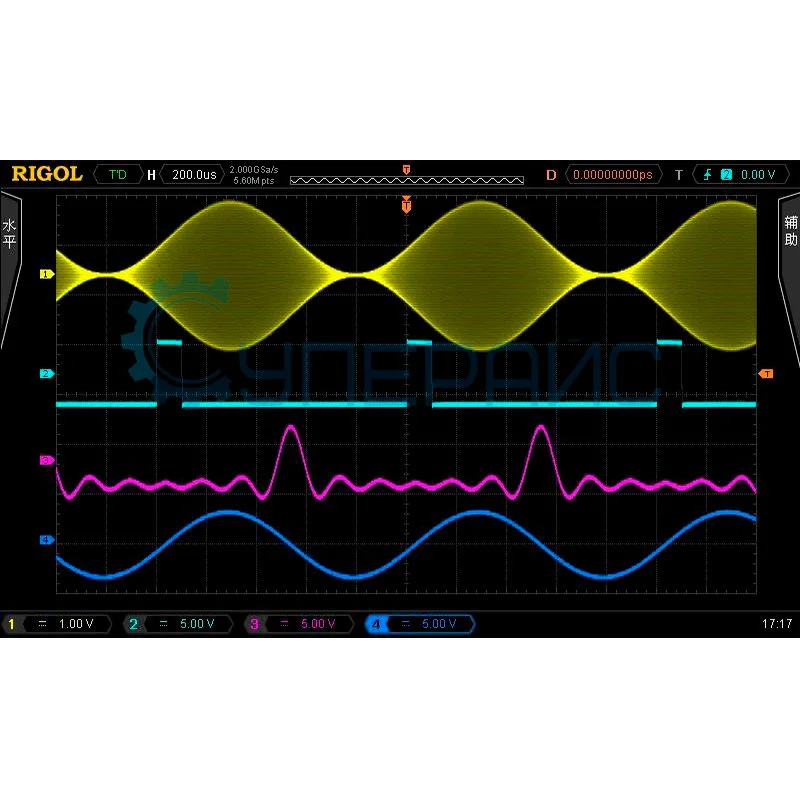

Количество каналов
 4 + внешний запуск
Максимальная частота дискретизации в реальном времени
 2 ГВыб / с на каждый канал
Входные параметры
Развязка входа
 DC, AC, GND
Входной импеданс
 1 МОм ± 1 %, 15 пФ ± 3 пФ или 50 Ом ± 1.5 %
Установка коэффициента затухания датчика
 0.01 X - 1000 Х с шагом 1-2-5
Максимальное входное напряжение
 300 Vrms CAT I, 100 Vrms CAT II
Ограниченная полоса пропускания 20 МГц, полный диапазон

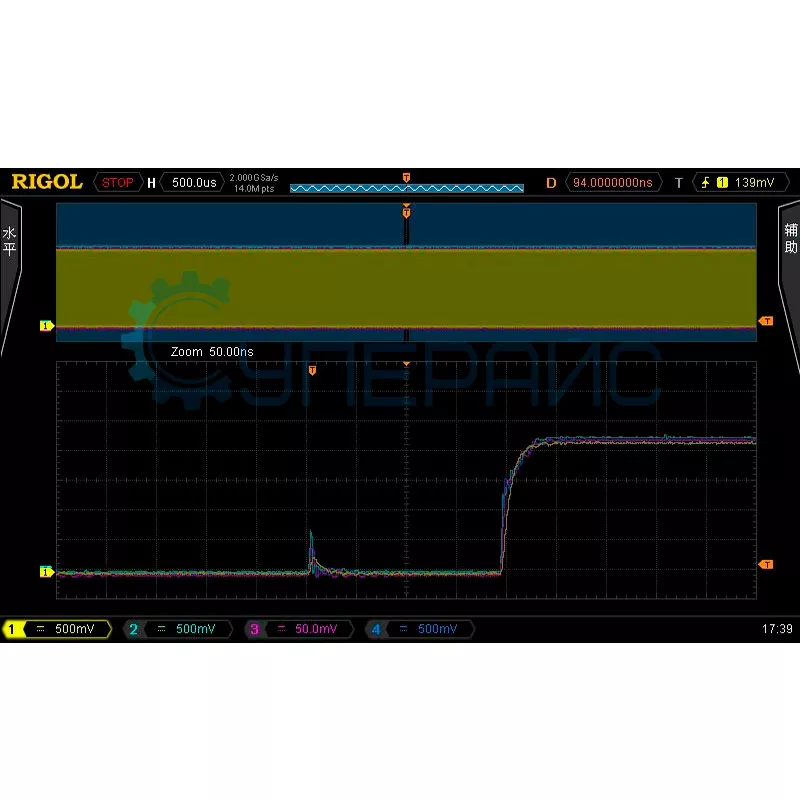

Горизонтальная система
Погрешность временной базы
 ± 4 ppm
Интерполяция формы волны
 sin (х) / х

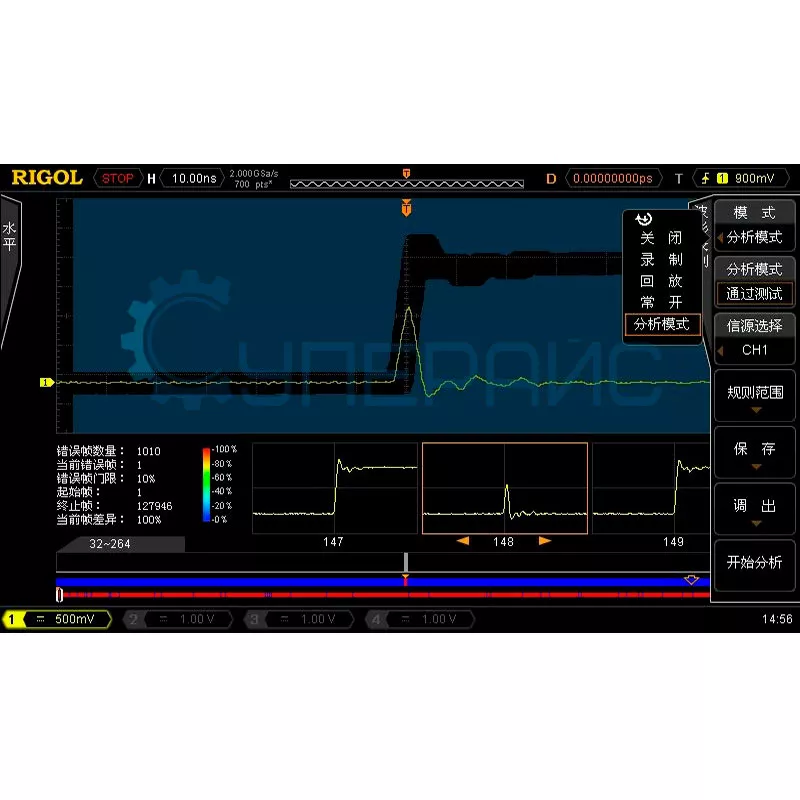

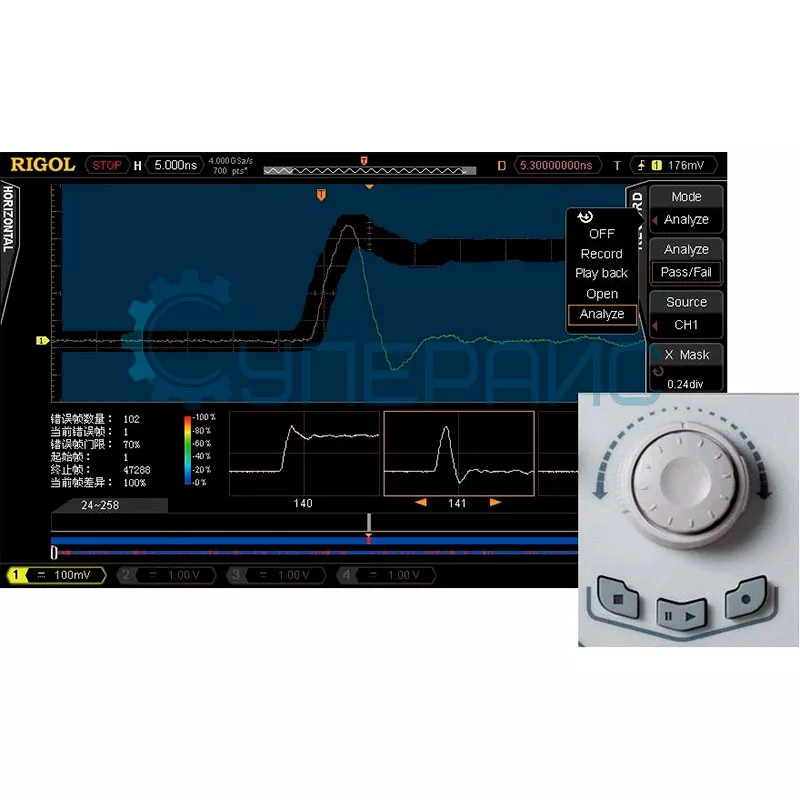

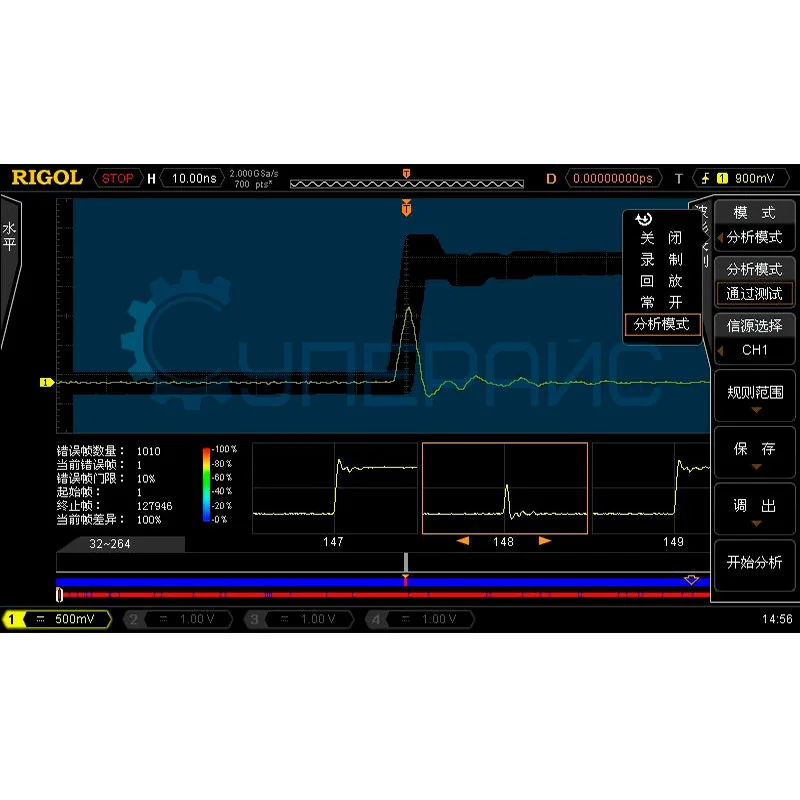

Скорость захвата осциллограмм 60000 сиг/с
Размер памяти 14 Мб (выбор 14 Мб, 1.4 Мб, 140 Кб, 14 Кб) на канал
Коэффициент развёртки
 5 нс / дел - 1000 с / дел, 1, 2, 5 шаг
Режимы Y-T, X-Y, самописец, задержка
Вертикальная система
Вертикальное разрешение
 8 бит
Вертикальная развёртка
 1 мВ / дел - 5 В / дел (1 МОм)
1 мВ / дел - 1 В / дел (50 Ом)

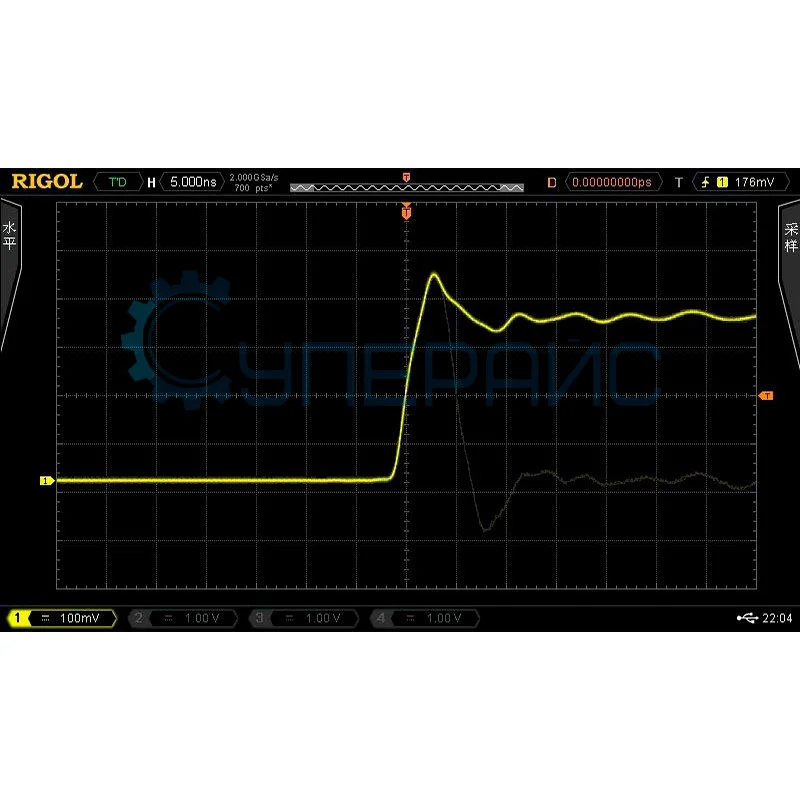

Время нарастания
 <3.5 нс
Диапазон вертикального смещения
 Для импеданса 1 МОм:
1 мВ / дел - 225 мВ / дел, ± 2 В
230 мВ / дел - 5 В / дел, ± 40 В

Для импеданса 50 Ом:
1 мВ / дел - 124 мВ / дел, ± 1.2 В
126 мВ / дел - 1 В / дел, ± 12 В
Полоса пропускания для аналогового периодического сигнала
 100 МГц
Полоса пропускания для однократного сигнала
 100 МГц
Низкочастотный отклик (-3 дБ)
 ≤ 5 Гц (на входе BNC)
Погрешность коэффициента усиления
 ± 2%
Погрешность смещения
 0,1 дел ± 2 мВ ± 0,5% смещение на развертке 200 мВ / дел - 5 В / дел
0,1 дел ± 2 мВ ± 1,5% смещение на развертке 1 мВ / дел - 195 мВ / дел
Изоляция между каналами > 40 дБ
Система синхронизации
Режимы триггера фронт, импульс, видео (NTSC,PAL,SECAM), рант, шаблон, N фронт, скорость нарастания, RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Время задержки 100 нс - 10 с
Диапазон уровня запуска триггера
 CH1 - CH4: ± 6 деления от центра экрана
EXT: ± 0.8 В
Запуск по фронту
Режим запуска
 запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1 - CH4
Запуск по длительности импульса
Режим запуска
 положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска
 CH1 - CH4
Диапазон удержания триггера
 4 нс ~ 4 с
Запуск по видео сигналу
Стандарт сигнала
 NTSC, PAL, SECAM
Источник запуска CH1 - CH4
Стандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по ранту
Режим запуска
 положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска
 CH1 - CH4
Диапазон удержания триггера
 4 нс ~ 4 с
Запуск по скорости нарастания
Режим запуска
 положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска
 CH1 - CH4
Диапазон удержания триггера
 10 нс ~ 1 с
Запуск по N фронту
Режим запуска
 нарастающий, спадающий
Источник
 CH1 - CH4
Диапазон удержания триггера
 40 нс ~ 1 с
Номер фронта
 1-65535
Запуск по шаблону
Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
RS232/UART запуск
Полярность положительная, инвентированная
Источник запуска CH1 - CH4
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска
 Start, Restart, Stop, Missing Ack, Address, Data, A&D
Источник запуска
 CH1 - CH4
Разрядность 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023
Длина 1 ~ 5 байт
SPI запуск
Источник запуска
 CH1 - CH4
Условие TimeOut
Разрядность 4 бит ~ 32 бит
Диапазон удержания триггера 100 нс ~ 1 нс
Установка H, L, X
USB запуск
Источник запуска
 CH1 - CH4
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
Скорость сигнала низкая, полная
CAN запуск
Источник запуска
 CH1 - CH4
Условие запуска SOF, EOF, Frame Type, Frame Error
Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps
Точки сэмплирования 5% ~ 95%
LIN запуск
Источник запуска
 CH1 - CH4
Условие запуска SOF, EOF, Frame Type, Frame Error
Версия 1.X, 2.X, Both
Скорость 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps
ID диапазон 0 ~ 63
Тип сравнения =, ≠, <, >, ≤, ≥
Длина данных 1 ~ 8
Уровень H, L
FlexRay запуск
Источник запуска
 CH1 - CH4
Условие запуска окно, символ, ошибка, TSS
Скорость сигнала 2,5 Мб/с; 5 Мб/с; 10 Мб/с
Система измерения
Курсорные измерения
 ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT

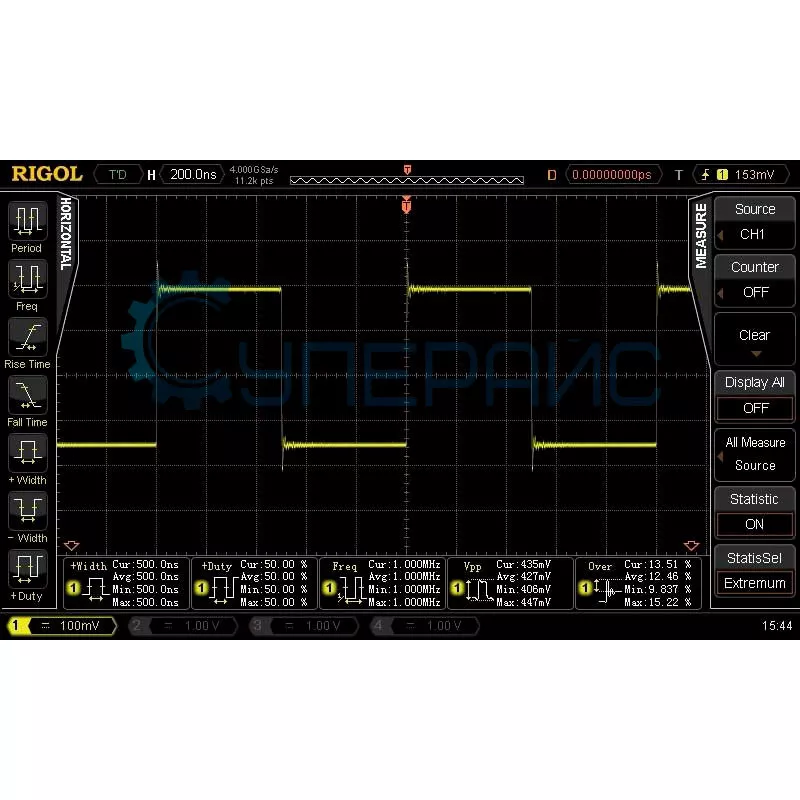

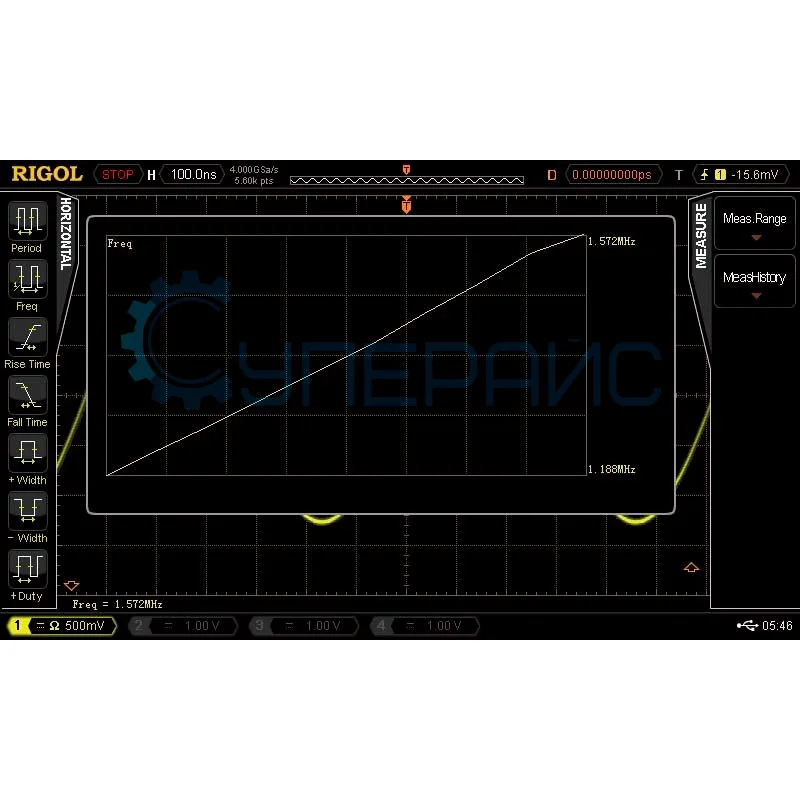

Автоматическое измерение
 Максимум, Минимум, Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Vrms– N, Vrms-1, Превышение, Предварительная съемка, Площадь, Область периода, Период, Частота, Время нарастания, Время спада, Положительный ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A ↑ → B ↑, задержка A ↓ → B ↓, задержка A ↑ → B ↓, задержка A ↓ → B ↑, фаза A ↑ → B ↑, фаза A ↓ → B ↓, фаза A ↑ → B ↓, фаза A ↓ → B ↑
Отображение 5 измерений одновременно
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg
Общие характеристики
Тип дисплея
 9 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD
Отображение точки, вектора
Питание
 100-120 В, 50-60 Гц / 400 Гц
100-240 В, 50-60 Гц, < 120 Вт
Количество цветов 160000
Послесвечение 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

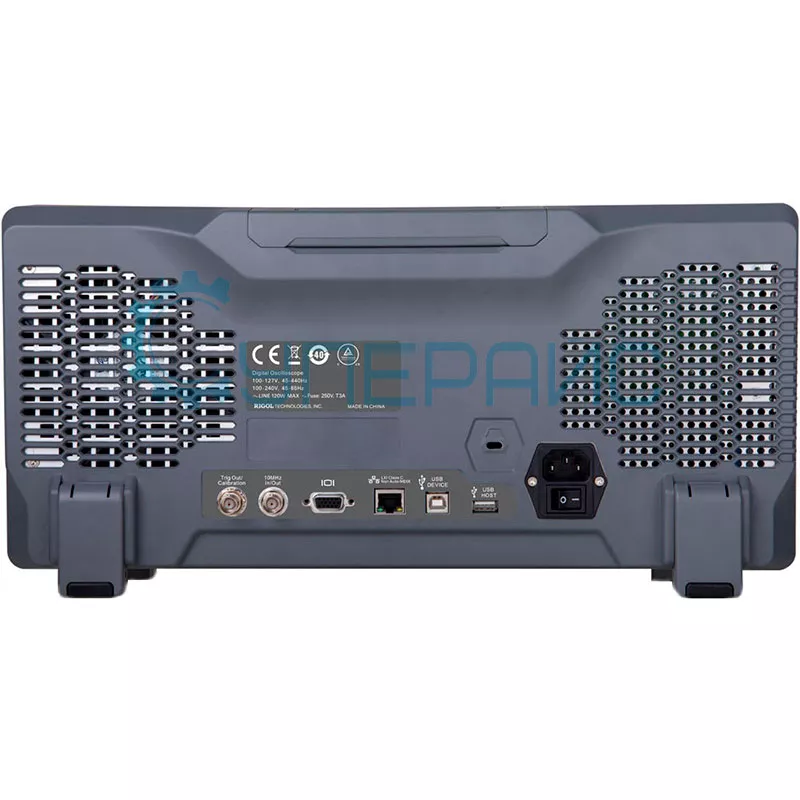

Интерфейс передачи данных

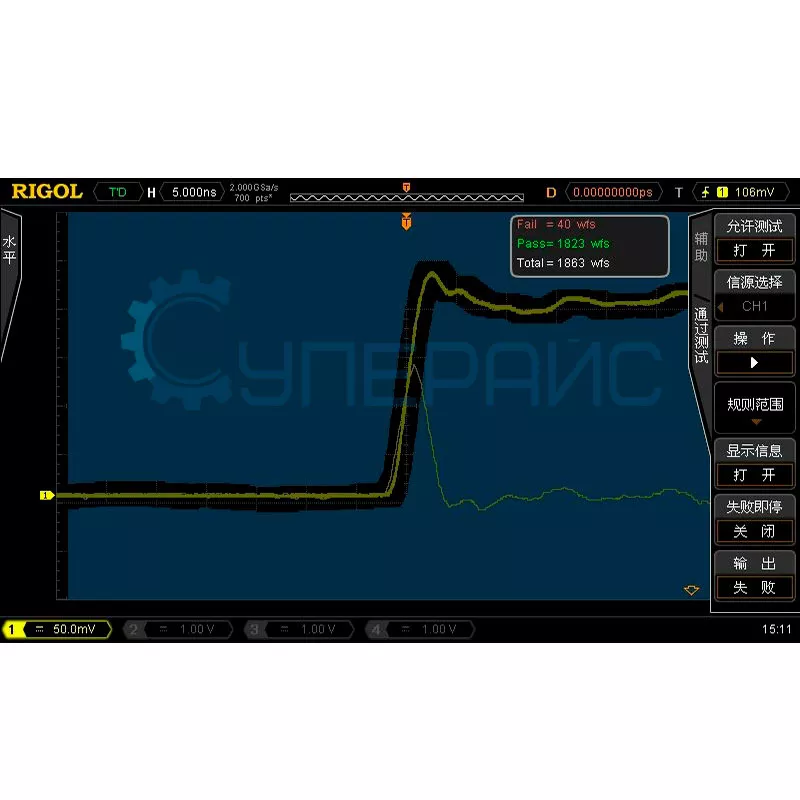

 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut / PassFail / Fast / GND, 10MHz input / output
Габариты 440 мм х 218 мм х 130 мм
Вес нетто 4,8 кг

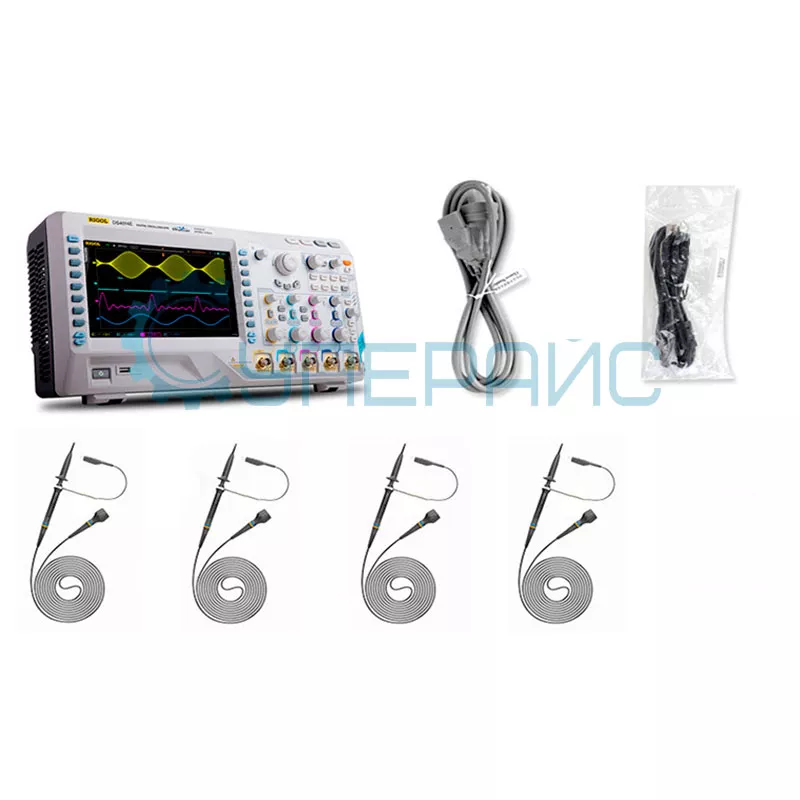

Комплектация цифровой осциллограф RIGOL DS4014E - 1 шт

щупы для осциллографа (пассивные пробники 350 МГц) - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
