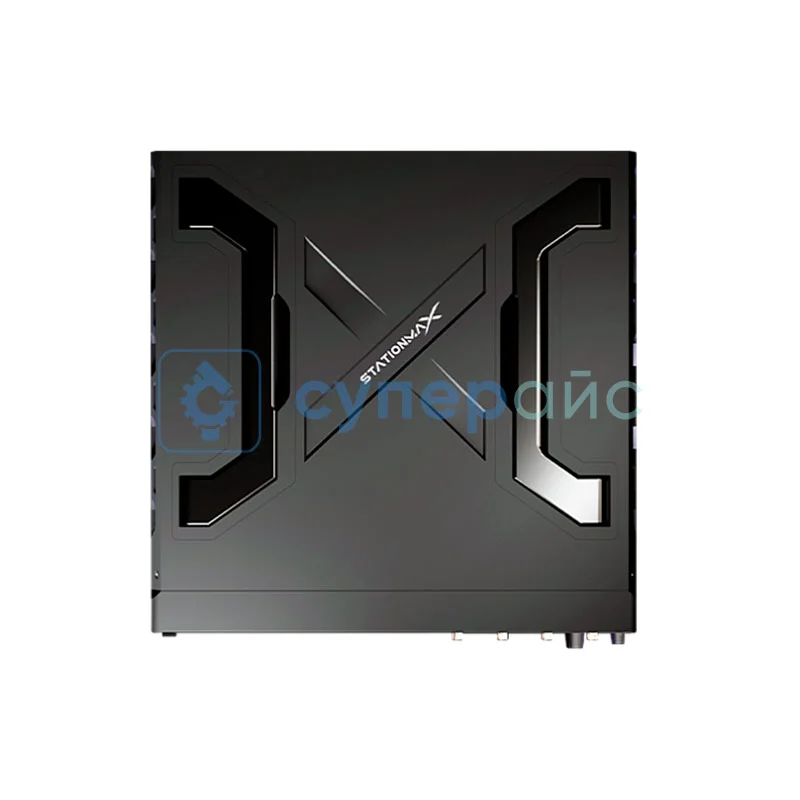

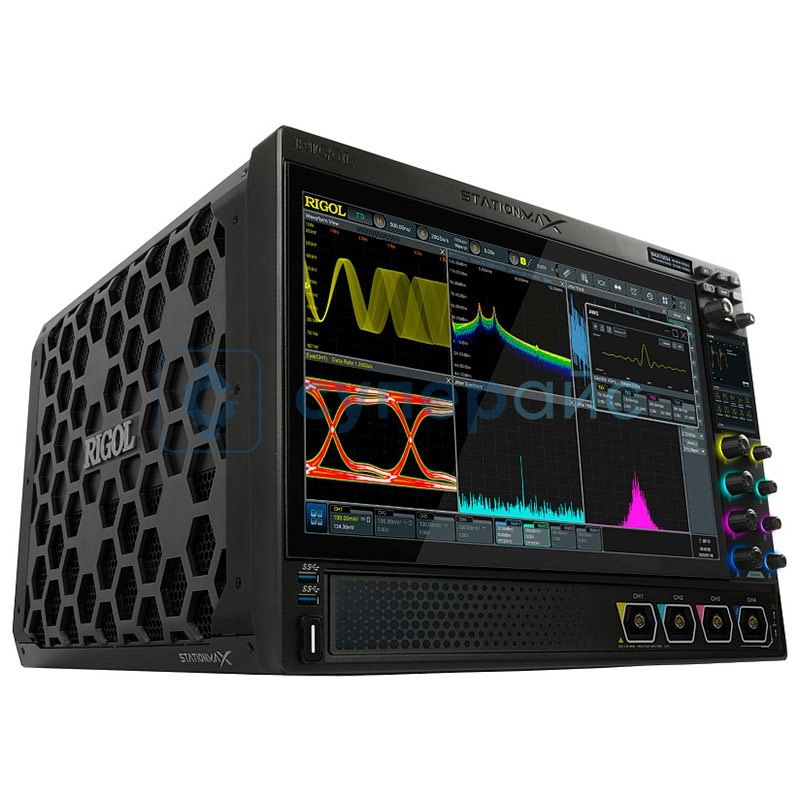

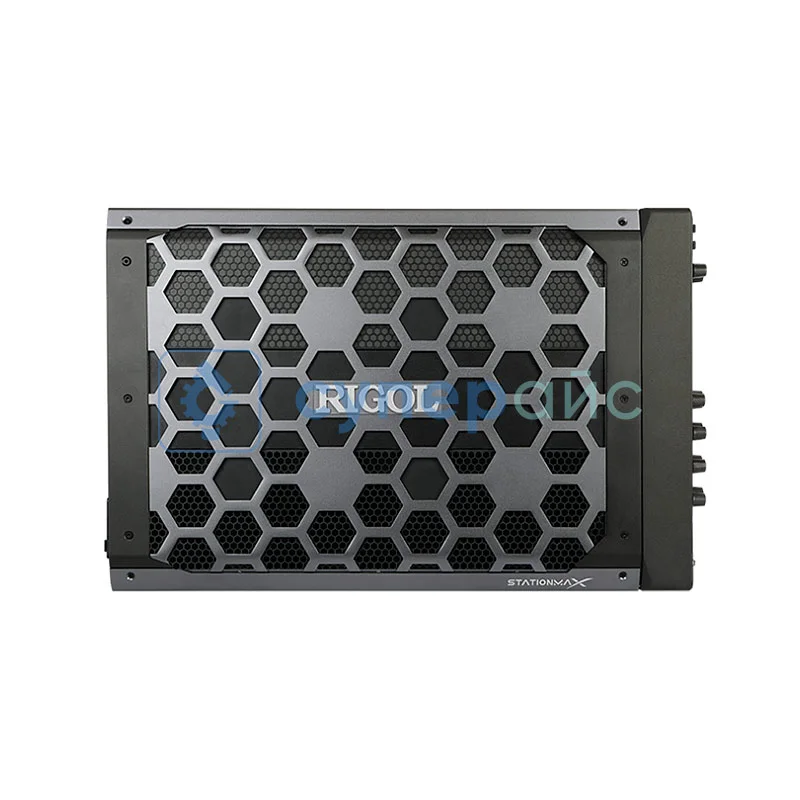

Настольный осциллограф Rigol DS70304
3 672 730 ₽
3 672 730 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
45332
Модель (серия)
DS70304
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS70304
Артикул (код товара)
45332
Модель (серия)
DS70304
Страна производства
Китай
Гарантия, мес.
12
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Вес (кг)
22,5
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Возм. сохранения осциллограмм
Показать больше
Показать меньше
Описание RIGOL DS70304
Технические характеристики RIGOL DS70304
| Полоса пропускания | 3 ГГц |
| Количество каналов | 4 + 1 внешний |
| Частота дискретизации |
20 ГВыб / с в двухканальном режиме 10 ГВыб / с в четырехканальном режиме |
| Скорость захвата осциллограмм | > 1 000 000 осц./с |
| Глубина памяти | 500 млн. точек |
| Запись и воспроизведение сигналов в реальном времени | максимально 2 млн. кадров |
| Время нарастания | 130 пс |
| Входные параметры | |
| Развязка входа | DC, AC, заземление |
| Входное сопротивление | 1 МОМ ± 1%, 50 Ом ± 2.5% |
| Входная ёмкость | 17 пФ ± 3 пФ |
| Коэффициент затухания пробника | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Автоматическое распознавание зонда | есть |
| Вертикальная система | |
| Вертикальное разрешение |
8 бит 9 - 16 бит (выбирается) (режим высокого разрешения) |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
| Динамический диапазон | ± 5 дел |
| Ограничение пропускной способности |
20 МГц, 250 МГц (1 Ом) 20 МГц, 250 МГц, 1 ГГц, 2 ГГц (50 Ом) |
| Точность усиления постоянного тока | ±2% от полной шкалы |
| Точность смещения постоянного тока |
≤ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 1 ГГц) ≥30:1 (1 ГГц) |
| Устойчивость к электростатическому разряду | ±8 кВ |
| Горизонтальная система | |
| Диапазон временной базы | от 100 пс/дел до 1 кс/дел |
| Базовое разрешение по времени | 0,5 пс |
| Точность временной базы | ±0,5 ppm ± 1 ppm |
| Диапазон задержки по времени |
≥1/2 ширины экрана 1 с или 100 делений, в зависимости от того, что больше |
| Аналоговая задержка между каналами | ≤50 пс |
| Горизонтальный режим | YT, XY, SCAN, ROLL |
| Система синхронизации | |
| Источник триггера | Аналоговый канал (1~4), EXT TRIG, AC Line |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешинй) |
| Чувствительность триггера | 0,5 дел, ≥50 мВ/дел 0,7 дел (с включенным подавлением шума) |
| Типы триггеров | край, импульс, наклон, видео, шаблон, длительность, истечение времени, короткое замыкание, окно, задержка, настройки/удержание, N-й триггер края |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4, EXT, AC Line |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска |
CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480p/60 Гц, 576p/50 Гц, 720p/60 Гц, 720p/50 Гц, 720p/30 Гц, 720p/25 Гц, 720p/ 24 Гц, 1080p/60 Гц, 1080p/50 Гц, 1080p/30Hz, 1080p/25 Гц, 1080p/24 Гц, 1080i/60 Гц, 1080i/50 Гц |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 200 пс -10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 200 пс -10 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 200 пс -10 с |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 8 бит |
| Декодирование сигналов шин | Parallel |
| Общие характеристики | |
| Дисплеи |
основной: 15,6 дюймов TFT LCD, 1920 х 1080 пикселей дополнительный: 3,5 дюймов сенсорный с клавиатурой, 480 х 320 пикселей |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Питание | 100-240 В, 45-440 Гц, 500 Вт |
| Предохранитель | 250 В, Т, 3.15 А |
| Габариты | 439 х 310 х 491 мм |
| Вес | 22,5 кг |
| Комплектация |
цифровой осциллограф RIGOL DS7034 - 1 шт щупы для осциллографа (500 МГц) - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
