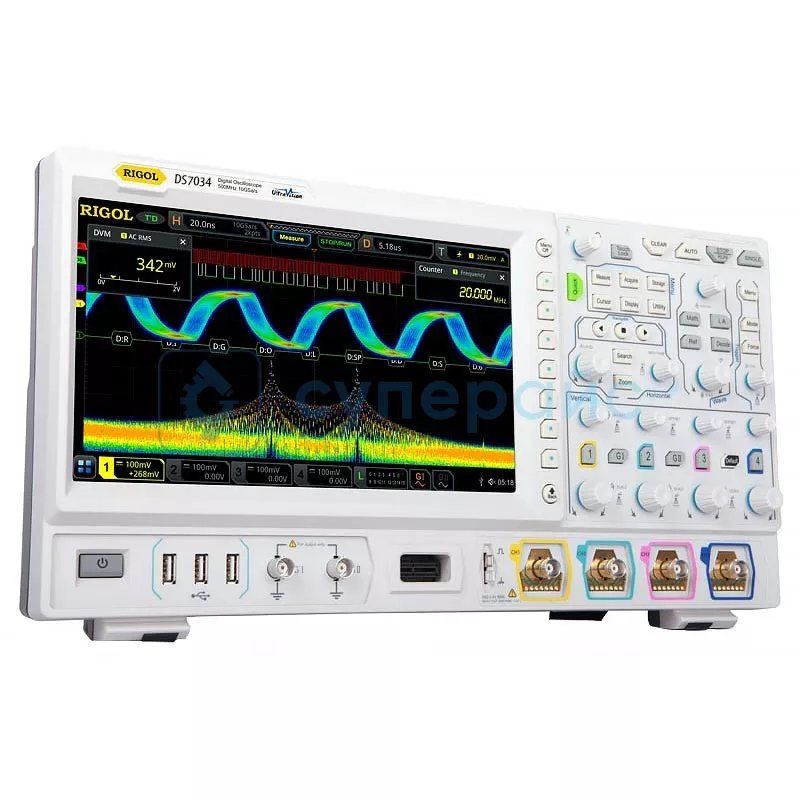

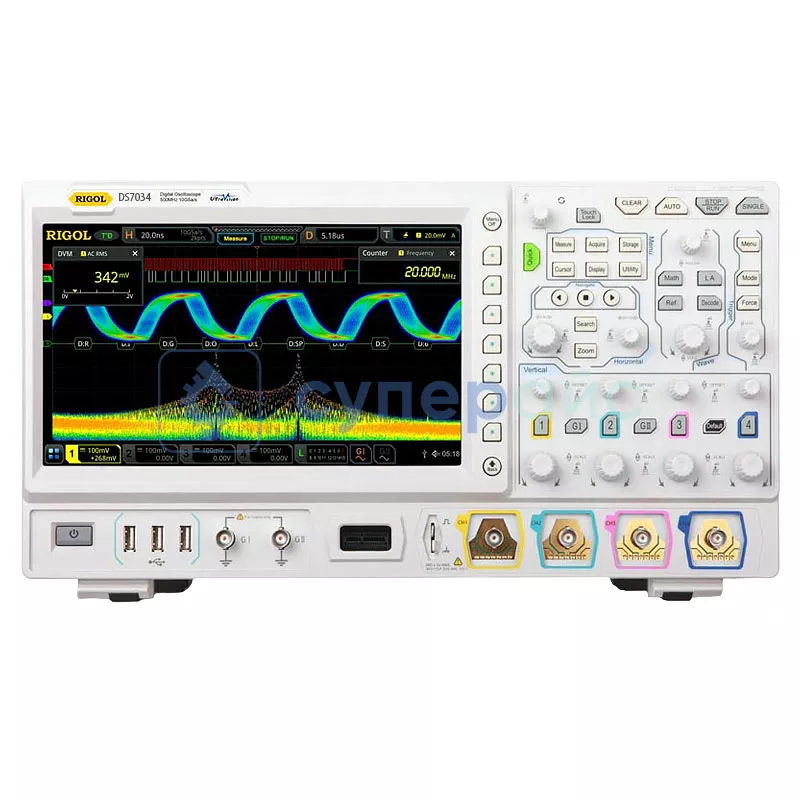

Осциллограф цифровой Rigol DS7034 (4 канала, 350 МГц)
Код товара: 22529


Функции вольтметра и частотомера
Количество каналов: 4
Полоса пропускания: 350 МГц
Частота дискретизации: 10 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Функции вольтметра и частотомера
Количество каналов: 4
Полоса пропускания: 350 МГц
Частота дискретизации: 10 ГВыб/с
Технические характеристики RIGOL DS7034
Серия | DS7000 |
Полоса пропускания | 350 МГц |
Количество каналов | 4 |
Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
Глубина памяти |
100 Мб (50 Мб - два канала; 25 Мб - четыре канала) |
Входные параметры | |
Развязка входа | DC, AC |
Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ |
Установка коэффициента затухания датчика | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
Максимальное входное напряжение | 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом) |
Скорость захвата осциллограмм | ≤ 600000 осц./с |
Горизонтальная система | |
Погрешность временной базы | ± 2 ppm |
Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
Режимы | YT, XY, SCAN, ROLL |
Вертикальная система | |
Вертикальное разрешение |
8 бит |
Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
Время нарастания | ≤ 1 нс |
Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
Динамический диапазон | ± 5 дел |
Точность усиления постоянного тока | ± 2% |
Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
Изоляция между каналами | > 40 дБ |
Система синхронизации | |
Источник триггера | CH1 - CH4, EXT, AC Line |
Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт |
Время задержки | 8 нс - 10 с |
Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешинй) |
Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
Запуск по фронту | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник запуска | CH1 - CH4, EXT, AC Line |
Запуск по длительности импульса | |
Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
Источник запуска |
CH1 - CH4 |
Запуск по наклону | |
Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
Источник запуска | CH1 - CH4 |
Время удержания | 800 пс - 10 с |
Запуск по видео сигналу | |
Стандарт сигнала | NTSC, PAL/SECAM, 480P, 576P |
Источник запуска | CH1 - CH4 |
Запуск по ранту | |
Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
Источник запуска | CH1 - CH4 |
Запуск по истечении времени | |
Режим запуска | запуск по возрастающему / ниспадающему фронту |
Источник запуска | CH1 - CH4 |
Диапазон удержания триггера | 16 нс - 10 с |
Запуск по N фронту | |
Режим запуска | нарастающий, спадающий |
Источник | CH1 - CH4 |
Запуск по окну | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник | CH1 - CH4 |
Запуск по задержке | |
Режим запуска | нарастающий, спадающий |
Источник | CH1 - CH4 |
Запуск по удержанию | |
Режим запуска | нарастающий, спадающий |
Источник | CH1 - CH4 |
Диапазон удержания триггера | 8 нс - 1 с |
Запуск по продолжительности | |
Режим запуска | нарастающий, спадающий |
Источник | CH1 - CH4 |
Диапазон удержания триггера | 8 нс - 1 с |
Система измерения | |
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
Частотомер | встроенный, 6 разрядов |
Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
Вольтметр | |
Источник | CH1 - CH4 |
Функции измерения | DC, AC+DC, AC |
Разрешение | 3 бита |
Частотомер | |
Источник | CH1 - CH4, EXT |
Функции измерения | частота, период, счетчик импульсов |
Разрешение | 6 бит |
Общие характеристики | |
Тип дисплея |
10.1 дюймов TFT LCD, 1024 х 600 |
Питание |
100-240 В, 45-440 Гц, < 200 Вт |
Предохранитель | 250 В, Т, 3.15 А |
Декодирование сигналов шин | Parallel |
Интерфейс передачи данных | USB, LAN, HDMI |
Габариты | 410 х 224 х 135 мм |
Вес нетто | 3,9 кг |
Вес брутто | 7,1 кг |
Комплектация |
цифровой осциллограф RIGOL DS7034 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов Rigol
Характеристики | MSO7014 | MSO7024 | DS7054 | DS7034 |
Количество каналов | 4 | |||
Полоса пропускания | 100 МГц | 200 МГц | 500 МГц | 350 МГц |
Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
|||
Скорость захвата осциллограмм | ≤ 600000 осц./с | |||
Вертикальное разрешение | 8 бит | |||
Время нарастания | ≤ 3.5 нс | ≤ 1,75 нс | ≤ 0,7 нс | ≤ 1 нс |
Коэффициент развёртки | 5 нс / дел - 1 кс / дел | 2 нс / дел - 1 кс / дел | 0,5 нс / дел - 1 кс / дел | 1 нс / дел - 1 кс / дел |
Погрешность временной базы | ± 2 ppm | |||
Тип дисплея | 10.1 дюймов TFT LCD, 1024 х 600 | |||
Питание | 100-240 В |
Четырехканальный сциллограф Rigol DS7034 (4 канала, 350 МГц)
Осциллограф Rigol DS7034 представляет собой измерительный прибор цифрового типа с высокой точностью настройки параметров. Конструкция обуславливает широкие возможности для диагностики сигналов. Ниже рассказываем о модели подробнее, последовательно разбирая этапы работы с устройством.
- Подготовка к использованию
Предлагаемый цифровой осциллограф Rigol легко размещается на рабочем столе благодаря компактности корпуса (габариты 410 х 224 х 135 мм). Прибор оборудован четырьмя каналами, что удобно при проведении диагностики нескольких устройств.
- Подключение устройства

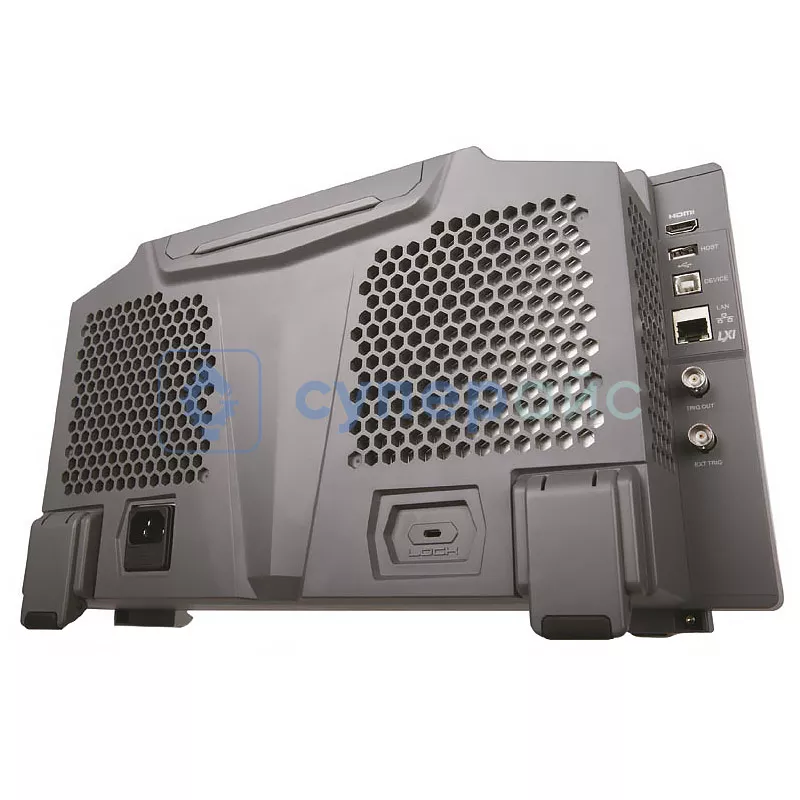

Разнообразие интерфейсов (USB, LAN, HDMI) обуславливает множество сценариев применения прибора. USB-соединение даёт быструю передачу информации на компьютер. LAN-интерфейс помогает настроить удаленный доступ к осциллографу. HDMI-выход добавляет возможность демонстрации на внешних мониторах.
- Настройка параметров измерений
Прибор располагает значительным измерительным функционалом. Аппараты с таким количеством каналов применяют для одновременного анализа нескольких сигналов, что существенно экономит время при сравнении параметров электрических цепей.
Полоса пропускания 350 МГц определяет верхнюю границу частот сигналов, доступных для корректного измерения.
Частота дискретизации 10 ГВыб/с в одноканальном режиме обуславливает высокую детализацию при захвате быстрых переходных процессов. Это значение помогает точно фиксировать даже короткие импульсы.
- Эксплуатация и мониторинг
Тип дисплея (TFT LCD) означает, что экран выдаёт четкое изображение сигналов с хорошей цветопередачей. Это обуславливает минимальное напряжения для глаз.
Предлагаемый осциллограф 350 МГц поддерживает функции вольтметра и частотомера.
- Транспортировка и хранение
Компактная конструкция прибора упрощает перемещение между рабочими местами. При хранении осциллографа требуется минимум пространства на складе или в подсобном помещении.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
