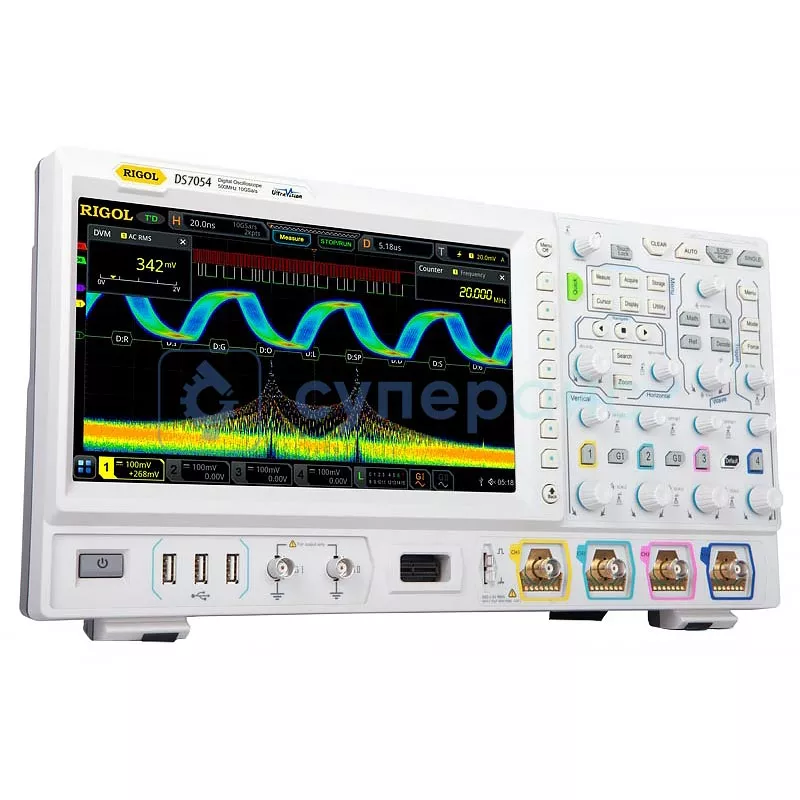

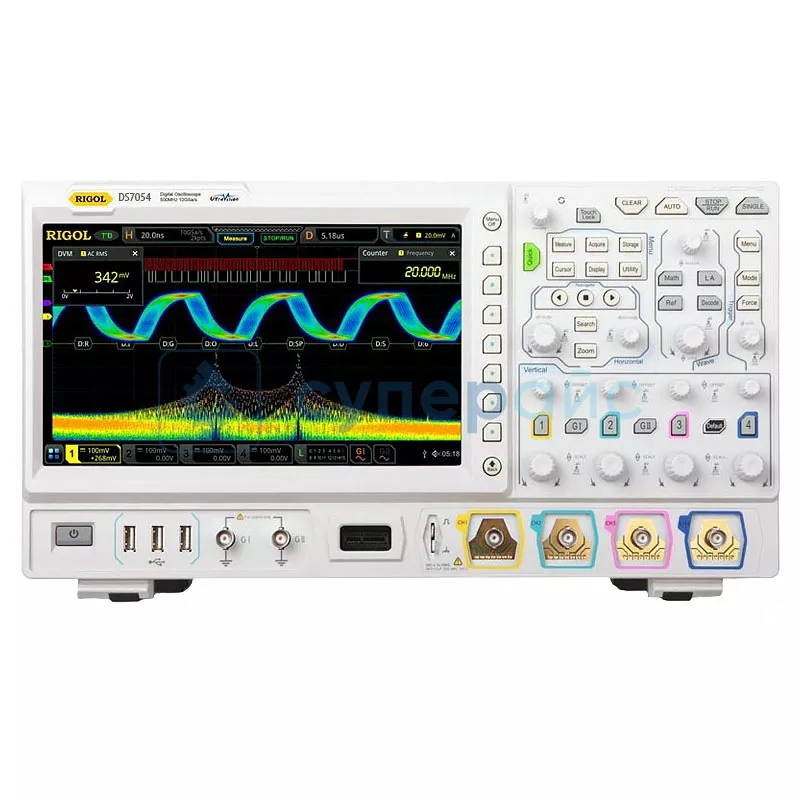

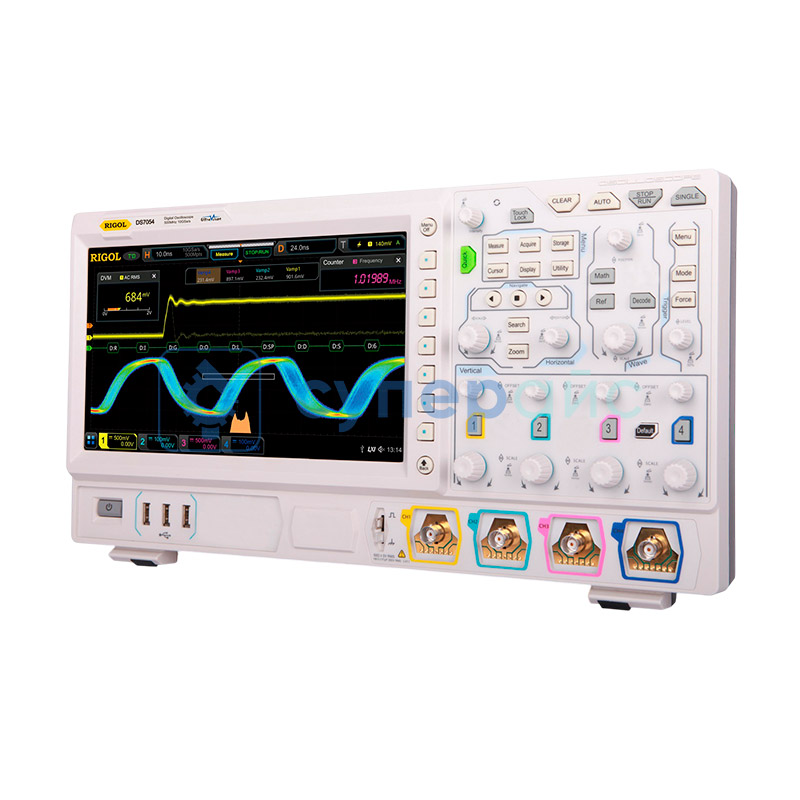

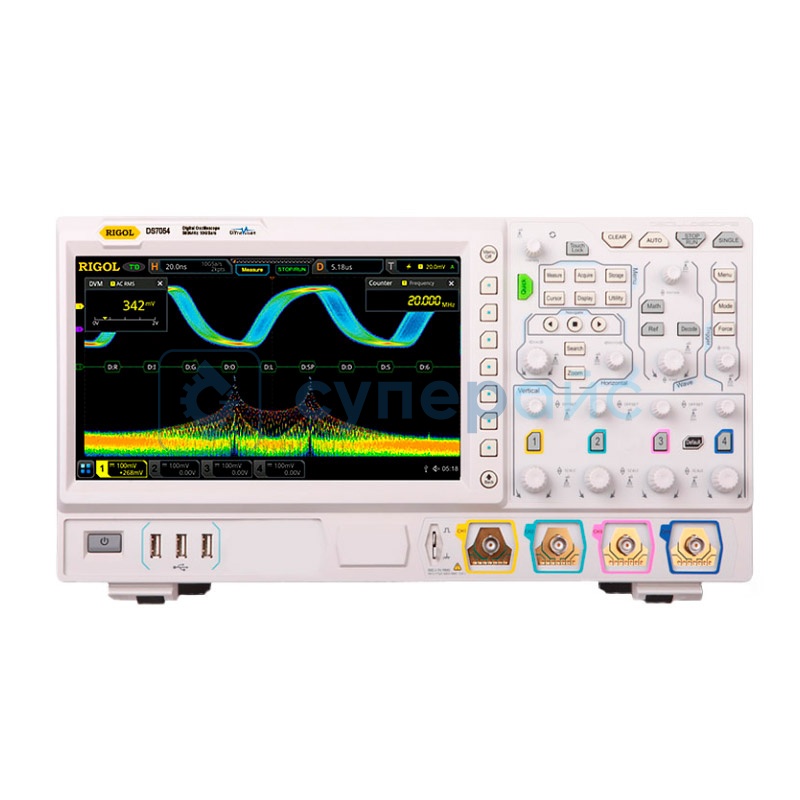

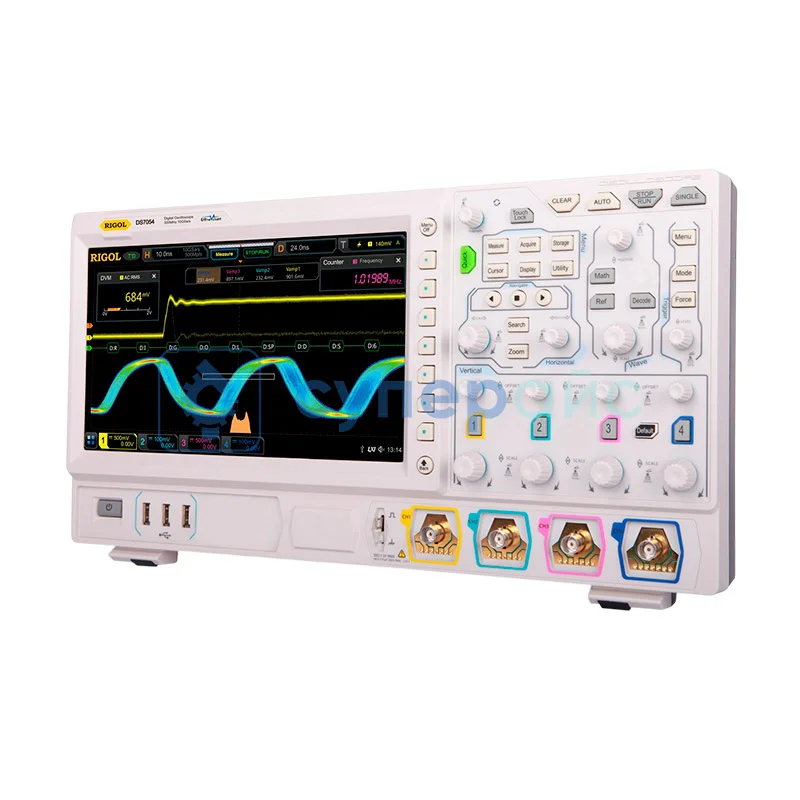

Цифровой настольный осциллограф Rigol DS7054 (4 канала, 500 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
1 246 330 ₽
1 246 330 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
22530
Модель (серия)
DS7054
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS7054
Общие данные
Артикул (код товара)
22530
Производитель (бренд)
Модель (серия)
DS7054
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ± 1 %, 50 Ом ± 1 %
Входная ёмкость
17 пФ ± 3 пФ
Коэффициенты пробников
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Канальная изоляция
> 40 дБ
Количество триггерных входов
4
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Точность усиления постоянного тока
± 2%
Точность вертикального смещения
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон, рант
Расширенные типы триггера
видео, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт
Источник триггера
CH1 - CH4, EXT, AC Line
Чувствительность триггера по фронту
1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел)
Горизонтальная система
Горизонтальная развёртка
0,5 нс / дел - 1 кс / дел
Режимы развёртки
1 мВ / дел - 10 В / дел (1 МОм), 1 мВ / дел - 1 В / дел (50 Ом)
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓)
Курсорные измерения
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Декодирование сигналов шин
Parallel
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики

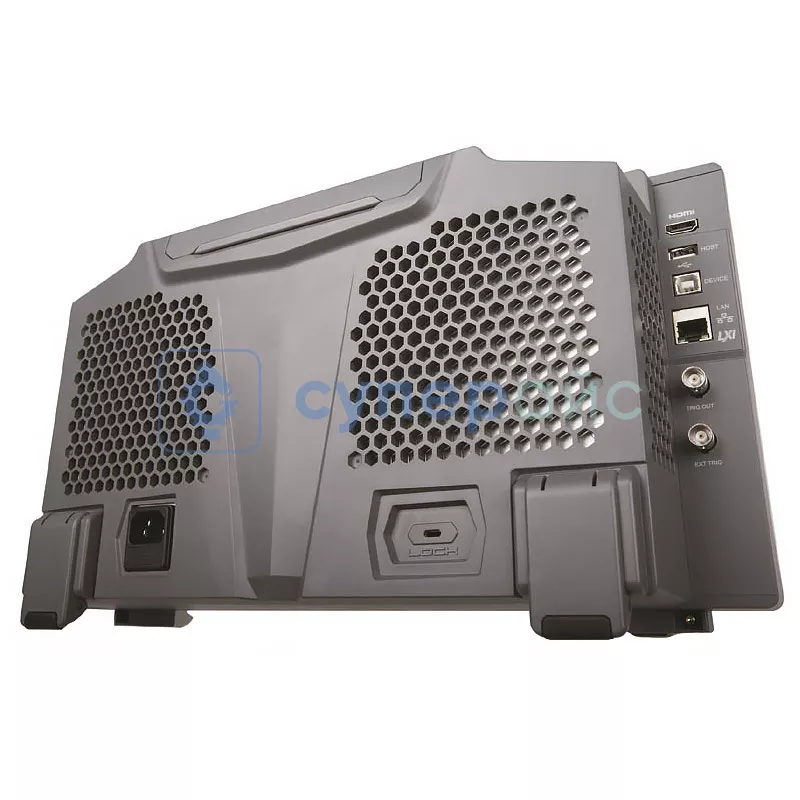

ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
LAN
HDMI
USB type B
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
410 х 224 х 135 мм
Вес нетто, кг
3,9
Вес брутто, кг
7,1
Описание RIGOL DS7054
Обзорная таблица осциллографов Rigol
| Характеристики | MSO7014 | MSO7024 | DS7054 | DS7034 |
| Количество каналов | 4 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 500 МГц | 350 МГц |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
|||
| Скорость захвата осциллограмм | ≤ 600000 осц./с | |||
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 3.5 нс | ≤ 1,75 нс | ≤ 0,7 нс | ≤ 1 нс |
| Коэффициент развёртки | 5 нс / дел - 1 кс / дел | 2 нс / дел - 1 кс / дел | 0,5 нс / дел - 1 кс / дел | 1 нс / дел - 1 кс / дел |
| Погрешность временной базы | ± 2 ppm | |||
| Тип дисплея | 10.1 дюймов TFT LCD, 1024 х 600 | |||
| Питание | 100-240 В | |||
Цифровой настольный осциллограф Rigol DS7054: Мощь и точность для профессиональных измерений
Цифровой осциллограф 4 канала Rigol DS7054 с полосой пропускания 500 МГц представляет собой вершину инженерной мысли для требовательных задач. Этот прибор сочетает технологии с продуманной эргономикой, предлагая беспрецедентную точность измерений в многоканальном режиме. Устройство подходит для сложных исследований сигналов, разработки электронных систем и сервисной диагностики высокоскоростных интерфейсов.
Преимущества:
- Полоса пропускания 500 МГц для анализа высокочастотных сигналов
- Частота дискретизации до 10 ГВыб/с в одноканальном режиме
- Увеличенная глубина памяти до 100 Мбайт для детального анализа сложных waveforms
- Система триггеров с расширенными возможностями декодирования цифровых протоколов
- Эргономичный 10.1-дюймовый дисплей с высоким разрешением 1024×600 точек
Осциллограф 500 МГц демонстрирует исключительную производительность при работе со сложными сигналами. Интеллектуальная система автоматических измерений и продвинутые математические функции расширяют диагностические возможности прибора. Продуманная организация интерфейса передачи данных включая USB, LAN и HDMI предлагает простую интеграцию в автоматизированные системы.
Особенности реализации измерений:
- Многоканальное декодирование популярных цифровых протоколов
- 34 вида автоматических измерений параметров сигнала
- Расширенный анализ Фурье (FFT) для частотной диагностики
- Пользовательские математические операции с возможностью сохранения настроек
Универсальность и точность делают его незаменимым для:
- Проектирования и отладки сложных электронных систем
- Научно-исследовательских работ и образовательных программ
- Сервисного обслуживания телекоммуникационного оборудования
- Автоматизированных измерений в производственных условиях
Прибор поставляется в комплекте с четырьмя высокочастотными пробниками, обеспечивающими точные измерения во всем диапазоне частот. Эргономичный корпус с продуманной компоновкой элементов управления делает работу с аппаратом комфортной даже в условиях продолжительных исследований.
