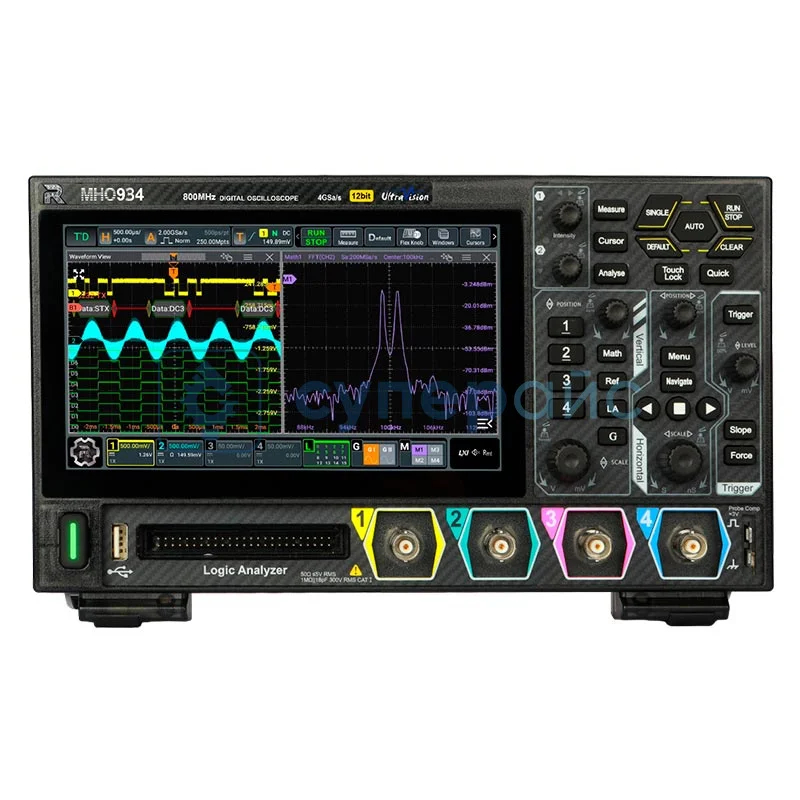

Цифровой осциллограф Rigol MHO934
149 080 ₽
149 080 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
Артикул (код товара)
Модель (серия)
MHO934
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MHO934
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
BNC
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Описание Rigol MHO934
Технические характеристики Rigol MHO934
| Полоса пропускания | 350 МГц |
| Макс. частота дискретизации |
4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
| Время нарастания | 1 нс |
| Количество каналов |
4 аналоговых каналов 16 цифровых каналов |
| Макс. скорость захвата осциллограмм |
30 000 осц./сек (режим Vector) 1 000 000 осц./сек (режим UltraAcquire) |
| Глубина записи |
100 млн. точек (1 канал) 50 млн. точек (2 канала) 25 млн. точек (4 канала) |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | DC, AC,GND (земля) |
| Входное сопротивление | 1 MОм ±1 %, 50 MОм ±1 % |
| Входная ёмкость | 18 пФ ± 3 пФ |
| Настройка затухания пробника по напряжению | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение |
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms) 50 Ом: 5 В rms |
| Вертикальное разрешение | 12 бит |
| Эффективные разрешение (ENOB) | 8,5 |
| Вертикальная чувствительность |
1 МОм: от 1 мкВ/дел до 10 В/дел 50 Ом: от 200 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току |
1 МОм: ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤274 мВ/дел) ± 20 В (>274 мВ/дел, ≤2,79 В/дел) ± 100 В (>2,79 В/дел, ≤10 В/дел) 50 Ом: ±1 В (≥1 мВ/дел, ≤136 мВ/дел) ±4 В (>136 мВ/дел) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 800 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Цифровые каналы | |
| Количество входных каналов | 16 (DO-D15), D0~D7, D8~D15. |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) |
| Виды пороговых уровней | определяемая пользователем (для 8 каналов в группе) |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ~ 101 кОм ± 1% |
| Нагрузка пробника | ~ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Диапазон временной развертки | От 500 пс/дел до 500 с/дел, точная настройка |
| Временное разрешение | 100 пс |
| Точность временной развертки | ±1,5 ppm ± 1 ppm/год |
| Диапазон задержки временной развертки |
перед запуском: -5 дел после запуска: макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс |
| Задержка между каналами | ≤200 пс |
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел |
| Система сбора данных | |
| Максимальная частота дискретизации в аналоговом канале | 4 Гвыб/с |
| Обнаружение гличтей, пиковых выбросов | до 500 пс |
| Система запуска | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) |
| Режим запуска | Автоматический, нормальный, одиночный |
| Тип связи |
AC DC Подавление высоких частот 200 кГц±20% частота среза (для внутреннего триггера) Подавление низких частот 180 кГц±20% частота среза (для внутреннего триггера) |
| Шумоподавление | увеличивает задержку в цепи триггера (только внутренний триггер), вкл./ выкл. |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска | 500 МГц |
| Чувствительность системы запуска | |
| Внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
| Диапазон установки порога срабатывания запуска | ± 4 делений от центра экрана (внутренний источник запуска) |
| Типы запуска | по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN |
| Поиск и навигация | |
| Тип | фронт, ширина импульса |
| Источник | аналоговый канал |
| Отображение результатов | событие просматриваются или экспортируется во внешнюю/внутреннюю память |
| Навигация |
по времени: просмотр полученных сигналов в хронологическом порядке. по событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. |
| Изменение формы сигнала | |
| Курсор | |
| Количество курсоров | 2 пары курсоров по осям X и Y |
| Функции ручного режима |
отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) |
| Функции режима отслеживания |
фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y |
| Автоматизированное измерение | позволяет отображать курсор во время автоматического измерения |
| Режим XY | измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY |
| Автоматическое измерение | |
| Количество измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране). |
| Источник измерения | CH1 - CH8, Math1 - Math 4 |
| Диапазон измерений | основной вид, увеличение. |
| Измерения | отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно |
| Вертикальные измерения | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока |
| Горизонтальные измерения | период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания. |
| Другие измерения | задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) |
| Статистика |
элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт устанавливаемое статистическое время |
| Математическая обработка сигналов | |
| Количество математических функций | отображает 4 математические функции одновременно |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| БПФ | |
| Размер записи | до 1 Mточек |
| Тип окна | прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. |
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
| Анализ осциллограмм | |
| Запись сигналов | до 500 000 сегментов сигналов |
| Тест «Годен/Не годен» | есть |
| Цветовая гамма | цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Автоматическое мастабирование | минимального напряжения более 10 мВ p-p, рабочий цикл более 1% и частоты более 35 Гц |
| Последовательное декодирование | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов | Parallel, RS232/UART, I2C, SPI, CAN |
| Цифровой вольтметр | |
| Источник | аналоговые каналы |
| Разрядов | 3 бита, измерение напряжения постоянного и переменного тока |
| Функции вольтметра |
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока измерение среднеквадратичного значения напряжения переменного тока |
| Частотомер | |
| Источник | любой аналоговый канал, EXT |
| Разрешение | 3 - 6 бит, пользовательская |
| Частота | от 0 до 800 МГц |
| Функция измерения | частота. период, счет импульсов |
| Сумматор | 48-бит |
| Поддержка формата команд | SCPI |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный дисплей с управлением «Multi-Touch», 1024 х 600 пикселей, формат 16:9 |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Яркость | 256 уровней интенсивности (LCD, HDMI) |
| Процессор | Cortex-A72, 1,8 ГГц |
| Объем памяти | 4 ГБ RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 32 Гб |
| Интерфейс | USB 2.0 host, device, LAN 10/100 Base-T LXI-C, Web Control, BNC, HDMI, Type - C |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность | 70 Вт |
| Диапазон рабочих температур | 0 - 55°C |
| Диапазон температур хранения | -30 - 60°C |
| Габаритные размеры | 265,35 х 161,75 х 77,38 |
| Вес | 1,6 кг |
| Комплектация |
осциллограф Rigol MHO934 – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт кабель заземления – 1 шт пассивный пробник PVP2350 – 4 шт |
