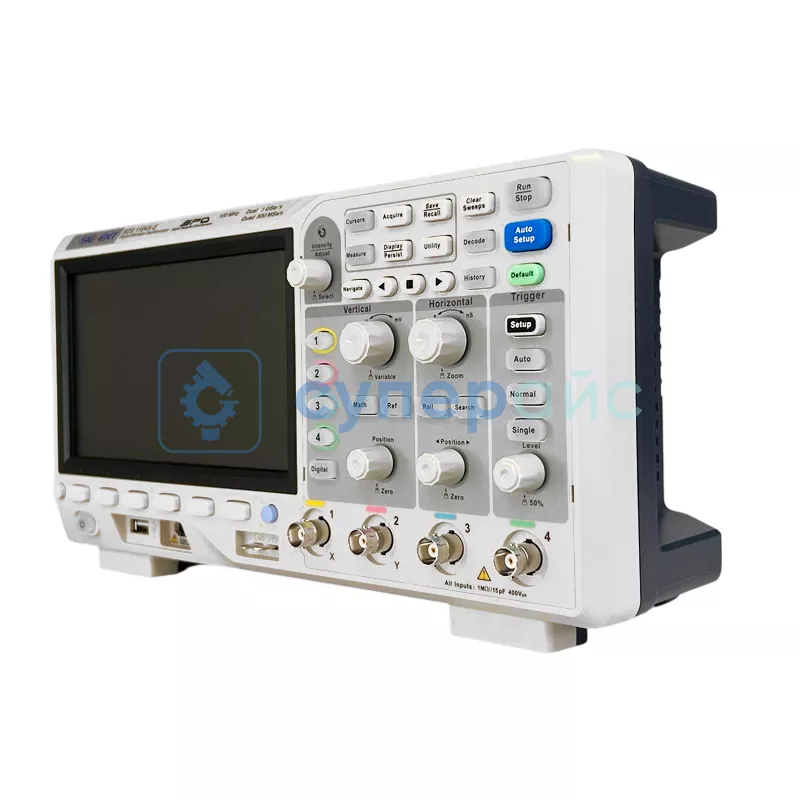

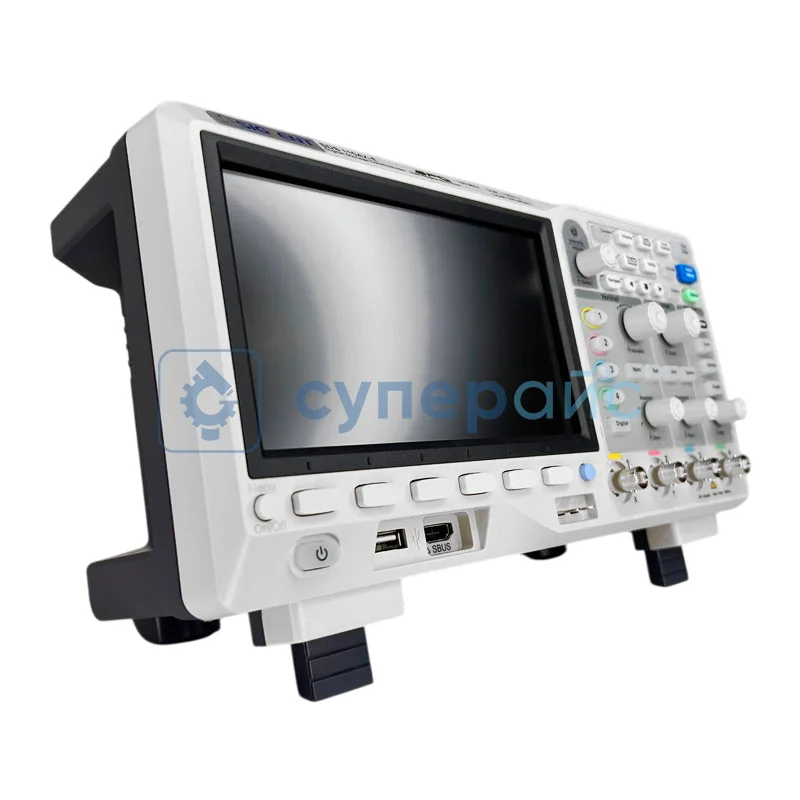

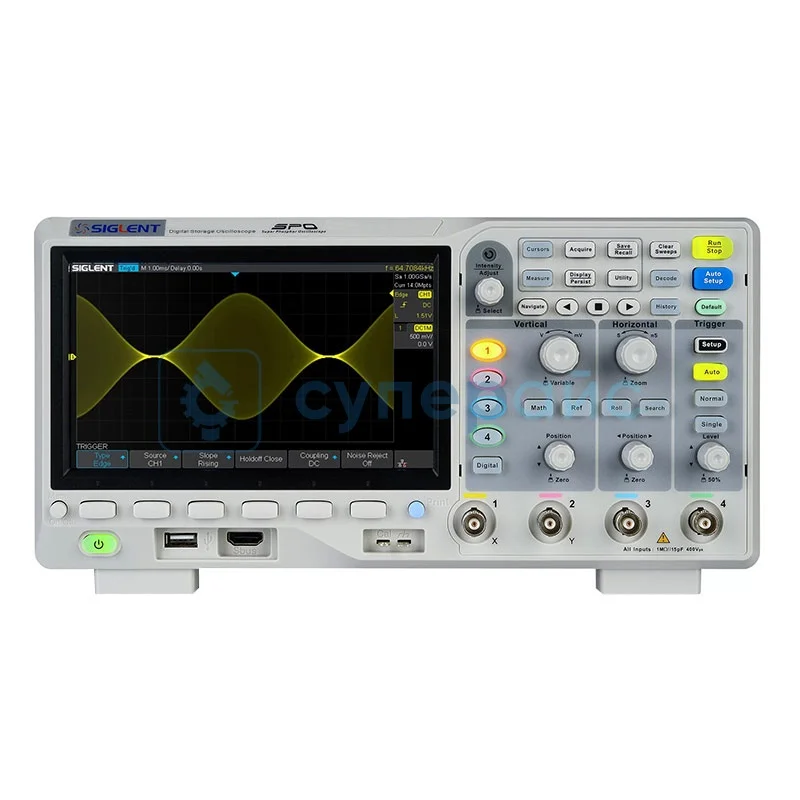

Цифровой осциллограф Siglent SDS1104X-E
Код товара: 27348
Гарантия 12 месяцев
О товаре Функция построения графика Боде
Количество каналов: 4
Полоса пропускания: 100 МГц
Глубина памяти: 14 Мбит/c
79 199 руб.
79 199 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция построения графика Боде
Количество каналов: 4
Полоса пропускания: 100 МГц
Глубина памяти: 14 Мбит/c
Технические характеристики Siglent SDS1104X-E
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1000 Мвыб/с |
| Глубина памяти | 7 Мбит/c (в обычном режиме), 14 Мбит/c (в режиме с объединением) |
| Типы триггеров | фронт, наклон, ширина импульса, окно, выброс, интервал, пропадание, шаблон, видео |
| Режим получения | нормальный, пиковый, средний |
| Скорость захвата волны | 100000 волн/с (нормальный режим), 400000 волн/с (последовательный режим) |
| Декодирование сигналов шин | IIC, SPI, UART, CAN, LIN |
| Средние значения | 4, 16, 32, 64, 128, 256, 512, 1024 |
| Интерполяция формы волны | Sin (x)/x, линейный |
| Интеллектуальный триггер | есть |
| Видеотриггеры и поддержка HDTV | есть |
| Поддержка автоматической настройки | есть |
| 10 типов сочетаний клавиш с одной кнопкой | есть |
| Режим сегментированного сбора данных | есть |
| Функция записи истории формы сигнала | есть |
| Функция автоматического измерения по 38 параметрам | есть |
| Режим стирания безопасности | есть |
| Высокоскоростная аппаратная функция Pass/Fail | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Функция построения графика Боде | есть |
| Поиск и навигация | есть |
| Поддержка Label | есть |
| Поддержка счетчика | есть |
| Поддержка NTP | есть |
| Входные параметры | |
| Сопротивление | DC: (1 МОм ± 2 %) || (15 пФ ± 2 пФ) |
| Максимальное входное напряжение | 1 МОм: ≤ 400 Впик (постоянный ток + пиковый переменный ток <= 10 кГц) |
| Изоляция канала | DC - Max BW: > 40 дБ |
| Ослабитель зонда | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10Х, 1000X, 2000X, 5000X, 10000X |
| Горизонтальная система | |
| Масштаб временной развертки | 1,0 нс/дел-100 с/дел |
| Перекос канала | < 100 пс |
| Оценка интенсивности | 256 уровней |
| Точность временной базы | ± 25 частей на миллион |
| Режим сканирования | 50 мс / дел ~ 100 с / дел |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная шкала (зонд 1 X) | 500 мкВ/дел ‒ 10 В/дел (последовательность 1-2-5) 500 мкВ- 118 мВ: ± 2 В |
| Диапазон смещения (зонд 1 X) |
120 мВ- 1,18 В: ± 20 В 1,2 В - 10 В: ± 200 В |
| Ограничение пропускной способности | 20 МГц ± 40 % |
| Равномерность полосы пропускания |
DC- 10% (BW): ± 1 дБ 10 - 50% (BW): ± 2 дБ 50 - 100% (BW): + 2 дБ/-3 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 2 Гц (на входе BNC) |
| Шум |
STDEV ≤0,5 деления (<1 мВ/дел) STDEV ≤0,2 деления (<2 мВ/дел) ST-DEV ≤0,1 деления (≥ 2 мВ/дел) |
| SFDR, включая гармоники | ≥ 35 дБ |
| Точность усиления постоянного тока |
≤ ± 3,0 %: 5 мВ/дел-10 В/дел ≤ ± 4,0 %: ≤2 мВ/дел |
| Точность смещения |
±(1%* смещение+1,5%*8*дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел |
| Время подъема | типичное значение 8 нс |
| Перерегулирование (импульс 500 пс) | < 10 % |
| Параметры триггера | |
| Диапазон уровня триггера |
внутренний: ± 4,5 дел от центра экрана внешний: ± 0,6 В EXT/5: ± 3 В |
| Точность (типичная) | внутренний: ±0,2 дел. EXT: ±0,4 дел. |
| Джиттер | < 100 пс |
| Чувствительность триггера | 1 деление: DC-10 МГц 1,5 деления: 10 МГц - макс. полоса пропускания |
| Смещение триггера |
предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 10 000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / EXT/(EXT/5)/AC Line (серия из двух каналов) |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Состояние | старт, стоп, перезапуск, без подтверждения, EEPROM, 7-битный адрес и данные, 10-битный адрес и данные, длина данных |
| Источник (SDA/SCL) | все каналы |
| Формат данных | шестигранный |
| Предельный диапазон | EEPROM: =, >, < |
| Длина данных |
EEPROM: 1 байт адрес и данные: 1-2 байта длина данных: 1-12 байт |
| Чтение / запись бита | адрес и данные: чтение, запись, неважно |
| SPI-триггер | |
| Состояние | данные |
| Источник (CS/CL/данные) | все каналы |
| Формат данных | двоичный |
| Длина данных | 4 - 96 бит |
| Значение бита | 0, 1, X |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Состояние | старт, стоп, данные, ошибка четности |
| Источник (RX/TX) | все каналы |
| Формат данных | шестигранный |
| Предельный диапазон | =, >, < |
| Длина данных | 1 байт |
| Ширина данных | 5, 6, 7, 8 бит |
| Проверка четности | нет, нечетный, четный, пробел, марк |
| Стоп-бит | 1, 1.5, 2 бит |
| Уровень холостого хода | высокий, низкий |
| Скорость передачи данных (регулируется) | 600 / 1200 / 2400 / 4800 / 960019200 / 38400 / 57600 / 115200 / пользовательский бит/с |
| Скорость передачи данных (пользовательская) | 300 - 5000000 бит/с |
| CAN-триггер | |
| Состояние | запуск, удаленный, ID, ID + данные, ошибка |
| Источник | все каналы |
| Идентификатор | STD (11 бит), EXT (29 бит) |
| Формат данных | шестигранный |
| Длина данных | 1 - 2 байта |
| Скорость передачи данных | 5 k /10 k / 20 k / 50 k / 100 k / 125 k / 250 k / 500 k / 800 k / 1 M / пользовательский бит/с |
| Триггер LIN | |
| Состояние | разрыв, ID кадра, ID+данные, ошибка |
| Источник | все каналы |
| Идентификатор | 1 байт |
| Формат данных | шестигранный |
| Длина данных | 1 - 2 байта |
| Скорость передачи данных (регулируется) | 600 / 1200 / 2400 / 4800 / 9600 / 19200 / пользовательский бит/с |
| Скорость передачи данных (пользовательская) | 300 бит/с - 20 кбит/с |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Номер события |
YT: 700 ROLL: без ограничений остановка после ROLL: 700 |
| Последовательный декодер | |
| I2C | |
| Сигнал | SCL, SDA |
| Адрес | 7, 10 бит |
| Порог | ± 4,5 дел |
| Список | 1 - 7 строк |
| SPI | |
| Сигнал | идентификаторы SCL,MISO, MOSI, CS (2-канальные осциллографы могут использовать только 2 сигнала) |
| Выбор края | подъем, падение |
| Уровень холостого хода | низкий, высокий |
| Порядок бит | MSB, LSB |
| Порог | ± 4,5 дел |
| Список | 1 - 7 строк |
| UART | |
| Сигнал | RX, TX |
| Ширина данных | 5，6，7，8 бит |
| Проверка четности | нет, нечетный, четный, пробел, марк |
| Стоп-бит | 1 / 1,5 / 2 бита |
| Уровень холостого хода | низкий, высокий |
| Порог | -4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| CAN | |
| Сигнал | CAN_H, CAN_L |
| Источник | CAN_H, CAN_L, CAN_H-CAN_L |
| Порог | -4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| LIN | |
| Пересмотр пакета спецификаций LIN | Ver1.3, Ver2.0 |
| Порог | -4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| Система измерения | |
| Источник | все каналы |
| Вертикальная |
Max: наибольшее значение во входном сигнале Min: наименьшее значение во входном сигнале Pk-Pk: разница между максимальными и минимальными значениями данных Ampl: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Top: значение наиболее вероятного высшего состояния в бимодальной форме волны Base: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Cmean: среднее значение данных в первом цикле Stdev: стандартное отклонение всех значений данных Cstd: стандартное отклонение всех значений данных в первом цикле VRMS: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле FOV: выброс после спадающего фронта; (база -мин)/амплитуда FPRE: выброс перед задним фронтом; (макс. -верх.)/амплитуда ROV: выброс после нарастающего фронта; (макс. -верх.)/амплитуда RPRE: выброс перед нарастающим фронтом; (база -мин)/амплитуда Level@X: значение напряжения точки срабатывания |
| Горизонтальная |
Period: время между средними пороговыми точками двух последовательных фронтов одинаковой полярности Freq: обратная величина периода +Wid Width: ширина, измеренная на уровне 50% и положительном уклоне -Wid Width: ширина, измеренная на уровне 50% и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90% Fall: длительность спадающего фронта от 90 до 10% Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50%-ном пересечении +Dut: разница во времени между 50% порогом нарастающего фронта и 50% порогом следующего спадающего фронта импульса -Dut: разница во времени между 50% порогом спадающего фронта и 50% порогом следующего восходящего фронта импульса Delay: время от срабатывания триггера до первого перехода на 50% пересечении Time@Level: время от срабатывания триггера до каждого нарастающего фронта при пересечении 50% |
| Задержка |
Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B Skew: время источника A края минус время ближайшего источника B края |
| Курсор | ручной режим, режим трека и автоматический режим |
| Статистика | текущее, среднее, минимальное, максимальное, стандартное отклонение, количество |
| Математические функции | |
| Операция | + , - , * , / , БПФ , d/dt , ∫ dt , √ |
| БПФ | прямоугольный, блэкман, хэннинг, хэмминг, плоская вершина |
| БПФ-дисплей | полный экран, разделенный, эксклюзивный |
| Модуль USB AWG | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
-1,5 〜 1,5 В (нагрузка 50 Ом) -3 〜 3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 〜5 МГц - 55 дБн 5 〜25 МГц - 50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5〜25 МГц - 45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99 % |
| Время подъема/падения | < 24 нс (10 〜 90 %) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Ram | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| DC | |
| Диапазон смещения |
±1,5 В (нагрузка 50 Ом) ±3 В (высокоомная нагрузка) |
| Точность | ± (|смещение| * 1 % + 3 мВ) |
| Шум | |
| Пропускная способность | > 25 МГц (-3дБ) |
| Произвольная волна | |
| Частота | 1 мкГц 〜 5 МГц |
| Длина волны | 16 кб |
| Частота дискретизации | 125 МСа/с |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT ЖК-дисплей |
| Разрешение дисплея | 800 х 480 пикселей |
| Цвет дисплея | 24-битный |
| Контрастность | 500 : 1 |
| Подсветка | 300 нит |
| Общие характеристики | |

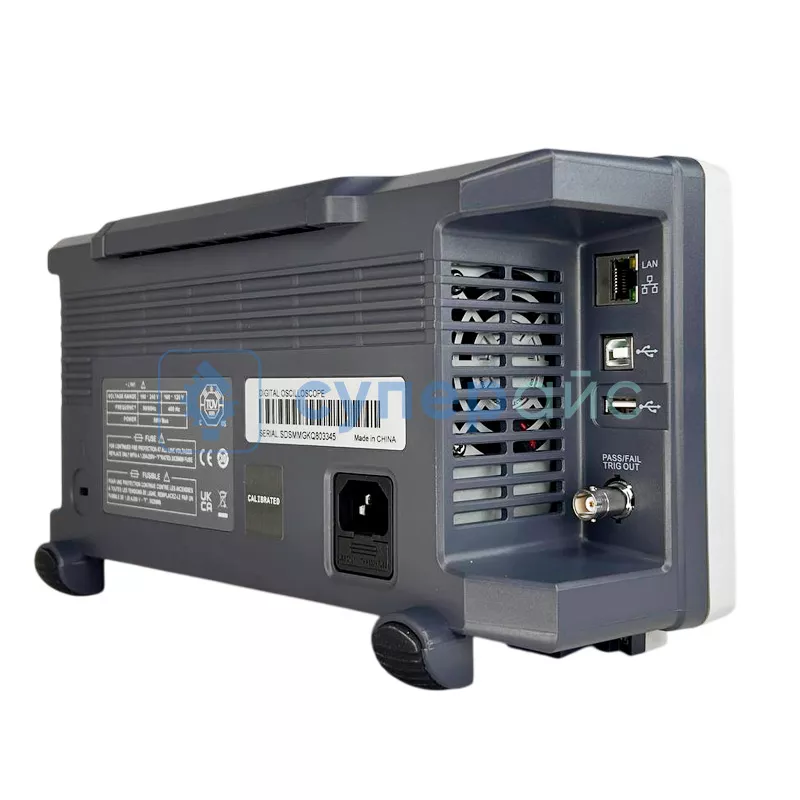

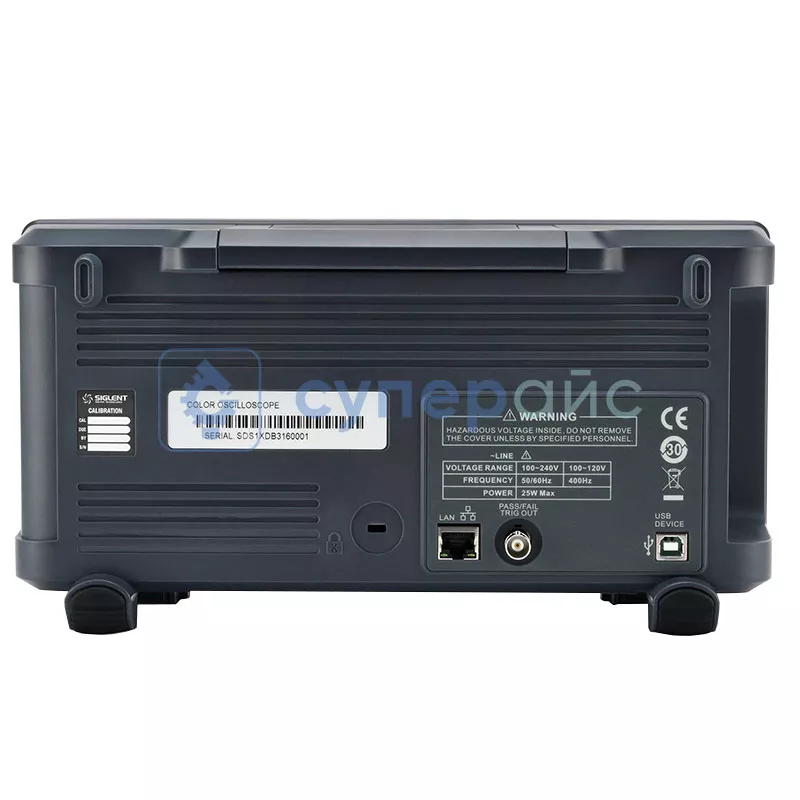

| Интерфейс | USB Host, USB Device (USB -TMC), LAN, Pass / Fail, Trigger Out |
| Температура |
рабочая: 0 〜 40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, (24 часа) нерабочая: 85 % RH, 65 ℃, (24 часа) |
| Источник питания |
100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц |
| Потребляемая мощность | 50 Вт |
| Габариты изделия | 312 х 132,6 х 151 мм |
| Габариты упаковки | 385 х 237 х 275 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,7 кг |
|

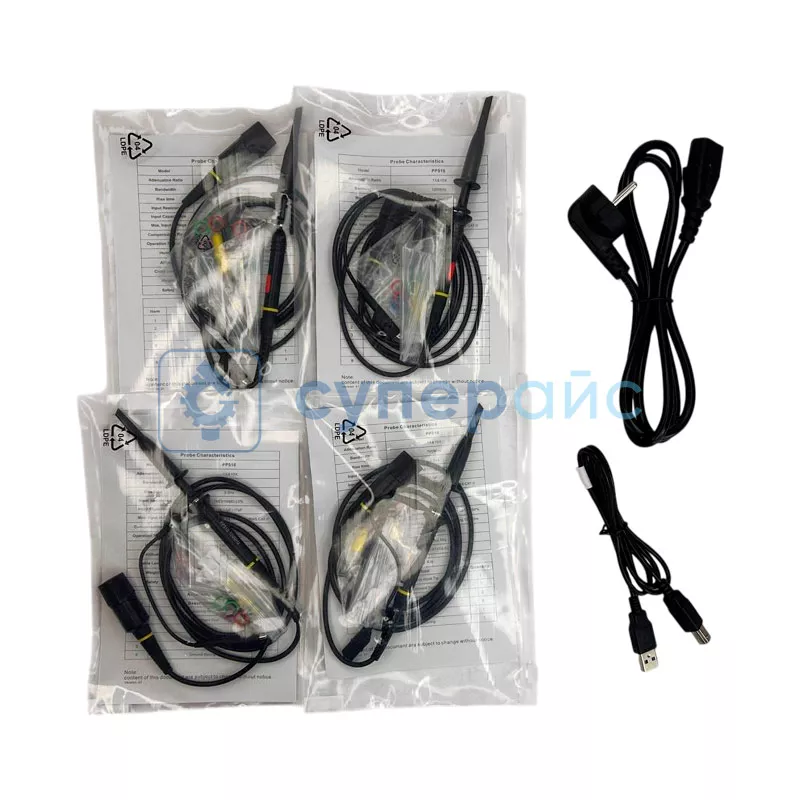

Комплектация |
осциллограф Siglent SDS1104X-E - 1 шт пассивный зонд PP215 - 4 шт; USB кабель - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица осциллографов Siglent
| Характеристики | SDS1204X-E | SDS1202X-E | SDS1102X-E | SDS1074X-E | SDS1104X-E | SDS1072X-E |
| Количество каналов | 4 | 2 | 2 | 4 | 4 | 2 |
| Количество цифровых каналов | 16 | - | 16 | 16 | 16 | - |
| Полоса пропускания | 200 МГц | 200 МГц | 100 МГц | 70 МГц | 100 МГц | 70 МГц |
| Частота дискретизации | 1000 Мвыб/с | |||||
| Глубина памяти | 14 Мбит/с | |||||
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут (выпадение), шаблон | |||||
| Режим получения | нормальный, пиковый, средний | |||||
| Скорость захвата волны | 100 000 wfm/s (нормальный режим), 400 000 wfm/s (последовательный режим) | |||||
| Декодирование сигналов шин | IIC, SPI, UART, CAN, LIN | IIC, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN | IIC, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN |
| Средние значения | 4, 16, 32, 64, 128, 256, 512, 1024 | |||||
| Интерполяция формы волны | Sin(x)/x, линейный | |||||
Четырехканальный осциллограф Siglent SDS1104X-E
Цифровой осциллограф Siglent SDS1104X-E - это измерительный прибор для анализа электрических сигналов. Рассмотрим некоторые вопросы, которые могут интересовать пользователей такого оборудования, применительно к этой модели.
Что означает характеристика полосы пропускания 100 мгц?
Такая характеристика указывает на предельную частоту сигнала для корректного отображения прибором.
Каково значение частоты дискретизации 1000 Мвыб/с?
Частота дискретизации 1000 Мвыб/с определяет большое количество измерений, выполняемых прибором за одну секунду.
Области применения модели с учётом частоты:
- разработка электронных устройств;
- диагностика цифровых схем;
- сервисное обслуживание оборудования.
Что такое глубина памяти?
Глубина памяти определяет объём информации, который этот осциллограф 100 мгц способен сохранить при захвате последовательности.
Какие преимущества даёт порт usb?
Осциллограф с usb упрощает передачу полученных данных на компьютер для дальнейшего анализа. USB-подключение также расширяет функции прибора через программное обеспечение.
Что означает параметр "длина волны 16 КБ" в разделе "Произвольная волна"?
Длина волны 16 КБ (в режиме генератора произвольных форм) определяет максимальный размер сигнала, который можно создать и воспроизвести.
Преимущества SDS1104X-E:
- математическая обработка информации;
- автоматические измерения;
- опция построения графика Боде.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный вольтметр
Количество каналов: 4 аналоговых
Полоса пропускания: 125 МГц
Частота дискретизации: 1,25 Гвыб/с
Лидер продаж
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
290 130 руб.
-10%
261 117 руб.
Добавить в избранное
Встроенный частотомер
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 4 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
20 249 руб.
-10%
18 224 руб.
Добавить в избранное
Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
23 269 руб.
-10%
20 942 руб.
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Цветной LCD-дисплей
Количество каналов: 2 + 1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный 2-канальный генератор
Количество каналов: 4 аналоговых
Полоса пропускания: 100 МГц
Частота дискретизации: до 1 Гвыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 500 МВыб/с
30 автоматических измерений
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Декодирование сигналов RS232, I²C, SPI
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/сек
Глубина памяти: 56 Мб
