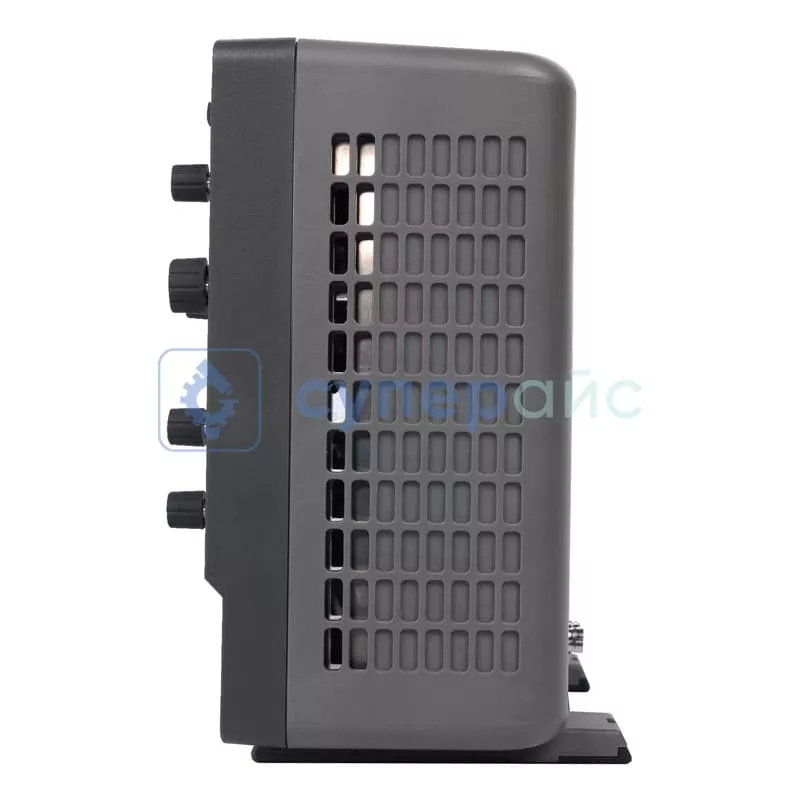

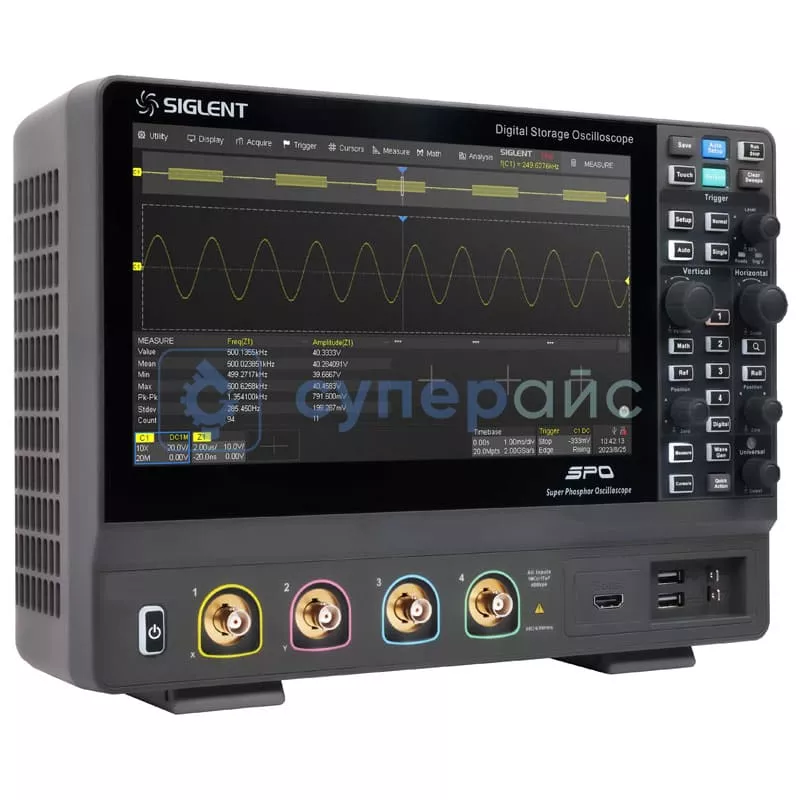

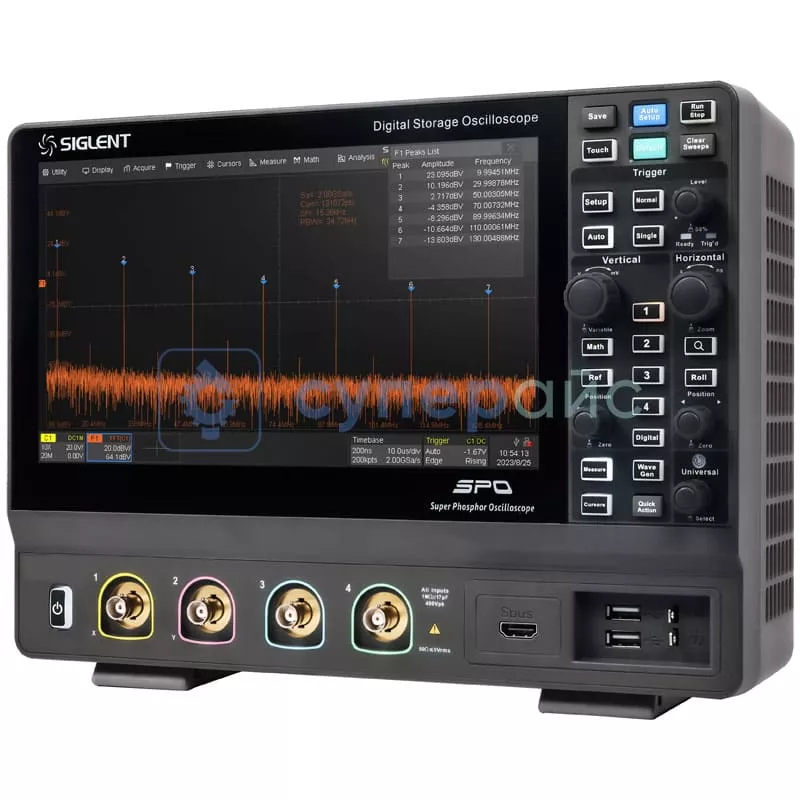

Цифровой запоминающий осциллограф Siglent SDS1204X HD
43 620 ₽
43 620 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
27381
Модель (серия)
SDS1204X HD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS1204X HD
Общие данные
Артикул (код товара)
27381
Производитель (бренд)
Модель (серия)
SDS1204X HD
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц
Входные параметры
Входное сопротивление
1 МОм: 1 МОм±2%
Входная ёмкость
17 пФ±2 пФ
Максимальное входное напряжение
1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц
Коэффициенты пробников
1X, 10X, 100X, пользовательский
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц, 200 МГц
Точность усиления постоянного тока
0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %
5 мВ/дел ~ 10 В/дел: ±1 % (макс.) / ±0,5 % (типично)
5 мВ/дел ~ 10 В/дел: ±1 % (макс.) / ±0,5 % (типично)
Точность вертикального смещения
±(1%* смещение+1,5%*8*дел+2 мВ): ≥2 мВ/дел
±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел
±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел
Система синхронизации
Базовые типы триггера
фронт, наклон, рант
Расширенные типы триггера
ширина импульса, окно, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, задержка, время установки/удержания, последовательный
Протокольный триггер
I2C, SPI, UART, CAN, LIN,
Источник триггера
все каналы / линия переменного тока / D0 ~ D15
Чувствительность триггера по фронту
BW: 0,6 дел.
Диапазон удержания триггера
по времени: 8 нс ~ 30 с (шаг 8 нс)
Горизонтальная система
Горизонтальная развёртка
1 нс/дел ~ 1000 с/дел
Точность временной базы
± 25 частей на миллион
Режимы развёртки
YT, XY, крен
Интерполяция
sinx/x, x
Система измерения
Автоматические измерения
Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F
Математические операции
БПФ, фильтр, +, -, x, ÷, ∫dt, d/dt,√,тождество, отрицание, |x|, Знак, ex, 10x, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, редактор формул
Анализатор спектра
край, наклон, импульс, интервал, рант
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики

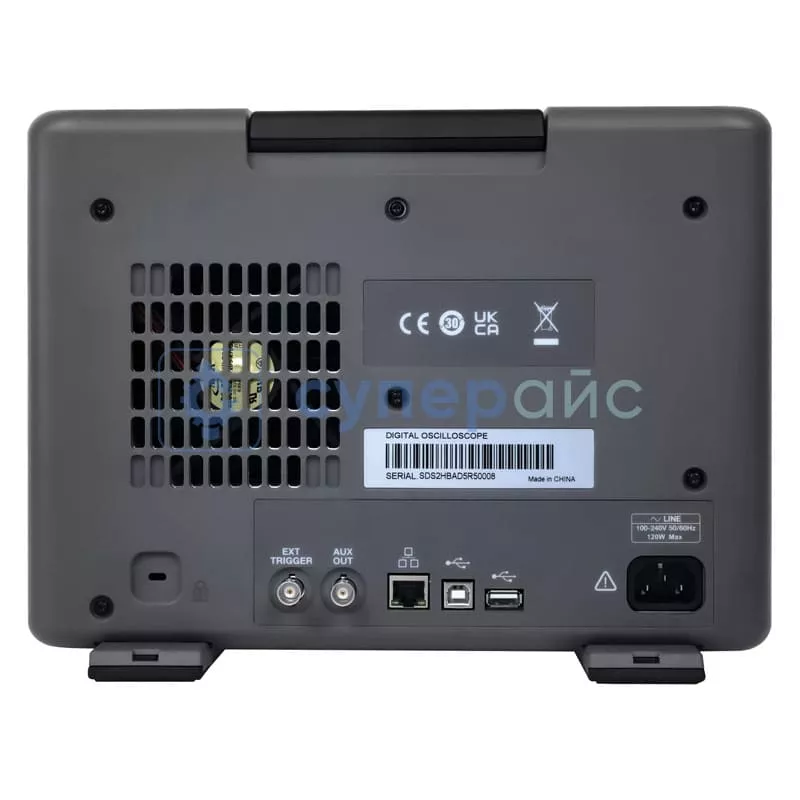

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
P/F Out
LAN
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 〜 +50 ℃
Рабочая влажность
85 % RH, 40 ℃, 24 часа
Комплектация
Комплектация
пассивный зонд - 4 шт;
USB кабель - 1 шт;
кабель питания - 1 шт;
сертификат калибровки - 1 шт;
руководство пользователя - 1 шт
USB кабель - 1 шт;
кабель питания - 1 шт;
сертификат калибровки - 1 шт;
руководство пользователя - 1 шт
Габариты и вес
Габариты прибора
317,2 х 236,0 х 149,0 мм
Вес нетто, кг
4,1
Вес брутто, кг
5,6
Описание Siglent SDS1204X HD
ВНИМАНИЕ! Производство цифрового запоминающего осциллографа Siglent SDS1204X HD ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф настольный цифровой VICTOR 1200S (2 канала, 200 МГц)
Документация и ПО Siglent SDS1204X HD
Название
Язык
Версия
Размер и тип
Руководство по программированию цифровых осциллографов Siglent серии SDS1000 HD
Язык:
Английский
Версия:
EN11F
Размер и тип:
3,35 МБ,
PDF
Руководство пользователя для цифровых осциллографов Siglent серии SDS1000X HD
Язык:
Английский
Размер и тип:
6,25 МБ,
PDF
