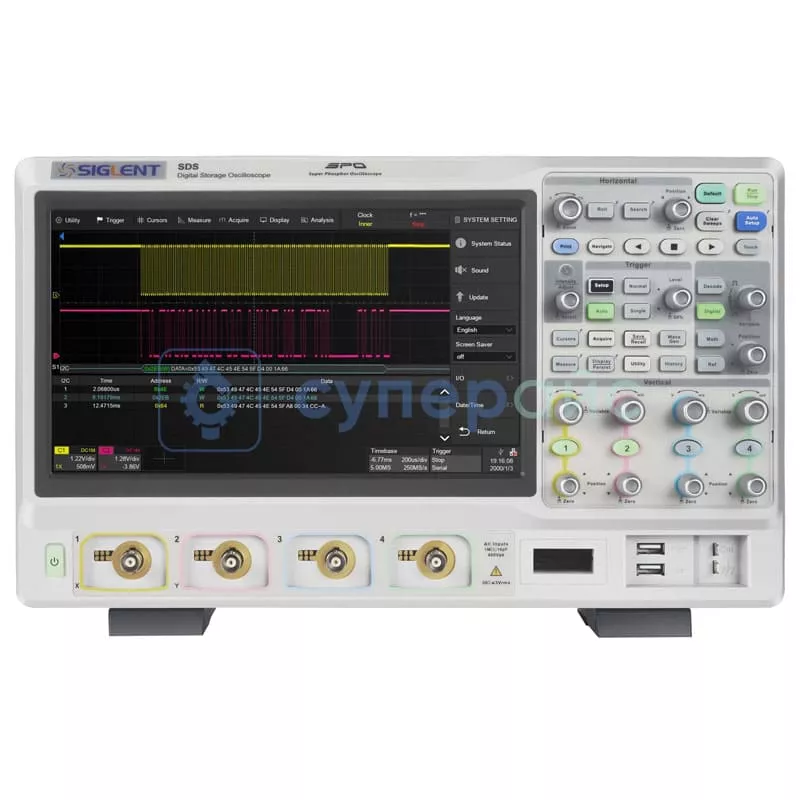

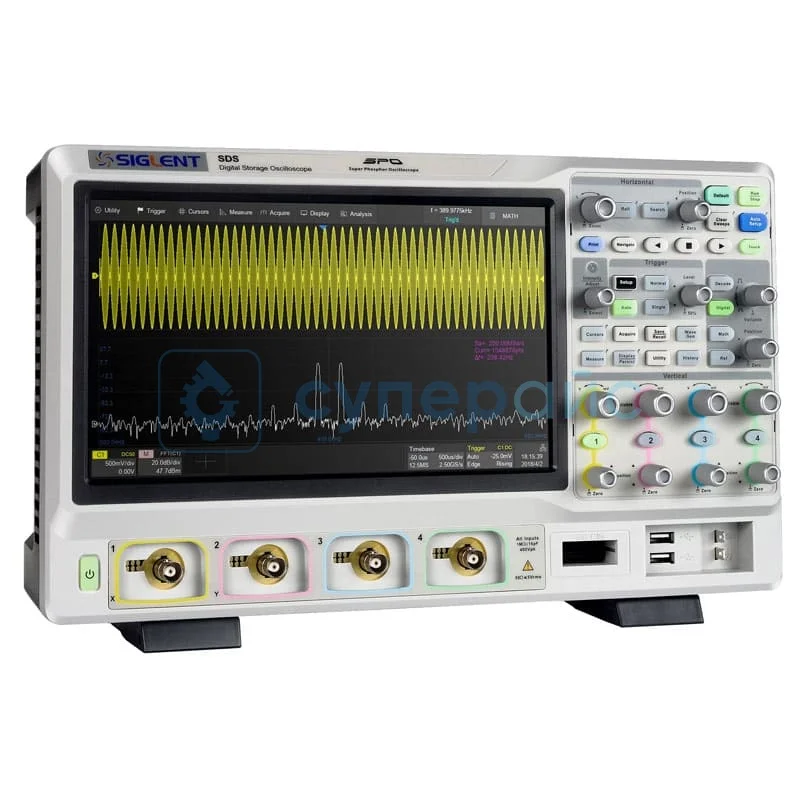

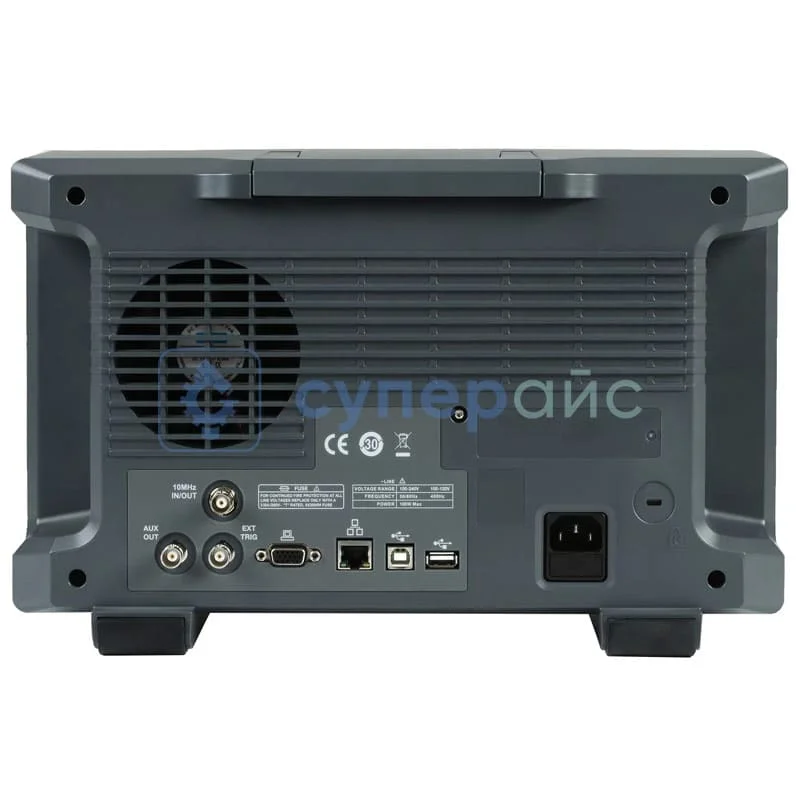

Четырехканальный осциллограф Siglent SDS5054X
Код товара: 27426
Гарантия 12 месяцев
О товаре Режим сегментированного сбора данных
Количество каналов: 4
Полоса пропускания: 500 МГц
Частота дискретизации: 5000 Мвыб / с
Глубина памяти: 250 Мбит / c
1 197 960 руб.
1 197 960 руб.
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Режим сегментированного сбора данных
Количество каналов: 4
Полоса пропускания: 500 МГц
Частота дискретизации: 5000 Мвыб / с
Глубина памяти: 250 Мбит / c
Технические характеристики Siglent SDS5054X
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 5 Гвыб/с (режим чередования), 2,5 Гвыб/с (режим без чередования) |
| Глубина памяти (макс.) | 250 Мбит/с (режим чередования), 125 Мбит/с (режим без чередования) |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, настройка / удержание, задержка |
| Скорость захвата волны | 110 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин |
стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование) |
| Интерполяция формы волны | sinx/x, x |
| Пиковое обнаружение | 0,4 нс |
| Среднее значение | 4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 |
| ERES | расширенный бит: 0.5, 1, 1.5, 2, 2.5, 3 |
| Последовательность | до 100 000 сегментов, интервал между срабатываниями = мин. 2 мкс. |
| История | до 100 000 кадров |
| Оценка интенсивности | 256 уровней |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения по более чем 50 параметрам | поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам |
| Функции анализа данных | поиск, навигация, счетчик, график Боде и анализ мощности |
| Функция тестирования масок с инструментом Mask Editor | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Высокоскоростное аппаратное усреднение | есть |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Вертикальный диапазон | 8 div |
| Время нарастания | 0,7 нс |
| Вертикальный масштаб (зонд 1X) |
1 МОм: 500 мкВ/дел – 10 В/дел (диапазон настройки), 1 мВ/дел – 10 В/дел (указанный диапазон) 50 Ом: 500 мкВ/дел – 1 В/дел (диапазон настройки), 1 мВ/дел – 1 В/дел (указанный диапазон) |
| Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Точность усиления постоянного тока |
< 1,5%, ≥5 мВ/дел < 3,0%, <5 мВ/дел |
| Диапазон смещения (зонд 1X) |
0,5 мВ/дел~100 мВ/дел: ±2 В; 102 мВ/дел~1 В/дел: ±20 В; 1,02 В/дел~10 В/дел: ±200 В; 0,5 мВ/дел~20 мВ/дел: ±2 В; 20,5 мВ/дел~100 мВ/дел: ±5 В; 102 мВ/дел~200 мВ/дел: ±20 В; 205 мВ/дел~1 В/дел: ±50 В; 1,02 В/дел~2 В/дел: ±200 В; 2,05 В/дел~10 В/дел: ±400 В |
| Равномерность полосы пропускания |
50 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ |
| Ограничение полосы пропускания |
20 МГц (±40%) 200 МГц (±40%) |
| Низкочастотная характеристика | 5 Гц (типично) |
| Сопротивление |
DC1M: (1 МОм±2%) || (16 пФ±2 пФ) AC1M: (1,2 МОм±2%) || (16 пФ±2 пФ) 50 Ом: 50 Ом±1% |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц |
| SFDR | ≥ 35 дБн |
| Затухание зонда | 1X, 10X, 100X, индивидуальный |
| Горизонтальная система | |
| Шкала времени | 500 пс/дел ~ 1000 с/дел |
| Скорость обновления формы волны | до 110 000 wfm / s |
| Оценка интенсивности | 256 уровней |
| Режим отображения | YT, XY, крен |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 150 пс |
| Точность временной базы | ±1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень |
внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ± 0,2 дел. внешний: ± 0,3 дел. |
| Джиттер |
< 9 пс RMS (типичное значение) для синусоидального сигнала ≥ 300 МГц и амплитуды от пика до пика ≥ 6 делений для настроек вертикального усиления от 2,5 мВ/дел до 10 В/дел < 5 пс RMS (типичное значение) для синусоидальной частоты ≥ 500 МГц и амплитуды от пика до пика ≥ 6 делений для настроек вертикального усиления от 2,5 мВ/дел до 10 В/дел |
| Смещение триггера |
предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / линия переменного тока / D0 ~ D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | + ширина, -ширина |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы / Д0 ~ Д15 |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы / Д0 ~ Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | состояние, состояние с задержкой, край, край с задержкой |
| Квалифицированное состояние | низкий, высокий |
| Источник | все каналы |
| Преимущество | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | все каналы |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 8 нс ~ 20 с |
| Разрешение | 1 нс |
| Задержка срабатывания триггера | |
| Источник А | все каналы |
| Источник Б | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Последовательный триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | все каналы / Д0 ~ Д15 |
| Сигнал | SDA / SCL |
| Адрес | 7-бит, 10-бит |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | все каналы / Д0 ~ Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | все каналы / Д0 ~ Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | все каналы / Д0 ~ Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| CAN-FD триггер (опциональное) | |
| Источник | все каналы |
| Номинальная скорость передачи данных | 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский |
| Скорость передачи данных | 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский |
| FlexRay (опциональное) | |
| Источник | все каналы |
| Скорость передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский |
| I2S (опциональное) | |
| Источник | все каналы |
| Сигнал | BCLK, WS, DATA |
| Аудио вариант | Audio-I2S, Audio-LJ, Audio-RJ |
| Стартовые биты | 0 ~ 31 |
| Биты данных | 1 ~ 32 |
| MIL-STD-1553B (опциональное) | |
| Источник | все каналы |
| SENT (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Macnhester (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Скорость передачи данных | 500 бит/с ~ 5 Мбит/с |
| ARINC429 (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Скорость передачи данных | 12,5 кбит/с~100 кбит/с, допуск 1%~20% |
| Формат слов | L/SDI/D/SSM, L/D/SSM, L/D |
| Система измерения | |
| Источник | все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F2, ссылка, история |
| Режим | простой, продвинутый |
| Диапазон | экран, стробирование |
| Пользовательский порог | верхний, средний, нижний |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Статистика подсчета в одном кадре | до 25 000 |
| Математические функции | |
| Операция | БПФ, +, -, x, ÷, ∫dt, d/dt,√, тождество, отрицание, |x|, Знак, eх, 10х, ln, lg, интерполяция, редактор формул |
| БПФ |
длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2 Окно: прямоугольное, Блэкмана, Хеннинга, Хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| Анализатор | |
| Источник | все каналы, история |
| Режим | край, наклон, импульс, интервал, рант |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| DVM | |
| Источник | все каналы |
| Режим | DC mean, DC RMS, AC RMS, Peak-peak, Amplitude |
| Сюжет | Bar, Histogram, Trend |
| Скорость ворот | 20 мс |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Гистограмма | |
| Источник | все каналы |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1,25 Гвыб/с |
| Глубина памяти | 62,5 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 10 В ~ 10 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Генератор сигналов SAG1021I (опционально) | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Шум | |
| Полоса пропускания (-3 дБ) | > 25 МГц |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device (USBTMC), LAN (LXI, VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA output |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 100 Вт макс., 70 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 370 х 144 х 231 мм |
| Вес нетто | 4 кг |
| Вес брутто | 5,6 кг |
|
Комплектация |
осциллограф Siglent SDS5054X - 1 шт |
|
пассивный зонд (SP3050A) - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов и 16-канальный логический анализатор
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
3 режима синхронизации, цветной TFT дисплей 2.4"
Полоса пропускания: 200 кГц
Частота дискретизации: 1 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 10 МГц
Частота дискретизации: 50 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
7-ми дюймовый дисплей
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/с
Встроенный генератор сигналов до 25 МГц, 14 видов синхронизации
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов до 25 МГц, возможность математической обработки сигналов
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
