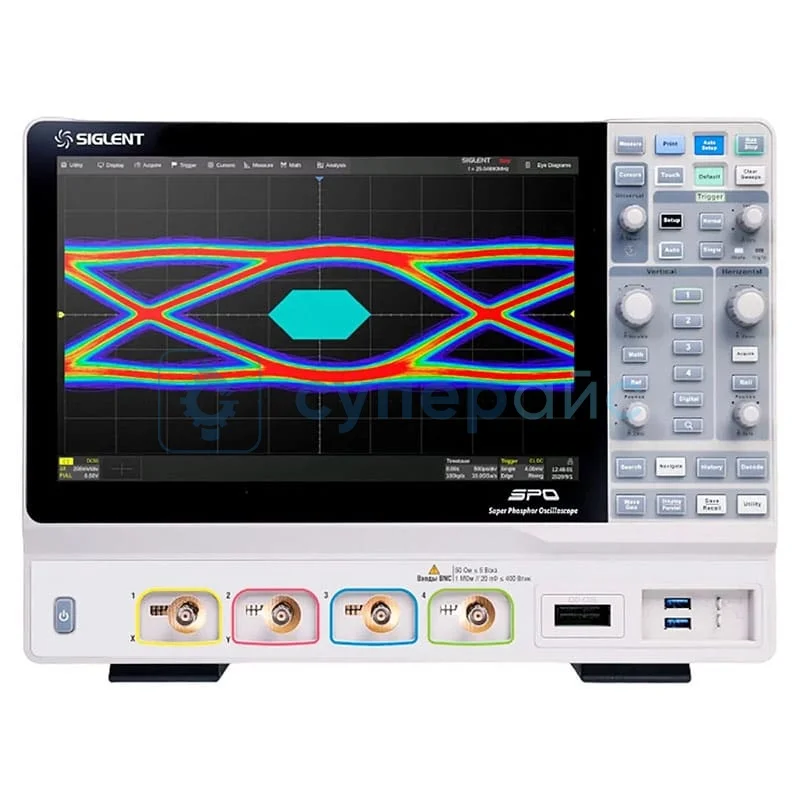

Осциллограф Siglent SDS6034 H12 Pro
3 048 289 ₽
3 048 289 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27750
Модель (серия)
SDS6034 H12 Pro
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS6034 H12 Pro
Общие данные
Артикул (код товара)
27750
Производитель (бренд)
Модель (серия)
SDS6034 H12 Pro
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм ≤ 400 В (постоянный + переменный ток),
постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
Входные параметры
Развязка входа
постоянный ток, переменный ток, земля
Входное сопротивление
1 МОм±2%
50 Ом ± 1%
50 Ом ± 1%
Входная ёмкость
15 пФ±3пФ
Максимальное входное напряжение
1 МОм ≤ 400 В (постоянный + переменный ток),
постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
Коэффициенты пробников
1X, 10X, 100X, по индивидуальному заказу
Канальная изоляция
60 дБ до 200 МГц, 50 дБ до 350 МГц
Количество триггерных входов
8
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц ± 20 %, 200 МГц ± 20 %
Точность усиления постоянного тока
12 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %;
5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %;
10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %;
5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 %
5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %;
10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %;
5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 %
Точность вертикального смещения
± (1 % настройки смещения постоянного тока + 0,5 % полной шкалы + 0,02 % максимального смещения постоянного тока + 1 мВ)
Система синхронизации
Базовые типы триггера
фронт, наклон, ширина импульса, рант
Расширенные типы триггера
окно, интервал, тайм-аут, шаблон, видео, фронт помещения, N-й фронт, задержка, время установки/удержания, последовательный триггер
Протокольный триггер
I2C, SPI, UART, CAN, LIN
Источник триггера
C1~C8 / EXT / (EXT/5) / линия переменного тока / D0~D15
Диапазон удержания триггера
по времени: 8 нс ~ 30 с (шаг 8 нс)
Горизонтальная система
Горизонтальная развёртка
1 нс/дел ~ 1000 с/дел
Точность временной базы
начальная точность ± 2 ppm (0~50℃);
± 0,5 ppm скорость старения в течение 1 года;
± 3 ppm скорость старения в течение 20 лет
± 0,5 ppm скорость старения в течение 1 года;
± 3 ppm скорость старения в течение 20 лет
Режимы развёртки
YT, XY,Roll
Интерполяция
sinx/x, x
Система измерения
Автоматические измерения
Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных, гистограмма, график тренда, график траектории
Анализатор спектра
край, наклон, ширина импульса, интервал, короткий интервал
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики

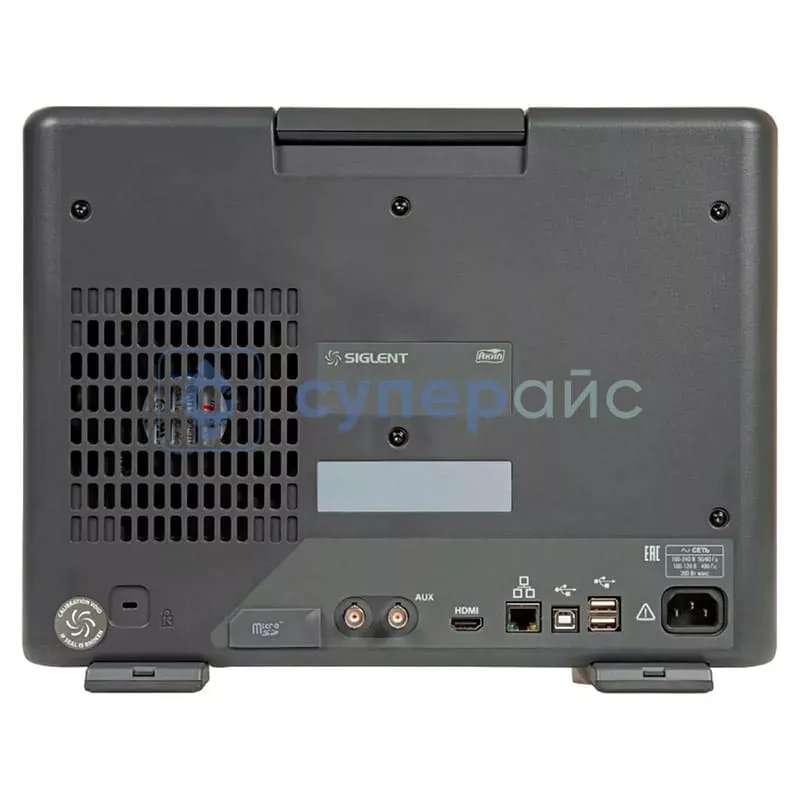

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
P/F Out
LAN
HDMI
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 〜 +50 ℃
Рабочая влажность
85 % RH, 40 ℃, 24 часа
Комплектация
Комплектация
USB кабель - 1 шт
пассивный зонд - 4 шт
беспроводная мышь - 1 шт
кабель питания - 1 шт
защитная крышка - 1 шт
сертификат калибровки - 1 шт
руководство пользователя - 1 шт
пассивный зонд - 4 шт
беспроводная мышь - 1 шт
кабель питания - 1 шт
защитная крышка - 1 шт
сертификат калибровки - 1 шт
руководство пользователя - 1 шт
Габариты и вес
Габариты прибора
379 х 288 х 159 мм
Вес нетто, кг
5,5
Вес брутто, кг
7,1
Описание Siglent SDS6034 H12 Pro
Документация и ПО Siglent SDS6034 H12 Pro
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов SIglent серии SDS6000 Pro
Язык:
Китайский
Размер и тип:
7,43 МБ,
PDF
Руководство по программированию осциллографов SIglent серии SDS6000 Pro
Язык:
Китайский
Версия:
CN11G
Размер и тип:
3,45 МБ,
PDF
