Высокочастотный осциллограф Siglent SDS6104 H10 Pro

Код товара: 27744

guarantee Гарантия 12 месяцев

Бесплатная доставка

Для физических лиц при заказе от 5000 рублей Почтой России

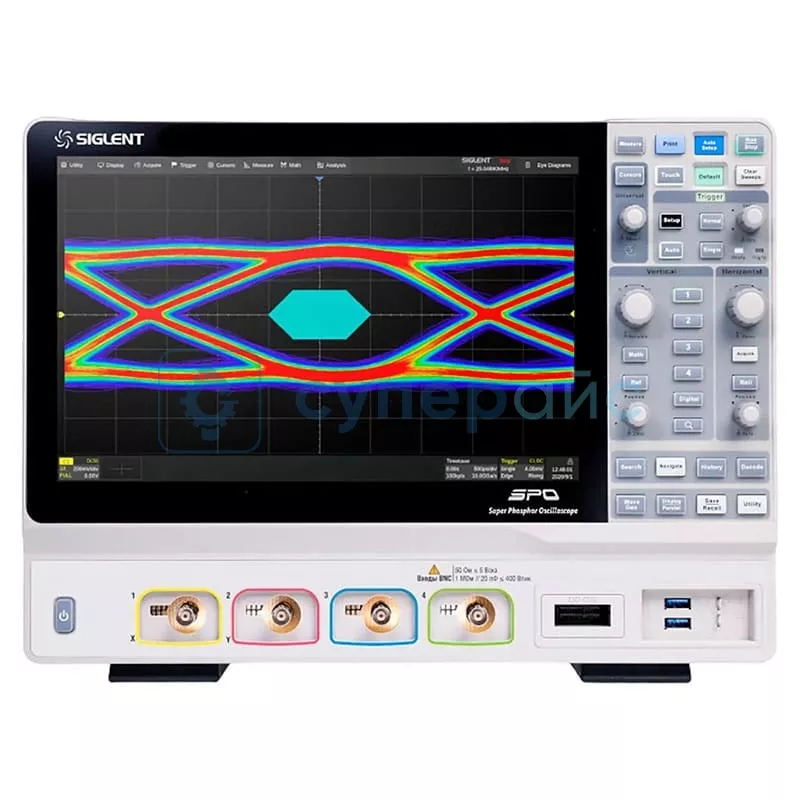

Высокочастотный осциллограф Siglent SDS6104 H10 Pro фото 1

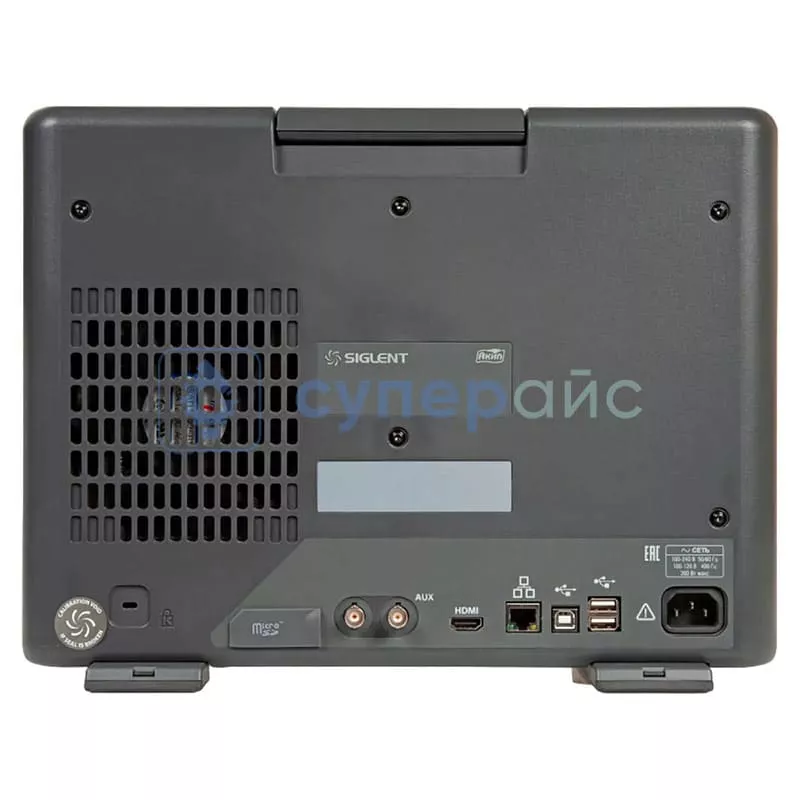

Высокочастотный осциллограф Siglent SDS6104 H10 Pro фото 2

Четырехканальный осциллограф Siglent SDS6104 H10 Pro
Режим сегментированного сбора данных
Количество каналов: 4
Полоса пропускания: 1000 МГц
Частота дискретизации: 5000 Мвыб / с
Глубина памяти: 250 Мбит / c

2 391 879 руб.

включая НДС

НДС 7%:

НДС 20%:

включено в стоимость

по запросу

Добавить в корзину

Добавить в избранное

Добавить в сравнение

Получить КП

Купить в 1 клик

Под заказ:

Склад в Москве: 0 шт.(под заказ 10-19 дней)

Склад в Гуанчжоу: 1 шт.

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Технические характеристики Siglent SDS6104 H10 Pro

Количество каналов	4
Цифровые каналы	16, частота дискретизации 500 Мвыб / с, глубина хранения 12,5 Мвыб / канал (требуется пробник SPL2016)
Полоса пропускания	1000 МГц
Частота дискретизации	5 Гвыб / с (чередующийся режим), 2,5 Гвыб / с (режим без чередования)
Глубина памяти (макс.)	250 Мбит / с
Типы триггеров	фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут, шаблон, видео, фронт помещения, N-й фронт, задержка, время установки/удержания, последовательный триггер
Скорость захвата волны	170 000 wfm / s (нормальный режим), 750 000 wfm / s (последовательный режим)
Декодирование сигналов шин	стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование)
Интеллектуальный запуск	есть
Последовательный запуск и декодер шины	есть
Режим сегментированного сбора данных (последовательности)	есть
Функция записи истории формы сигнала	есть
Автоматические измерения	поддерживая статистику измерений, измерение стробирования, математическое измерение, измерение истории и измерение опорного значения
Поддерживает гистограмму, график траектории и статистику графика трендов измеренных параметров	есть
4 независимых операции с сигналами	есть
Встроенный веб-сервер поддерживает удаленное управление через порт LAN	есть
Разнообразие расширенных функций анализа и обработки данных	поиск и навигация, высокоскоростное тестирование по маске, гистограммы сигналов, графики Боде, счетчики, анализ глазковых диаграмм и т. д.
Встроенный веб-сервер поддерживает управление прибором через вебстраницы	есть
Поддерживает расширенные команды дистанционного управления SCPI	есть
*Сбор данных (аналоговый канал)*
Частота дискретизации в реальном времени	5 Гвыб / с (чередующийся режим), 2,5 Гвыб / с (режим без чередования)
Глубина хранения	250 Мбит / канал (режим с чередованием), 125 Мбит / канал (режим без чередования)
Скорость захвата сигнала	нормальный режим: до 170 000 осциллограмм / с последовательный режим: до 750 000 осциллограмм / с
Уровень интенсивности сигнала	256
Точность смещения	±(1,5%смещение+1,5%полная шкала+1 мВ)
Обнаружение пиков	минимальная обнаруживаемая длительность импульса 400 пс
Среднее время	4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192
Повышенное разрешение (ERES)	биты расширения: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4 бита
Последовательный режим	максимум 80 000 кадров, минимальный интервал между двумя триггерами = 1,3 мкс
Режим истории	максимум 80 000 кадров
Метод интерполяции	sinx/x, x
*Вертикальная система*
Полоса пропускания (-3 дБ)	1000 МГц
Время нарастания	0,45 нс
Вертикальный разрешение	10 бит
Эффективное количество цифр (ENOB)	7,6 бит
Диапазон вертикального масштаба	8 квадратов
Вертикальная передача (передаточное число зонда 1X)	1 МОм: 0,5 мВ/дел – 10 В/дел; 50 Ом: 0,5 мВ/дел – 1 В/дел
Точность усиления постоянного тока	12 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %; 10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 %
Точность смещения постоянного тока	± (1 % настройки смещения постоянного тока + 0,5 % полной шкалы + 0,02 % максимального смещения постоянного тока + 1 мВ)
Диапазон смещения (коэффициент датчика 1X)	1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±16 В; 102 мВ/дел ~ 200 мВ/дел: ± 80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В; 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±10 В
Ограничение пропускной способности	20 МГц ± 20 %, 200 МГц ± 20 %
Частота среза связи по переменному току (-3 дБ)	6 Гц (тип.)
Перерегулирование (100 мВ/дел.) шестерня, быстрый край 150 пс, @50 Ом, типичное значение)	18 %
Входная связь	постоянный ток, переменный ток, земля
Входное сопротивление	(1 МОм±2%) \|\| (15 пФ±3пФ), 50 Ом: 50 Ом ± 1%
Максимальное входное напряжение	1 МОм ≤ 400 В (постоянный + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
SFDR (ложная свободная динамика)	≥ 45 дБн
Изоляция канала	60 дБ до 200 МГц, 50 дБ до 1000 МГц
Коэффициент ослабления пробника	1X, 10X, 100X, по индивидуальному заказу
*Горизонтальная система*
Шкала времени	0,2 нс/дел ~ 1000 с/дел
Диапазон горизонтального масштаба	10 квадратов
Режим отображения	YT, XY,Roll
Режим качения	≥ 50 мс/дел
Перекос канала	< 100 пс
Точность временной базы	начальная точность ± 2 ppm (0~50℃); ± 0,5 ppm скорость старения в течение 1 года; ± 3 ppm скорость старения в течение 20 лет
*Параметры триггера*
Режим	авто, нормальный, одиночный
Уровень	внутренний: ± 4,5 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В
Диапазон удержания	по времени: 8 нс ~ 30 с (шаг 8 нс)
Точность (типичная)	внутренний: ± 0,2 дел. внешний: ± 0,3 дел.
Входное напряжение внешнего триггера	1 МОм ≤ 42 Впик 50 Ом ≤ 5 В (среднеквадратичное значение)
Режим соединения	С1~С4: связь по постоянному току: пропускает все компоненты сигнала связь по переменному току AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы частотой менее 15 Гц низкочастотное подавление LFRJ: подавляет низкочастотные сигналы менее 2,4 МГц подавление высоких частот HFRJ: подавляет высокочастотные сигналы с частотой выше 1,3 МГц шумоподавление Noise RJ: увеличивает диапазон гистерезиса запуска и подавляет ложные срабатывания, вызванные шумом EXT DC: передает все компоненты сигнала AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы менее 15 Гц. LFRJ: подавляет низкочастотные сигналы менее 2,5 МГц HFRJ: подавляет высокочастотные сигналы выше 1,3 МГц
Точность уровня срабатывания (тип.)	C1〜C8: ± 0,2 дел. ВНЕШНИЙ: ± 0,3 дел.
Триггерный джиттер	C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв.
Смещение триггера	предварительный триггер: 0 ~ 100% глубины памяти триггер задержки: 0 ~ 10000 дел.
Триггерный джиттер	C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв.
*Краевой триггер*
Уклон	нарастающий фронт, спадающий фронт, чередующийся
Источник	C1~C8 / EXT / (EXT/5) / линия переменного тока / D0~D15
*Триггер уклона*
Уклон	нарастающий фронт, спадающий фронт
Ограничения	меньше, больше, в пределах диапазона, вне диапазона
Источник	C1~C8
Временной диапазон	2нс ~ 20с, разрешение 1 нс
*Триггер по ширине импульса*
Источник	С1~С4/Д0~Д15
Полярность	ширина положительного импульса, ширина отрицательного импульса
Ограничения	меньше, больше, в пределах диапазона, вне диапазона
Временной диапазон	2нс ~ 20с, разрешение 1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	С1 - С8
Синхронизировать	любой
Оконный триггер
Тип окна	абсолютный, относительный
Источник	С1 - С8
Интервальный триггер
Край триггера	нарастающий фронт, спадающий фронт
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	С1~С4/Д0~Д15
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер тайм-аут
Тип тайм-аута	край, штат
Источник	С1~С4/Д0~Д15
Уклон	нарастающий фронт, спадающий фронт
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Мелкий триггер
Полярность	положительный, отрицательный
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	С1 ~ С8
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	С1~С4/Д0~Д15
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Квалифицированный триггер
Тип	уровень, уровень и ограниченный по времени, край, край и ограниченный по времени
Источник	С1~С4/Д0~Д15
Триггер N-ого края
Уклон	подъем, падение
Источник	С1~С4/Д0~Д15
Счетчик	1 ~ 65535
Временной диапазон	8 нс ~ 20 с
Разрешение	1 нс
Задержка срабатывания триггера
Источник А	С1~С4/Д0~Д15
Источник Б	С1~С4/Д0~Д15
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Уклон	подъем, падение
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер I2C
Источник	С1~С4/Д0~Д15
Сигнал	SDA / SCL
Адрес	от 1 до 7 строк
SPI-триггер
Сигнал	CLK, MISO, MOSI, CS
Источник	С1~С4/Д0~Д15
Выбор края	подъем, падение
Выбор чипа	активный высокий, активный низкий, тайм-аут часов
Порядок бит	младший бит, старший бит
Триггер UART
Сигнал	RX / TX
Источник	С1~С4/Д0~Д15
Ширина данных	5-бит, 6-бит, 7-бит, 8-бит
Паритет	нет, нечетные цифры, четные цифры, 1 четность, 0 четность
Стоп-бит	1-битный, 1,5-битный, 2-битный
Порядок бит	младший бит, старший бит
CAN-триггер
Источник	все каналы / Д0 ~ Д15
Триггер LIN
Версия	1.3, 2.0
Источник	С1~С4/Д0~Д15
Скорость передачи данных	600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский
Система измерения
Источник	C1~C8, D0~D15, Z1~Z8, F1~F4, M1~M4, ссылка, история
Режим	простой, продвинутый
Диапазон	экран, стробирование
Вертикальная	Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger
Горизонтальная	Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Разнообразный	+Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope
Задержка	Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F
Статистика	текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных, гистограмма, график тренда, график траектории
Статистика подсчета	неограниченно, 1 ~ 1024
Статистика подсчета в одном кадре	до 65 000
Анализатор
Источник	C1~C8, история
Режим	край, наклон, ширина импульса, интервал, короткий интервал
Навигация
Тип	поиск события, времени, истории кадра
Тест на маску
Источник	С1~С4, Z1~Z8
Создание маски	авто (создать маску), настраиваемый (редактор масок)
DVM
Источник	все каналы
Режим	DC mean, DC RMS, AC RMS, Peak-peak, Amplitude
Сюжет	Bar, Histogram, Trend
Скорость ворот	20 мс
График Боде
Источник	С1~С4
Тип сканирования	простая, переменная амплитуда
Частота	режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц
Мера	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе
Гистограмма
Источник	С1~С4
Тип	горизонтальный, вертикальный, горизонтальный + вертикальный
*Характеристики дисплея*
Тип дисплея	12,1-дюймовый цветной емкостный сенсорный экран
Разрешение дисплея	1280 х 800 пикселей
Контрастность	1000 : 1
Подсветка	450 нит
*Общие характеристики*
Интерфейс	USB 3.0 Host x 2, USB 2.0 Host x 2, USB 2.0 Device, LAN, micro SD, HDMI, вход внешнего триггера, вспомогательный выход (TRIG OUT, PASS/FAIL), вход 10 МГц
Температура	рабочая: 0 - 50 ℃ нерабочая: -30 - 70 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 – 240 В (среднеквадратичное значение), 50 / 60 Гц 100 – 120 В (среднеквадратичное значение), 400 Гц
Потребляемая мощность	150 Вт макс., 90 Вт типично, 4 Вт типично в режиме ожидания
Габариты изделия	379 х 288 х 159 мм
Вес нетто	5,5 кг
Вес брутто	7,1 кг
*Комплектация*	осциллограф Siglent SDS6104 H10 Pro - 1 шт
	USB кабель - 1 шт пассивный зонд - 4 шт беспроводная мышь - 1 шт кабель питания - 1 шт защитная крышка - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
