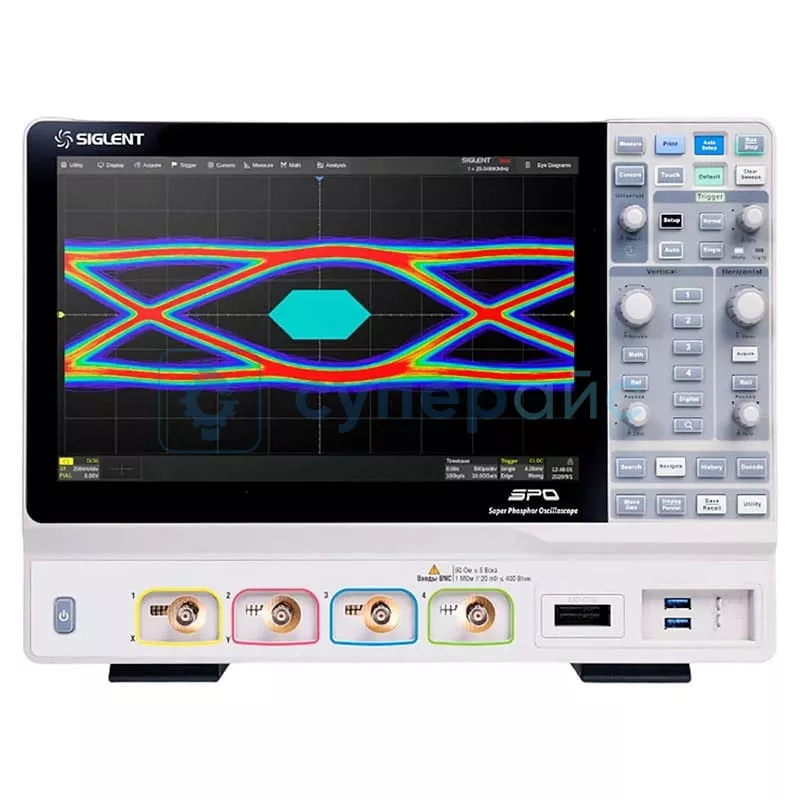

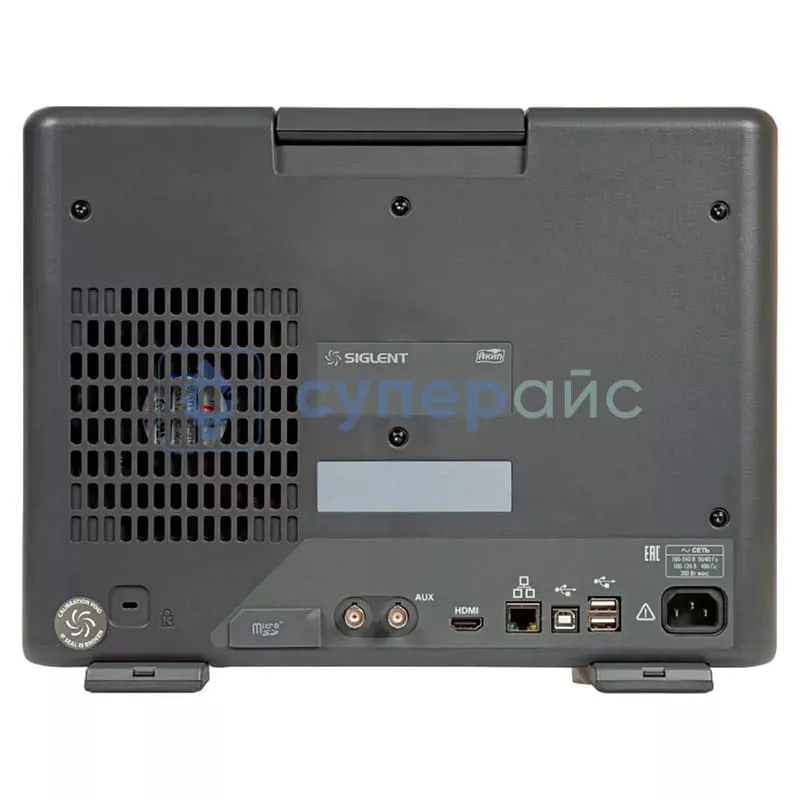

Цифровой осциллограф Siglent SDS6204 H12 Pro
Код товара: 27762
Функция записи истории формы сигнала
Количество каналов: 4
Полоса пропускания: 2000 МГц
Частота дискретизации: 10000 Мвыб / с
Глубина памяти: 500 Мбит / c
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Функция записи истории формы сигнала
Количество каналов: 4
Полоса пропускания: 2000 МГц
Частота дискретизации: 10000 Мвыб / с
Глубина памяти: 500 Мбит / c
Технические характеристики Siglent SDS6204 H12 Pro
Количество каналов | 4 |
Цифровые каналы | 16, частота дискретизации 1000 Мвыб / с, глубина хранения 50 Мвыб / канал |
Полоса пропускания | 2000 МГц |
Частота дискретизации | 10 Гвыб / с (чередующийся режим) |
Глубина памяти (макс.) | 500 Мбит / с |
Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут, шаблон, видео, фронт помещения, N-й фронт, задержка, время установки/удержания, последовательный триггер |
Скорость захвата волны | 170 000 wfm / s (нормальный режим), 750 000 wfm / s (последовательный режим) |
Декодирование сигналов шин |
стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование) |
Интеллектуальный запуск | есть |
Последовательный запуск и декодер шины | есть |
Режим сегментированного сбора данных (последовательности) | есть |
Функция записи истории формы сигнала | есть |
Автоматические измерения | поддерживая статистику измерений, измерение стробирования, математическое измерение, измерение истории и измерение опорного значения |
Поддерживает гистограмму, график траектории и статистику графика трендов измеренных параметров | есть |
4 независимых операции с сигналами | есть |
Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
Разнообразие расширенных функций анализа и обработки данных | поиск и навигация, высокоскоростное тестирование по маске, гистограммы сигналов, графики Боде, анализ источника питания (опция), счетчики, анализ глазковых диаграмм и анализ джиттера (опция) и т. д. |
Генератор сигналов произвольной формы 25 МГц (опция) | есть |
Встроенный веб-сервер поддерживает управление прибором через вебстраницы | есть |
Поддерживает расширенные команды дистанционного управления SCPI | есть |
Сбор данных (аналоговый канал) | |
Частота дискретизации в реальном времени | 10 Гвыб / с |
Глубина хранения | 500 Мбит / канал (один канал), 250 Мбит / канал (двухканальный), 125 Мбит / канал (четырёхканальный) |
Скорость захвата сигнала |
нормальный режим: до 170 000 осциллограмм / с последовательный режим: до 750 000 осциллограмм / с |
Уровень интенсивности сигнала | 256 |
Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
Обнаружение пиков | минимальная обнаруживаемая длительность импульса 200 пс |
Среднее время | 4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 |
Повышенное разрешение (ERES) | биты расширения: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4 бита |
Последовательный режим | максимум 80 000 кадров, минимальный интервал между двумя триггерами = 1,3 мкс |
Режим истории | максимум 80 000 кадров |
Метод интерполяции | sinx/x, x |
Вертикальная система | |
Полоса пропускания (-3 дБ) | 1000 МГц |
Время нарастания | 0,45 нс |
Вертикальный разрешение | 12 бит |
Эффективное количество цифр (ENOB) | 7,4 бит |
Диапазон вертикального масштаба | 8 квадратов |
Вертикальная передача (передаточное число зонда 1X) |
1 МОм: 0,5 мВ/дел – 10 В/дел; 50 Ом: 0,5 мВ/дел – 1 В/дел |
Точность усиления постоянного тока |
12 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %; 10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 % |
Точность смещения постоянного тока | ± (1 % настройки смещения постоянного тока + 0,5 % полной шкалы + 0,02 % максимального смещения постоянного тока + 1 мВ) |
Диапазон смещения (коэффициент датчика 1X) |
1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±16 В; 102 мВ/дел ~ 200 мВ/дел: ± 80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В; 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±10 В |
Ограничение пропускной способности | 20 МГц ± 20 %, 200 МГц ± 20 % |
Частота среза связи по переменному току (-3 дБ) | 6 Гц (тип.) |
Перерегулирование (100 мВ/дел.) шестерня, быстрый край 150 пс, @50 Ом, типичное значение) | 18 % |
Входная связь | постоянный ток, переменный ток, земля |
Входное сопротивление | (1 МОм ± 2 %) || (20 пФ ± 3 пФ) 50 Ом: 50 Ом ± 2 % |
Максимальное входное напряжение | 1 МОм ≤ 400 В (постоянный + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое |
SFDR (ложная свободная динамика) | ≥ 45 дБн |
Изоляция канала | 60 дБ до 200 МГц, 50 дБ до 1000 МГц |
Коэффициент ослабления пробника | 1X, 10X, 100X, по индивидуальному заказу |
Горизонтальная система | |
Шкала времени | 0,1 нс/дел ~ 1000 с/дел |
Диапазон горизонтального масштаба | 10 квадратов |
Режим отображения | YT, XY,Roll |
Режим качения | ≥ 50 мс/дел |
Перекос канала | < 100 пс |
Точность временной базы |
начальная точность ± 2 ppm (0~50℃); ± 0,5 ppm скорость старения в течение 1 года; ± 3 ppm скорость старения в течение 20 лет |
Параметры триггера | |
Режим | авто, нормальный, одиночный |
Уровень |
внутренний: ± 4,5 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В |
Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
Точность (типичная) |
внутренний: ± 0,2 дел. внешний: ± 0,3 дел. |
Входное напряжение внешнего триггера | 1 МОм ≤ 42 Впик 50 Ом ≤ 5 В (среднеквадратичное значение) |
Режим соединения |
С1~С8: связь по постоянному току: пропускает все компоненты сигнала связь по переменному току AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы частотой менее 15 Гц низкочастотное подавление LFRJ: подавляет низкочастотные сигналы менее 2,4 МГц подавление высоких частот HFRJ: подавляет высокочастотные сигналы с частотой выше 1,3 МГц шумоподавление Noise RJ: увеличивает диапазон гистерезиса запуска и подавляет ложные срабатывания, вызванные шумом EXT DC: передает все компоненты сигнала AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы менее 15 Гц. LFRJ: подавляет низкочастотные сигналы менее 2,5 МГц HFRJ: подавляет высокочастотные сигналы выше 1,3 МГц |
Точность уровня срабатывания (тип.) |
C1〜C8: ± 0,2 дел. ВНЕШНИЙ: ± 0,3 дел. |
Триггерный джиттер |
C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв. |
Смещение триггера |
предварительный триггер: 0 ~ 100% глубины памяти триггер задержки: 0 ~ 10000 дел. |
Триггерный джиттер |
C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв. |
Краевой триггер | |
Уклон | нарастающий фронт, спадающий фронт, чередующийся |
Источник | C1~C8 / EXT / (EXT/5) / линия переменного тока / D0~D15 |
Триггер уклона | |
Уклон | нарастающий фронт, спадающий фронт |
Ограничения | меньше, больше, в пределах диапазона, вне диапазона |
Источник | C1~C8 |
Временной диапазон | 2нс ~ 20с, разрешение 1 нс |
Триггер по ширине импульса | |
Источник | С1~С8/Д0~Д15 |
Полярность | ширина положительного импульса, ширина отрицательного импульса |
Ограничения | меньше, больше, в пределах диапазона, вне диапазона |
Временной диапазон | 2нс ~ 20с, разрешение 1 нс |
Видео триггер | |
Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
Источник | С1 - С8 |
Синхронизировать | любой |
Оконный триггер | |
Тип окна | абсолютный, относительный |
Источник | С1 - С8 |
Интервальный триггер | |
Край триггера | нарастающий фронт, спадающий фронт |
Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
Источник | С1~С8/Д0~Д15 |
Временной диапазон | 2 нс ~ 20 с |
Разрешение | 1 нс |
Триггер тайм-аут | |
Тип тайм-аута | край, штат |
Источник | С1~С8/Д0~Д15 |
Уклон | нарастающий фронт, спадающий фронт |
Временной диапазон | 2 нс ~ 20 с |
Разрешение | 1 нс |
Мелкий триггер | |
Полярность | положительный, отрицательный |
Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
Источник | С1 ~ С8 |
Временной диапазон | 2 нс ~ 20 с |
Разрешение | 1 нс |
Триггер шаблона | |
Настройка шаблона | недействительный, низкий, высокий |
Логика | и, или, не-и, ни |
Источник | С1~С8/Д0~Д15 |
Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
Временной диапазон | 2 нс ~ 20 с |
Разрешение | 1 нс |
Квалифицированный триггер | |
Тип | уровень, уровень и ограниченный по времени, край, край и ограниченный по времени |
Источник | С1~С8/Д0~Д15 |
Триггер N-ого края | |
Уклон | подъем, падение |
Источник | С1~С8/Д0~Д15 |
Счетчик | 1 ~ 65535 |
Временной диапазон | 8 нс ~ 20 с |
Разрешение | 1 нс |
Задержка срабатывания триггера | |
Источник А | С1~С8/Д0~Д15 |
Источник Б | С1~С8/Д0~Д15 |
Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
Уклон | подъем, падение |
Временной диапазон | 2 нс ~ 20 с |
Разрешение | 1 нс |
Триггер I2C | |
Источник | С1~С8/Д0~Д15 |
Сигнал | SDA / SCL |
Адрес | от 1 до 7 строк |
SPI-триггер | |
Сигнал | CLK, MISO, MOSI, CS |
Источник | С1~С8/Д0~Д15 |
Выбор края | подъем, падение |
Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
Порядок бит | младший бит, старший бит |
Триггер UART | |
Сигнал | RX / TX |
Источник | С1~С8/Д0~Д15 |
Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
Паритет | нет, нечетные цифры, четные цифры, 1 четность, 0 четность |
Стоп-бит | 1-битный, 1,5-битный, 2-битный |
Порядок бит | младший бит, старший бит |
CAN-триггер | |
Источник | все каналы / Д0 ~ Д15 |
Триггер LIN | |
Версия | 1.3, 2.0 |
Источник | С1~С8/Д0~Д15 |
Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
CAN-FD триггер (опциональное) | |
Источник | С1~С8/Д0~Д15 |
Номинальная скорость передачи данных | 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский |
Скорость передачи данных | 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский |
FlexRay (опциональное) | |
Источник | С1~С8/Д0~Д15 |
Скорость передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский |
I2S (опциональное) | |
Источник | С1~С8/Д0~Д15 |
Сигнал | BCLK, WS, DATA |
Аудио вариант | Audio-I2S, Audio-LJ, Audio-RJ |
Стартовые биты | 0 ~ 31 |
Биты данных | 1 ~ 32 |
MIL-STD-1553B (опциональное) | |
Источник | С1~С8 |
SENT (опциональное) | |
Источник | С1~С8 |
Macnhester (опциональное) | |
Источник | С1~С8 |
Скорость передачи данных | 500 бит/с ~ 5 Мбит/с |
ARINC429 (опциональное) | |
Источник | С1~С8 |
Скорость передачи данных | 12,5 кбит/с~100 кбит/с, допуск 1%~20% |
Формат слов | L/SDI/D/SSM, L/D/SSM, L/D |
Система измерения | |
Источник | C1~C8, D0~D15, Z1~Z8, F1~F4, M1~M4, ссылка, история |
Режим | простой, продвинутый |
Диапазон | экран, стробирование |
Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
Статистика | текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных, гистограмма, график тренда, график траектории |
Статистика подсчета | неограниченно, 1 ~ 1024 |
Статистика подсчета в одном кадре | до 65 000 |
Анализатор | |
Источник | C1~C8, история |
Режим | край, наклон, ширина импульса, интервал, короткий интервал |
Навигация | |
Тип | поиск события, времени, истории кадра |
Тест на маску | |
Источник | С1~С8, Z1~Z8 |
Создание маски | авто (создать маску), настраиваемый (редактор масок) |
DVM | |
Источник | все каналы |
Режим | DC mean, DC RMS, AC RMS, Peak-peak, Amplitude |
Сюжет | Bar, Histogram, Trend |
Скорость ворот | 20 мс |
График Боде | |
Источник | С1~С4 |
Тип сканирования | простая, переменная амплитуда |
Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
Анализ мощности (опционально) | |
Элемент анализа | качество электроэнергии, гармоники тока, пусковой ток, потери переключения, скорость нарастания напряжения, анализ модуляции, пульсации выходного сигнала, включение/выключение, переходные характеристики, коэффициент отклонения источника питания, энергоэффективность, безопасная рабочая зона MOSFET |
Гистограмма | |
Источник | С1~С8 |
Тип | горизонтальный, вертикальный, горизонтальный + вертикальный |
Цифровые каналы | |
Максимальная частота дискретизации | 1000 Мвыб / с |
Глубина памяти | 50 Мбит / канал |
Мин. ширина обнаруживаемого пульса | 3,3 нс |
Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
Диапазон уровней | - 10 В ~ 10 В |
Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, определяется пользователем |
Генератор сигналов (опционально) | |
Канал | 1 |
Максимальная выходная частота | 25 МГц |
Частота дискретизации | 125 Мвыб/с |
Разрешение по частоте | 1 мкГц |
Точность частоты | ± 50 частей на миллион |
Вертикальное разрешение | 14 бит |
Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
Выходное сопротивление | 50 Ом ± 2 % |
Защита | от перенапряжения, защита от ограничения тока |
Синус | |
Частота | 1 мкГц〜 25 МГц |
Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
Квадрат / импульс | |
Частота | 1 мкГц〜 10 МГц |
Рабочий цикл | 1 〜 99% |
Время подъема/падения | < 24 нс (10% 〜 90%) |
Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
Ширина импульса | > 50 нс |
Джиттер | < 500 пс + 10 частей на миллион |
Рампа | |
Частота | 1 мкГц 〜 300 кГц |
Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
Симметрия | 0 〜 100% |
Шум | |
Полоса пропускания (-3 дБ) | > 25 МГц |
Арб | |
Частота | 1 мкГц 〜 5 МГц |
Волновая память | 16 кб |
Частота дискретизация | 125 Мвыб/с |
Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
Характеристики дисплея | |
Тип дисплея | 12,1-дюймовый цветной емкостный сенсорный экран |
Разрешение дисплея | 1280 х 800 пикселей |
Контрастность | 1000 : 1 |
Подсветка | 450 нит |
Общие характеристики | |
Интерфейс | USB 3.0 Host x 2, USB 2.0 Host x 2, USB 2.0 Device, LAN, micro SD, HDMI, вход внешнего триггера, вспомогательный выход (TRIG OUT, PASS/FAIL), вход 10 МГц, выход 10 МГц (только 8 каналов), AWG (только 8 каналов) |
Температура |
рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃ |
Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
Источник питания |
100 – 240 В (среднеквадратичное значение), 50 / 60 Гц 100 – 120 В (среднеквадратичное значение), 400 Гц |
Потребляемая мощность | 193 Вт макс., 123 Вт типично, 8 Вт типично в режиме ожидания |
Габариты изделия | 379 х 288 х 159 мм |
Вес нетто | 5,5 кг |
Вес брутто | 7,1 кг |
Комплектация |
осциллограф Siglent SDS6204 H12 Pro - 1 шт |
USB кабель - 1 шт; пассивный зонд - 4 шт; беспроводная мышь - 1 шт; кабель питания - 1 шт; защитная крышка - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Диапазон измерения индуктивности: 0,01 мкГн - 9999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм
Для физических лиц при заказе от 3000 рублей Почтой России
ЖК-экран и USB интерфейс
Диапазон частот: 9 кГц - 1,6 ГГц, СГ 5 MГц ~ 1,6 ГГц
Основная частота: 10 МГц
Питание: литиевая батарея 7800 мАч
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенный вольтметр
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 100 МГц
Частота дискретизации: 8 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Входное напряжение: 0 - 5,000 В
Входной ток: нагрузки 0,1 - 40,00 А; заряда 0,1 - 35,00 А
Мощность: 180 Вт
Круговые тесты заряд-разряд-заряд
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Полоса пропускания: 300 МГц
Частота дискретизации: 2 Гвыб/с
Большая длина записи осциллограммы
Для физических лиц при заказе от 3000 рублей Почтой России
Фиксация измерений с минимальными погрешностями
Интерфейс: USB, USB Tybe B, VGA, LAN
Количество каналов: 2 + 1
Полоса пропускания: 100 МГц
Частота дискретизации: до 2 ГВыб / с
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Функция записи воспроизведения осциллограмм
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/сек
Глубина памяти: 28 Мб
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
