Цифровой осциллограф OWON SDS8102
69 790 ₽
69 790 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
21711
Модель (серия)
SDS8102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS8102
Общие данные
Артикул (код товара)
21711
Производитель (бренд)
Модель (серия)
SDS8102
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
15 пФ ± 5 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Точность усиления постоянного тока
±3 %
Система синхронизации
Базовые типы триггера
краевой, наклонный, импульсный,
Расширенные типы триггера
видео, альтернативный
Горизонтальная система
Горизонтальная развёртка
1 нс/дел - 100 с/дел, 1, 2, 5 шаг
Система измерения
Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty, Cycle rms, Cursor rms, Duty cycle, Phase
Математические операции
＋, －, ×, ÷, БПФ
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Общие характеристики

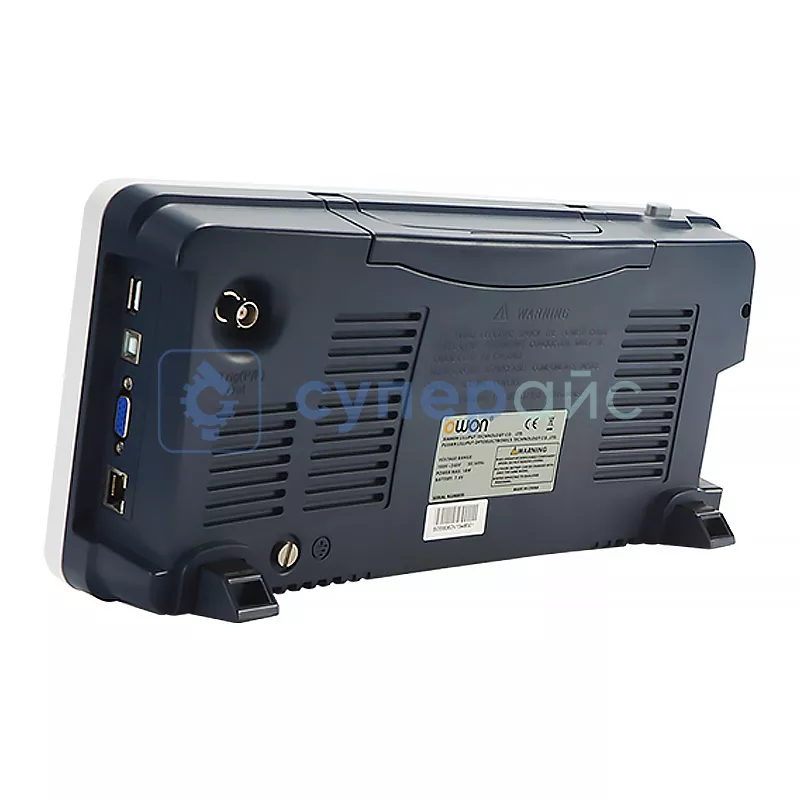

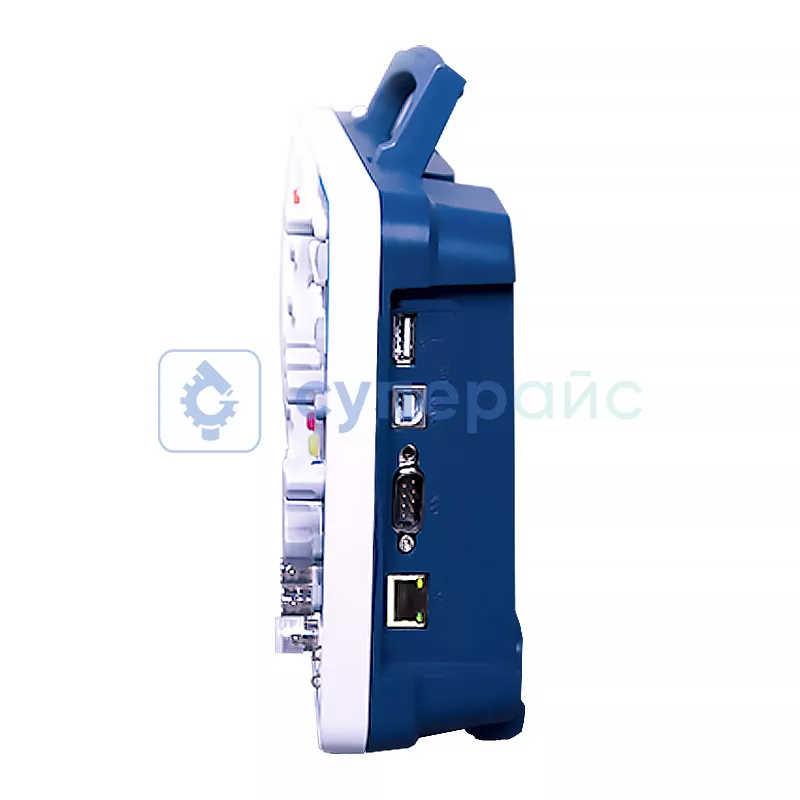

ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
LAN
VGA
AUX (TrigOut/PassFail)
USB type B
LAN
VGA
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты упаковки
430 х 100 х 215 мм
Вес нетто, кг
1,8
Вес брутто, кг
2,45

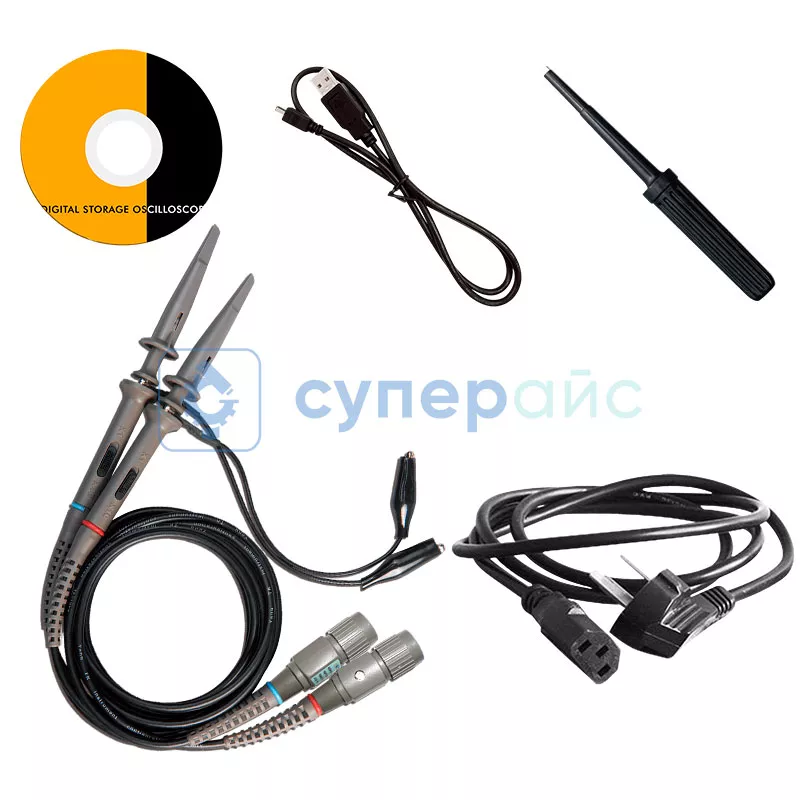

Комплектация
Комплектация
щупы для осциллографа - 2 шт
регулировочная отвертка - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
диск с ПО - 1 шт
инструкция по эксплуатации - 1 шт
регулировочная отвертка - 1 шт
USB кабель - 1 шт
кабель питания - 1 шт
диск с ПО - 1 шт
инструкция по эксплуатации - 1 шт
Описание OWON SDS8102

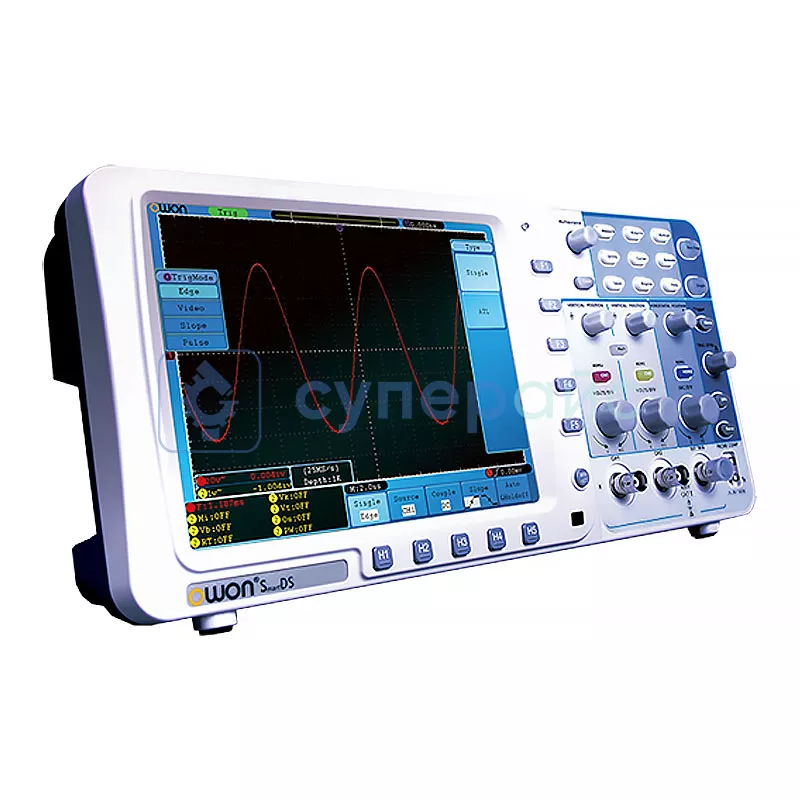

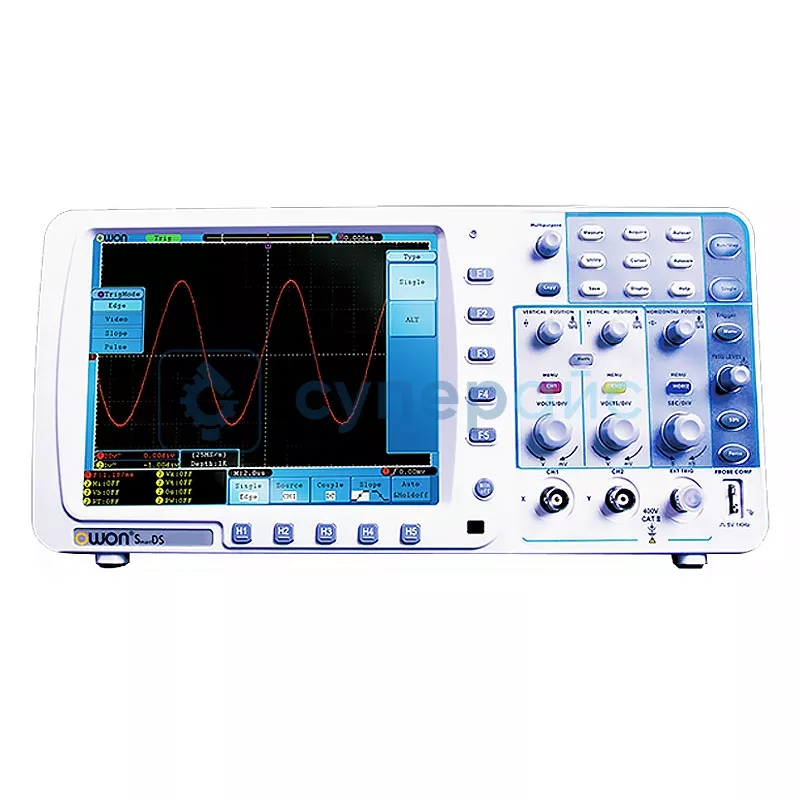

Запоминающий осциллограф OWON SDS8102
OWON SDS8102 – это мощный цифровой настольный осциллограф, предназначенный для проведения точных измерений и анализа сигналов.
Устройство обладает большим набором функций, представляя собой универсальный инструмент для работы в таких отраслях, как электроника, радиотехника, автоматизация и другие.
Цифровой запоминающий осциллограф SDS8102 располагает такими характеристиками, как:
- высокая точность: осциллограф обеспечивает точные измерения с минимальными погрешностями, что позволяет получать достоверные результаты;
- функция БПФ: Быстрое Преобразование Фурье даёт возможность получить частотные компоненты из временной зависимости сигнала, т.е. проводить спектральный анализ;
- интуитивно-понятный интерфейс: осциллографом легко управлять и настраивать параметры измерений;
- автоматическое измерение таких величин, как Vpp, Vmax, Vmin, а также ряда других.
Прибор помогает решать обыденные и сложные задачи, подходит для лабораторий, ремонтных сервизов, а также производства. Функциональность и простота использования делают модель подходящим решением для инженеров, исследователей и студентов.
Обзорная таблица осциллографов OWON
| Характеристики | SDS8302 | SDS8202 | SDS8102 | SDS7202 |
| Количество каналов | 2 + 1 | |||
| Полоса пропускания | 300 МГц | 200 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
один канал 2,5 ГВыб/с два канала 1,25 ГВыб/с |
один канал 1 ГВыб/с два канала 2 ГВыб/с |
один канал 1 ГВыб/с два канала 2 ГВыб/с |
1000 МВыб/с |
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 1,17 нс | ≤ 1,17 нс | ≤ 3,5 нс | ≤ 1,7 нс |
| Глубина записи | 10 М | |||
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел | |||
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |||
Часто задаваемые вопросы
Зачем осциллограф, если есть мультиметр?
Мультиметр показывает одно усреднённое значение, а осциллограф рисует, как сигнал меняется во времени. Только по форме сигнала видны пульсации, помехи, звон фронта и короткие сбои. Для отладки и ремонта электроники это принципиально другой уровень информации.
Что такое полоса пропускания?
Это верхняя частота, которую прибор передаёт без заметного ослабления. Сигналы выше полосы отображаются с заниженной амплитудой и искажённой формой. Полосу выбирают с запасом относительно частоты своих сигналов, особенно если важны крутые фронты.
Хватит ли двух каналов?
Для большинства задач ремонта и отладки двух каналов достаточно: можно одновременно видеть вход и выход или сигнал и опорную линию. Больше каналов нужно там, где сравнивают несколько шин сразу, например в сложных цифровых узлах.
Чем помогает синхронизация?
Синхронизация ловит момент, с которого начинается отображение, и удерживает картинку неподвижной. Гибкий запуск по фронту, уровню или условию позволяет поймать редкий сбой или конкретный импульс среди потока, иначе сигнал плыл бы по экрану.
