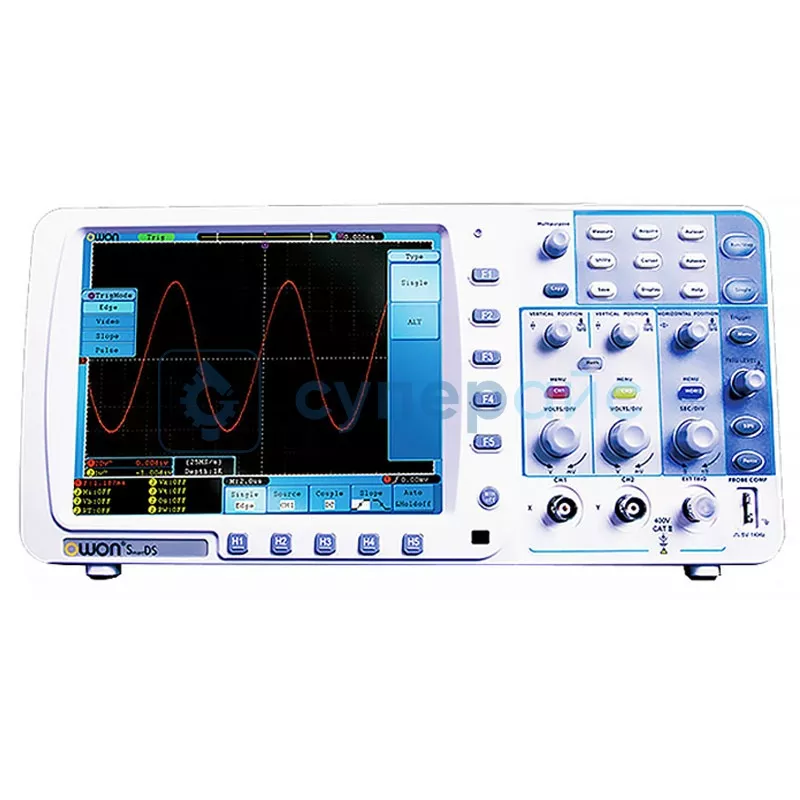

Цифровой осциллограф OWON SDS8302
Код товара: 21714
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Интерфейс: USB, USB Tybe B, VGA, LAN
Количество каналов: 2 + 1
Полоса пропускания: 300 МГц
Частота дискретизации: до 2,5 ГВыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Интерфейс: USB, USB Tybe B, VGA, LAN
Количество каналов: 2 + 1
Полоса пропускания: 300 МГц
Частота дискретизации: до 2,5 ГВыб / с
Технические характеристики OWON SDS8302
| Количество каналов | 2 + 1 |
| Полоса пропускания | 300 МГц |
| Частота дискретизации |
один канал 1,25 ГВыб / с два канала 2,5 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Глубина записи | 10 М |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 1,17 нс |
| Полоса пропускания | 100 МГц |
| Точность усиления постоянного тока | ±3% |
| Система измерения | |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty, Cycle rms, Cursor rms, Duty cycle, Phase |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ |
| Вместимость осциллограмм | 15 |
| Тип триггера | краевой, видео, наклонный, импульсный, альтернативный |
| Режим триггера | автоматический, нормальный, одиночный |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

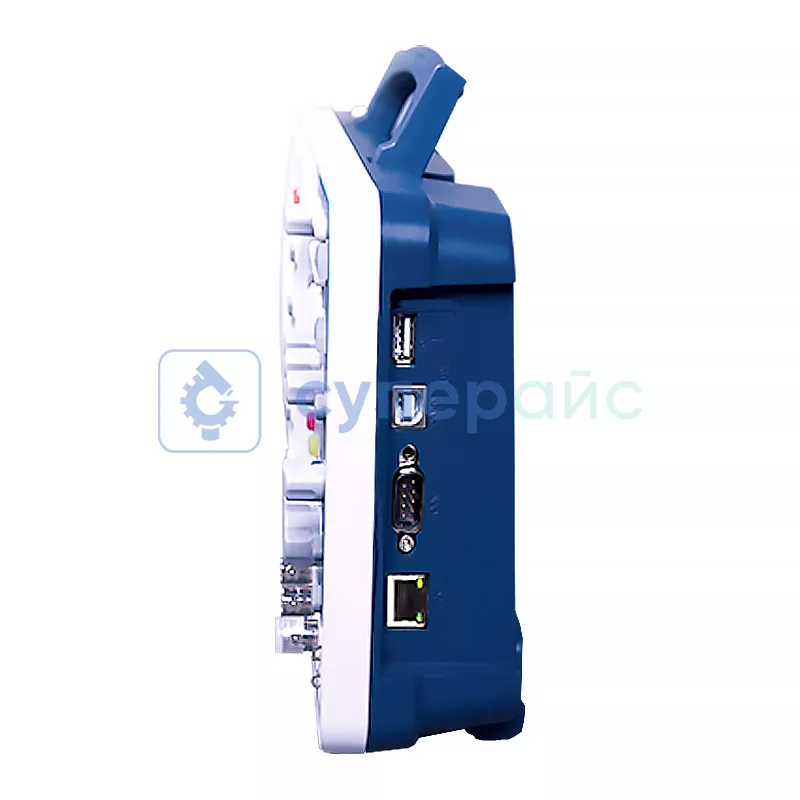

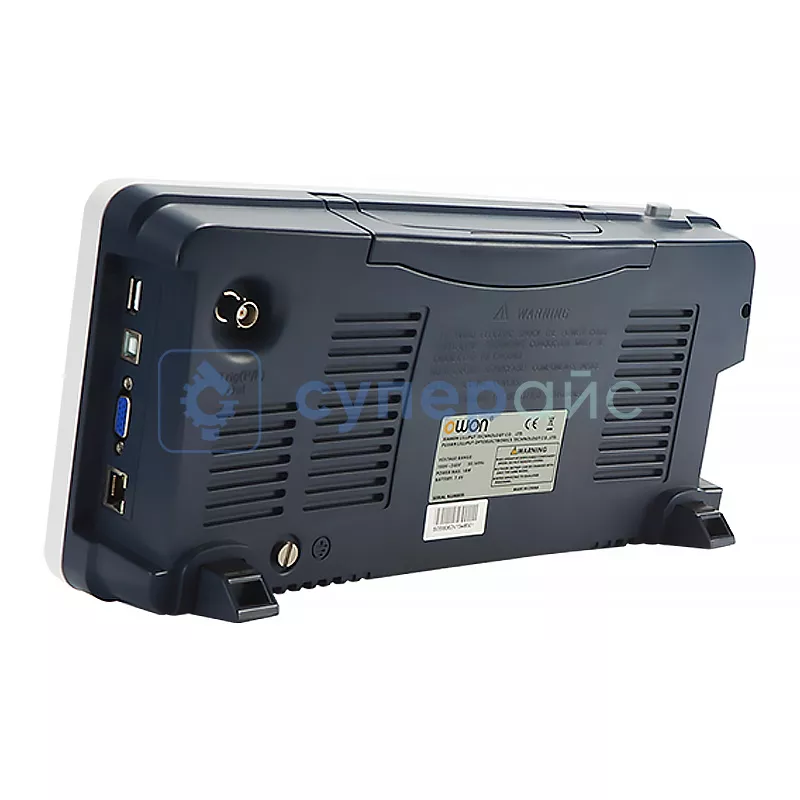

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN |

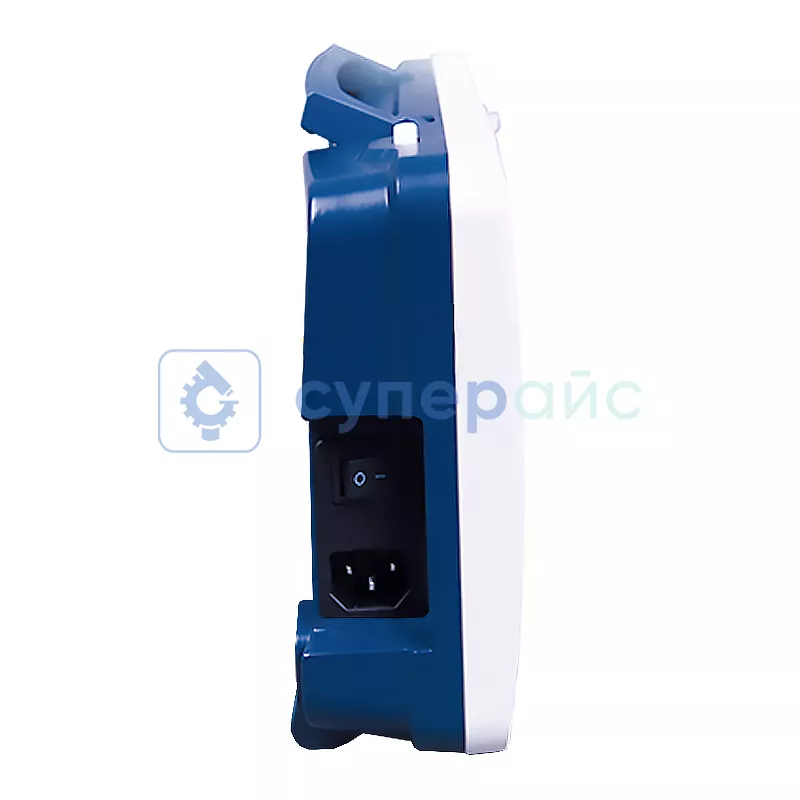

| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Максимальное входное напряжение | 400 В |
| Габариты | 430 x 100 x 215 мм |
| Вес нетто | 1,8 кг |
| Вес брутто | 2,45 кг |

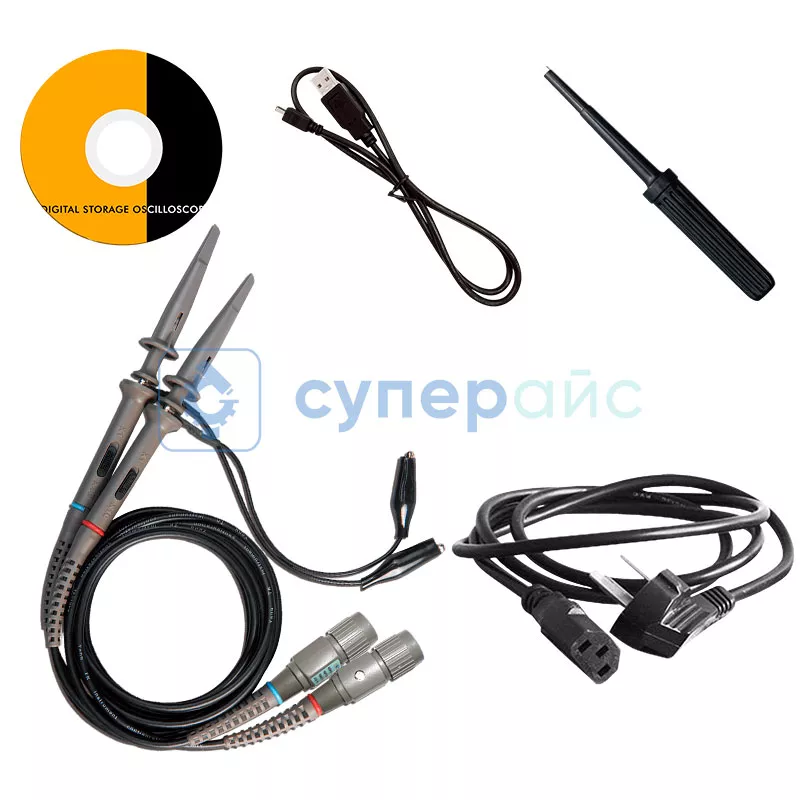

| Комплектация |
цифровой осциллограф OWON SDS8302 - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |

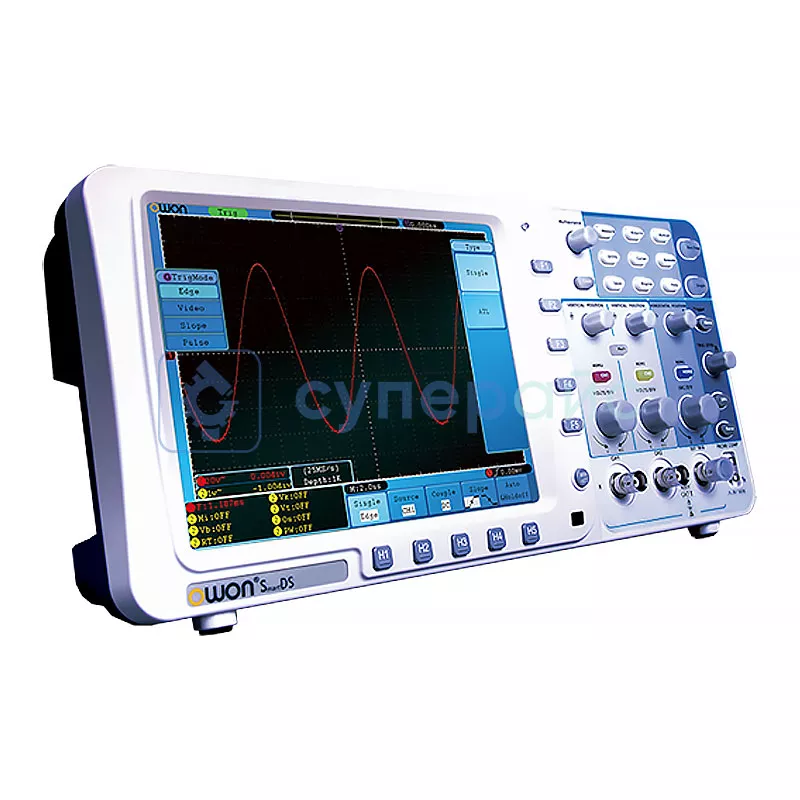

Осциллограф настольный OWON SDS8302
Цифровой осциллограф OWON SDS8302 — это устройство для точных измерений и анализа сигналов в разных областях электроники. Благодаря выдающимся техническим характеристикам, он становится незаменимым инструментом для инженеров, разработчиков и технических специалистов.
Достоинства модели
Его использование упрощает диагностику или анализ электронных схем. Высокая частота дискретизации и множество типов триггеров помогают детально исследовать самые сложные сигналы. Двухканальный режим работы расширяет возможности анализа, делая устройство универсальным инструментом для инженерных задач.
Его параметры гарантируют точность и скорость измерений, что важно при работе с высокочастотными сигналами или сложными электронными схемами.
Основные функции и особенности модели:
- Кол-во каналов: два с частотой 2,5 ГВыб/с, плюс один с 1,25 ГВыб/с.
- Простота эксплуатации: интуитивно понятный интерфейс и лёгкое управление с цветным экраном 8 дюймов.
- Входное напряжение: до 400В, что делает прибор подходящим для анализа промышленных систем или установок.
Осциллограф OWON SDS8302 — это высокотехнологичное и удобное в эксплуатации устройство. Расширенные функции делают его выбором для профессионалов, которым важно получать точные и быстрые результаты. Благодаря этим характеристикам он подходит как для профессионального использования в лабораториях или в промышленных условиях, так и для образовательных целей.
Обзорная таблица осциллографов OWON
| Характеристики | SDS8302 | SDS8202 | SDS8102 | SDS7202 |
| Количество каналов | 2 + 1 | |||
| Полоса пропускания | 300 МГц | 200 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
один канал 1,25 ГВыб / с два канала 2,5 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
1000 МВыб / с |
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 1,17 нс | ≤ 1,17 нс | ≤ 3,5 нс | ≤ 1,7 |
| Глубина записи | 10 М | |||
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел | |||
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |||
| Питание | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | USB host, USB device, Pass / Fail, LAN |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
