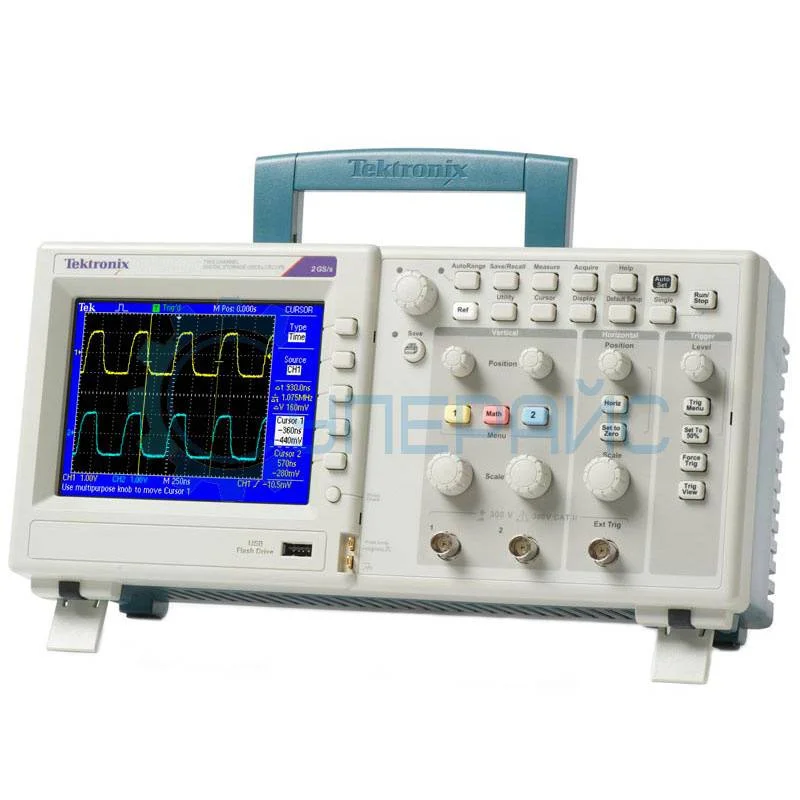

Запоминающий осциллограф Tektronix TDS2012C
Код товара: 5607
Гарантия 12 месяцев
305 970 руб.
305 970 руб.
НЕ ПРОИЗВОДИТСЯ
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/с
11-языковой пользовательский интерфейс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/с
11-языковой пользовательский интерфейс
ВНИМАНИЕ! Производство запоминающего осциллографа Tektronix TDS2012C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TDS2012C
| Характеристики настольного осциллографа | |
| Серия | TDS2002C |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм || 20 пФ |
|
Максимальное входное напряжение |
300 V CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Длина записи | 2,5 Кб |
|
Коэффициент развёртки |
2,5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 5 В / дел |
|
Диапазон вертикального смещения |
2 мВ / дел - 200 В / дел, ± 1,8 В > 200 мВ / дел - 5 В / дел, ± 45 В |
| Погрешность усиления постоянного напряжения |
± 3%, 10 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM) |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Отображение сигнала запуска | Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View» |
| Индикация частоты сигнала запуска | Выводится значение частоты сигнала запуска |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
|
Источник запуска |
CH1, CH2, EXT, EXT/5, AC Line |
|
Диапазон удержания триггера |
33 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|

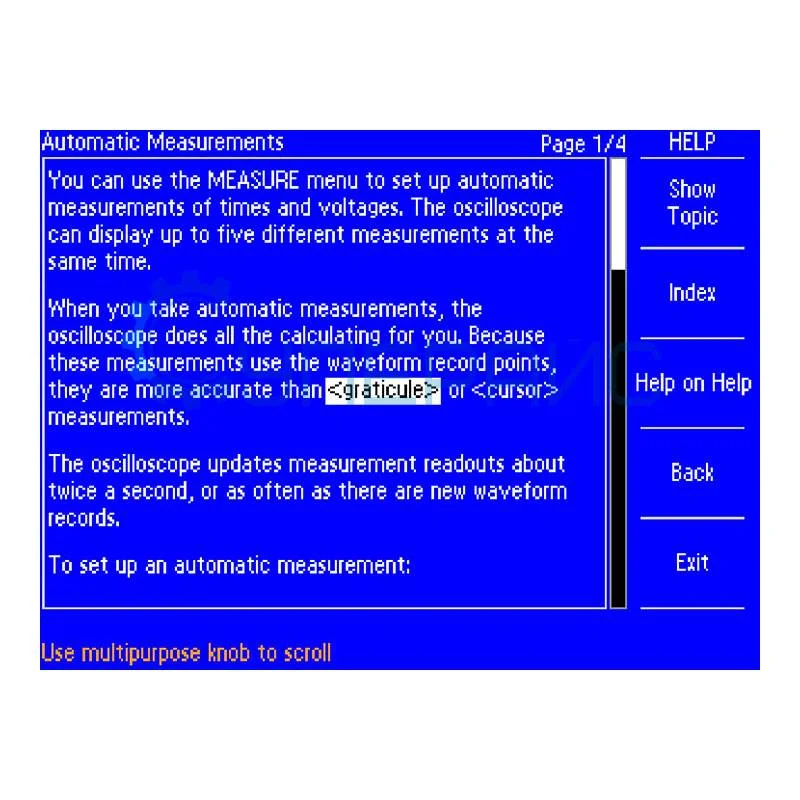

Автоматическое измерение |
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратичное значение, среднеквадратичное значение за период, среднеквадратичное значение по курсору, скважность, фаза, задержка |
| Арифметические операции | +, -, х, FFT |
| Формат | XY, YT |
| Система хранения данных | |
| Отображение сохраненных осциллограмм | 2,5 тыс. точек для сохраненных осциллограмм |
| Сохранение осциллограмм без USB накопителя | 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ |
| Сохранение осциллограмм на USB накопитель | 96 и более осциллограмм на каждые 8 МБ |
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели |
| Сохранение настроек на USB накопитель | 4000 и более настроек органов управления передней панели на каждые 8 МБ |
| Сохранение снимков экрана на USB накопитель | 128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов) |
| Сохранение всей информации на USB накопитель |
12 или более операций «Сохранить все» на каждые 8 МБ При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Система захвата данных | |
| Обнаружение пиковых значений | захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
| Усреднение | 4, 16, 64, 128 осциллограмм |
| Прокрутка | при скорости развертки >100 мс/дел |
| Однократный запуск | кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала |
| Общие характеристики | |
|
Тип дисплея |
5,7 дюймов TFT ЖК - экран |
|
Интерфейс передачи данных |
USB |
| Высота рабочая и хранения |
до 3000 м |
| Температура хранения |
в рабочем состоянии 0℃ - 50℃ |
|
в выключенном состоянии -40℃ - 71℃ |
|
| Габариты | 326 мм х 158 мм х 124 мм |
| Вес нетто | 2 кг |

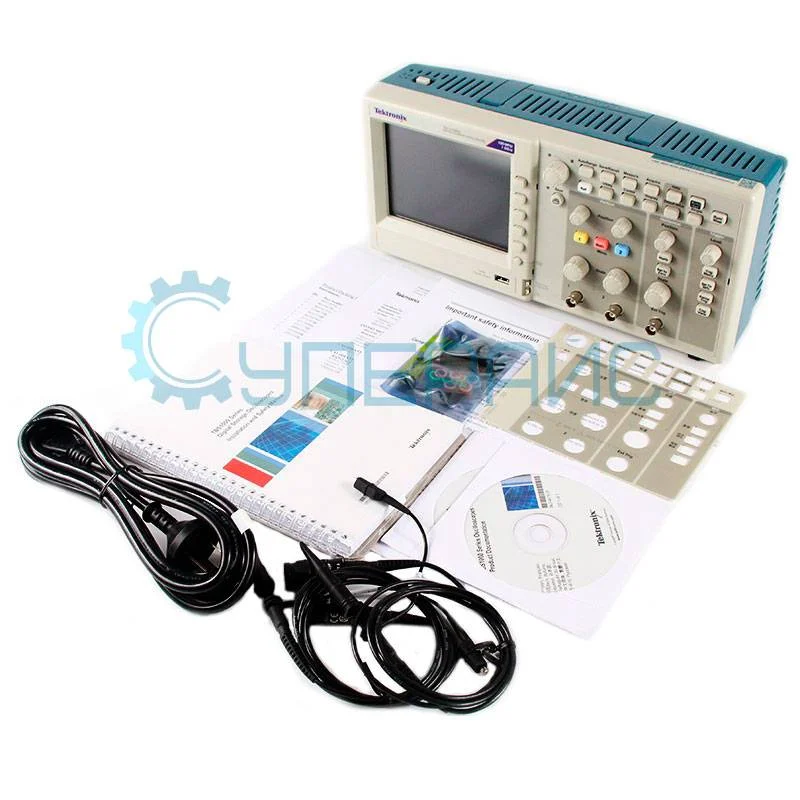

| Комплектация | цифровой осциллограф Tektronix TDS2012C - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт колпачок и комплект цветных колец для маркировки - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 2 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
