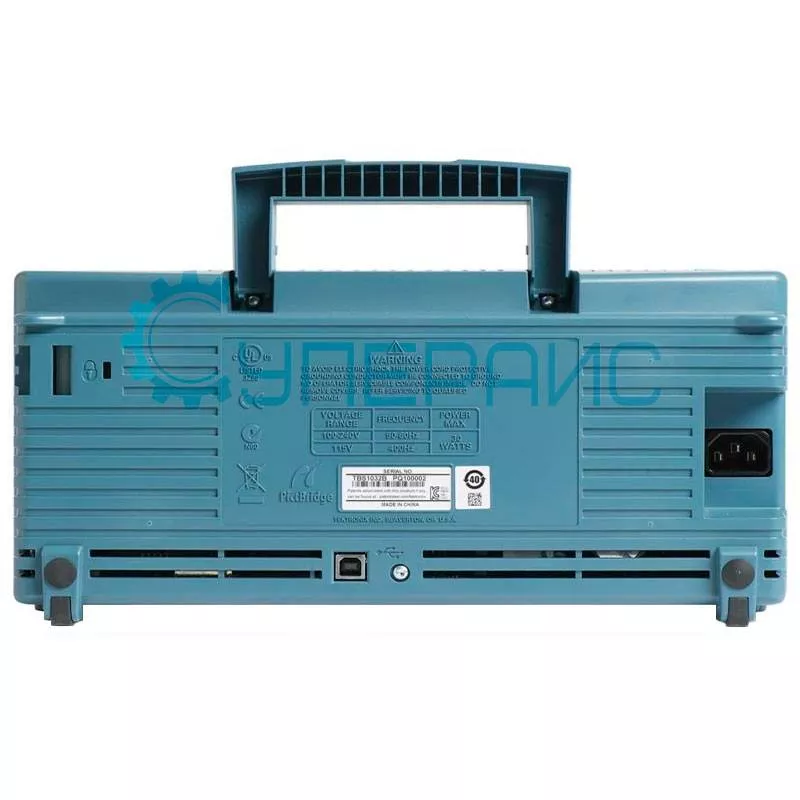

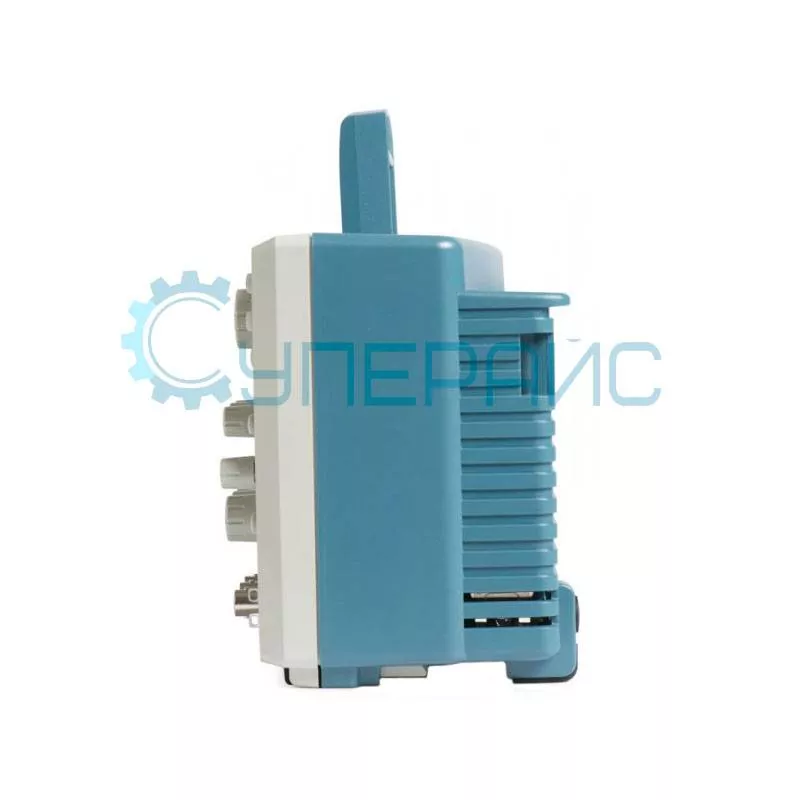

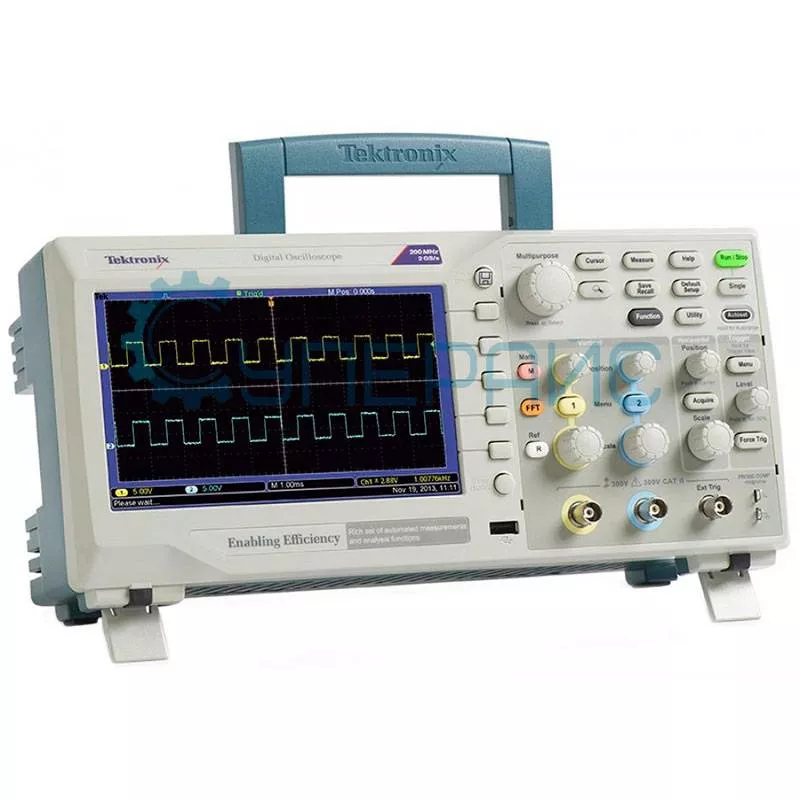

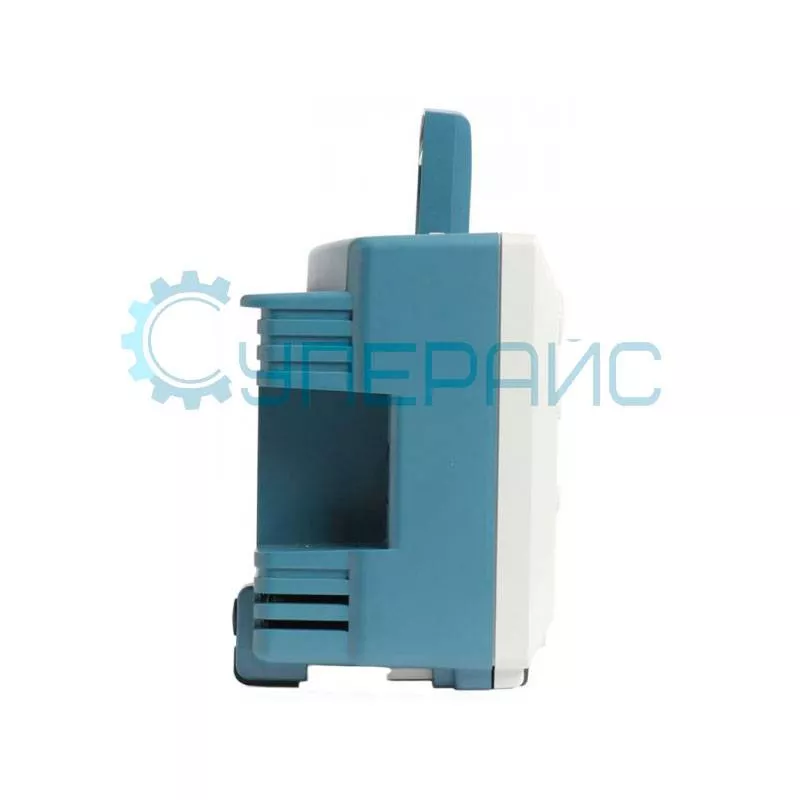

Цифровой осциллограф Tektronix TBS1052B
Артикул (код товара): 5571
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
83 529 ₽
83 529 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5571
Модель (серия)
TBS1052B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tektronix TBS1052B
Артикул (код товара)
5571
Модель (серия)
TBS1052B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание Tektronix TBS1052B
ВНИМАНИЕ! Производство цифрового осциллографа Tektronix TBS1052B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф UNI-T UTD2102CM (2 канала, 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TBS1052B
| Характеристики настольного осциллографа | |
| Серия | TBS1000B |
|
Полоса пропускания |
50 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм || 20 пФ |
|
Максимальное входное напряжение |
300 V CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Длина записи | 2,5 Кб |
|
Коэффициент развёртки |
2,5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 5 В / дел |
|
Диапазон вертикального смещения |
2 мВ / дел - 200 В / дел, ± 1,8 В > 200 мВ / дел - 5 В / дел, ± 45 В |
| Погрешность усиления постоянного напряжения |
± 3%, 10 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM) |
| Источник запуска | CH1, CH2, EXT, EXT/5 |
| Отображение сигнала запуска | Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View» |
| Индикация частоты сигнала запуска | Выводится значение частоты сигнала запуска |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT, EXT/5 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
|
Источник запуска |
CH1, CH2, EXT, EXT/5 |
|
Диапазон удержания триггера |
33 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT, EXT/5 |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, максимальное значение, минимальное значение, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, фаза, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, скважность положительных импульсов, скважность отрицательных импульсов, амплитуда, среднее значение по периоду, среднее значение по курсору, длительность пакета, положительный глитч, отрицательный глитч, область, область периода, высокий уровень, низкий уровень, задержка между фронтами двух каналов, задержка между фронтом первого канала и спадом второго канала, задержка между спадом первого канала и фронтом второго канала, задержка между спадами двух каналов |
| Арифметические операции | +, -, х |
| Формат | XY, YT |
| Система хранения данных | |
| Отображение сохраненных осциллограмм | 2,5 тыс. точек для сохраненных осциллограмм |
| Сохранение осциллограмм без USB накопителя | 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ |
| Сохранение осциллограмм на USB накопитель | 96 и более осциллограмм на каждые 8 МБ |
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели |
| Сохранение настроек на USB накопитель | 4000 и более настроек органов управления передней панели на каждые 8 МБ |
| Сохранение снимков экрана на USB накопитель | 128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов) |
| Сохранение всей информации на USB накопитель |
12 или более операций «Сохранить все» на каждые 8 МБ При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Система захвата данных | |
| Обнаружение пиковых значений | захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
| Усреднение | 4, 16, 64, 128 осциллограмм |
| Прокрутка | при скорости развертки >100 мс/дел |
| Однократный запуск | кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала |
| Частотомер | |
| Разрешение | 6 разрядов |
| Количество каналов | 2 |
| Диапазон частот | 10 Гц - 50 МГц |
| Общие характеристики | |
|
Тип дисплея |
7 дюймов TFT ЖК - экран, 800 * 480 точек |
|
Интерфейс передачи данных |
USB |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Температура хранения |
в рабочем состоянии 0℃ - 50℃ |
|
в выключенном состоянии -40℃ - 71℃ |
|
| Габариты | 326 мм х 158 мм х 124 мм |
| Вес нетто | 2 кг |

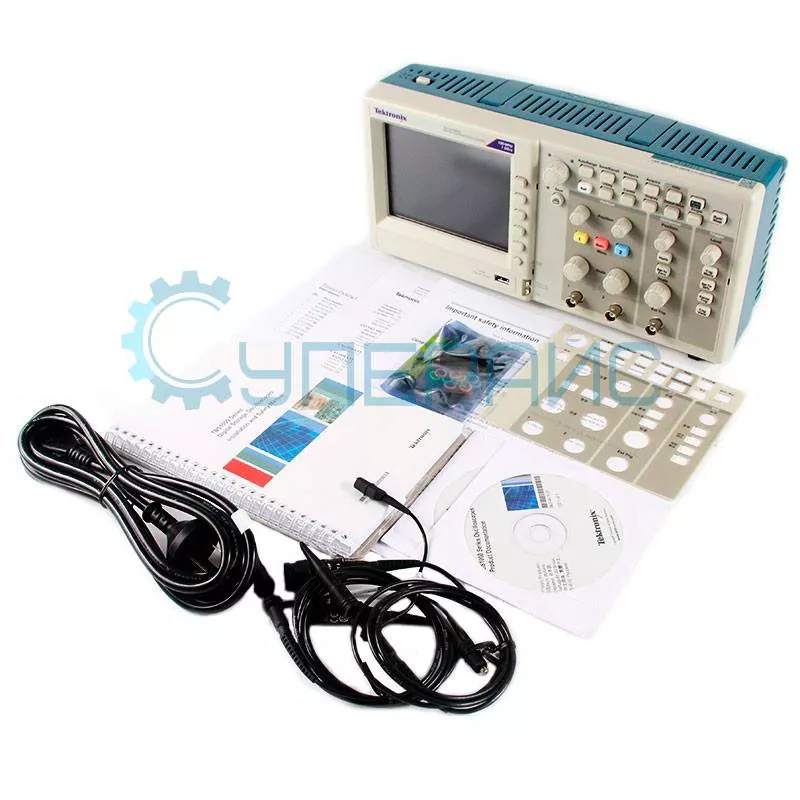

| Комплектация | цифровой осциллограф Tektronix TBS1052B - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 1 шт |
Документация и ПО Tektronix TBS1052B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа Tektronix TBS1052B серии TBS1000B
Язык:
Английский
Размер и тип:
2.23 МБ,
PDF
Спецификация для цифрового осциллографа Tektronix TBS1052B серии TBS1000B
Язык:
Русский
Размер и тип:
443 КБ,
PDF
Программное обеспечение для цифрового осциллографа Tektronix TBS1052B
Язык:
Английский
Размер и тип:
94.8 МБ,
RAR
RAR
Показать больше
Показать меньше
