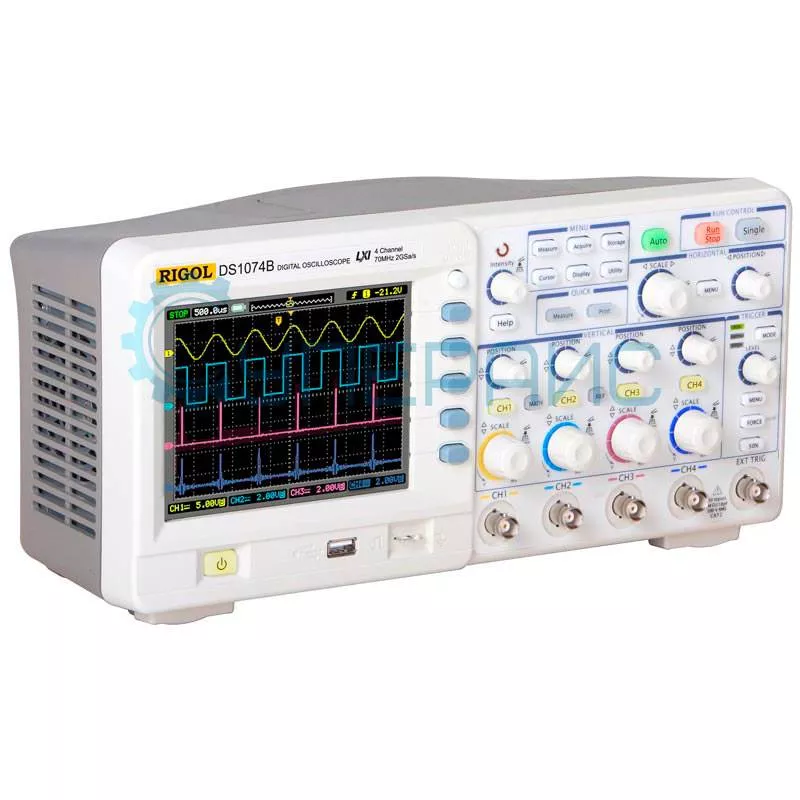

Цифровой настольный осциллограф RIGOL DS1074B
146 579 ₽
146 579 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5357
Модель (серия)
DS1074B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1074B
Общие данные
Артикул (код товара)
5357
Производитель (бренд)
Модель (серия)
DS1074B
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Частотомер
Самописец
Декодирование сигналов шин
Нет
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
P/F Out
LXI class C
P/F Out
LXI class C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание RIGOL DS1074B
ВНИМАНИЕ! Производство цифрового настольного осциллографа RIGOL DS1074B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Rigol MSO5074
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1074B
| Характеристики настольного осциллографа | |
| Серия | DS1000B |
|
Полоса пропускания |
70 МГц |
|
Количество каналов |
4 + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с в одноканальном режиме 1 ГВыб / с на каждый канал |
|
Максимальная эквивалентная частота дискретизации |
10 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 18 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
0.001Х, 0.01Х, 0.1Х, 1Х, 2Х, 5Х, 10Х, 20Х, 50Х, 100Х, 200Х, 500Х, 1000Х |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти |
16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
|
Коэффициент развёртки |
5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 10 В / дел на входе BNC |
|
Время нарастания |
<5 нс |
|
Диапазон вертикального смещения |
2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
|
Полоса пропускания для аналогового периодического сигнала |
70 МГц |
|
Полоса пропускания для однократного сигнала |
70 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока |
± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |

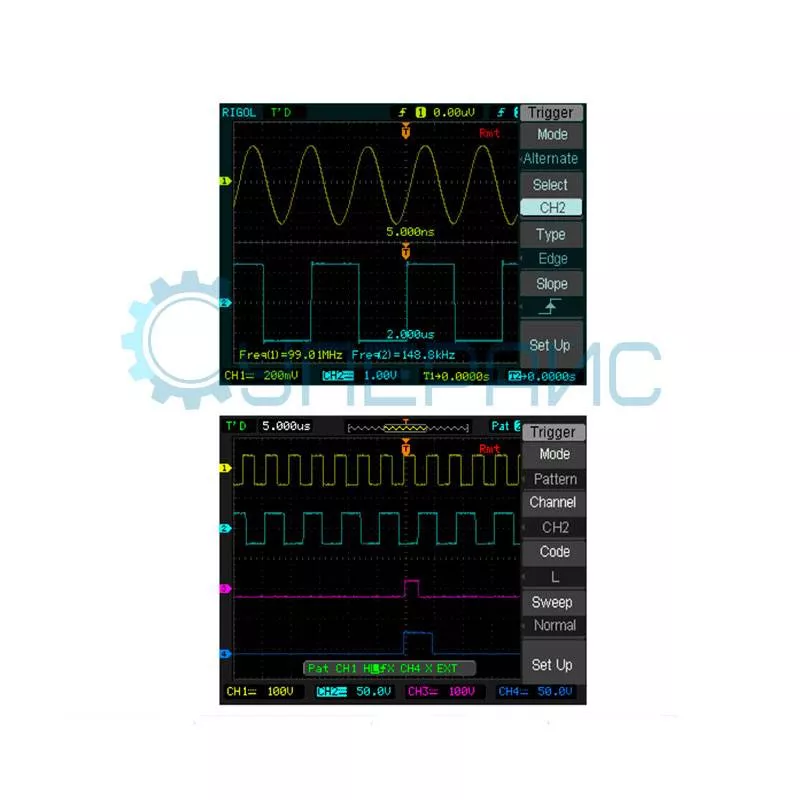

| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1 - CH4: ± 6 деления от центра экрана |
|
EXT: ± 1.2 В |
|
|
EXT/5: ± 6 В |
|
|
Точность триггера |
CH1 - CH4: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
|
EXT: ± 6% + 40 мВ |
|
|
EXT/5: ± 6% + 200 мВ |
|
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 - CH4 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1 - CH4 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |

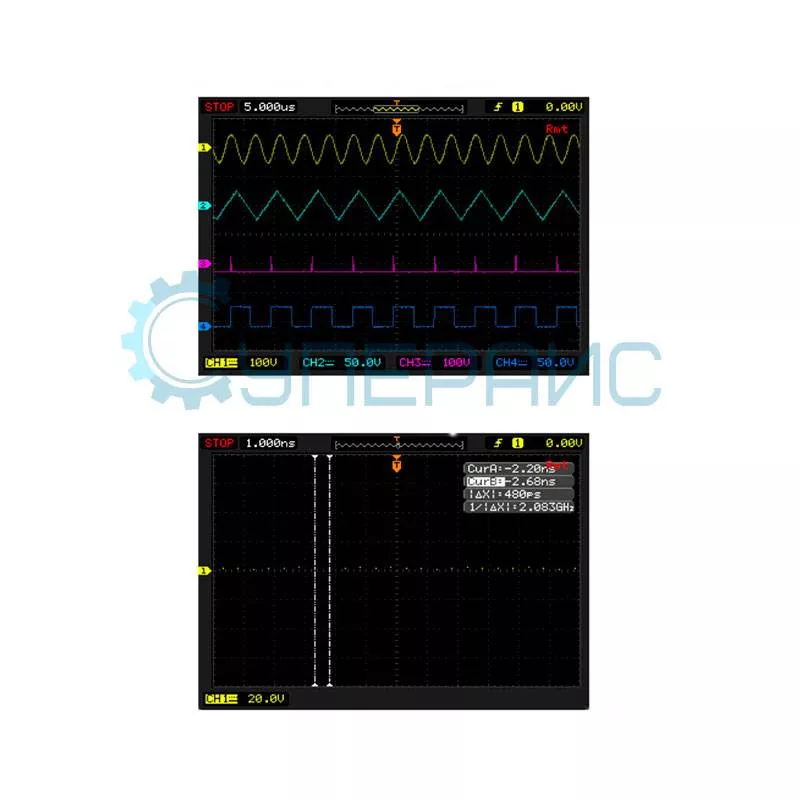

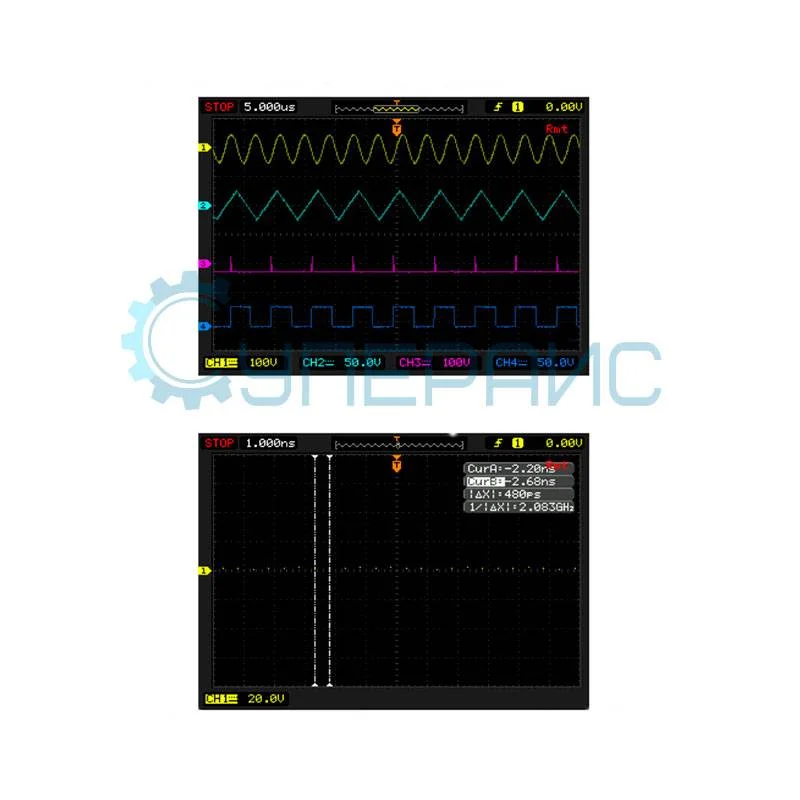

| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз |
| Общие характеристики | |
|
Тип дисплея |
5.7 дюймов TFT ЖК - экран, 320 * 240 точек, подсветка LCD |
|
Питание |
100-240 В, 45-440 Гц, CAT II |
| Количество цветов | 64000 |
|

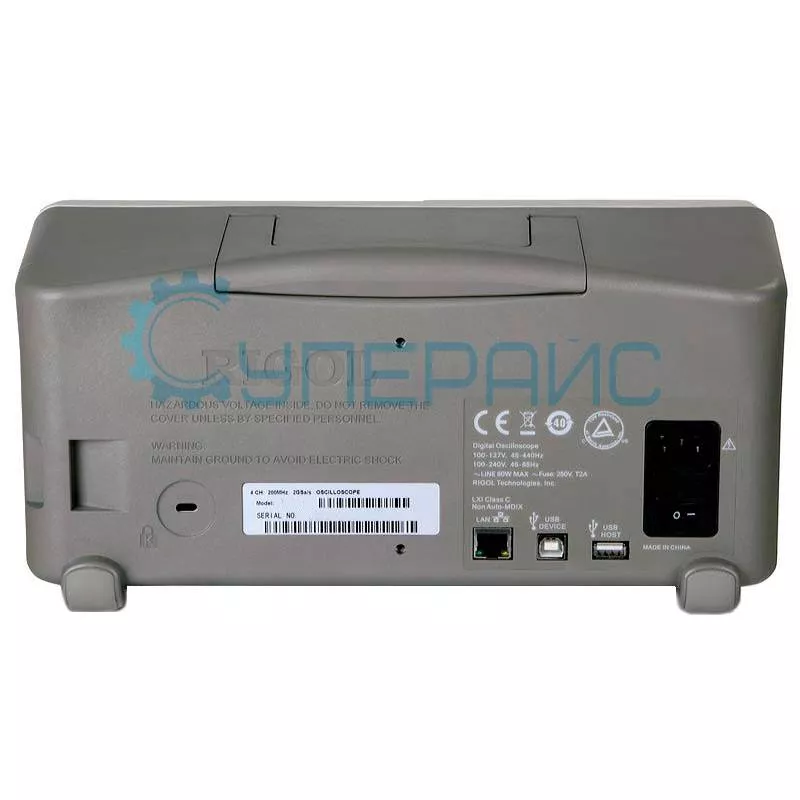

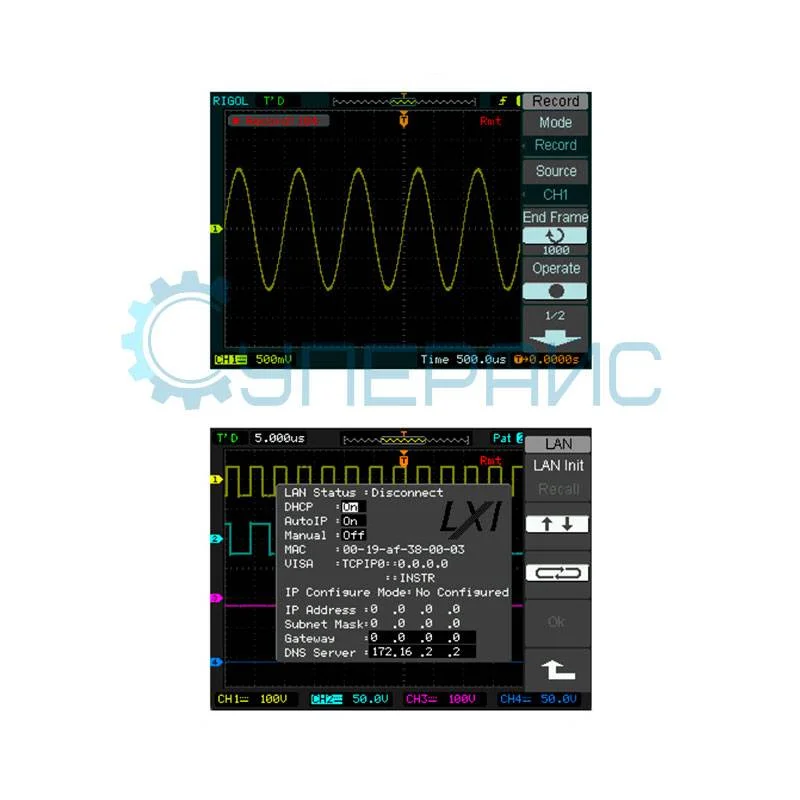

Интерфейс передачи данных |
USB Device, 2 USB Host, LXI class C, P/F Out |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ |
|
в выключенном состоянии -20℃ - 60℃ |
|
| Габариты | 325 мм х 159 мм х 133 мм |
| Вес нетто | 3 кг |

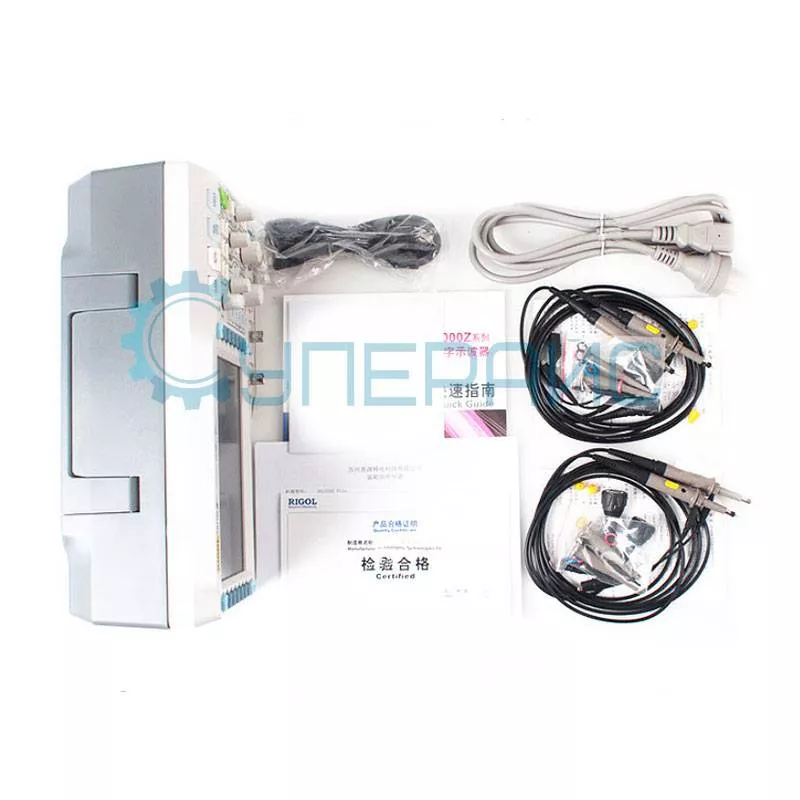

| Комплектация | цифровой осциллограф RIGOL DS1074B - 1 шт |
|
|
щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО RIGOL DS1074B
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS1074B серии DS1000B
Язык:
Английский
Размер и тип:
3.83 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS1074B серии DS1000B
Язык:
Английский
Размер и тип:
216 КБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS1074B серии DS1000B
Язык:
Английский
Размер и тип:
862 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS1074B серии DS1000B
Язык:
Английский
Размер и тип:
9.78 МБ,
RAR
RAR
Программное обеспечение Ultrascope для настольного осциллографа RIGOL DS1074B
Язык:
Английский
Размер и тип:
15.3 МБ,
RAR
RAR
Показать больше
