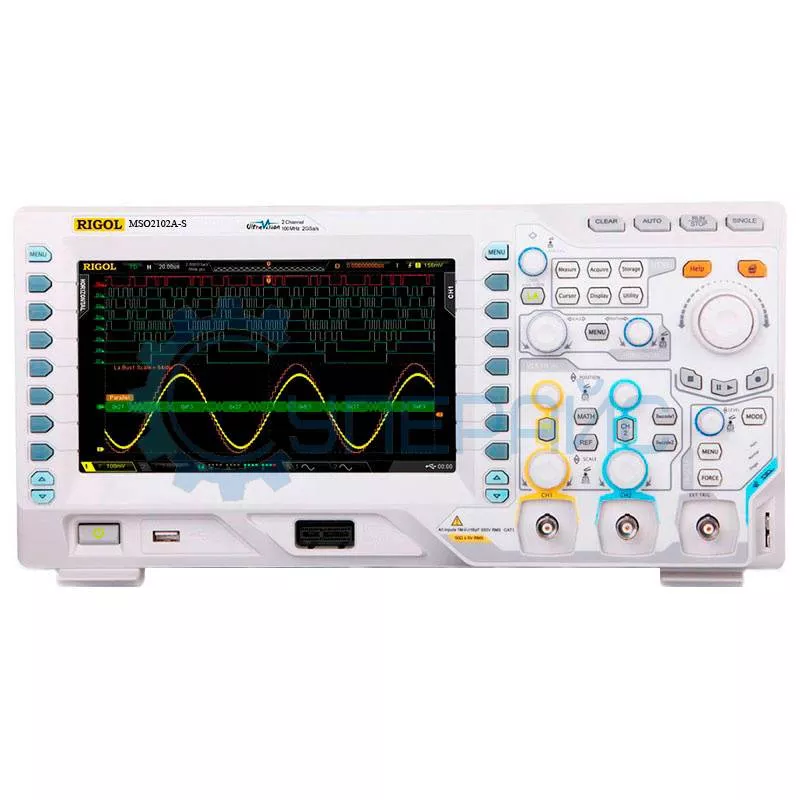

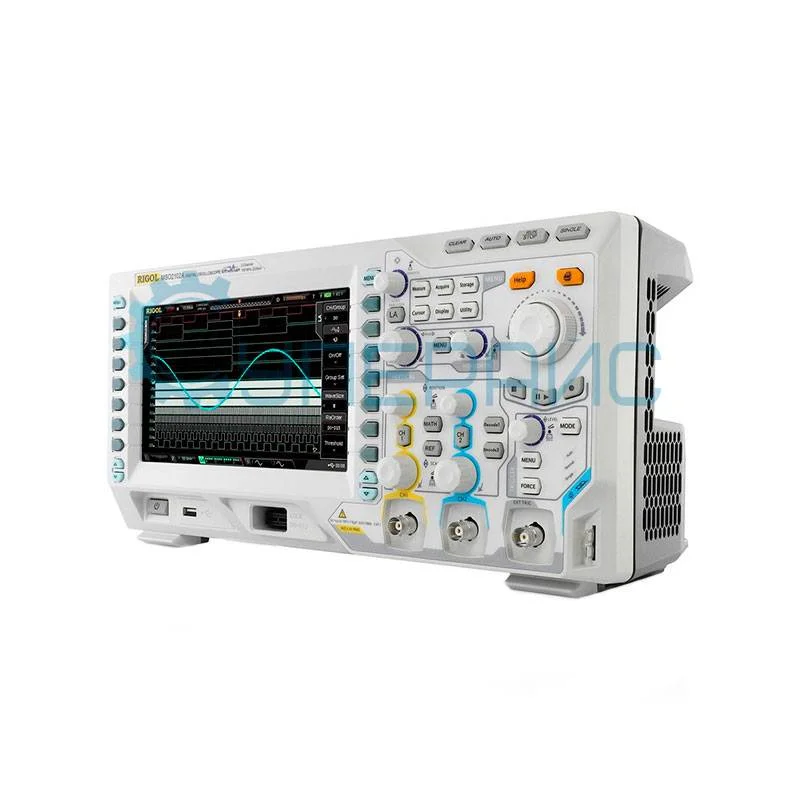

Цифровой осциллограф смешанных сигналов RIGOL MSO2102A-S
197 329 ₽
197 329 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
5198
Модель (серия)
MSO2102A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO2102A-S
Артикул (код товара)
5198
Модель (серия)
MSO2102A-S
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL MSO2102A-S
Технические характеристики RIGOL MSO2102A-S
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 16 цифровых + внешний запуск |
| Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме Цифровые каналы: 1 ГВыб / с 8 каналов 500 МВыб / с 16 каналов |

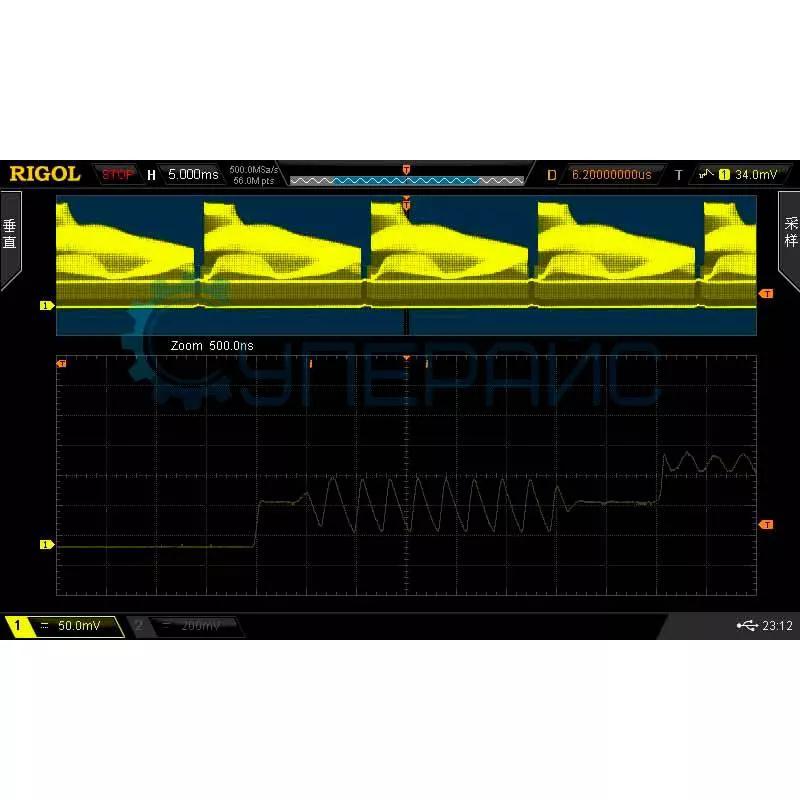

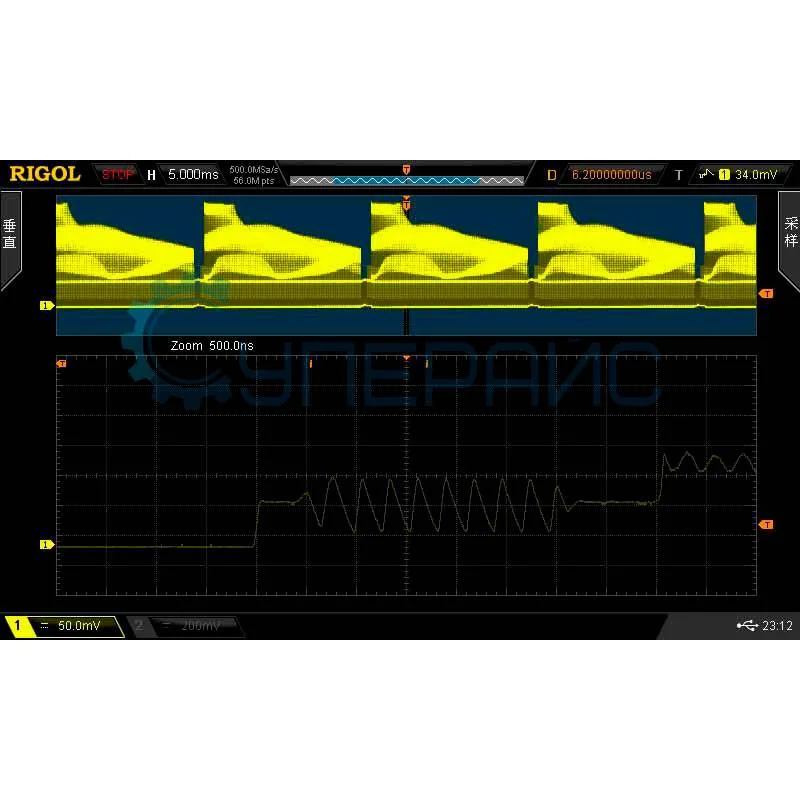

| Максимальная глубина памяти |
Аналоговые каналы: 14 Mpts в одноканальном режиме 7 Mpts в двухканальном режиме Цифровые каналы: 14 Mpts на 8 каналов 7 Mpts на 16 каналов |

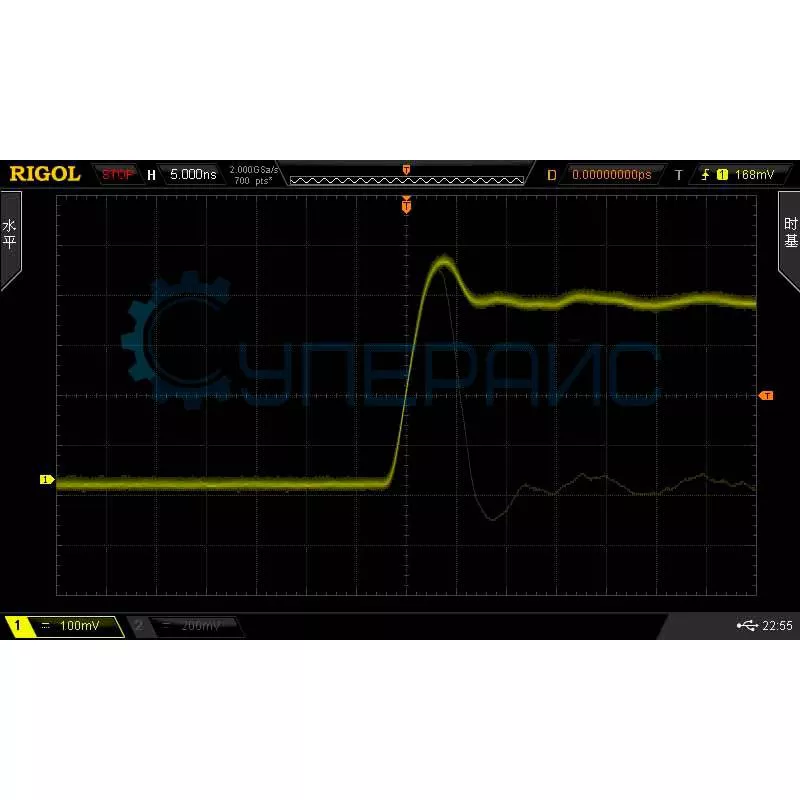

| Максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 16 пФ ± 3 пФ или 50 Ом ± 1,5 % Цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В Цифровые каналы: 40 Vrms CAT I Переходное перенапряжение: 800 В |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Погрешность временной базы | ± 25 ppm |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
500 мкВ/дел - 10 В/дел (1 МОм) 500 мкВ/дел - 1 В/дел (50 Ом) |
| Время нарастания | < 3,5 нс |
| Диапазон вертикального смещения |
500 мВ/дел - 50 мВ/дел, ± 2 В 51 мВ/дел - 200 В/дел, ± 10 В 205 мВ/дел - 2 В/дел, ± 50 В 2,05 В/дел - 10 В/дел, ± 100 В |

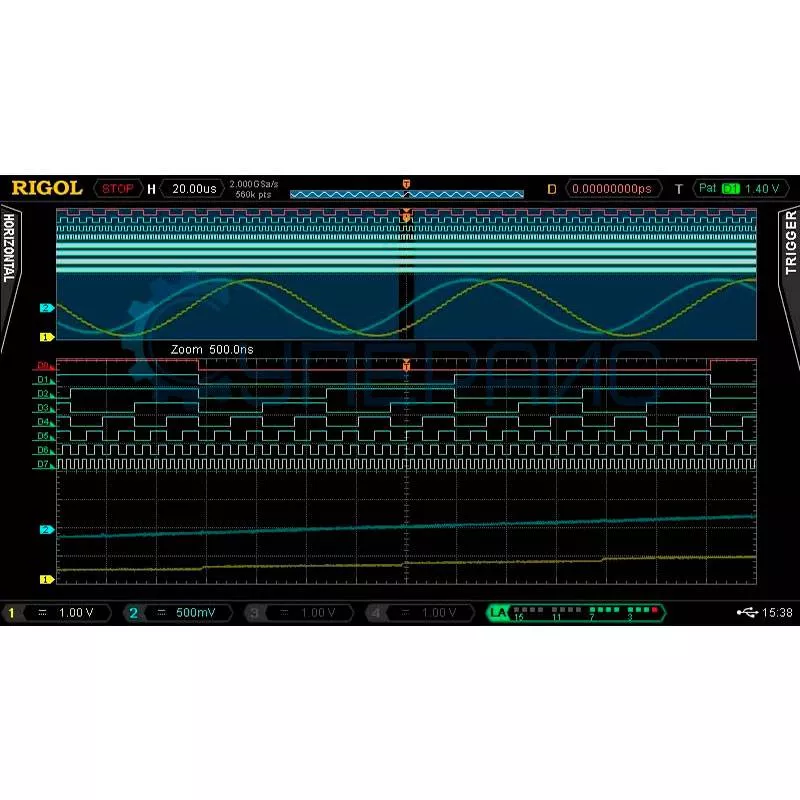

| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Погрешность коэффициента усиления | ± 2% |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |

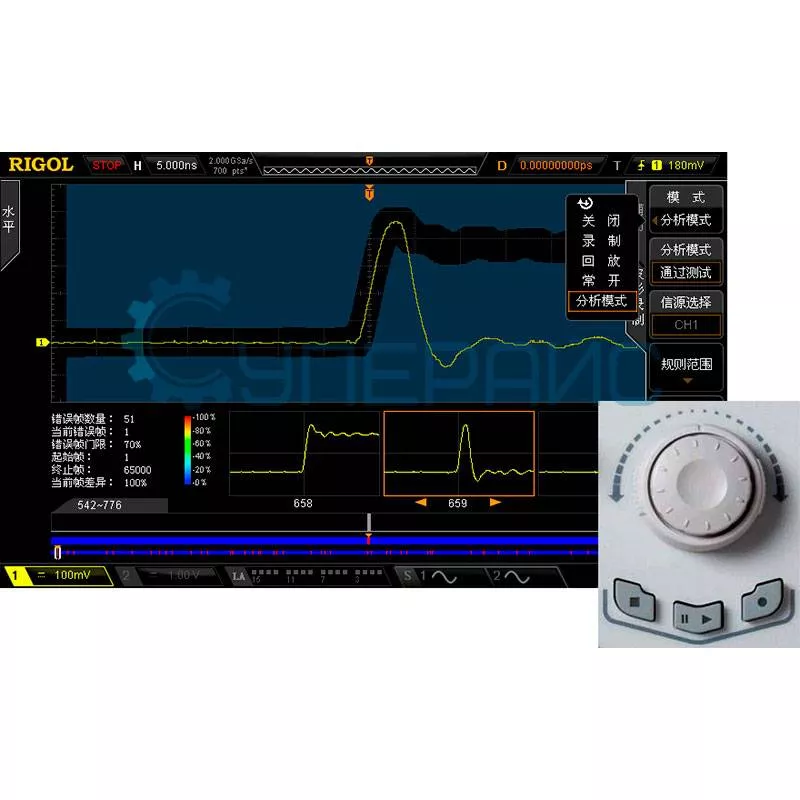

| Погрешность установки порога | 100 мВ + 3% от установленного значения |
| Полоса пропускания для однократного сигнала | 100 МГц |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| EXT: ± 4 В | |
| Чувствительность триггера | 1 дел (< 10 мВ) / 0,3 дел (> 10 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса |
| отрицательная полярность импульса | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по длительности события CH1, CH2 | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 10 с |
| Запуск по установке/удержанию | |
| Установка | H, L |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Разрядность | 5, 6, 7, 8 бит |

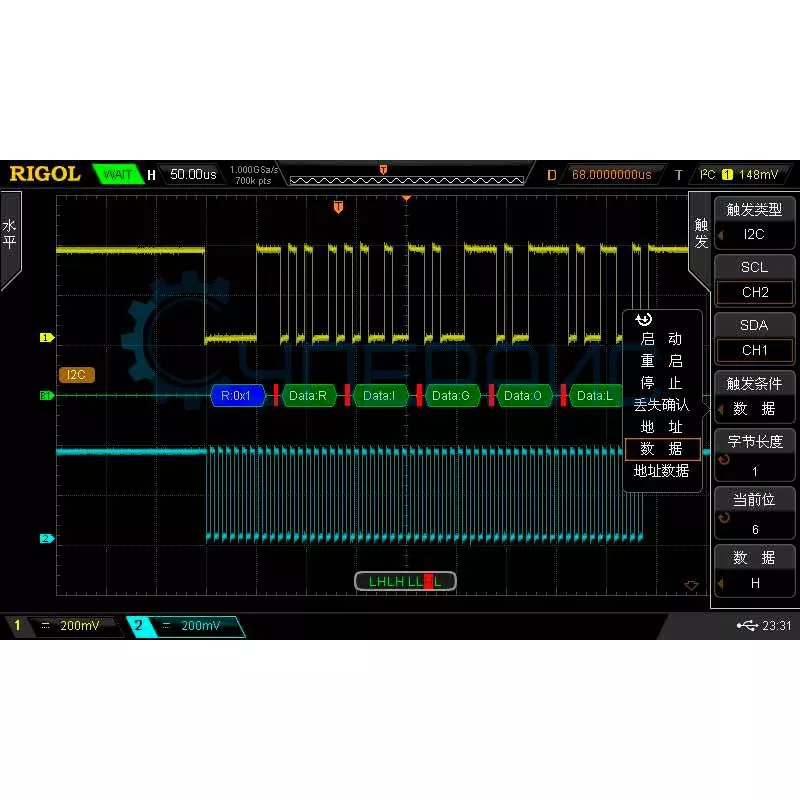

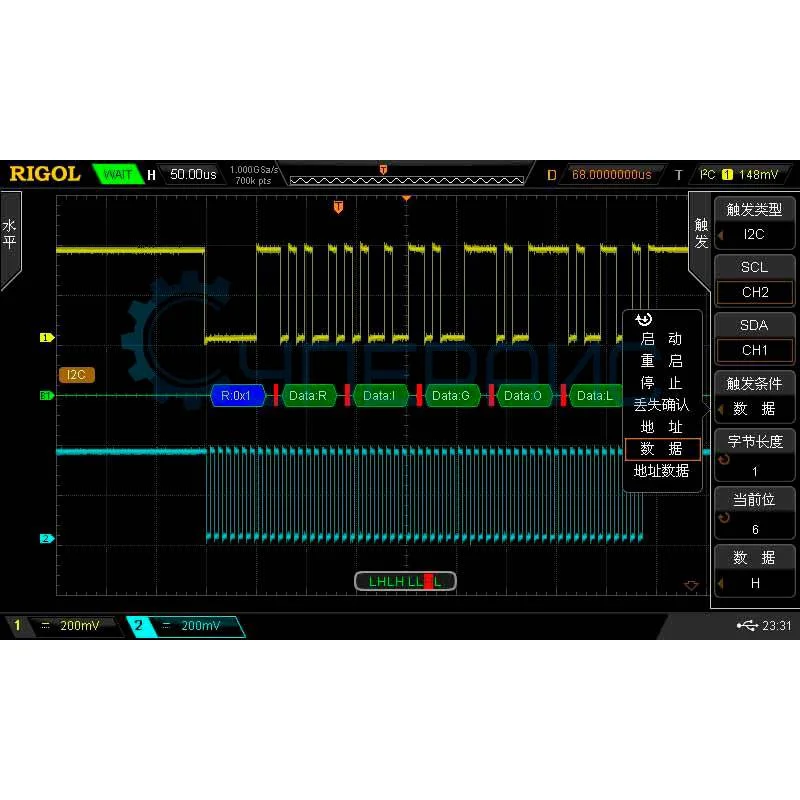

| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1, CH2 |
| Разрядность | 7, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |

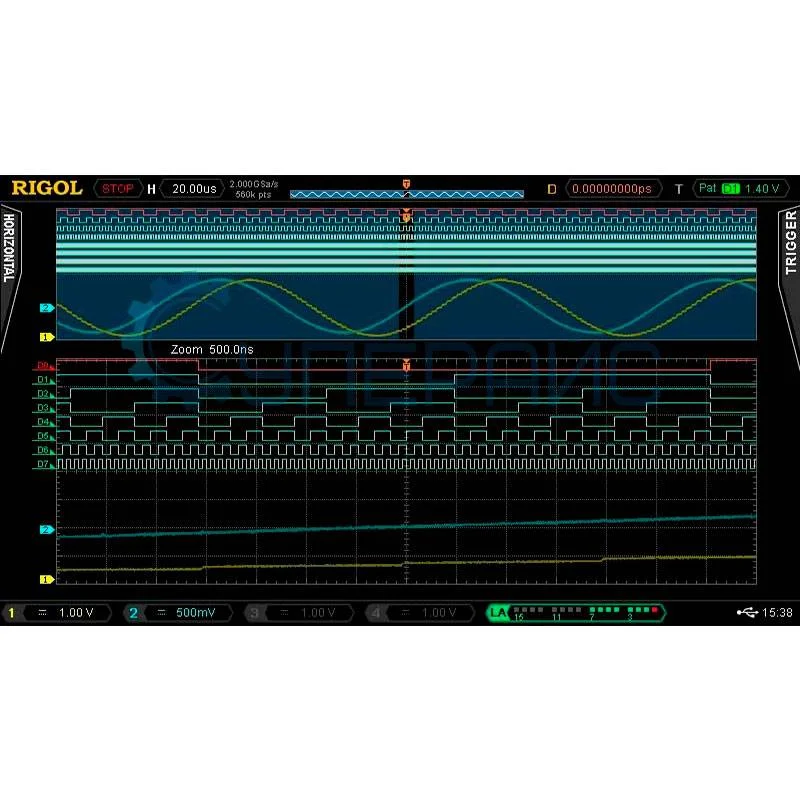

| Автоматическое измерение | Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Декодирование шин | Parallel |

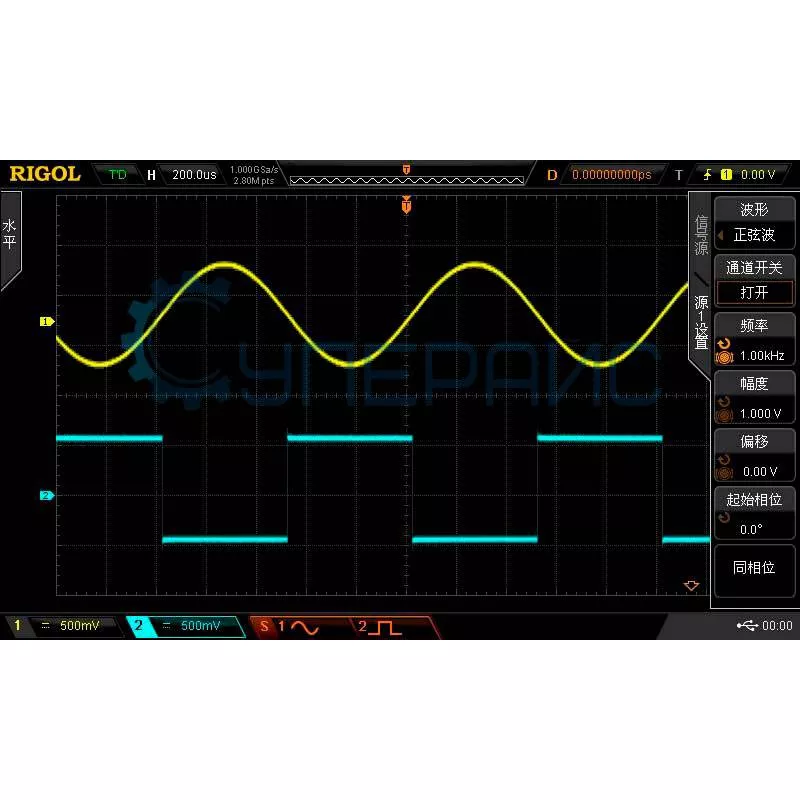

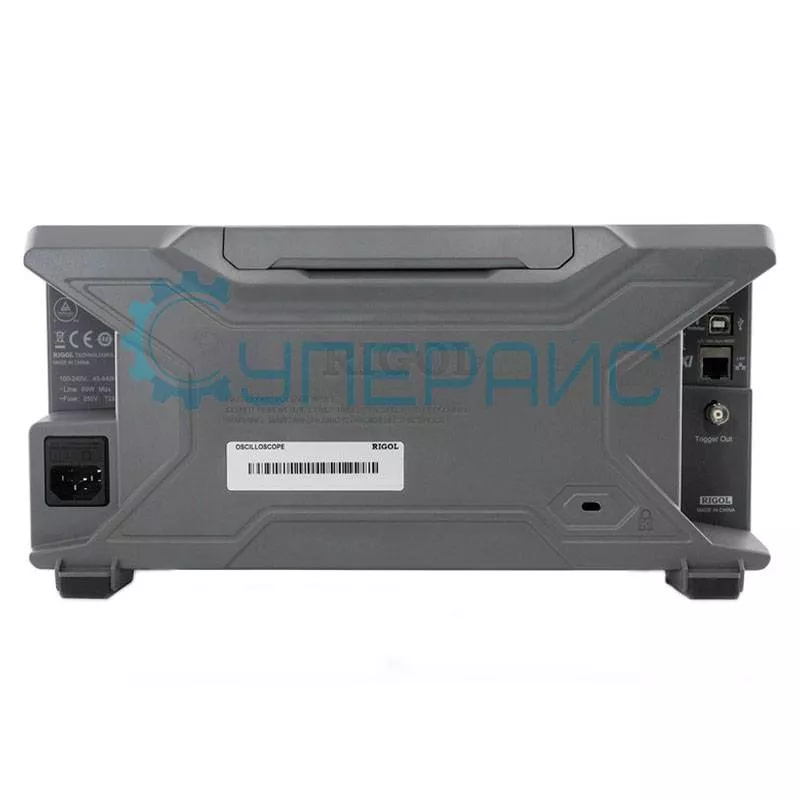

| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синус, импульс, треугольник, шумовой, произвольный |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1% |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5 % |
| Коэффициент заполнения | 10 ~ 90 % |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0 ~100% |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Ячейки памяти для сохранения | 10 |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT ЖК - экран, 800 x 480 точек, подсветка LCD |
| Питание | 100 - 240 В, 50 - 60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Интерфейс передачи данных | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 362 х 180 х 131 мм |
| Вес нетто | 4 кг |

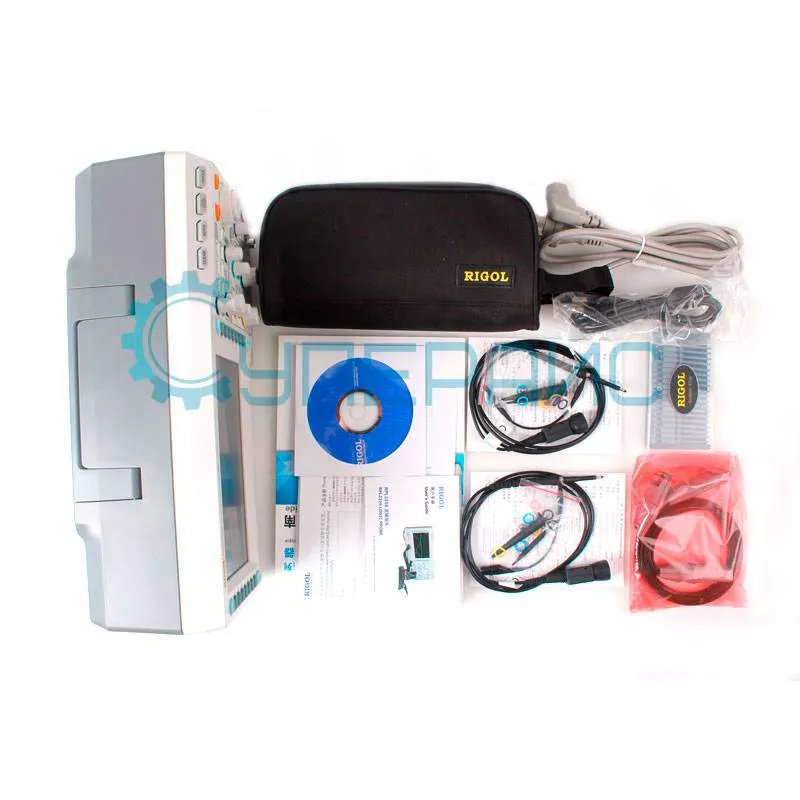

| Комплектация |
цифровой осциллограф RIGOL MSO2102A-S - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт пробник логического анализатора - 1 шт щупы для логического анализатора - 20 шт |
Обзорная таблица осциллографов RIGOL
| Характеристики | MSO2102A | MSO2302A | MSO2302A-S | DS2302A | MSO2202A-S | DS2202A | DS2102A | MSO2102A-S |
| Полоса пропускания | 100 МГц | 300 МГц | 200 МГц | 100 МГц | ||||
| Количество аналоговых каналов | 2 | |||||||
| Количество цифровых каналов (MSO) | 16 | - | 16 | - | ||||
| Макс. частота дискретизации (реальная) | 2 ГВыб/с | |||||||
| Глубина памяти (макс.) | 14 Мб | |||||||
| Скорость захвата осциллограмм | 52000 сиг/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Вертикальная развертка | 500 мкВ/дел - 10 В/дел (1 МОм) | |||||||
| Тип дисплея | 8" TFT ЖК, 800×480 | |||||||
| Интерфейсы | USB Host, USB-device, LAN, AUX | |||||||
| Встроенный генератор (только -S) | - | - | 2 канала, 25 МГц | - | 2 канала, 25 МГц | - | - | 2 канала, 25 МГц |
