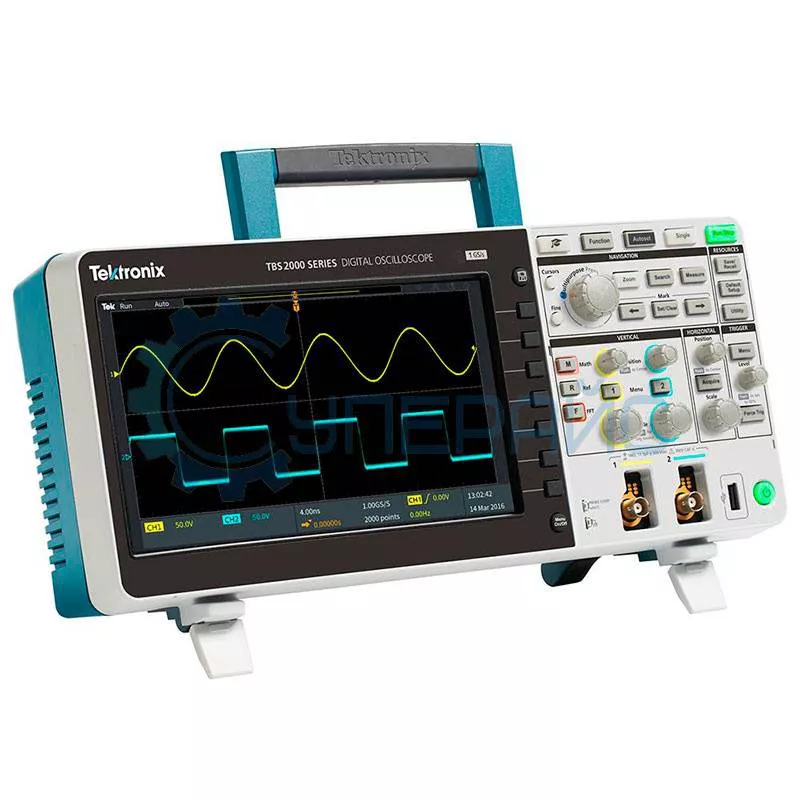

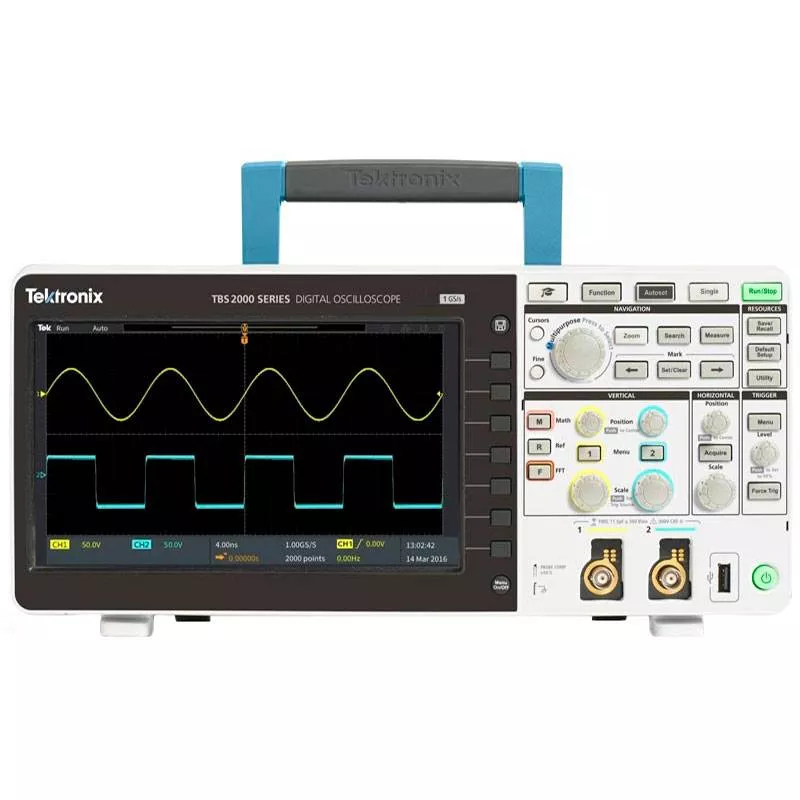

Цифровой запоминающий осциллограф Tektronix TBS2072
Артикул (код товара): 5594
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
221 289 ₽
221 289 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5594
Модель (серия)
TBS2072
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tektronix TBS2072
Общие данные
Артикул (код товара)
5594
Производитель (бренд)
Модель (серия)
TBS2072
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Tektronix TBS2072
ВНИМАНИЕ! Производство цифрового запоминающего осциллографа Tektronix TBS2072 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный запоминающий осциллограф Rigol MSO5104
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TBS2072
| Характеристики настольного осциллографа | |
| Серия | TBS2000 |
|
Полоса пропускания |
70 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 11.5 пФ ± 2.5 пФ |
|
Максимальное входное напряжение |
300 V |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm (в любом интервале ≥1 мс) |
|
Интерполяция формы волны |
sin (х) / х |
| Длина записи | 20 Мб |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 5 В / дел |
|
Диапазон вертикального смещения |
2 мВ / дел - 200 В / дел, ± 0,8 В 200 мВ / дел - 5 В / дел, ± 20 В |
| Погрешность усиления постоянного напряжения |
± 3%, 10 мВ / дел - 5 В / дел ± 4%, 2 мВ / дел - 5 мВ / дел |
| Отклонение постоянного напряжения | ± 1 мВ + 0.1 дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, рант |
| Источник запуска | CH1, CH2 |
| Время задержки |
20 нс - 8 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 4.9 деления от центра экрана |
|
Чувствительность триггера |
CH1: ± 0.4 дел, 0 - 50 МГц |
| CH2: ± 0.6 дел, 50 - 100 МГц | |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
|
Источник запуска |
CH1, CH2 |
| Запуск по ранту | |
|
Режим запуска |
импульс, который пересёк один порог, но не пересёк второй порог перед повторным пересечением первого |
| Источник запуска | CH1, CH2 |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Измеряется 32 параметра, до шести из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов. |
| Арифметические операции | +, -, х |
| Формат | XY, YT |
| Система хранения данных | |
| Время хранения данных в энергонезависимой памяти | неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов |
| Часы реального времени | программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах |
| Общие характеристики | |
|
Тип дисплея |
9 дюймов TFT ЖК - экран, 800 * 480 точек |
|
Интерфейс передачи данных |
USB, Wi-Fi |
| Питание | 100 - 240 В, ± 10% |
| Мощность | ≤ 80 Вт |
| Частота |
45 - 65 Гц (90 - 264 В) 360 - 440 Гц (100 - 132 В) |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 12000 м |
|
| Температура хранения |
в рабочем состоянии 0℃ - 50℃ |
|
в выключенном состоянии -40℃ - 71℃ |
|
| Габариты | 372 мм х 174 мм х 103 мм |
| Вес нетто | 2,62 кг |

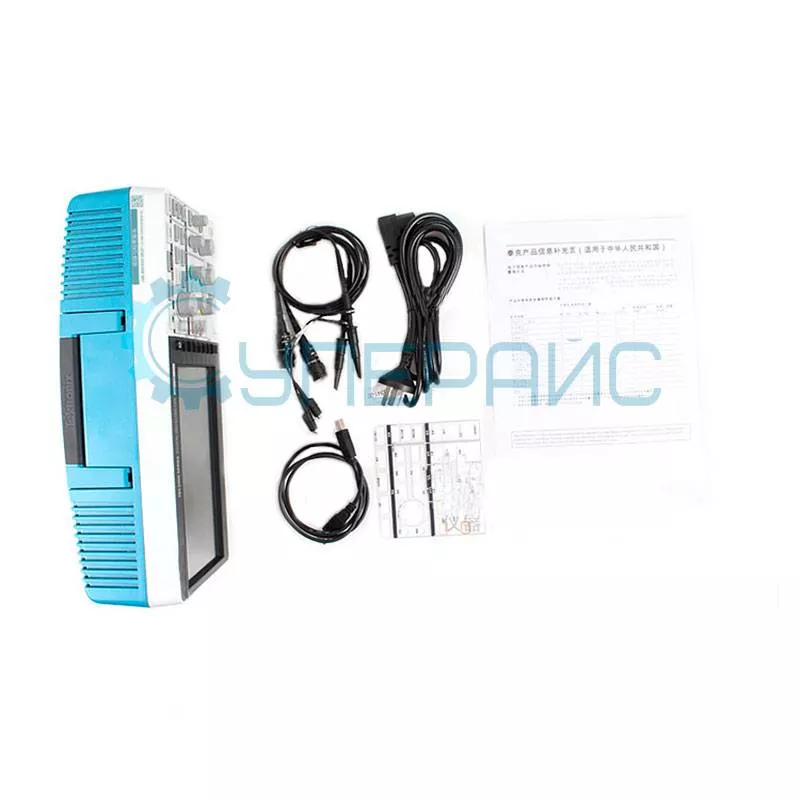

| Комплектация | цифровой осциллограф Tektronix TBS2072 - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО Tektronix TBS2072
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового запоминающего осциллографа Tektronix TBS2072 серии TBS2000
Язык:
Русский
Размер и тип:
2.39 МБ,
PDF
Спецификация для цифрового запоминающего осциллографа Tektronix TBS2072 серии TBS2000
Язык:
Русский
Размер и тип:
510 КБ,
PDF
Программное обеспечение для цифрового запоминающего осциллографа Tektronix TBS2072
Язык:
Английский
Размер и тип:
94.8 МБ,
RAR
RAR
Показать больше
Показать меньше
