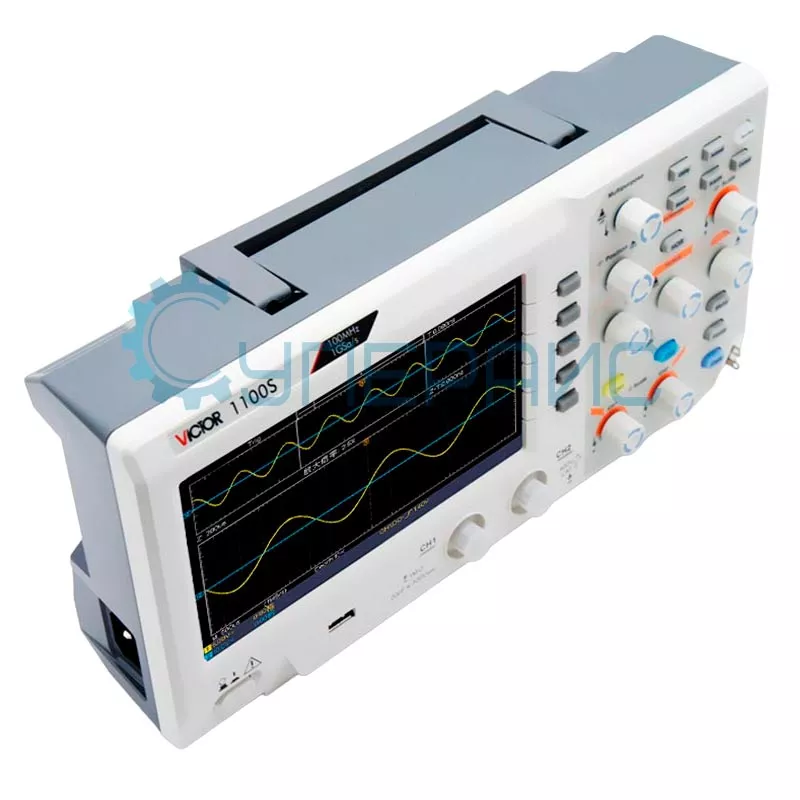

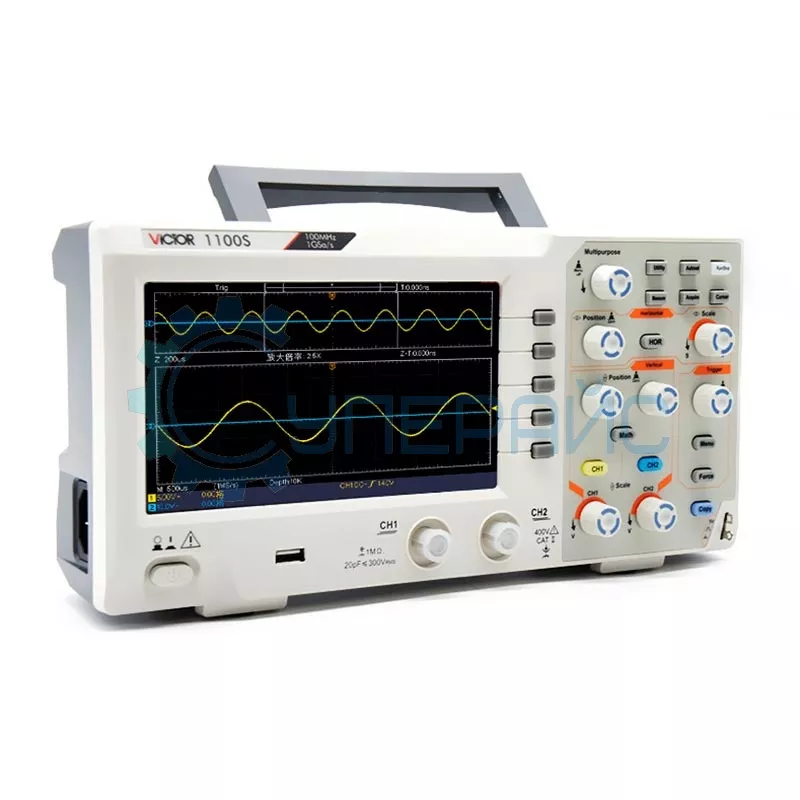

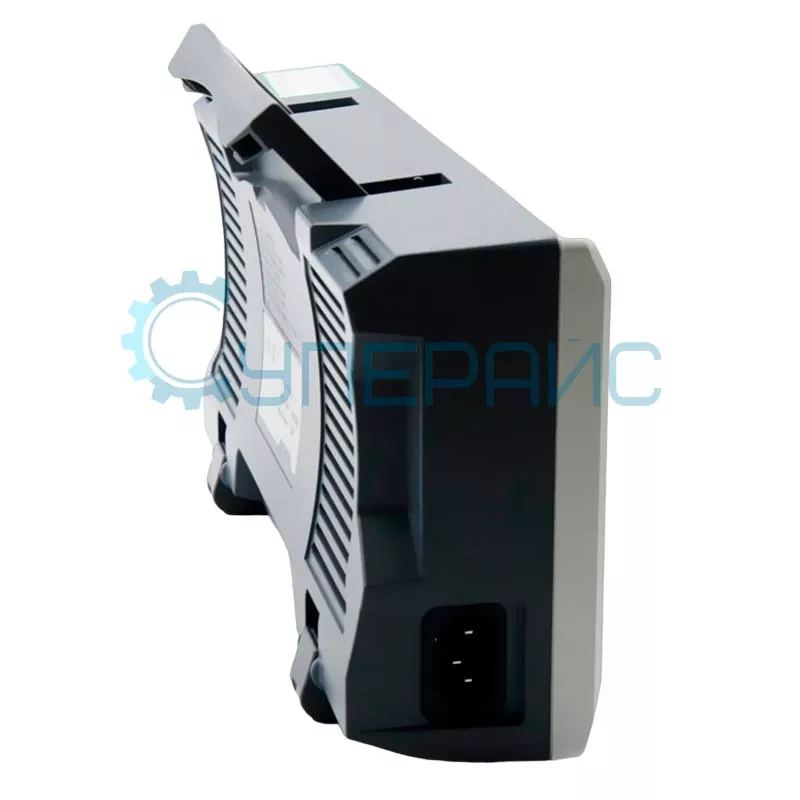

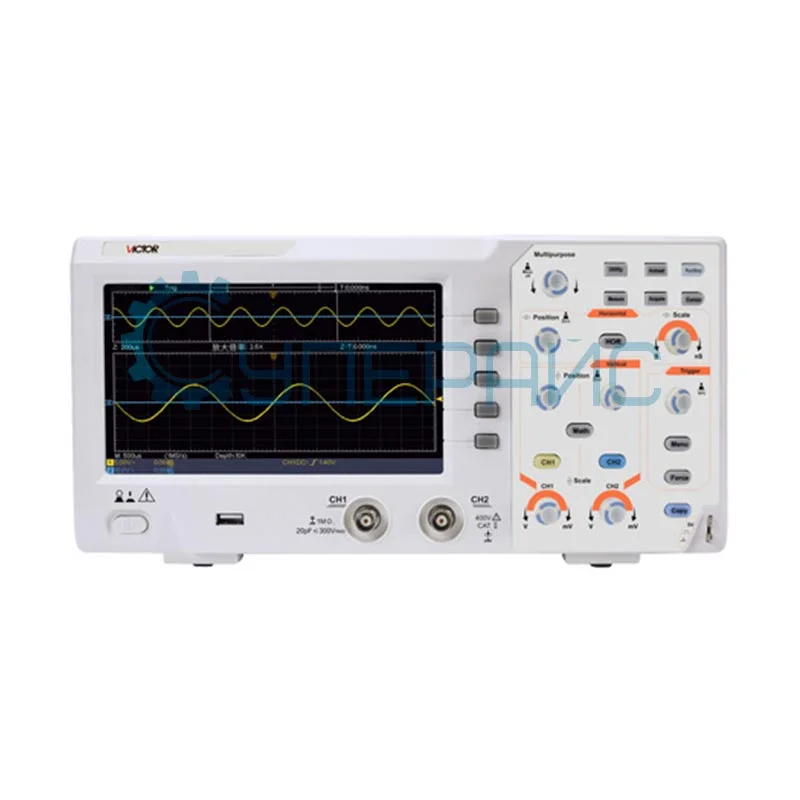

Двухканальный осциллограф цифровой VICTOR 1100S (2 канала, 100 МГц)
Код товара: 19941
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
Технические характеристики VICTOR 1100S
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 1 ГВыб / с |
Глубина памяти | 10 Kб |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, параллельно с 20 пФ ± 5 пФ |
Установка коэффициента затухания датчика | 1X, 10X, 100X, 1000X |
Максимальное входное напряжение | 400 В |
Горизонтальная система | |
Форма сигнала | sin (x) / x |
Вертикальная система | |
Разрешение по вертикали |
8 бит |
Чувствительность | 5 мВ / дел - 5 В / дел |
Коэффициент развертки | 5 нс / дел ~ 1000 с / дел, с шагом 1-2-5 |
Система измерения | |
Время нарастания | ≤ 3,5 нс |
Изоляция между каналами | 50 Гц: 100: 1, 10 МГц: 40: 1 |
Точность усиления постоянного тока | ± 3 % |
Точность постоянного тока (средняя) | Среднее значение ≥ 16: ± (3 % от показания + 0,05 дел.) для △V |
Низкочастотный отклик | ≥ 10 Гц (на входе BNC, -3 дБ) |
Стабильность частоты | ± 100 ppm |
Точность измерения временного интервала (△T) | Одиночный: ± (1 интервал выборки + 100 ppm x чтение+ 0,6 нс) |
Среднее значение > 16: ± (1 интервал выборки + 100 ppm x показание + 0,4 нс) | |
Диапазон уровня триггера | ± 5 делений от центра экрана |
Курсорные измерения | разность напряжений (△V), интервал времени (∆T), интервал времени и разница напряжений (△V), автоизмерения |
Формат сигнала и частота линии/поля | Поддерживает системы вещания NTSC, PAL и SECAM с любой вертикальной или горизонтальной частотой |
Математические функции | сложение, вычитание, умножение, деление, инвертирование, быстрое преобразование Фурье (БПФ) |
Автоматические измерения | 30 видов, отображаются через одну клавишу |
Хранение сигналов | 16 групп сигналов |
Дополнительные функции | Встроенный частотомер |
Общие характеристики | |
Дисплей | 7 дюймов, цветной (TFT), ЖК-экран, 800 × 480 пикселей |
Интерфейс | USB Device, USB Host |
Источник питания | 100 – 240 В переменного тока, 50 / 60 Гц, CAT II |
Габариты | 301 х 152 х 70 мм |
Вес нетто | 1,1 кг |

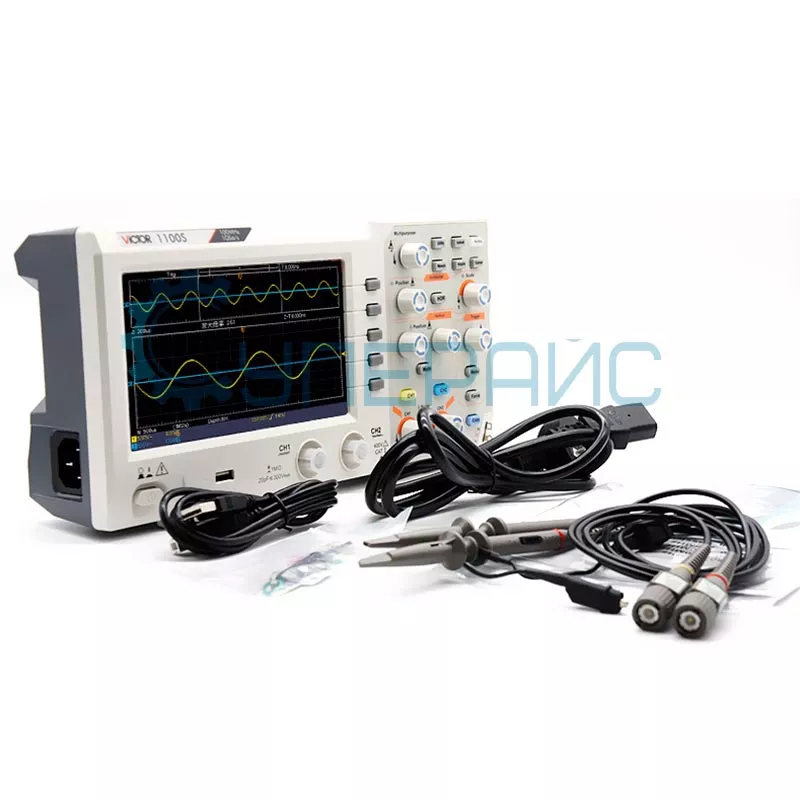

Комплектация | цифровой осциллограф VICTOR 1100S – 1 шт |
щуп для осциллографа – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт |
Двухканальный осциллограф VICTOR
Цифровой осциллограф VICTOR 1100S — это мощное устройство с двумя каналами и с полосой пропускания до 100 МГц для точного анализа электрических сигналов. Это решение для профессионалов, которые работают в лаборатории или за её пределами, но всегда требуют высокоточного инструмента для анализа.
Переносной осциллограф для разных задач
Полоса пропускания осциллографа 100 МГц делает эту модель оптимальной для высокоточных измерений аналоговых или цифровых сигналов. В сочетании с богатым функционалом с 30 видами автоматических измерений он позволяет быстро обнаруживать, а также устранять неисправности в электронных устройствах или цепях. Для чего предназначен VICTOR 1100S:
- Предоставляет возможность подробного анализа сигналов в электронных схемах, что необходимо для выявления неисправностей в оборудовании или цепях радиосвязи, телекоммуникационного оборудования.
- Подходит для тестирования и измерения различных сигналов, включая аналоговые и цифровые, позволяет быстро выявлять проблемы в электронных устройствах, что важно для ремонта электроники.
- Практичный инструмент для образовательных учреждений или исследовательских лабораторий, где требуется точный анализ сигналов с изучением их характеристик.
- Используется в производственных предприятиях для контроля качества, анализа электронных компонентов и схем, что помогает предотвратить брак, гарантировать надёжность продукции.
- Инженеры и разработчики применят этот прибор для разработки и отладки новых устройств и электроники.
VICTOR 1100S на два канала получил удобный и понятный интерфейс, с которым становится легко настраивать параметры измерений. Это делает его выбором для как специалистов, так и начинающих пользователей.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
