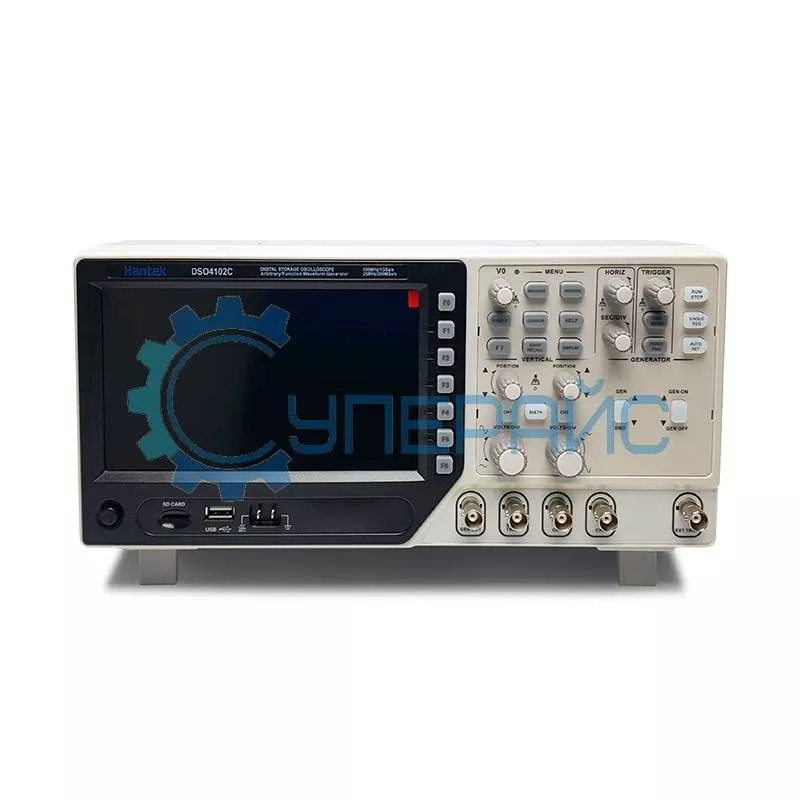

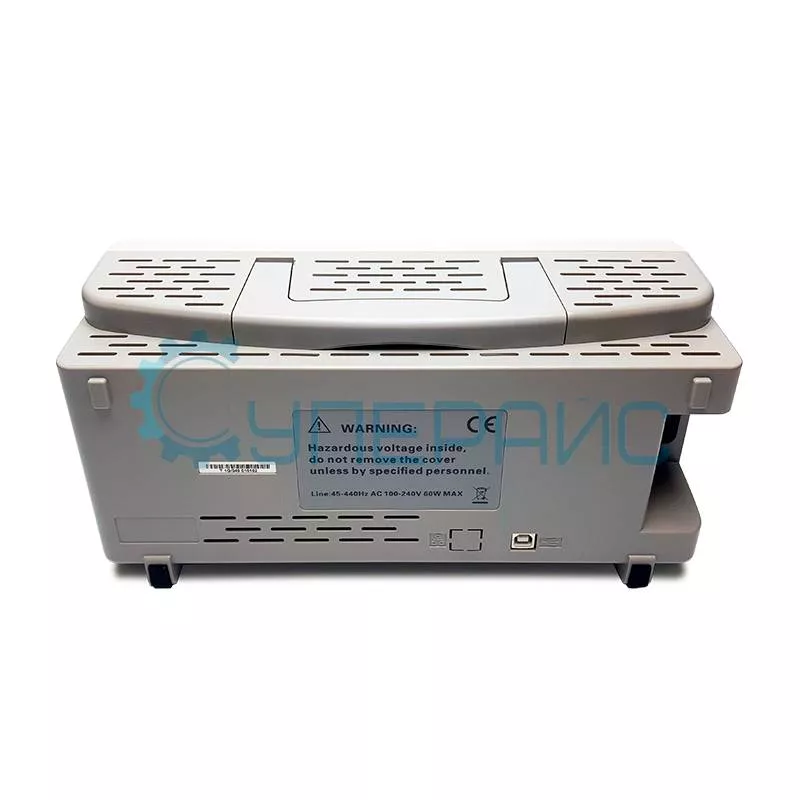

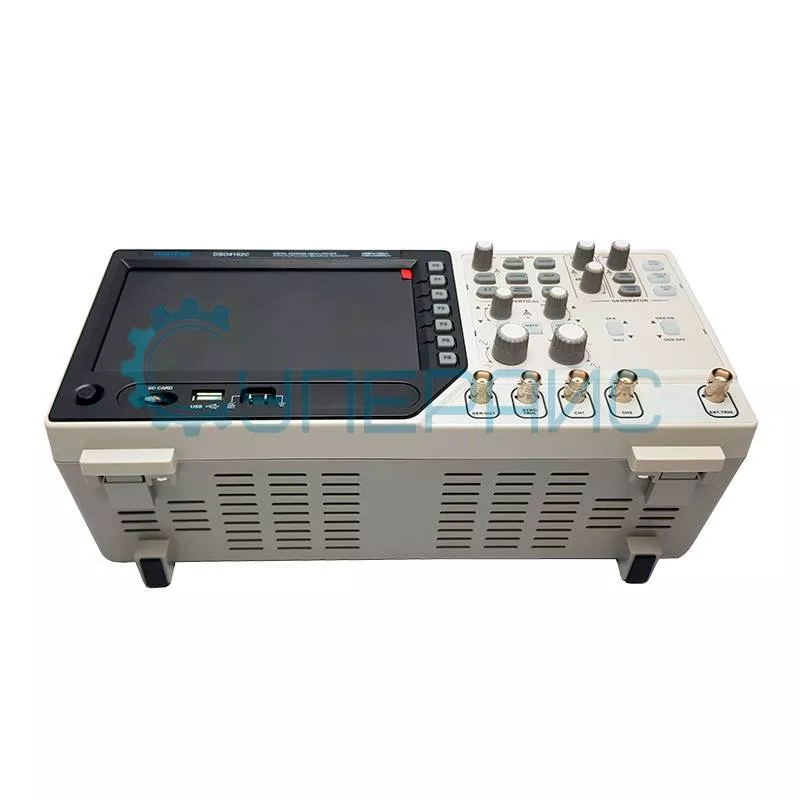

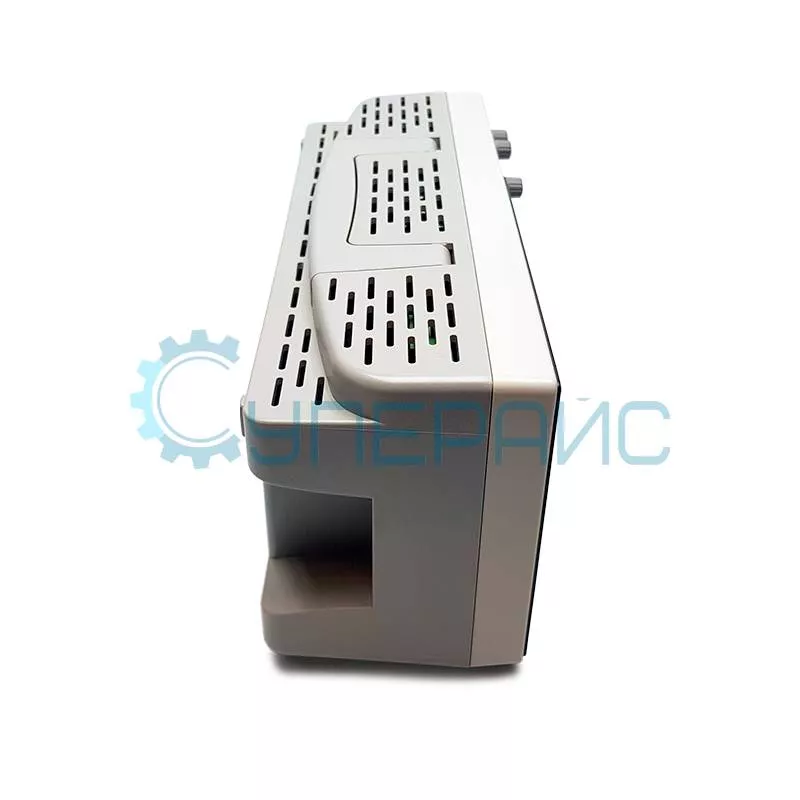

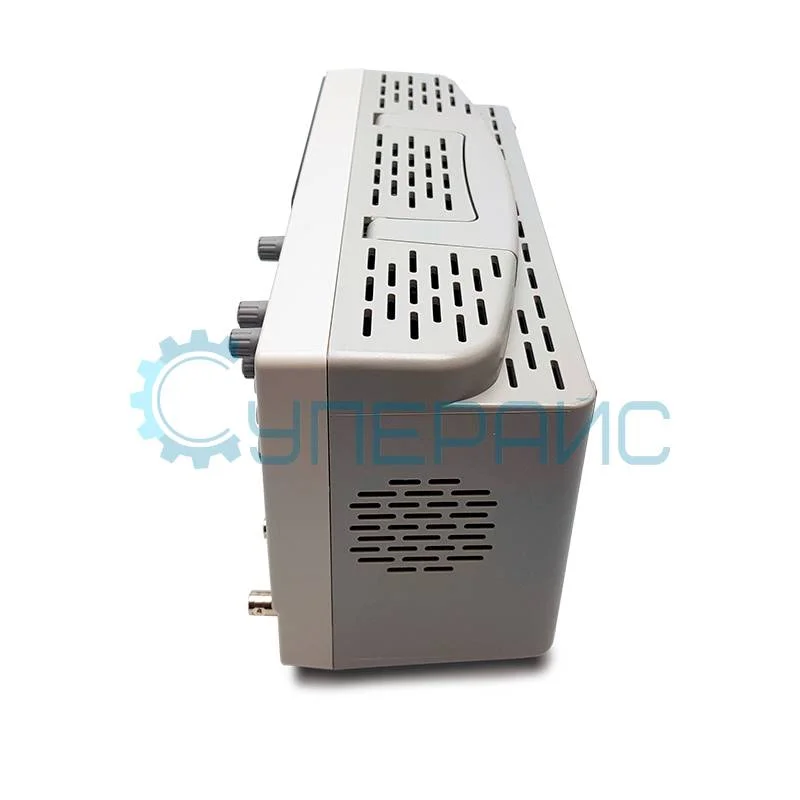

Цифровой запоминающий осциллограф Hantek DSO4102C (2 канала, 100 МГц)
35 330 ₽
35 330 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4788
Модель (серия)
DSO4102C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4102C
Общие данные
Артикул (код товара)
4788
Производитель (бренд)
Модель (серия)
DSO4102C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Канальная изоляция
2
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением)
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением)
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон
Расширенные типы триггера
видео (NTSC,PAL,SECAM), овертайм, частота
Источник триггера
CH1, CH2
EXT
EXT
Чувствительность триггера по фронту
CH1: 1,5 дел 10 МГц-100 МГц
CH2: 2 дел 100 МГц и выше
EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц
EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц
CH2: 2 дел 100 МГц и выше
EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц
EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц
Диапазон удержания триггера
100 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 40 с / дел, 2, 4, 8 шаг
Точность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
SD
SD
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 50 °С
Рабочая влажность
до 90% RH
Габариты и вес
Габариты прибора
313 мм х 142 мм х 108 мм
Вес нетто, кг
3,5

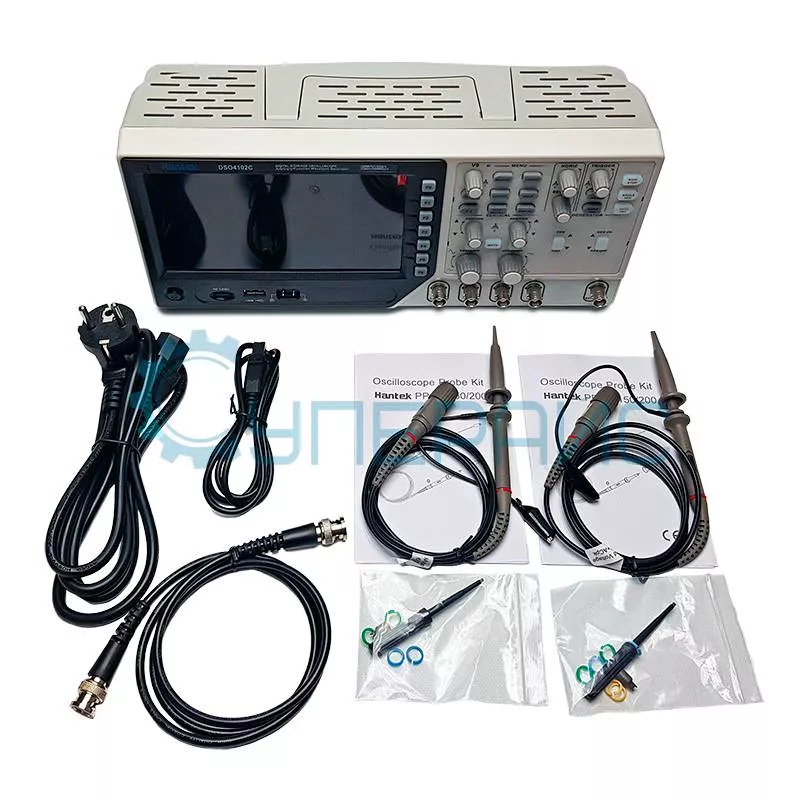

Комплектация
Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
кабель BNC - BNC - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
кабель BNC - BNC - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
Описание Hantek DSO4102C
ВНИМАНИЕ! Производство цифрового запоминающего осциллографа Hantek DSO4102C (2 канала, 100 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Двухканальный осциллограф RIGOL DS1102Z-E (2 канала, 100 МГц)
Часто задаваемые вопросы
Чем осциллограф полезнее мультиметра?
Он показывает сигнал во времени, а не одно усреднённое число. Мультиметр скажет, что напряжение есть, но не заметит короткий провал, помеху от импульсного блока или срыв генерации. На экране осциллографа видно форму, длительность и момент события. Для поиска причины неисправности в цифровой и импульсной технике это решающее преимущество.
Хватит ли двух каналов?
Для большинства ремонтных задач хватает. Два канала позволяют одновременно смотреть вход и выход узла, сравнивать сигнал с опорным и измерять задержку между ними. Четыре канала нужны при работе с многопроводными шинами, где важно видеть такт, данные и стробы вместе. Начинать логичнее с двух и добрать логический анализатор при необходимости.
Что даёт встроенный генератор сигналов?
Он подаёт в схему известный сигнал, чтобы вы посмотрели реакцию. Так снимают характеристику усилителя, проверяют фильтры, оживляют вход платы без внешнего источника. Прибор с генератором заменяет второй аппарат на столе и экономит место. Когда такой функции нет, генератор покупают отдельно или собирают простой источник на готовом модуле.
Нужны ли специальные щупы?
Осциллографу нужен именно осциллографический пробник с делителем, обычные провода от мультиметра не подойдут. Делитель 1:10 снижает нагрузку на схему и расширяет предел по напряжению, режим 1:1 оставляют для слабых сигналов. Полосу щупа подбирают не ниже приборной, иначе тракт срежет фронты. Компенсацию проверяют по калибровочному выходу прибора.
