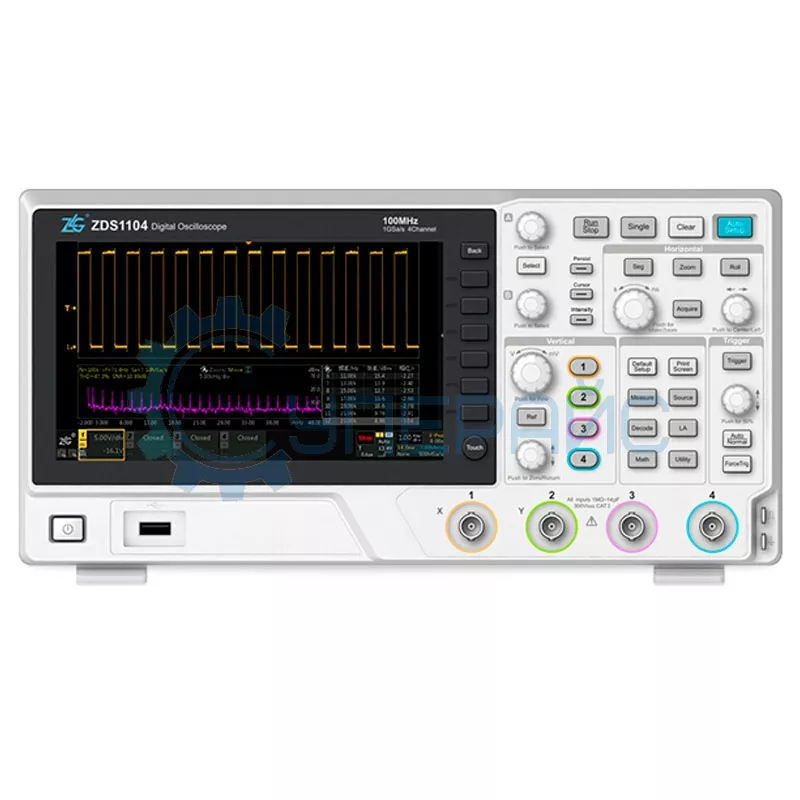

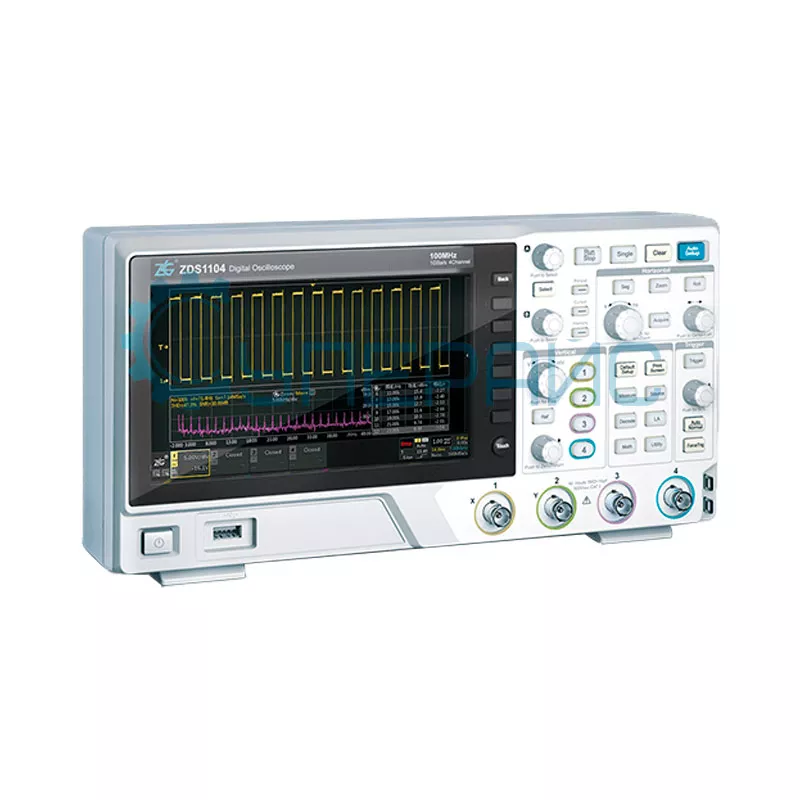

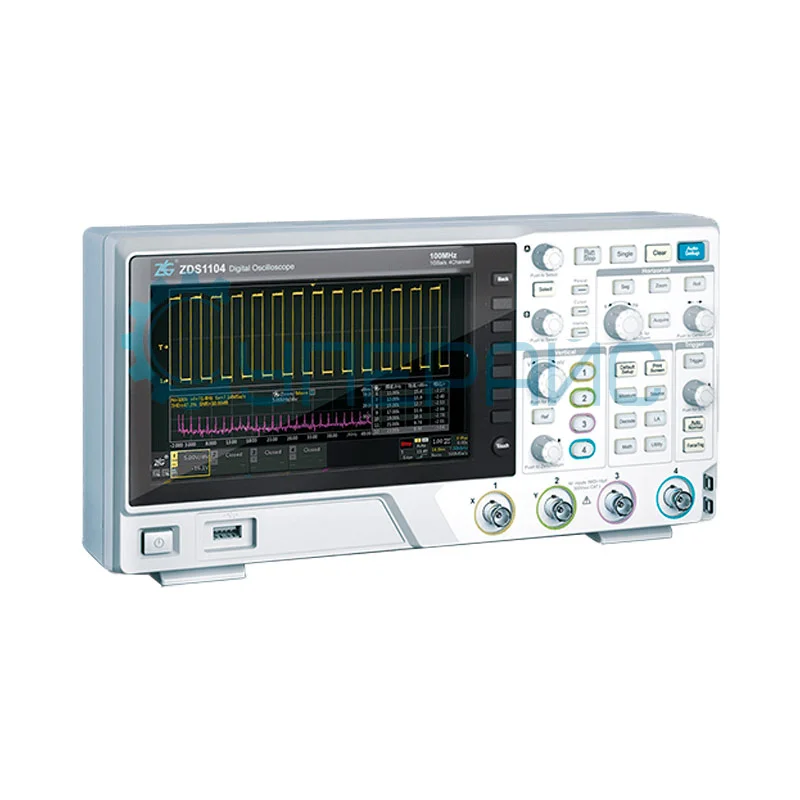

Настольный осциллограф ZLG ZDS1104
Артикул (код товара): 17699
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
125 810 ₽
125 810 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17699
Модель (серия)
ZDS1104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ZLG ZDS1104
Артикул (код товара)
17699
Модель (серия)
ZDS1104
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание ZLG ZDS1104
Технические характеристики ZLG ZDS1104
| Полоса пропускания | до 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб/с |
| Максимальная глубина хранения | 28 Мб |
| Диапазон чувствительности входного сигнала | 1 мВ/деление - 10 мВ/деление |
| Автоматическое измерение | 52 вида |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 1 %, ≤ 14 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,1 X - 1000 X с шагом 1-2-5 |
| Максимальное входное напряжение | ± 300 В |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел |
| Погрешность временной базы | 10 ppm ± 50 ppm |
| Частота обновления формы сигнала | 50 000 раз в секунду |
| Диапазон задержки | 40 мс - 2000 с |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение |
| Время нарастания сигнала | 3,5 нс |
| Диапазон вертикального смещения |
≤ 200мВ / дел, ± 2 В 500 мВ / дел до 10 В / дел, ± 100 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 5 Гц |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C и т.д. |
| Режимы триггера | автоматический, нормальный |
| Источник триггера | CH1, CH2, CH3, CH4, внешний триггер, сетевой триггер |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Диапазон удержания триггера | от 8 нс до 34 с |
| Чувствительность триггера |
внутренний: 0 - 1 div внешний: 300 мВ |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Рабочая температура | от 10 °С до 40 °С |
| Температура хранения | от - 20 °С до 70 °С |
| Рабочая влажность | ≤60% |
| Рабочая высота | до 2000 м |
| Интерфейс передачи данных | USB, LAN, RS232 |
| Габариты | 309 мм х 160 мм х 118 мм |
| Вес нетто | 2,4 кг |
| Комплектация |
цифровой осциллограф ZLG ZDS1104 - 1 шт зонд осциллографа - 4 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
